Номер по Госреестру СИ: 95511-25
95511-25 Система бесконтактных измерений
(i300)
Назначение средства измерений:
Система бесконтактных измерений i300 (далее - система) предназначена для измерений линейных размеров деталей.

Внешний вид.
Система бесконтактных измерений
Рисунок № 1

Внешний вид.
Система бесконтактных измерений
Рисунок № 2
Программное обеспечение
Система имеет встроенное программное обеспечение (далее - ПО). Все встроенное ПО является метрологически значимым. ПО предназначено для управления работой системы в целом.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OSTEC 250 (07.2020) |
|
Номер версии (идентификационный номер ПО) |
Ver 35.1.0.620 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Проверки с использованием видеокамер» модуля 3 документа «Система бесконтактных измерений i300. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Локальная поверочная схема для средств измерений длины в диапазоне значений от 2,5 до 100 мм.
REGG Inspection S.r.l., Италия
Адрес: 20064 - Gorgonzola (MI) - Italy, Via Ticino, 30/G
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
E-mail: info@penzacsm.ru
Web-сайт: www.penzacsm.ru
Принцип действия системы основан на определении линейных размеров объекта по его изображению при известном соотношении кратности оптической системы к разрешению видеокамеры, хранящемся в памяти программного обеспечения.
Конструктивно система состоит из загрузочной части, центральной части с измерительными блоками и разгрузочной части.
Загрузочная часть обеспечивает позиционирование контролируемых объектов.
Центральная часть состоит из опорной конструкции, пневматической и электрической частей и электронного блока управления.
Опорная конструкция выполнена на гранитном основании, которое обеспечивает устойчивость и опору всей конструкции. Внешний корпус изолирует систему от внешней среды и обеспечивает безопасность персонала, блокируя доступ и контакт с подвижными компонентами.
Разгрузочная часть обеспечивает выгрузку контролируемых объектов.
К системе данного типа относится система бесконтактных измерений i300 с серийным № 250.
Общий вид системы представлен на рисунке 1.
Место расположения шильдика системы приведено на рисунке 2.

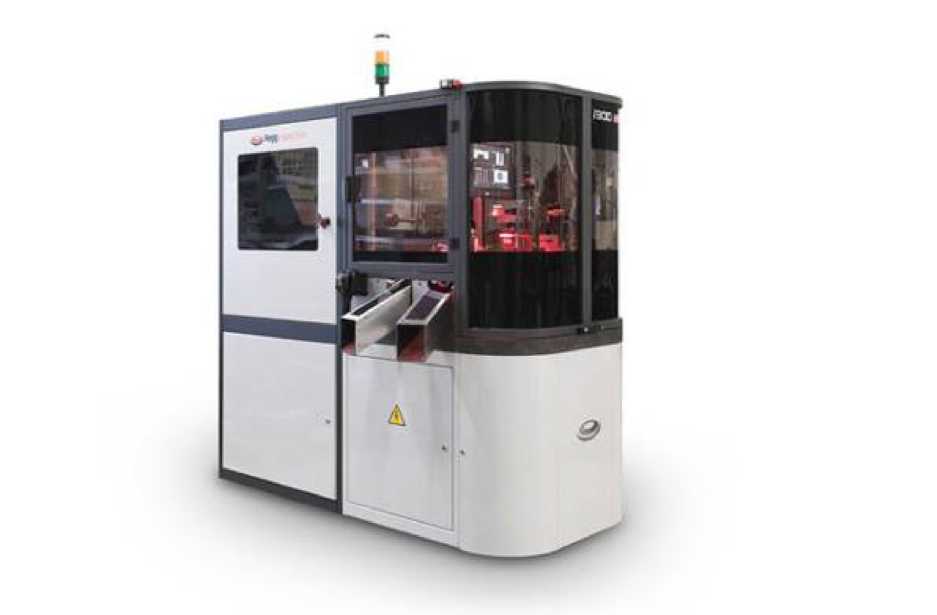

Рисунок 1 - Общий вид системы
Место нанесения серийного номера

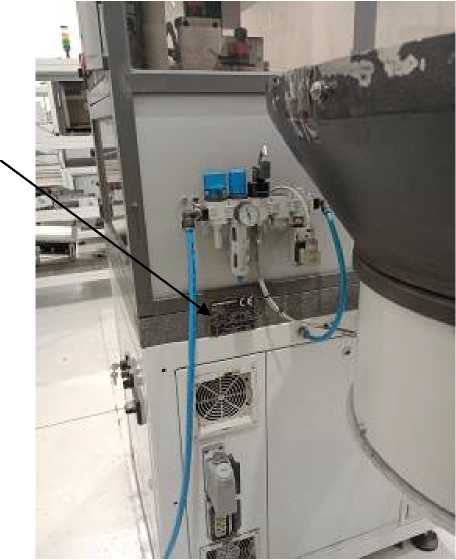

Рисунок 2 - Место расположения шильдика системы
Пломбирование системы от несанкционированного доступа не предусмотрено. Нанесение знака поверки непосредственно на систему не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом на шильдик, расположенный на задней части корпуса системы.
представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины, мм |
от 2,5 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений |
±(20+L/50)* |
|
длины, мкм | |
|
Примечание: | |
|
*L - измеряемая длина, мм. |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
2000x950x1000 |
|
Масса, кг, не более |
550* |
|
Условия эксплуатации:
|
от +15 до +25 до 80 от 84 до 106,7 (от 630 до 800) |
|
Примечание: *справочно | |
