Номер по Госреестру СИ: 95507-25
95507-25 Компараторы-анализаторы фазовые
(VCH-325)
Назначение средства измерений:
Компараторы-анализаторы фазовые VCH-325 (далее - компараторы) предназначены для измерения относительной разности и нестабильности фаз и частот, а также спектральной плотности мощности фазовых флуктуаций синусоидальных сигналов с частотами от 1 до 100 МГц.

Внешний вид.
Компараторы-анализаторы фазовые
Рисунок № 1

Внешний вид.
Компараторы-анализаторы фазовые
Рисунок № 2

Внешний вид.
Компараторы-анализаторы фазовые
Рисунок № 3
Программное обеспечение
Метрологически значимая часть программного обеспечения (далее - ПО) компаратора представляет программный продукт - программа «Компаратор-анализатор фазовый» Ки.ЯКУР.00212-01.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VCH-325.exe |
|
Номер версии (идентификационный номер) ПО |
1.24.6.4 |
|
Цифровой идентификатор ПО |
FA34D5FF |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
Уровень защиты ПО «Низкий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель компаратора методом наклейки.
Лист № 7
Всего листов 8
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 «Порядок работы» документа «Компараторы-анализаторы фазовые VCH-325, VCH-325A. Руководство по эксплуатации. ЯКУР.411146.041РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
ПравообладательАкционерное общество «Время-Ч» (АО «Время-Ч»)
ИНН 5262007965
Юридический адрес: 603105, г. Нижний Новгород, ул. Ошарская, д. 67, помещ. П10 Телефон/факс: (831) 421-02-94
Е-mail: admin@vremya-ch.com
Web-сайт: https://vremya-ch.com/
Изготовитель
Акционерное общество «Время-Ч» (АО «Время-Ч»)ИНН 5262007965
Адрес: 603105, г. Нижний Новгород, ул. Ошарская, д. 67, помещ. П10
Телефон/факс: (831) 421-02-94
Е-mail: admin@vremya-ch.com
Web-сайт: https://vremya-ch.com/
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: (495) 583-99-23; факс: (495) 583-99-48
Правообладатель
Акционерное общество «Время-Ч» (АО «Время-Ч»)ИНН 5262007965
Юридический адрес: 603105, г. Нижний Новгород, ул. Ошарская, д. 67, помещ. П10 Телефон/факс: (831) 421-02-94
Е-mail: admin@vremya-ch.com
Web-сайт: https://vremya-ch.com/
В основе работы прибора лежат принципы цифровой обработки сигналов и современная высокотехнологичная элементная база, позволяющие осуществить прямую цифровую обработку входных сигналов для расчета их характеристик без каких-либо преобразований в аналоговых схемах (кроме усиления).
Компараторы содержат четыре идентичных двойных измерительных канала, каждый из которых предназначен для вычисления разности фаз между двумя анализируемыми сигналами. В измерительном канале входные сигналы оцифровываются двумя аналого-цифровыми преобразователями и подаются на входы двухканального смесителя. В смесителе оцифрованные входные сигналы перемножаются со сдвинутыми друг относительно друга на п/2 сигналами квадратурного гетеродина, полученными методом прямого цифрового синтеза, позволяющего синтезировать сигналы с частотами, близкими к частотам входных сигналов.
Конструктивно компаратор выполнен в виде моноблока.
Компаратор выпускается в 2 исполнениях согласно таблице 1.
Таблица 1 - Варианты модификаций компаратора
|
Модификация |
Наличие в составе прибора опорных кварцевых генераторов 4,8 и 5,3 МГц |
|
VCH-325 ЯКУР. 411146.041 |
Нет |
|
VCH-325A ЯКУР. 411146.041-01 |
Да |
Заводской номер наносится в виде наклейки на панель компаратора и представляет собой последовательность цифр.

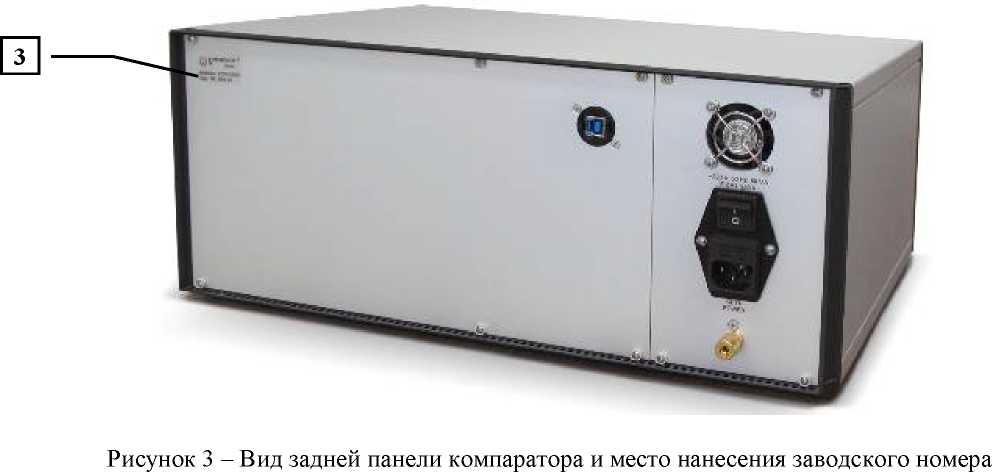

Общий вид компаратора, обозначение мест нанесения знака утверждения типа, знака поверки, схема пломбировки от несанкционированного доступа представлены на рисунках 1, 2, вид задней панели и место нанесения заводского номера представлены на рисунке 3, где:
-
1 - место нанесения знака утверждения типа;
-
2 - место нанесения знака поверки;
-
3 - место нанесения заводского номера;
-
4 - место пломбировки от несанкционированного доступа.
1
2
4
f, и

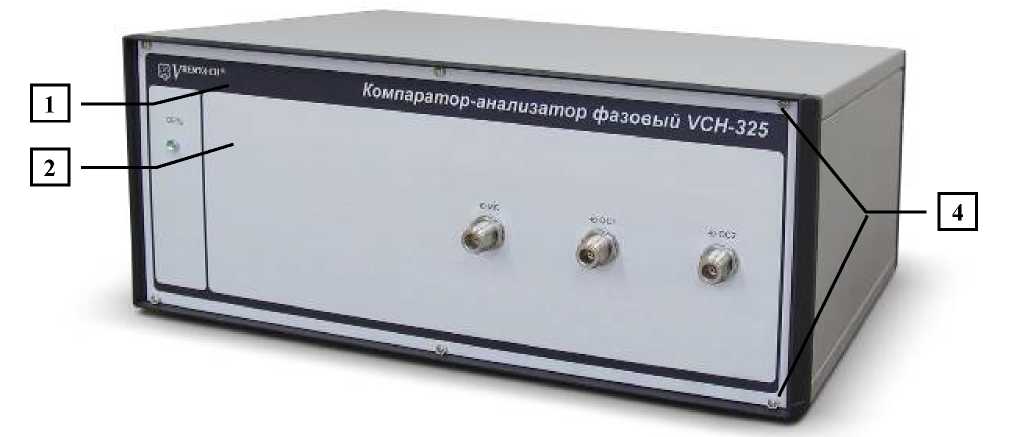

Рисунок 1 - Общий вид компаратора модификации VCH-325 ЯКУР.411146.041
1
2
4
^]^ь*>асчл
- ■и VI-,
7 у
-■:.11Ч1!г

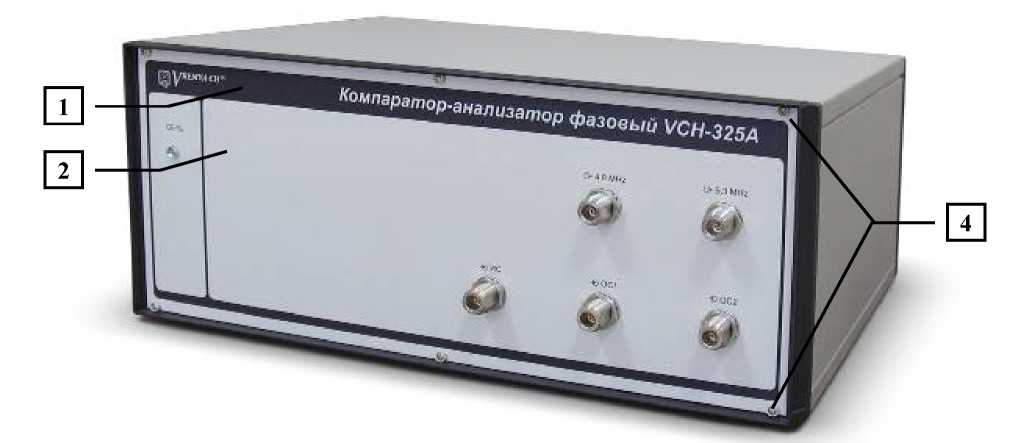

Рисунок 2 - Общий вид компаратора модификации VCH-325A ЯКУР. 411146.041-01

аблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон значений частот синусоидальных входных сигналов, МГ ц |
от 1 до 100 |
|
Диапазон среднеквадратических значений напряжения входных сигналов на нагрузке (50±1) Ом, В |
от 0,6 до 1,2 |
|
Номинальные значения частот выходных синусоидальных сигналов, МГц1) |
4,8^106; 5,3-106 |
|
Пределы допускаемой основной относительной погрешности по частоте выходных синусоидальных сигналов частотой 4,8 и 5,3 МГц1) |
±1,0^10-6 |
|
Среднеквадратическое значение напряжение выходных синусоидальных сигналов на нагрузке (50±1) Ом, В1) |
от 0,8 до 1,2 |
|
Спектральная плотность мощности случайных отклонений фазы в спектре выходных синусоидальных сигналов в одной боковой полосе, дБн/Гц, не более1): - на частоте отстройки 1 Гц |
-113 |
|
- на частоте отстройки 10 кГц |
-156 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Диапазон частот анализа спектральной плотности мощности фазовых шумов, Г ц |
от 0,1 до 1405 |
|
Предельное значение вносимой компаратором нестабильности (среднее квадратическое относительное двухвыборочное отклонение результата измерений) частоты входного сигнала, не более: в режиме «3 входа» для пар сигналов ОС1-ИС, ОС2-ИС:
|
5Д10-12 6,040-13 3,040-14 5Д10-15 1,040-15 2,040-16 5,040-17 |
|
в режиме «2 входа» для пары сигналов ОС1-ИС, в режиме «3 входа» для сигнала ИС:
|
3,040-13 1,040-13 5Д10-15 1,040-15 2Д10-16 1,040-16 5,040-17 |
|
Предельное значение вносимых компаратором фазовых шумов (спектральная плотность мощности) при исследовании сигналов 5 МГц, не более: в режиме «3 входа» для пар сигналов ОС1-ИС, ОС2-ИС:
в режиме «2 входа» для пары сигналов ОС1-ИС, в режиме «3 входа» для сигнала ИС:
|
-130 -143 -145 -146 -147 -148 -135 -150 -155 -160 -163 -163 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Предельное значение вносимых компаратором фазовых шумов | |
|
(спектральная плотность мощности) при исследовании сигналов 10 МГц, | |
|
не более: | |
|
в режиме «3 входа» для пар сигналов ОС1-ИС, ОС2-ИС: | |
|
- для частоты отстройки 1 Гц |
-127 |
|
- для частоты отстройки 10 Гц |
-135 |
|
- для частоты отстройки 100 Гц |
-143 |
|
- для частоты отстройки 1 кГц |
-145 |
|
- для частоты отстройки 10 кГц |
-145 |
|
- для частоты отстройки 100 кГц |
-146 |
|
в режиме «2 входа» для пар сигналов ОС1-ИС, в режиме «3 входа» для | |
|
сигнала ИС: | |
|
- для частоты отстройки 1 Гц |
-130 |
|
- для частоты отстройки 10 Гц |
-145 |
|
- для частоты отстройки 100 Гц |
-153 |
|
- для частоты отстройки 1 кГц |
-158 |
|
- для частоты отстройки 10 кГц |
-160 |
|
- для частоты отстройки 100 кГц |
-160 |
|
Предельное значение вносимых компаратором фазовых шумов (спектральная | |
|
плотность мощности) при исследовании сигналов 100 МГц, не более: | |
|
в режиме «3 входа» для пар сигналов ОС1-ИС, ОС2-ИС: | |
|
- для частоты отстройки 1 Гц |
-107 |
|
- для частоты отстройки 10 Гц |
-115 |
|
- для частоты отстройки 100 Гц |
-127 |
|
- для частоты отстройки 1 кГц |
-133 |
|
- для частоты отстройки 10 кГц |
-135 |
|
- для частоты отстройки 100 кГц |
-140 |
|
в режиме «2 входа» для пар сигналов ОС1-ИС, в режиме «3 входа» для | |
|
сигнала ИС: | |
|
- для частоты отстройки 1 Гц |
-110 |
|
- для частоты отстройки 10 Гц |
-127 |
|
- для частоты отстройки 100 Гц |
-140 |
|
- для частоты отстройки 1 кГц |
-143 |
|
- для частоты отстройки 10 кГц |
-150 |
|
- для частоты отстройки 100 кГц |
-155 |
|
1) Для модификации VCH-325A ЯКУР.411146.041-01 | |
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Значения интервалов времени измерений в зависимости от полосы пропускания, с: | |
|
- 500 Гц |
0,001; 0,01; 0,1; 1; 10; 100; 1000; 3600; 86400 |
|
- 50 Гц |
0,01; 0,1; 1; 10; 100; 1000; 3600; 86400 |
|
- 5 Гц |
0,1; 1; 10; 100; 1000; 3600; 86400 |
|
- 1,5; 0,5 Гц |
1; 10; 100; 1000; 3600; 86400 |
|
Амплитуда паразитной фазовой модуляции при наличии разности частот |
2,040-12 |
|
входных сигналов, не более | |
|
Температурный коэффициент изменения фазы, обусловленный фазовым |
5,040-12 |
|
сдвигом при изменении температуры окружающей среды, с/°С, не более | |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220+22 |
|
- частота переменного тока, Гц |
50±2 |
|
Потребляемая мощность от сети питания переменного тока, В-А, не более |
60 |
|
Масса, кг, не более: | |
|
- без упаковки |
12 |
|
- в ящике из гофрированного картона |
15 |
|
- в укладочно-транспортном ящике |
45 |
|
Габаритные размеры (высотахширинахглубина), мм, не более |
184x449x337 |
|
Нормальные условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106 (от 630 до 795) |
|
- относительная влажность при температуре воздуха 25 °С, % |
от 30 до 80 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +5 до +40 |
|
- атмосферное давление, кПа (мм рт. ст.) |
от 70 до 106,7 (от 537 до 800) |
|
- относительная влажность при температуре воздуха 25 °С, % |
до 90 |
|
Предельные условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -50 до +55 |
|
- относительная влажность при температуре воздуха 25 °С, % |
до 95 |
