Сведения о средстве измерений: 95537-25 Анализаторы мультигазовые

Номер по Госреестру СИ: 95537-25
95537-25 Анализаторы мультигазовые
(АМГ-06)

Назначение средства измерений:
Анализаторы мультигазовые АМГ-06 (далее по тексту - анализаторы) предназначены д ля непрерывного неинвазивного мониторинга и измерений объемной доли углекислого газа (СО2).

сертификация программного обеспечения
Внешний вид. Анализаторы мультигазовые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы мультигазовые
Рисунок № 1
Внешний вид. Анализаторы мультигазовые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы мультигазовые
Рисунок № 2

Общие сведения

Дата публикации - 23.05.2025
Срок свидетельства - 21.05.2030
Номер записи - 197295
ID в реестре СИ - 1425747
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

АМГ-06,

Производитель

Изготовитель - Общество с ограниченной ответственностью фирма "Тритон-ЭлектроникС" (ООО фирма "Тритон-ЭлектроникС")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -

В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.

Справочный отчет по каждой организации содержит следующую информацию:

1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.

2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.

3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.

4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.

5. Сведения о распределении поверок по видам измерений в динамике по годам.

6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)

7. Перечень контрагентов организации за последние пол года.

Бесплатный

Статистика

Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 10
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№995 от 2025.05.21 ПРИКАЗ Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Анализаторы мультигазовые (АМГ-06)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью фирма "Тритон-ЭлектроникС" (ООО фирма "Тритон-ЭлектроникС")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95537-25
21.05.2030
Анализаторы мультигазовые, АМГ-06
Общество с ограниченной ответственностью фирма "Тритон-ЭлектроникС" (ООО фирма "Тритон-ЭлектроникС") (РОССИЯ г. Екатеринбург)
ОТ
МП
1 год

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы мультигазовые (АМГ-06)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "УРАЛТЕСТ"
(RA.RU.311249)
РСТ
  • АМГ-06
  • 10 10 0 0 10 10 0

    Стоимость поверки Анализаторы мультигазовые (АМГ-06)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) анализаторов установлено в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.

    ПО реализовано без выделения метрологически значимой части.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Версия ПО модуля индикации

    не ниже 00.00.07

    Версия ПО измерительного модуля

    не ниже 03.04.09

    Версия ПО микроконтроллера управления питанием

    не ниже 03.02.04


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации и (или) паспорта типографским способом и на табличку маркировки анализатора, расположенную на тыльной стороне крепления, методом печати.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в п. 2 «Использование по назначению» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 1.10);

    ГОСТ Р 50444-2020 Приборы, аппараты и оборудование медицинские. Общие технические требования;

    Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

    ТЭСМ.943129.002 ТУ Анализатор мультигазовый АМГ-06. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью фирма «Тритон-ЭлектроникС» (ООО фирма «Тритон-ЭлектроникС»)

    ИНН 6659005570

    Юридический адрес: 620027, г. Екатеринбург, ул. Шевченко, стр. 9, помещ. 217

    Телефон: +7(343) 304-60-50

    E-mail: mail@treaton.ru

    Web-сайт: https://treaton.ru/

    Изготовитель

    Общество с ограниченной ответственностью фирма «Тритон-ЭлектроникС» (ООО фирма «Тритон-ЭлектроникС»)
    ИНН 6659005570
    Юридический адрес: 620027, г. Екатеринбург, ул. Шевченко, стр. 9, помещ. 217
    Адрес места осуществления деятельности: 620133, г. Екатеринбург, ул. Бажова, д. 33
    Телефон: +7(343) 304-60-50
    E-mail: mail@treaton.ru
    Web-сайт: https://treaton.ru/

    Испытательный центр

    Акционерное общество «Независимый институт испытаний медицинской техники» (АО «НИИМТ»)
    Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 42, эт. 1, помещ. II, ком. 16, 17, 31, 35, 35а
    Телефон: +7 (495) 278-78-78
    E-mail: niimt2@niimt2.ru

    Правообладатель

    Общество с ограниченной ответственностью фирма «Тритон-ЭлектроникС» (ООО фирма «Тритон-ЭлектроникС»)
    ИНН 6659005570
    Юридический адрес: 620027, г. Екатеринбург, ул. Шевченко, стр. 9, помещ. 217
    Телефон: +7(343) 304-60-50
    E-mail: mail@treaton.ru
    Web-сайт: https://treaton.ru/

    Принцип действия анализаторов основан на методе инфракрасной спектрофотометрии. В измерительной камере с одной стороны с помощью излучателей формируется свет с длинами волн 4,2 мкм, 7,85 мкм и 8,3 мкм и заданной энергией. Свет проходит через газовую смесь, поступающую в измерительную камеру. На стороне противоположной излучателям происходит измерение энергии прошедшего через газовую смесь света. Рассчитывается разность между заданной энергией излучателей и энергией принятой датчиком после пропускания света через газовую смесь. Данная величина характеризует поглощение энергии света и является ключевым элементом для расчета измеряемых параметров.

    Объемная доля CO2 рассчитывается из парциального давления с использованием атмосферного давления. Объемная доля газа в конце выдоха (выдыхаемого газа) рассчитывается с помощью программного обеспечения (далее по тексту - ПО), основанного на анализе формы капнограммы.

    Конструктивно анализаторы выполнены в виде моноблока. На лицевой панели анализаторов расположены ёмкостный TFT дисплей, на котором отображаются измеряемые данные в виде цифр и графиков, а также вся информация, необходимая для управления режимами; кнопка включения/выключения питания.

    На боковой панели анализаторов расположены разъемы для подключения адаптера питания, порт выхода газа и разъем RS232.

    Нанесение знака поверки на анализаторы не предусмотрено. Серийный номер состоит из буквенно-цифрового обозначения и наносится методом печати на наклейку, прикрепленную с обратной стороны корпуса анализаторов.

    Пломбирование от несанкционированного доступа осуществляется путём нанесения защитной наклейки на винт крепления корпуса.

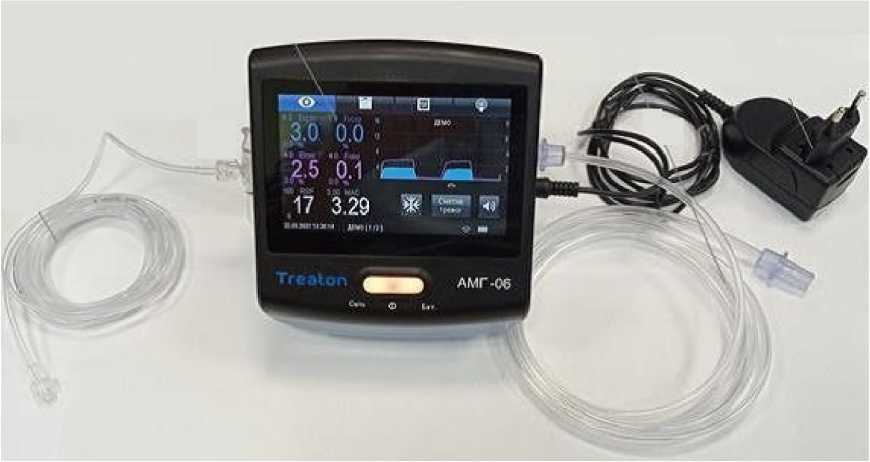

    Общий вид анализаторов представлен на рисунке 1. Место нанесения знака утверждения типа и серийного номера представлено на рисунке 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

    Внешний вид. Анализаторы мультигазовые (АМГ-06), http://oei-analitika.ru

    Рисунок 1 - Общий вид анализаторов

    Внешний вид. Анализаторы мультигазовые (АМГ-06), http://oei-analitika.ru

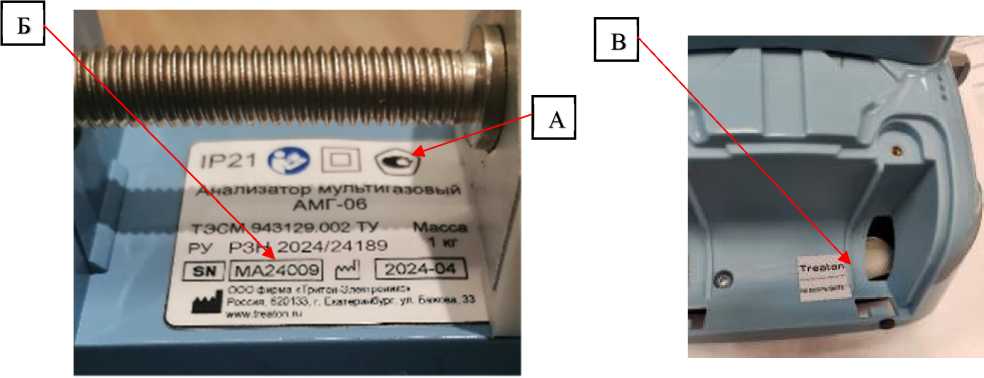

    Рисунок 3 - Схема пломбировки от несанкционированного доступа (В)

    Рисунок 2 - Места нанесения знака утверждения типа (А) и серийного номера (Б)


    Таблица 5 - Комплектность

    Наименование

    Обозначение

    Количество, шт.

    1

    2

    3

    Анализатор мультигазовый АМГ-06, в составе:

    ТЭСМ.943129.002

    ООО фирма «Тритон-ЭлектроникС», Россия

    1

    1 Электронный блок

    ТЭСМ.636000

    ООО фирма

    «Тритон-ЭлектроникС», Россия

    1

    2 Адаптер питания

    TR18RDM120-33G710-BK-BK VI, =12V, 1.5A

    Cincon Electronics Co., Ltd., КНР

    1

    ТЕСН.634007

    ООО фирма

    «Тритон-ЭлектроникС», Россия

    1

    3 Влагоотделитель, взрослый/детский1)

    DRYLINE™ II Water Trap, Adult, 100-000080-00 Shenzhen Mindray Bio-Medical Electronics Co., Ltd, КНР

    Не более 10

    4 Влагоотделитель, неонатальный1)

    DRYLINE™ II Water Trap, Neonate, 100-000081-00 Shenzhen Mindray Bio-Medical Electronics Co., Ltd, КНР

    Не более 10

    5 Линия отбора пробы газа, взрослая/детская1)

    DRYLINE™ Gas sampling line, Adult, 60-15200-00 (2,5 м) Shenzhen Mindray Bio-Medical Electronics Co., Ltd, КНР

    Не более 10

    6 Линия отбора пробы газа, неонатальная1)

    DRYLINE™ Gas sampling line, Neonate, 60-15300-00 (2,5 м) Shenzhen Mindray Bio-Medical Electronics Co., Ltd, КНР

    Не более 10

    7 Линия отбора пробы газа, взрослая/детская1)

    8090121302, Gas Sampling Line S, disposable (2,5 м) bluepoint MEDICAL GmbH&Co KG, Г ермания

    Не более 10

    8 Линия отбора пробы газа, взрослая/детская1)

    8090121313V, Gas Sampling Line H, disposable (2,5 м) bluepoint MEDICAL GmbH&Co KG, Г ермания

    Не более 10

    9 Линия отбора пробы газа, взрослая/детская1)

    010-700 (2 м) Flexicare Medical Limited, Великобритания

    Не более 10

    Продолжение таблицы 5

    1

    2

    3

    10 Линия отвода газа1)

    1174003 (2,1 м)

    Intersurgical Ltd., Великобритания

    Не более 10

    11 Линия отвода газа1)

    1174000 (1,8 м)

    Intersurgical Ltd., Великобритания

    Не более 10

    12 Руководство по эксплуатации

    ТЭСМ.943129.002-15 РЭ

    1

    13 Паспорт

    ТЭСМ.943129.002 ПС

    1

    1) Комплект поставки анализатора определяется при заказе


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений объемной доли углекислого газа (СО2), %

    от 0 до 15

    Пределы допускаемой абсолютной погрешности измерений объемной доли СО2, %

    ±(0,08-К+0,43)

    Примечание - К - измеренное значение объемной доли углекислого газа, %

    Таблица 3 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы монитора (до списания), лет

    5

    Средняя наработка до отказа, ч, не менее

    40000

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры (ШхВхГ), мм, не более

    170x155x145

    Масса (с адаптером питания, влагоотделителем, пробоотборной трубкой, трубкой возврата газа), кг, не более

    2,5

    Напряжение питания, В

    от 100 до 240

    Частота питающей сети, Гц

    50/60

    Максимальная потребляемая мощность, В^А, не более

    35

    Время работы от полностью заряженной встроенной аккумуляторной батареи, ч, не менее

    2

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха (при температуре воздуха 25 °C), %

    • - атмосферное давление, мм рт. ст. (кПа)

    от +10 до +35 от 40 до 80

    от 630 до 800 (от 84,0 до 106,7)
