Номер по Госреестру СИ: 95531-25
95531-25 Дозаторы пипеточные одноканальные и многоканальные
(Обозначение отсутствует)
Назначение средства измерений:
Дозаторы пипеточные одноканальные и многоканальные (далее - дозаторы) предназначены для измерения объема жидкостей.
Внешний вид.
Дозаторы пипеточные одноканальные и многоканальные

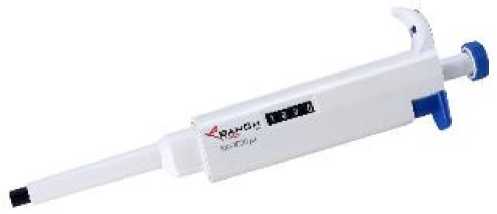

Рисунок № 1
Внешний вид.
Дозаторы пипеточные одноканальные и многоканальные

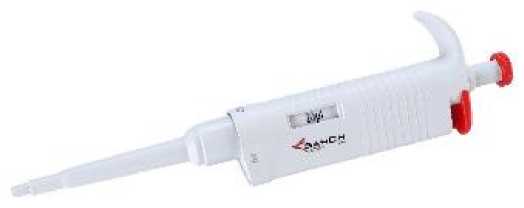

Рисунок № 2
Внешний вид.
Дозаторы пипеточные одноканальные и многоканальные

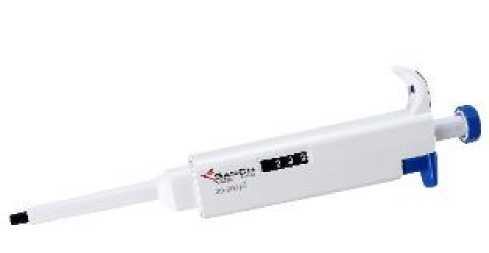

Рисунок № 3
Внешний вид.
Дозаторы пипеточные одноканальные и многоканальные

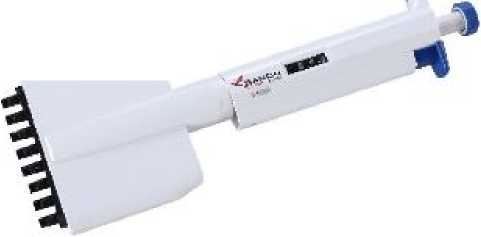

Рисунок № 4
Внешний вид.
Дозаторы пипеточные одноканальные и многоканальные

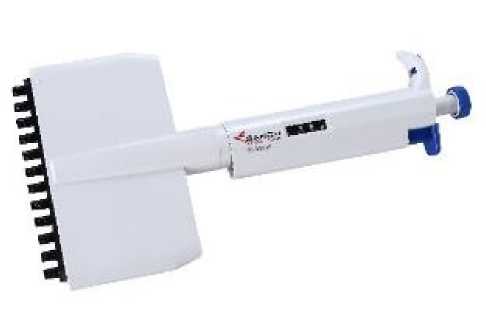

Рисунок № 5
Внешний вид.
Дозаторы пипеточные одноканальные и многоканальные
Рисунок № 6
Внешний вид.
Дозаторы пипеточные одноканальные и многоканальные
Рисунок № 7
Общие сведения
Дата публикации - 23.05.2025
Срок свидетельства - 21.05.2030
Номер записи - 197289
ID в реестре СИ - 1425741
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Zhejiang Shengchuang Laboratory Equipment Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№995 от 2025.05.21 ПРИКАЗ Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Дозаторы пипеточные одноканальные и многоканальные (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Zhejiang Shengchuang Laboratory Equipment Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95531-25 21.05.2030 |
Дозаторы пипеточные одноканальные и многоканальные, Обозначение отсутствует Zhejiang Shengchuang Laboratory Equipment Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Дозаторы пипеточные одноканальные и многоканальные (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Дозаторы пипеточные одноканальные и многоканальные (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и на маркировочную этикетку типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Техника дозирования» документа «Дозаторы пипеточные одноканальные и многоканальные. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместительности при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356;
Техническая документация Zhejiang Shengchuang Laboratory Equipment Co., Ltd., Китай.
ПравообладательZhejiang Shengchuang Laboratory Equipment Co., Ltd., Китай
Адрес: No 8, Shitai Road, Lupu Industrial Zone, Yuhuan, Zhejiang, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Принцип действия дозаторов основан на создании в съемном, герметично надеваемом на штуцер дозатора наконечнике попеременно вакуума или избыточного давления, в результате чего в наконечник набирается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении поршня, расположенного в герметично уплотненном цилиндре. Объем дозы дозаторов определяется диаметром поршня и его перемещением.
Дозаторы представляют собой механические поршневые одноканальные и многоканальные (8-канальные и 12-канальные) устройства с фиксированными или варьируемыми объемами доз.
Значение объема дозы дозаторов с варьируемым объемом задается вращением оси плунжера при помощи рабочей кнопки, и отображается на цифровом счетчике, встроенном в ручку дозаторов. Значение номинальной дозы дозаторов с фиксированным объемом маркируется на их корпусе.
Для работы дозаторов используются сменные наконечники. Каждый дозатор оснащен системой сброса наконечника, которая приводится в действие с помощью отдельной кнопки, расположенной на корпусе дозатора.
Дозаторы выпускаются в 74 модификациях: 6013001 - 6013023, 6015001 - 6015023, 6013024 - 6013034, 6015024 - 6015034, 6013048 - 6013050, 6013064 - 6013066, отличающихся диапазонами дозирования, дискретностью установки объема доз, количеством каналов дозирования, вариантами исполнения корпуса. Модификации приведены в таблицах 1-2.
Дозаторы серий 6013001 - 6013023, 6015001 - 6015023, одноканальные и имеют фиксированный объем дозирования. Дозаторы серии 6013024 - 6013034 и 6015024 - 6015034 одноканальные с варьируемым объемом дозирования. Дозаторы серии 6013048 - 6013050 8-канальные с варьируемым объемом дозирования. Дозаторы серии 6013064 - 6013066 12-канальные с варьируемым объемом дозирования.
Дозаторы серий 6013001 - 6013023 и 6013024 - 6013034 частично автоклавируемые. Дозаторы серий 6015001 - 6015023 и 6015024 - 6015034 полностью автоклавируемые.
Корпус дозаторов изготовлен из пластика, окрашен в цвета в соответствии с технической документацией производителя. Дозаторы серий 6015001 - 6015023 и 6015024 - 6015034 имеют разные цвета колпачков и кнопок для нажатия в зависимости от объема. Дозаторы серий 6013001 - 6013023, 6013024 - 6013034, 6013048 - 6013050 и 6013064 - 6013066 имеют одинаковый цвет для всех объемов дозирования.
Серийный номер и обозначение модификации дозаторов приведены на корпусе дозатора способом лазерной печати, а также на маркировочную этикетку типографским способом. Маркировочная этикетка расположена на упаковке дозаторов в виде наклейки. Серийный номер имеет цифровой или буквенно-цифровой формат. Общий вид дозаторов представлен на рисунке 1. Место нанесения серийного номера на дозаторы представлено на рисунке 2. Общий вид маркировочной этикетки и место нанесения серийного номера и знака утверждения типа представлено на рисунке 3.
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
а) дозатор серии 6013001 - 6013023
б) дозатор серии 6015001 - 6015023
в) дозатор серии 6013024 - 6013034
д) дозатор серии 6013048 - 6013050
г) дозатор серии 6015024 - 6015034
е) дозатор серии 6013064 - 6013066
Рисунок 1 - Общий вид дозаторов

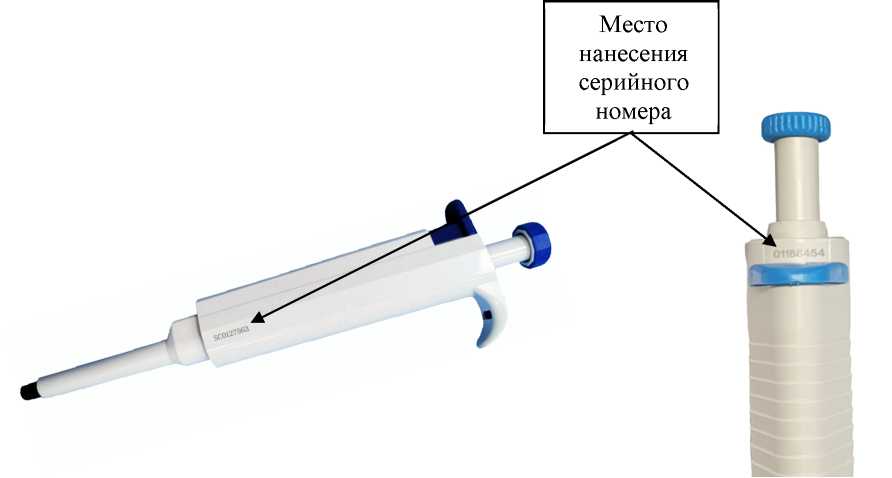

Рисунок 2 - Место нанесения серийного номера на дозаторы
Место нанесения серийного номера
ZHEJIANG 5HENGCHUANG LABORATORY EQUIPMENT СО, LTD
Дозатор пипеточный
одноканальный 100-1000 мкл
6013031
MjiiiiiiiiiM
» SC0124203
га iniiiii mtn in in
Рисунок 3 - Общий вид маркировочной этикетки дозаторов
Место нанесения знака утверждения типа
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
1 Дозатор пипеточный одноканальный и многоканальный |
- |
1 шт. |
|
2 Инструмент для калибровки (ключ) |
- |
1 шт. |
|
3 Наконечник |
- |
1-8-12 шт. |
|
4 Смазка |
- |
1 шт. |
|
5 Руководство по эксплуатации |
- |
1 экз. |
|
6 Паспорт |
- |
1 экз. |
|
7 Методика поверки |
- |
1 экз. |
|
Примечания
| ||
Таблица 1 - Метрологические характеристики дозаторов с фиксированными объемами доз
|
Обозначение модификации дозатора |
Номинальный объем дозирования, мкл |
Пределы допускаемой относительной систематической погрешности, % |
Предел допускаемого относительного среднего квадратического отклонения случайной погрешности, % |
|
6013001 |
1 |
±25,0 |
12,0 |
|
6013002 |
2 |
±12,5 |
10,0 |
|
6013003 |
2,5 |
±10,0 |
8,0 |
|
6013004 |
5 |
±5,0 |
6,0 |
|
6013005 |
7 |
±3,6 |
5,0 |
|
6013006 |
10 |
±3,0 |
3,0 |
|
6013007 |
15 |
±3,0 |
3,0 |
|
Обозначение модификации дозатора |
Номинальный объем дозирования, мкл |
Пределы допускаемой относительной систематической погрешности, % |
Предел допускаемого относительного среднего квадратического отклонения случайной погрешности, % |
|
6013008 |
20 |
±3,0 |
3,0 |
|
6013009 |
25 |
±2,5 |
3,0 |
|
6013010 |
30 |
±2,0 |
2,5 |
|
6013011 |
40 |
±2,0 |
2,5 |
|
6013012 |
50 |
±1,5 |
2,0 |
|
6013013 |
75 |
±1,5 |
2,0 |
|
6013014 |
80 |
±1,5 |
2,0 |
|
6013015 |
100 |
±1,5 |
2,0 |
|
6013016 |
200 |
±1,5 |
2,0 |
|
6013017 |
250 |
±1,0 |
1,0 |
|
6013018 |
500 |
±1,0 |
1,0 |
|
6013019 |
1000 |
±1,0 |
1,0 |
|
6013020 |
2000 |
±1,0 |
1,0 |
|
6013021 |
2500 |
±1,0 |
1,0 |
|
6013022 |
5000 |
±1,0 |
1,0 |
|
6013023 |
10000 |
±1,0 |
1,0 |
|
6015001 |
1 |
±25,0 |
12,0 |
|
6015002 |
2 |
±12,5 |
10,0 |
|
6015003 |
2,5 |
±10,0 |
8,0 |
|
6015004 |
5 |
±5,0 |
6,0 |
|
6015005 |
7 |
±3,6 |
5,0 |
|
6015006 |
10 |
±3,0 |
3,0 |
|
6015007 |
15 |
±3,0 |
3,0 |
|
6015008 |
20 |
±3,0 |
3,0 |
|
6015009 |
25 |
±2,5 |
3,0 |
|
6015010 |
30 |
±2,0 |
2,5 |
|
6015011 |
40 |
±2,0 |
2,5 |
|
6015012 |
50 |
±1,5 |
2,0 |
|
6015013 |
75 |
±1,5 |
2,0 |
|
6015014 |
80 |
±1,5 |
2,0 |
|
6015015 |
100 |
±1,5 |
2,0 |
|
6015016 |
200 |
±1,5 |
2,0 |
|
6015017 |
250 |
±1,0 |
1,0 |
|
6015018 |
500 |
±1,0 |
1,0 |
|
6015019 |
1000 |
±1,0 |
1,0 |
|
6015020 |
2000 |
±1,0 |
1,0 |
|
6015021 |
2500 |
±1,0 |
1,0 |
|
6015022 |
5000 |
±1,0 |
1,0 |
|
6015023 |
10000 |
±1,0 |
1,0 |
Таблица 2 - Метрологические характеристики дозаторов с варьируемыми объемами доз
|
Обозначение модификации дозатора |
Диапазон объемов дозирования, мкл |
Дискретность установки объема, мкл |
Значения объемов дозирования при поверке, мкл |
Пределы допускаемой относительной систематической погрешности*, О/ % |
Предел допускаемого относительного среднего квадратического отклонения случайной погрешности*, О/ % |
|
Дозаторы одноканальные | |||||
|
6013024 |
от 0,1 до 2,5 |
0,05 |
2,5 |
±4,0 |
2,5 |
|
1,25 |
±8,0 |
5,0 | |||
|
0,25 |
±40,0 |
25,0 | |||
|
6013025 |
от 0,5 до 10 |
0,1 |
10 |
±2,5 |
1,5 |
|
5 |
±5,0 |
3,0 | |||
|
1 |
±12,0 |
8,0 | |||
|
6013026 |
от 2 до 20 |
0,5 |
20 |
±3,0 |
2,0 |
|
10 |
±2,5 |
1,5 | |||
|
2 |
±10,0 |
6,0 | |||
|
6013027 |
от 5 до 50 |
0,5 |
50 |
±2,0 |
1,5 |
|
25 |
±4,0 |
2,5 | |||
|
5 |
±8,0 |
5,0 | |||
|
6013028 |
от 10 до 100 |
1 |
100 |
±1,5 |
1,0 |
|
50 |
±2,0 |
1,5 | |||
|
10 |
±6,0 |
4,0 | |||
|
6013029 |
от 20 до 200 |
1 |
200 |
±1,5 |
1,0 |
|
100 |
±1,5 |
1,0 | |||
|
20 |
±8,0 |
5,0 | |||
|
6013030 |
от 50 до 200 |
1 |
200 |
±1,5 |
1,0 |
|
100 |
±3,0 |
2,0 | |||
|
50 |
±6,0 |
4,0 | |||
|
6013031 |
от 100 до 1000 |
5 |
1000 |
±1,5 |
1,0 |
|
500 |
±1,5 |
1,0 | |||
|
100 |
±8,0 |
5,0 | |||
|
6013032 |
от 200 до 1000 |
5 |
1000 |
±0,8 |
0,4 |
|
500 |
±1,6 |
0,8 | |||
|
200 |
±4,0 |
2,0 | |||
|
6013033 |
от 1000 до 5000 |
50 |
5000 |
±1,0 |
1,0 |
|
2500 |
±2,0 |
1,0 | |||
|
1000 |
±8,0 |
3,0 | |||
|
6013034 |
от 2000 до 10000 |
100 |
10000 |
±0,8 |
0,3 |
|
5000 |
±1,6 |
0,6 | |||
|
2000 |
±4,0 |
1,5 | |||
|
6015024 |
от 0,1 до 2,5 |
0,05 |
2,5 |
±4,0 |
2,5 |
|
1,25 |
±8,0 |
5,0 | |||
|
0,25 |
±40,0 |
25,0 | |||
|
6015025 |
от 0,5 до 10 |
0,1 |
10 |
±2,5 |
1,5 |
|
5 |
±5,0 |
3,0 | |||
|
1 |
±12,0 |
8,0 | |||
|
Обозначение модификации дозатора |
Диапазон объемов дозирования, мкл |
Дискретность установки объема, мкл |
Значения объемов дозирования при поверке, мкл |
Пределы допускаемой относительной систематической погрешности*, % |
Предел допускаемого относительного среднего квадратического отклонения случайной погрешности*, О/ % |
|
6015026 |
от 2 до 20 |
0,5 |
20 |
±3,0 |
2,0 |
|
10 |
±2,5 |
1,5 | |||
|
2 |
±10,0 |
6,0 | |||
|
6015027 |
от 5 до 50 |
0,5 |
50 |
±2,0 |
1,5 |
|
25 |
±4,0 |
2,5 | |||
|
5 |
±8,0 |
5,0 | |||
|
6015028 |
от 10 до 100 |
1 |
100 |
±1,5 |
1,0 |
|
50 |
±2,0 |
1,5 | |||
|
10 |
±6,0 |
4,0 | |||
|
6015029 |
от 20 до 200 |
1 |
200 |
±1,5 |
1,0 |
|
100 |
±1,5 |
1,0 | |||
|
20 |
±8,0 |
5,0 | |||
|
6015030 |
от 50 до 200 |
1 |
200 |
±1,5 |
1,0 |
|
100 |
±3,0 |
2,0 | |||
|
50 |
±6,0 |
4,0 | |||
|
6015031 |
от 100 до 1000 |
5 |
1000 |
±1,5 |
1,0 |
|
500 |
±1,5 |
1,0 | |||
|
100 |
±8,0 |
5,0 | |||
|
6015032 |
от 200 до 1000 |
5 |
1000 |
±0,8 |
0,4 |
|
500 |
±1,6 |
0,8 | |||
|
200 |
±4,0 |
2,0 | |||
|
6015033 |
от 1000 до 5000 |
50 |
5000 |
±1,0 |
1,0 |
|
2500 |
±2,0 |
1,0 | |||
|
1000 |
±8,0 |
3,0 | |||
|
6015034 |
от 2000 до 10000 |
100 |
10000 |
±0,8 |
0,3 |
|
5000 |
±1,6 |
0,6 | |||
|
2000 |
±4,0 |
1,5 |
|
Обозначение модификации дозатора |
Диапазон объемов дозирования, мкл |
Дискретность установки объема, мкл |
Значения объемов дозирования при поверке, мкл |
Пределы допускаемой относительной систематической погрешности*, О/ % |
Предел допускаемого относительного среднего квадратического отклонения случайной погрешности*, О/ % |
|
Д |
,озаторы восьмиканальные | ||||
|
6013048 |
от 0,5 до 10 |
0,1 |
10 |
±3,0 |
2,0 |
|
5 |
±6,0 |
4,0 | |||
|
1 |
±20,0 |
12,0 | |||
|
6013049 |
от 5 до 50 |
0,5 |
50 |
±2,4 |
1,5 |
|
25 |
±4,8 |
3,0 | |||
|
5 |
±16,0 |
10,0 | |||
|
6013050 |
от 50 до 300 |
5 |
300 |
±1,8 |
1,5 |
|
150 |
±3,6 |
3,0 | |||
|
50 |
±10,0 |
6,0 | |||
|
Дозаторы двенадцатиканальные | |||||
|
6013064 |
от 0,5 до 10 |
0,1 |
10 |
±3,0 |
2,0 |
|
5 |
±6,0 |
4,0 | |||
|
1 |
±20,0 |
12,0 | |||
|
6013065 |
от 5 до 50 |
0,5 |
50 |
±2,4 |
1,5 |
|
25 |
±4,8 |
3,0 | |||
|
5 |
±16,0 |
10,0 | |||
|
6013066 |
от 50 до 300 |
5 |
300 |
±1,8 |
1,5 |
|
150 |
±3,6 |
3,0 | |||
|
50 |
±10,0 |
6,0 | |||
|
* В промежуточных точках между заданными значениями объемов дозирования при поверке показатели точности соответствуют значениям, установленным для верхних значений объемов дозирования при поверке в абсолютной форме. | |||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | |||
|
6013001 - 6013023 6015001 -6015023 |
6013024 - 6013034 6015024 - 6015034 |
6013048 - 6013050 |
6013064 - 6013066 | |
|
Габаритные размеры дозаторов, высота, мм, не более |
300 |
350 |
350 |
350 |
|
Масса дозаторов без наконечника, г, не более |
150 |
180 |
200 |
250 |
|
Условия эксплуатации:
|
от +15 до +30 80 | |||
