Номер по Госреестру СИ: 95528-25
95528-25 Машины координатно-измерительные портативные
(KREON)
Назначение средства измерений:
Машины координатно-измерительные портативные KREON (далее - КИМ) предназначены для измерений геометрических параметров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 1
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 2
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 3
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 4
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 5
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 6
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 7
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 8
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 9
Общие сведения
Дата публикации - 23.05.2025
Срок свидетельства - 21.05.2030
Номер записи - 197286
ID в реестре СИ - 1425738
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ACE-7-25, ACE-6-30, ACE+7-25,
Производитель
Изготовитель - KREON Technologies
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.
Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.
Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№995 от 2025.05.21 ПРИКАЗ Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Машины координатно-измерительные портативные (KREON)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Машины координатно-измерительные портативные (KREON)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 4 | 4 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Машины координатно-измерительные портативные (KREON)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с КИМ используется метрологически значимое программное обеспечение (далее - ПО), «KreonArm WIZARD», «ZENITH by Kreon», «POLYGONIA», «PolyWorks», «Metrolog X4», «Geomagic», «Spatial Analyzer», устанавливаемое на локальном персональном компьютере для управления КИМ, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентиф икационные данные (признаки) |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
|
Значение |
KreonArm WIZARD |
4.4.6.X | |
|
ZENITH by Kreon |
20.1.X | ||
|
POLYGONIA |
3.3.3.X | ||
|
PolyWorks |
20XX | ||
|
Metrolog X4 |
V1X | ||
|
Geomagic |
V1X | ||
|
Spatial Analyzer |
20XX.X |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 8 «Ежедневное использование» «Машины координатно-измерительные портативные KREON. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
«Стандарт предприятия. Машины координатно-измерительные портативные KREON».
ПравообладательKREON TECHNOLOGIES, Франция
Адрес: Ester Technopole-19 Rue Columbia, 87068 Limoges Cedex-France
Телефон: +33(0)5 55 42 80 40; факс: +33(0)5 55 42 80 08
E-mail: info@kreon3d.com
Web-сайт: www.KREON3d.com
Изготовитель
KREON TECHNOLOGIES, ФранцияАдрес: Ester Technopole-19 Rue Columbia, 87068 Limoges Cedex-France
Телефон: +33(0)5 55 42 80 40; факс: +33(0)5 55 42 80 08
E-mail: info@kreon3d.com
Web-сайт: www.KREON3d.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
KREON TECHNOLOGIES, ФранцияАдрес: Ester Technopole-19 Rue Columbia, 87068 Limoges Cedex-France
Телефон: +33(0)5 55 42 80 40; факс: +33(0)5 55 42 80 08
E-mail: info@kreon3d.com
Web-сайт: www.KREON3d.com
Принцип действия КИМ основан на вычислении координат измерительного элемента машины с помощью данных от датчиков углового перемещения и данных о длинах сегментов между датчиками углового перемещения.
Конструктивно КИМ состоит из шарнирно соединенных между собой частей (колен), смонтированных на специальных монтажных основаниях, противовеса, компьютерного блока управления и источника питания.
В качестве измерительных головок используются головки Renishaw с набором щупов разного диаметра и формы, а также бесконтактные лазерные сканирующие головки (далее - лазерные сканеры). КИМ имеют встроенную систему температурной компенсации. Измерения производятся в ручном режиме.
При использовании контактных щупов определяется координата центра шарика щупа при касании измеряемой поверхности. При использовании лазерного сканера определяются координаты множества точек измеряемой поверхности в пределах поля зрения сканера. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
КИМ изготавливаются в двух модификациях: KREON ACE и KREON ACE+. В каждой модификации выпускается ряд моделей, отличающихся между собой количеством осей, метрологическими и некоторыми техническими характеристиками:
-
- модификация KREON ACE включает в себя семь моделей с шестью осями вращения: KREON ACE-6-20, KREON ACE-6-25, KREON ACE-6-30, KREON ACE-6-35, KREON ACE-6-40, KREON ACE-6-45, KREON ACE-6-50 и семь моделей с семью осями вращения: KREON ACE-7-20, KREON ACE-7-25, KREON ACE-7-30, KREON ACE-7-35, KREON ACE-7-40, KREON ACE-7-45, KREON ACE-7-50
-
- модификация KREON ACE+ включает в себя пять моделей с шестью осями вращения: KREON ACE+6-25, KREON ACE+6-30, KREON ACE+6-35, KREON ACE+6-40, KREON ACE+6-45 и пять моделей с семью осями вращения: KREON ACE+7-25, KREON ACE+7-30, KREON ACE+7-35, KREON ACE+7-40, KREON ACE+7-45.
КИМ с шестью осями вращения выпускаются только с контактными щупами. КИМ с семью осями вращения выпускаются с контактными щупами и дополнительно могут комплектоваться лазерными сканерами Zephyr II Blue, Zephyr III 50, Zephyr III 150, Skyline EYES, Skyline WIDE, Skyline OPEN.
КИМ имеют степень защиты от пыли и влаги IP51 в соответствии с ГОСТ 14254-2015.
В процессе эксплуатации КИМ не предусматривает внешних механических и электронных регулировок. Пломбирование КИМ не производится.
Серийный номер КИМ в буквенно-числовом формате указывается типографским способом на маркировочной наклейке, расположенной в основании КИМ.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машин координатно-измерительных портативных KREON представлен на рисунке 1.
Общий вид лазерных сканеров представлен на рисунке 2.
Общий вид маркировочной наклейки с местом указания серийного номера представлен на рисунке 3.

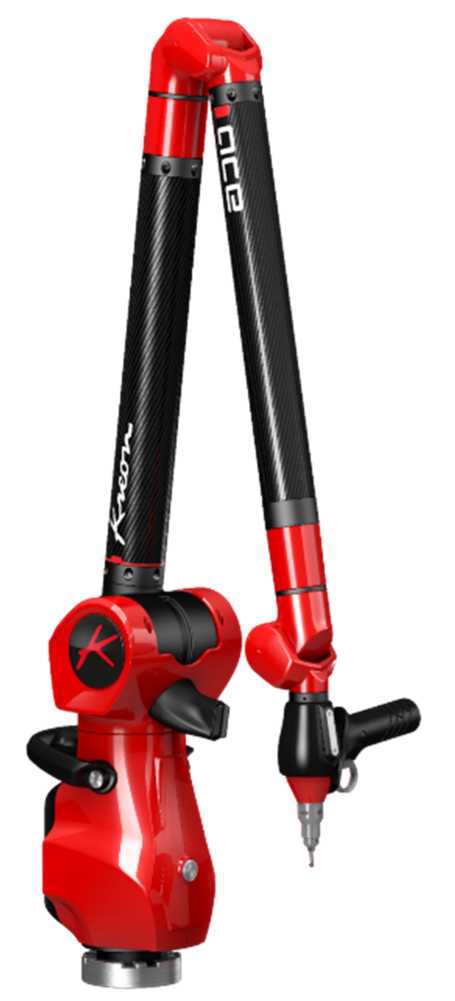

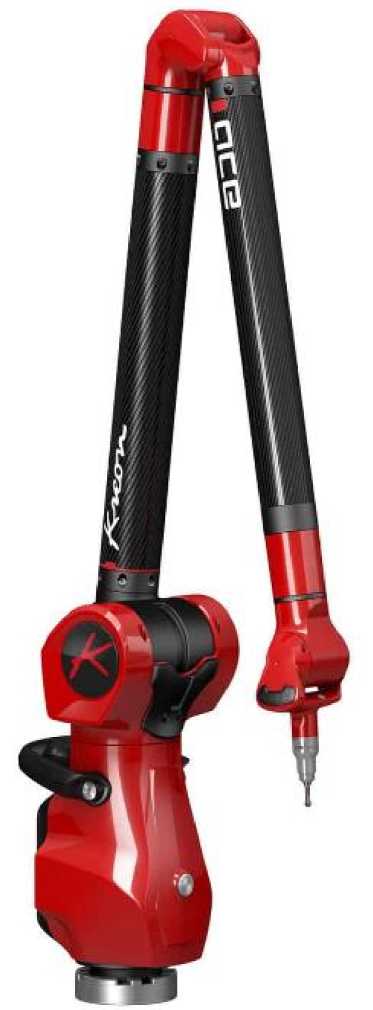

Рисунок 1 - Общий вид машин координатно-измерительных портативных KREON: а) с 6 осями вращения; б) с 7 осями вращения.
а)
б)
в)
г)
д)

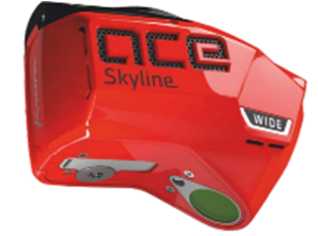

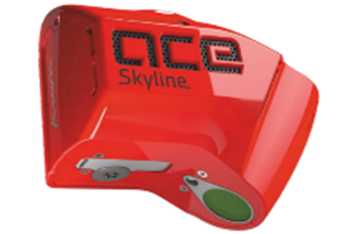

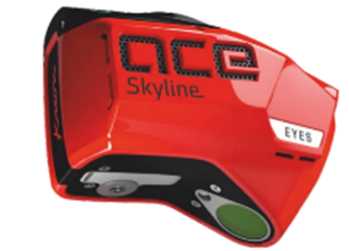

Рисунок 2 - Общий вид лазерных сканеров моделей:
а) Zephyr II Blue, б) Zephyr III 150, в) Zephyr III 50, г) Skyline EYES, д) Skyline WIDE, е) Skyline OPEN
е)
Место нанесения маркировочной наклейки с серийным номером

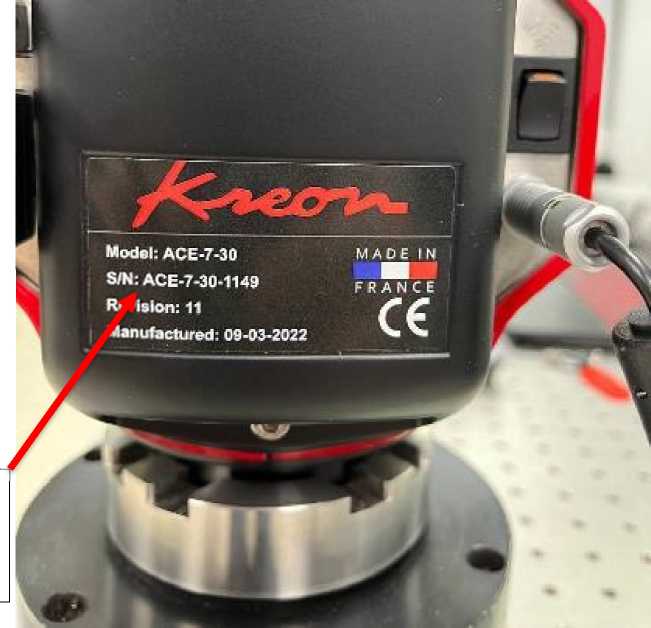

Рисунок 3 - Общий вид маркировочной наклейки с местом указания серийного номера
Таблица 9 -
|
Наименование |
Обозначение |
Количество |
|
Машина координатно-измерительная портативная |
KREON |
1 шт. |
|
PAA1-адаптор с шариковым щупом, 6 мм |
1 шт. | |
|
Блок питания, 18 В |
1 шт. | |
|
Кабель питания, 2 м |
1 шт. | |
|
Основание с резьбовым креплением 3 ^”-8 |
1 шт. | |
|
USB кабель, 3 м |
1 шт. | |
|
USB накопитель с программным обеспечением |
1 шт. | |
|
Лазерный сканер |
По заказу | |
|
Комплект ключей |
1 компл. | |
|
Комплект для калибровки контактного датчика |
1 компл. | |
|
Комплект винтов |
1 компл. | |
|
Транспортировочный кейс на колёсиках |
1 шт. | |
|
USB ключ-заглушка |
1 шт. | |
|
Руководство по эксплуатации |
«Машины координатно измерительные портативные KREON. Руководство по эксплуатации» |
1 экз. |
|
Паспорт |
«Машина координатноизмерительная портативная KREON» |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики КИМ модификации KREON АСЕ с б осями вращения
|
Наименование характеристики |
Значение | ||||||
|
Модель |
KREON АСЕ-6-20 |
KREON АСЕ-6-25 |
KREON АСЕ-6-30 |
KREON АСЕ-6-35 |
KREON АСЕ-6-40 |
KREON АСЕ-6-45 |
KREON АСЕ-6-50 |
|
Диапазон измерений, м |
от 0 до 2 |
от 0 до 2,5 |
от 0 до 3 |
от 0 до 3,5 |
от 0 до 4 |
от 0 до 4,5 |
от 0 до 5 |
|
Пределы допускаемой абсолютной погрешности линейных измерений при измерениях контактным датчиком*, мм |
±0,023 |
±0,028 |
±0,042 |
±0,055 |
±0,067 |
±0,080 |
±0,120 |
|
Повторяемость результата измерений координат точки при измерениях по сфере контактным датчиком*, мм |
±0,030 |
±0,035 |
±0,052 |
±0,068 |
±0,085 |
±0,100 |
±0,115 |
|
Пределы допускаемой абсолютной погрешности измерений при измерении диаметра сферы контактным датчиком*, мм |
±0,008 |
±0,010 |
±0,015 |
±0,020 |
±0,024 |
±0,028 |
±0,040 |
|
Пределы допускаемой абсолютной погрешности измерений формы сферы при измерениях контактным датчиком*, мм |
±0,016 |
±0,019 |
±0,028 |
±0,037 |
±0,043 |
±0,048 |
±0,060 |
|
Примечание: *- при температуре окружающего воздуха от +16,5 °C до +23,5 °C | |||||||
|
Наименование характеристики |
Значение | ||||
|
Модель |
KREON АСЕ+6-25 |
KREON АСЕ±6-30 |
KREON АСЕ±6-35 |
KREON АСЕ±6-40 |
KREON АСЕ±6-45 |
|
Диапазон измерений, м |
от 0 до 2,5 |
от 0 до 3 |
от 0 до 3,5 |
от 0 до 4 |
от 0 до 4,5 |
|
Пределы допускаемой абсолютной погрешности линейных измерений при измерениях контактным датчиком*, мм |
±0,026 |
±0,039 |
±0,052 |
±0,063 |
±0,073 |
|
Повторяемость результата измерений координат точки при измерениях по сфере контактным датчиком*, мм |
±0,032 |
±0,047 |
±0,063 |
±0,079 |
±0,093 |
|
Пределы допускаемой абсолютной погрешности измерений при измерении диаметра сферы контактным датчиком*, мм |
±0,009 |
±0,014 |
±0,017 |
±0,022 |
±0,025 |
|
Пределы допускаемой абсолютной погрешности измерений формы сферы при измерениях контактным датчиком*, мм |
±0,017 |
±0,024 |
±0,031 |
±0,038 |
±0,043 |
|
Примечание: *- при температуре окружающего воздуха от +16,5 °C до +23,5 °C | |||||
|
Наименование характеристики |
Значение | ||||||
|
Модель |
KREON АСЕ-7-20 |
KREON АСЕ-7-25 |
KREON АСЕ-7-30 |
KREON АСЕ-7-35 |
KREON АСЕ-7-40 |
KREON АСЕ-7-45 |
KREON АСЕ-7-50 |
|
Диапазон измерений, м |
от 0 до 2 |
от 0 до 2,5 |
от 0 до 3 |
от 0 до 3,5 |
от 0 до 4 |
от 0 до 4,5 |
от 0 до 5 |
|
Пределы допускаемой абсолютной погрешности линейных измерений при измерениях контактным датчиком*, мм |
±0,029 |
±0,031 |
±0,057 |
±0,069 |
±0,083 |
±0,112 |
±0,140 |
|
Повторяемость результата измерений координат точки при измерениях по сфере контактным датчиком*, мм |
±0,038 |
±0,048 |
±0,081 |
±0,095 |
±0,115 |
±0,125 |
±0,135 |
|
Пределы допускаемой абсолютной погрешности измерений при измерении диаметра сферы контактным датчиком*, мм |
±0,010 |
±0,012 |
±0,020 |
±0,024 |
±0,029 |
±0,045 |
±0,060 |
|
Пределы допускаемой абсолютной погрешности измерений формы сферы при измерениях контактным датчиком*, мм |
±0,020 |
±0,024 |
±0,035 |
±0,041 |
±0,048 |
±0,060 |
±0,075 |
|
Повторяемость результата измерений координат точки при измерениях по сфере лазерным сканером*, мм: | |||||||
|
- Skyline EYES |
0,040 |
0,046 |
0,061 |
0,076 |
0,088 |
0,120 |
0,140 |
|
- Skyline WIDE |
0,044 |
0,048 |
0,063 |
0,079 |
0,091 |
0,130 |
0,155 |
|
- Skyline OPEN |
0,046 |
0,052 |
0,065 |
0,081 |
0,102 |
0,132 |
0,160 |
|
- Zephyr II Blue |
0,040 |
0,046 |
0,062 |
0,077 |
0,090 |
0,123 |
0,145 |
|
- Zephyr III 50 |
0,038 |
0,044 |
0,058 |
0,072 |
0,083 |
0,110 |
0,129 |
|
-Zephyr III 150 |
0,043 |
0,047 |
0,061 |
0,077 |
0,088 |
0,126 |
0,150 |
|
Примечание: *- при температуре окружающего воздуха от +16,5 °C до +23,5 °C | |||||||
|
Наименование характеристики |
Значение | ||||
|
Модель |
KREON АСЕ+7-25 |
KREON АСЕ±7-30 |
KREON АСЕ±7-35 |
KREON АСЕ±7-40 |
KREON АСЕ±7-45 |
|
Диапазон измерений, м |
от 0 до 2,5 |
от 0 до 3 |
от 0 до 3,5 |
от 0 до 4 |
от 0 до 4,5 |
|
Пределы допускаемой абсолютной погрешности линейных измерений при измерениях контактным датчиком*, мм |
±0,029 |
±0,052 |
±0,063 |
±0,076 |
±0,103 |
|
Повторяемость результата измерений координат точки при измерениях по сфере контактным датчиком*, мм |
±0,044 |
±0,074 |
±0,089 |
±0,105 |
±0,114 |
|
Пределы допускаемой абсолютной погрешности измерений при измерении диаметра сферы контактным датчиком*, мм |
±0,011 |
±0,017 |
±0,021 |
±0,026 |
±0,040 |
|
Пределы допускаемой абсолютной погрешности измерений формы сферы при измерениях контактным датчиком*, мм |
±0,022 |
±0,030 |
±0,037 |
±0,042 |
±0,051 |
|
Повторяемость результата измерений координат точки при измерениях по сфере лазерным сканером*, мм: | |||||
|
- Skyline EYES |
0,042 |
0,052 |
0,066 |
0,077 |
0,095 |
|
- Skyline WIDE |
0,044 |
0,056 |
0,071 |
0,081 |
0,104 |
|
- Zephyr II Blue |
0,042 |
0,052 |
0,067 |
0,079 |
0,098 |
|
- Zephyr III 50 |
0,040 |
0,050 |
0,064 |
0,075 |
0,092 |
|
-Zephyr III 150 |
0,043 |
0,055 |
0,069 |
0,078 |
0,101 |
|
Примечание: *- при температуре окружающего воздуха от +16,5 °C до +23,5 °C | |||||
Таблица 6 - Основные технические характеристики
|
Модель |
Наименование характеристики | |
|
Габаритные размеры (максимальная общая длина сегментов), мм, не более |
Масса, кг, не более | |
|
KREON ACE-7-20 |
1000 |
11,9 |
|
KREON ACE-7-25 |
1250 |
12,0 |
|
KREON ACE+7-25 |
12,0 | |
|
KREON ACE-7-30 |
1500 |
12,1 |
|
KREON ACE+7-30 |
12,1 | |
|
KREON ACE-7-35 |
1750 |
12,2 |
|
KREON ACE+7-35 |
12,2 | |
|
KREON ACE-7-40 |
2000 |
12,3 |
|
KREON ACE+7-40 |
12,3 | |
|
KREON ACE-7-45 |
2250 |
12,4 |
|
KREON ACE+7-45 |
12,4 | |
|
KREON ACE-7-50 |
2500 |
12,5 |
|
KREON ACE-6-20 |
1000 |
11,4 |
|
KREON ACE-6-25 |
1250 |
11,5 |
|
KREON ACE+6-25 |
11,5 | |
|
KREON ACE-6-30 |
1500 |
11,6 |
|
KREON ACE+6-30 |
11,6 | |
|
KREON ACE-6-35 |
1750 |
11,7 |
|
KREON ACE+6-35 |
11,7 | |
|
KREON ACE-6-40 |
2000 |
11,8 |
|
KREON ACE+6-40 |
11,8 | |
|
KREON ACE-6-45 |
2250 |
11,9 |
|
KREON ACE+6-45 |
11,9 | |
|
KREON ACE-6-50 |
2500 |
12,0 |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +5 до +50 95 IP51 |
|
Тип электропитания: Внешний: Напряжение питания переменного тока, В Частота переменного тока, Гц Автономный: |
от 100 до 250 50/60 встроенный Li-Ion аккумулятор |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
7 |
|
Средняя наработка на отказ, ч |
30000 |
