Сведения о средстве измерений: 95526-25 Система компьютерная измерительно-регистрирующая

Номер по Госреестру СИ: 95526-25
95526-25 Система компьютерная измерительно-регистрирующая
(ТРН-23112)

Назначение средства измерений:
Система компьютерная измерительно-регистрирующая ТРН-23112 (далее - система) предназначена для измерений виброскорости, избыточного давления, расхода испытательной среды, температуры испытательной среды, массы испытательной среды, а также преобразования силы постоянного электрического тока в значения физических величин.

сертификация программного обеспечения
Внешний вид. Система компьютерная измерительно-регистрирующая, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система компьютерная измерительно-регистрирующая
Рисунок № 1
Внешний вид. Система компьютерная измерительно-регистрирующая, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система компьютерная измерительно-регистрирующая
Рисунок № 2

Общие сведения

Дата публикации - 23.05.2025
Срок свидетельства -
Номер записи - 197284
ID в реестре СИ - 1425736
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТРН-23112,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Научно-производственный центр "Самара" (ООО "НПЦ "Самара")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности -

В отчете показаны поверки по организациям, где они выступают в качестве собственников СИ.
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.

Бесплатный

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№995 от 2025.05.21 ПРИКАЗ Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Система компьютерная измерительно-регистрирующая (ТРН-23112)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Научно-производственный центр "Самара" (ООО "НПЦ "Самара")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95526-25

Система компьютерная измерительно-регистрирующая, ТРН-23112
Общество с ограниченной ответственностью "Научно-производственный центр "Самара" (ООО "НПЦ "Самара") (РОССИЯ г. Самара)
ОТ
МП
1 год

Кто поверяет Система компьютерная измерительно-регистрирующая (ТРН-23112)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • ТРН-23112
  • 1 1 0 0 1 1 0

    Стоимость поверки Система компьютерная измерительно-регистрирующая (ТРН-23112)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) системы реализовано на базе ПО МВ110.

    ПО системы является встроенным. ПО предназначено для измерения, преобразования, обработки и передачи измерительной информации во внешние измерительные системы. ПО установлено в энергонезависимую память системы, недоступно для изменения в процессе эксплуатации и не может быть считано через какой-либо интерфейс и изменено. Метрологические характеристики системы нормированы с учетом ПО.

    Конструкция системы исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО системы защищено от несанкционированного доступа путем разграничения прав доступа (вход по логину и паролю).

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.007-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку, титульный лист паспорта и руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2.6 «Описание системы» руководства по эксплуатации ТРН.002.000.00 СИ.РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А».

    Правообладатель

    Общество с ограниченной ответственностью «Научно-производственный центр «Самара» (ООО «НПЦ «Самара»)

    ИНН 6315644899

    Юридический адрес: 443001, Самарская обл., г. Самара, ул. Ульяновская, д. 52/55

    Изготовитель

    ООО «НПЦ «Самара»
    Рисунок 2 - Общий вид маркировочной таблички
    Программное обеспечение Программное обеспечение (далее - ПО) системы реализовано на базе ПО МВ110.
    ПО системы является встроенным. ПО предназначено для измерения, преобразования, обработки и передачи измерительной информации во внешние измерительные системы. ПО установлено в энергонезависимую память системы, недоступно для изменения в процессе эксплуатации и не может быть считано через какой-либо интерфейс и изменено. Метрологические характеристики системы нормированы с учетом ПО.
    Конструкция системы исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО системы защищено от несанкционированного доступа путем разграничения прав доступа (вход по логину и паролю).
    Уровень защиты ПО «высокий» в соответствии с Р 50.2.007-2014.
    Метрологические и технические характеристики Метрологические характеристики вторичной части ИК системы приведены в таблице 1 и 2.
    Таблица 1 - Метрологические характеристики вторичной части ИК системы при измерении сигналов силы постоянного тока от 4 до 20 мА
    Тип модуля
    Контроллер
    Пределы допускаемой основной приведенной погрешности, %
    МВ110-220.8АС
    ПЛК
    ±0,25
    Таблица 2 - Метрологические характеристики ИК системы
    Метрологические характеристики ИК
    Метрологические характе
    зистики измерительных компонентов ИК
    Первичный ИИ
    Вторичная часть
    Наименован не ИК
    Диапазоны измерений
    Пределы допускаемой основной погрешност и измерений
    Тип (выходной сигнал)
    Пределы допускаемой основной погрешности измерений
    Тип модуля ввода/вывода
    Контроллер
    Пределы допускаемой основной погрешност и измерений
    1
    2
    3
    5
    6
    7
    8
    9
    ИК давления
    от 0 до 25
    МПа
    у: ±0,4 %
    МИДА
    (от 4 до 20 мА)
    у: ±0,25 %
    МВ110-220.8АС
    плк
    у: ±0,25 %
    ИК
    температуры
    от 0 до 200 °C
    у: ±0,4 %
    дтс
    (от 4 до 20 мА)
    у: ±0,25 %
    МВ110-220.8АС
    плк
    у: ±0,25 %
    ИК расхода
    от 0,3 до 7 м3
    у: ±0,25 %
    РВШ-ТА
    (RS-485)
    у: ±0,25 %
    -
    плк
    -
    ИК массы
    от 5 до 3000 г
    А: ±0,05 г от 5 г до 500 г включ.;
    А: ±0,1 г
    св. 500 г до 2 кг включ.;
    А: ±0,15 г
    св. 2 кг до 3 кг включ.
    Весы (RS-485)
    А: ±0,05 г от 5 г до 500 г включ.;
    А: ±0,1 г
    св. 500 г до 2 кг включ.;
    А: ±0,15 г
    св. 2 кг до 3 кг включ.
    -
    плк
    -
    ИК виброскорос тей
    от 0,1 до
    200 м/с2
    6: ±8,55 %
    Акселерометры (от 0 до 2040 мВ) в комплекте с КИМ 8108 (RS-485)
    3А0: ±0,07 %; 8КдСН : ±5 %; Ап: ±0,5 %;
    §авп : ±1 %; 7ачх : ±5 %;
    А кг : ±0,05 %;
    5ким : ±3 %
    -
    плк
    -
    Продолжение таблицы 2
    1
    2
    3
    5
    6
    7
    8
    9
    Примечания
    • 1 Нормальные условия измерений:
    • - температура окружающей среды от 15 до 25 °C;
    • - относительная влажность без конденсации влаги от 30 до 80 %;
    • - атмосферное давление от 84 до 106 кПа.
    • 2 Приняты следующие обозначения:
    у - приведенная погрешность, %. За нормирующее значение принята разность между максимальным и минимальным значениями диапазона измерений;
    Д - абсолютная погрешность;
    5 - относительная погрешность, %;
    6А0 - относительная погрешность эталонного средства измерений параметров вибрации, входящего в состав поверочной виброустановки, %;
    8К°СН - предельное значение отклонения коэффициента преобразования виброскорости первичного ИП от номинального значения при измерении на базовой частоте, %;
    Дп - погрешность, вызванная наличием поперечного движения вибростола поверочной виброустановки, %;
    5   - нелинейность амплитудной характеристики первичного ИП, %;
    уАЧХ - неравномерность амплитудно-частотной характеристики первичного ИП, %;
    Дкг - погрешность, вызванная наличием высших гармонических составляющих в законе движения вибростола поверочной виброустановки, %;
    8КИМ - пределы допускаемой относительной погрешности измерений виброускорения, виброскорости и виброперемещения на базовых частотах в нормальных условиях измерений, %.
    Продолжение таблицы 2
    1
    2
    3
    5
    6
    7
    8
    9
    • 3 Пределы допускаемой основной погрешности ПК рассчитывают по формулам:
    • - приведенная /ж, %:
    Гик=±11-\1гпп + Увп ,
    где упп - пределы допускаемой основной приведенной погрешности первичного ИП ПК, %.
    увп - пределы допускаемой основной приведенной погрешности вторичной части ПК, %;
    • 4 Относительная погрешность ПК виброскоростей рассчитывается по формуле:
    8”к = ±1.1 •     + (л“ У ± Ап + (8°" Г + Г1,х + Акг + «5™
    • 5 Для расчета погрешности ПК в условиях эксплуатации:
    • - приводят форму представления основных и дополнительных погрешностей измерительных компонентов ПК к единому виду (приведенная, относительная, абсолютная);
    для каждого измерительного компонента ПК рассчитывают пределы допускаемых значений погрешности в условиях эксплуатации путем учета основной и дополнительных погрешностей от влияющих факторов.
    Пределы допускаемых значений погрешности измерительного компонента ИК в условиях эксплуатации Дся рассчитывают по формуле Аси =±А|Ао+ЕАг2 >
    V        /=0
    где Ао - пределы допускаемой основной погрешности измерительного компонента;
    Л.      погрешности измерительного компонента от i-ro влияющего фактора в условиях эксплуатации при общем числе п учитываемых
    влияющих факторов.
    Для каждого ИК рассчитывают границы, в которых с вероятностью, равной 0,95, должна находиться его погрешность в условиях эксплуатации, Лж по формуле
    A»«=±i.iJx<W.
    где АСЯу. - пределы допускаемых значений погрешности Лся j-го измерительного компонента ИК в условиях эксплуатации.
    Таблица 3 -Технические характеристики
    Наименование характеристики
    Значение
    Параметры электрического питания:
    • - напряжение переменного тока, В
    • - частота переменного тока, Г ц
    от 187 до 253
    50±1
    Условия эксплуатации:
    • - температура окружающей среды в месте установки первичных ИП, °С
    • - температура окружающей среды в месте установки вторичной части ИК (поддерживается вспомогательными устройствами), °С
    • - относительная влажность (без конденсации), %
    - атмосферное давление, кПа
    от +15 до +30
    от +15 до +25
    от 30 до 80 от 84,0 до 106,7
    Знак утверждения типа наносится на маркировочную табличку, титульный лист паспорта и руководства по эксплуатации типографским способом.
    Комплектность средства измерений
    Таблица 4 - Комплектность средства измерений
    Наименование
    Обозначение
    Количество, шт./экз.
    Система компьютерная измерительно-регистрирующая
    ТРН-23112
    1
    Паспорт
    ТРН.002.000.00 СИ.ПС
    1
    Руководство по эксплуатации
    ТРН.002.000.00 СИ.РЭ
    1
    Сведения о методиках (методах) измерений приведены в разделе 2.6 «Описание системы» руководства по эксплуатации ТРН.002.000.00 СИ.РЭ.
    Нормативные документы, устанавливающие требования к средству измерений Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А».
    Правообладатель Общество с ограниченной ответственностью «Научно-производственный центр «Самара» (ООО «НПЦ «Самара»)
    ИНН 6315644899
    Юридический адрес: 443001, Самарская обл., г. Самара, ул. Ульяновская, д. 52/55
    Общество с ограниченной ответственностью «Научно-производственный центр
    «Самара» (ООО «НПЦ «Самара»)
    ИНН 6315644899
    Юридический адрес: 443001, Самарская обл., г. Самара, ул. Ульяновская, д. 52/55
    Адрес места осуществления деятельности: 443022, г. Самара, Гаражный пр-д, д. 3

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
    Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
    Телефон: +7 (495) 108 69 50
    E-mail: info@metrologiya.prommashtest.ru

    Правообладатель

    Общество с ограниченной ответственностью «Научно-производственный центр «Самара» (ООО «НПЦ «Самара»)
    ИНН 6315644899
    Юридический адрес: 443001, Самарская обл., г. Самара, ул. Ульяновская, д. 52/55

    Принцип действия системы основан на непрерывном измерении, преобразовании и обработке при помощи программируемого логического контроллера ПЛК110 (далее -ПЛК) и модулей аналогового ввода МВ110 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 51291-12) (далее - МВ110) входных сигналов, поступающих по измерительным каналам (далее - ИК) от первичных и промежуточных измерительных преобразователей (далее - ИП).

    Система осуществляет измерение параметров технологического процесса следующим образом:

    • - первичные ИП преобразуют текущие значения параметров технологического процесса в аналоговые электрические сигналы силы постоянного тока от 4 до 20 мА и цифровые сигналы (RS-485);

    • - аналоговые электрические сигналы силы постоянного тока от 4 до 20 мА от первичных ИП поступают на входы модулей МВ110-220.8АС (далее - МВ110-220.8АС) и далее на входы ПЛК;

    • - цифровые сигналы (RS-485) от первичных ИП поступают на входы ПЛК.

    Цифровые коды, преобразованные посредством модулей ввода аналоговых сигналов в значения физических параметров технологического процесса, отображаются на мнемосхемах мониторов операторских станций управления в виде числовых значений, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем, а также интегрируется в базу данных системы.

    В состав системы, применяемые в качестве первичных ИП ИК, входят:

    • - датчики давления МИДА-13П (далее - МИДА) (регистрационный номер 17636-17);

    • - термопреобразователи сопротивления ДТС (далее -ДТС) (регистрационный номер 28354-10);

    • - расходомеры-счетчики жидкости «РВШ-ТА» (далее - РВШ-ТА) (регистрационный номер 78390-20);

    • - весы лабораторные ВК (далее - весы) (регистрационный номер 48026-11);

    • - модули контрольно-измерительные КИМ 8108 (далее - КИМ 8108) (регистрационный номер 87469-22);

    - акселерометры пьезоэлектрические ВС (далее - акселерометры) (регистрационный номер 90793-23) в комплекте с модулем контрольно-измерительные КИМ 8108 (далее - КИМ 8108) (регистрационный номер 87469-22).

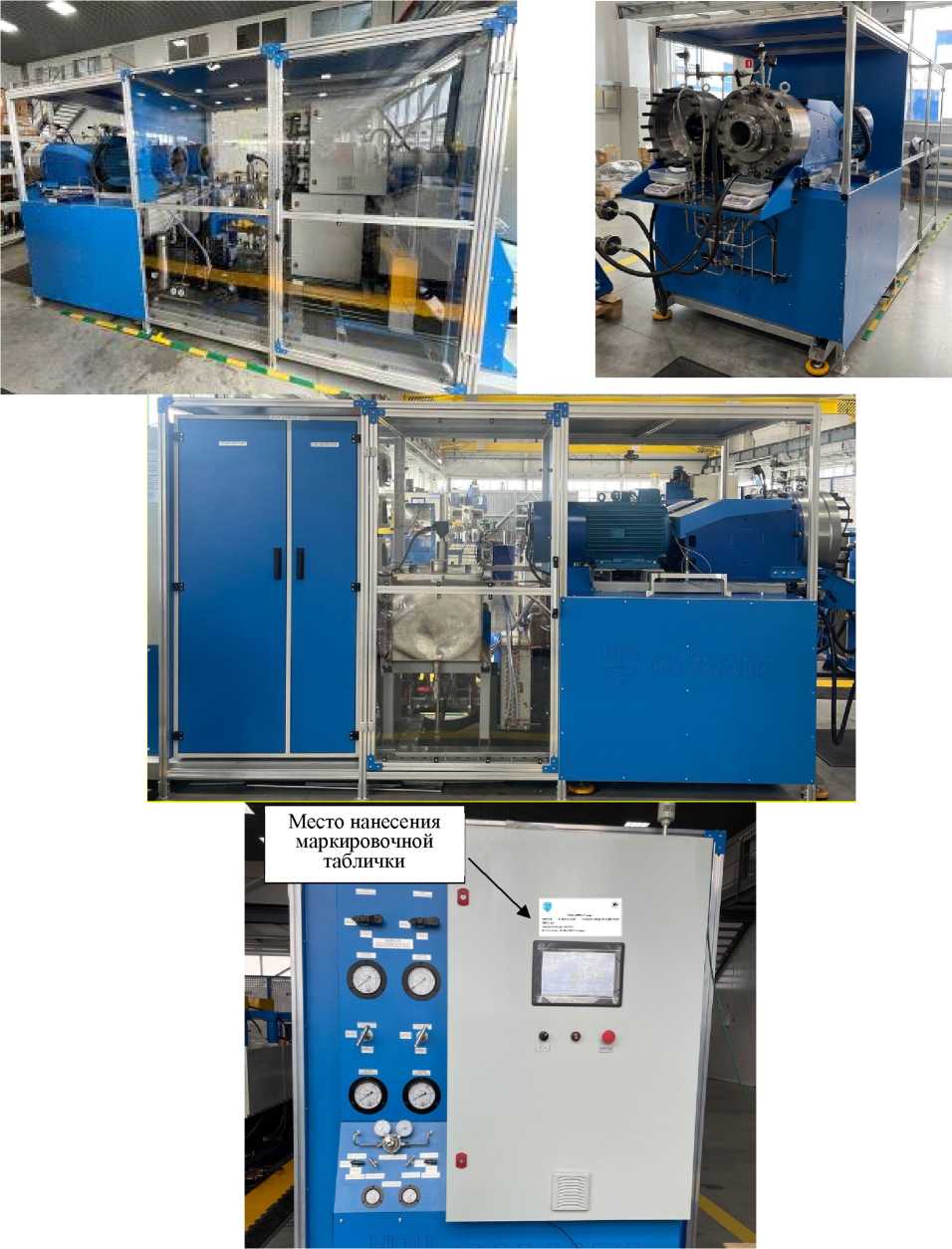

    Общий вид системы представлен на рисунке 1.

    Внешний вид. Система компьютерная измерительно-регистрирующая (ТРН-23112), http://oei-analitika.ru

    Рисунок 1 - Общий вид системы

    К настоящему типу средства измерений относится система с заводским номером СИ23112.

    Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв кириллицы, нанесен на маркировочную табличку корпуса системы. Общий вид маркировочной таблички представлен на рисунке 2.

    Нанесение знака поверки на систему не предусмотрено.

    Пломбирование системы не предусмотрено.

    Внешний вид. Система компьютерная измерительно-регистрирующая (ТРН-23112), http://oei-analitika.ru

    САМАРА

    нпц

    ООО «НПЦ «Самара»

    Система компьютерная измерительно-регистрирующая

    ТРН-23112

    Заводской номер: СИ23112

    Изготовитель: ООО «НПЦ «Самара»

    Рисунок 2 - Общий вид маркировочной таблички


    Таблица 4 -

    Наименование

    Обозначение

    Количество, шт./экз.

    Система компьютерная измерительно-регистрирующая

    ТРН-23112

    1

    Паспорт

    ТРН.002.000.00 СИ.ПС

    1

    Руководство по эксплуатации

    ТРН.002.000.00 СИ.РЭ

    1


    Метрологические характеристики вторичной части ИК системы приведены в таблице 1 и 2.

    Таблица 1 - Метрологические характеристики вторичной части ИК системы при измерении сигналов силы постоянного тока от 4 до 20 мА

    Тип модуля

    Контроллер

    Пределы допускаемой основной приведенной погрешности, %

    МВ110-220.8АС

    ПЛК

    ±0,25

    Таблица 2 - Метрологические характеристики ИК системы

    Метрологические характеристики ИК

    Метрологические характе

    зистики измерительных компонентов ИК

    Первичный ИИ

    Вторичная часть

    Наименован не ИК

    Диапазоны измерений

    Пределы допускаемой основной погрешност и измерений

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности измерений

    Тип модуля ввода/вывода

    Контроллер

    Пределы допускаемой основной погрешност и измерений

    1

    2

    3

    5

    6

    7

    8

    9

    ИК давления

    от 0 до 25

    МПа

    у: ±0,4 %

    МИДА

    (от 4 до 20 мА)

    у: ±0,25 %

    МВ110-220.8АС

    плк

    у: ±0,25 %

    ИК

    температуры

    от 0 до 200 °C

    у: ±0,4 %

    дтс

    (от 4 до 20 мА)

    у: ±0,25 %

    МВ110-220.8АС

    плк

    у: ±0,25 %

    ИК расхода

    от 0,3 до 7 м3

    у: ±0,25 %

    РВШ-ТА

    (RS-485)

    у: ±0,25 %

    -

    плк

    -

    ИК массы

    от 5 до 3000 г

    А: ±0,05 г от 5 г до 500 г включ.;

    А: ±0,1 г

    св. 500 г до 2 кг включ.;

    А: ±0,15 г

    св. 2 кг до 3 кг включ.

    Весы (RS-485)

    А: ±0,05 г от 5 г до 500 г включ.;

    А: ±0,1 г

    св. 500 г до 2 кг включ.;

    А: ±0,15 г

    св. 2 кг до 3 кг включ.

    -

    плк

    -

    ИК виброскорос тей

    от 0,1 до

    200 м/с2

    6: ±8,55 %

    Акселерометры (от 0 до 2040 мВ) в комплекте с КИМ 8108 (RS-485)

    3А0: ±0,07 %; 8КдСН : ±5 %; Ап: ±0,5 %;

    §авп : ±1 %; 7ачх : ±5 %;

    А кг : ±0,05 %;

    5ким : ±3 %

    -

    плк

    -

    Продолжение таблицы 2

    1

    2

    3

    5

    6

    7

    8

    9

    Примечания

    • 1 Нормальные условия измерений:

    • - температура окружающей среды от 15 до 25 °C;

    • - относительная влажность без конденсации влаги от 30 до 80 %;

    • - атмосферное давление от 84 до 106 кПа.

    • 2 Приняты следующие обозначения:

    у - приведенная погрешность, %. За нормирующее значение принята разность между максимальным и минимальным значениями диапазона измерений;

    Д - абсолютная погрешность;

    5 - относительная погрешность, %;

    6А0 - относительная погрешность эталонного средства измерений параметров вибрации, входящего в состав поверочной виброустановки, %;

    8К°СН - предельное значение отклонения коэффициента преобразования виброскорости первичного ИП от номинального значения при измерении на базовой частоте, %;

    Дп - погрешность, вызванная наличием поперечного движения вибростола поверочной виброустановки, %;

    5   - нелинейность амплитудной характеристики первичного ИП, %;

    уАЧХ - неравномерность амплитудно-частотной характеристики первичного ИП, %;

    Дкг - погрешность, вызванная наличием высших гармонических составляющих в законе движения вибростола поверочной виброустановки, %;

    8КИМ - пределы допускаемой относительной погрешности измерений виброускорения, виброскорости и виброперемещения на базовых частотах в нормальных условиях измерений, %.

    Продолжение таблицы 2

    1

    2

    3

    5

    6

    7

    8

    9

    • 3 Пределы допускаемой основной погрешности ПК рассчитывают по формулам:

    • - приведенная /ж, %:

    Гик=±11-\1гпп + Увп ,

    где упп - пределы допускаемой основной приведенной погрешности первичного ИП ПК, %.

    увп - пределы допускаемой основной приведенной погрешности вторичной части ПК, %;

    • 4 Относительная погрешность ПК виброскоростей рассчитывается по формуле:

    8”к = ±1.1 •     + (л“ У ± Ап + (8°" Г + Г1,х + Акг + «5™

    • 5 Для расчета погрешности ПК в условиях эксплуатации:

    • - приводят форму представления основных и дополнительных погрешностей измерительных компонентов ПК к единому виду (приведенная, относительная, абсолютная);

    для каждого измерительного компонента ПК рассчитывают пределы допускаемых значений погрешности в условиях эксплуатации путем учета основной и дополнительных погрешностей от влияющих факторов.

    Пределы допускаемых значений погрешности измерительного компонента ИК в условиях эксплуатации Дся рассчитывают по формуле Аси =±А|Ао+ЕАг2 >

    V        /=0

    где Ао - пределы допускаемой основной погрешности измерительного компонента;

    Л.      погрешности измерительного компонента от i-ro влияющего фактора в условиях эксплуатации при общем числе п учитываемых

    влияющих факторов.

    Для каждого ИК рассчитывают границы, в которых с вероятностью, равной 0,95, должна находиться его погрешность в условиях эксплуатации, Лж по формуле

    A»«=±i.iJx<W.

    где АСЯу. - пределы допускаемых значений погрешности Лся j-го измерительного компонента ИК в условиях эксплуатации.

    Таблица 3 -Технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Г ц

    от 187 до 253

    50±1

    Условия эксплуатации:

    • - температура окружающей среды в месте установки первичных ИП, °С

    • - температура окружающей среды в месте установки вторичной части ИК (поддерживается вспомогательными устройствами), °С

    • - относительная влажность (без конденсации), %

    - атмосферное давление, кПа

    от +15 до +30

    от +15 до +25

    от 30 до 80 от 84,0 до 106,7


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
