Номер по Госреестру СИ: 95524-25
95524-25 Машины для испытаний материалов
(TESTING)
Назначение средства измерений:
Машины для испытаний материалов TESTING (далее - машины) предназначены для измерения силы при испытании образцов или изделий из бетона и цемента на сжатие и/или изгиб.

Внешний вид.
Машины для испытаний материалов
Рисунок № 1

Внешний вид.
Машины для испытаний материалов
Рисунок № 2

Внешний вид.
Машины для испытаний материалов
Рисунок № 3

Внешний вид.
Машины для испытаний материалов
Рисунок № 4

Внешний вид.
Машины для испытаний материалов
Рисунок № 5

Внешний вид.
Машины для испытаний материалов
Рисунок № 6

Внешний вид.
Машины для испытаний материалов
Рисунок № 7
Программное обеспечение
Машина имеет метрологически значимое программное обеспечение «Test&Motion plus», предназначенное для автоматизированного сбора данных, хранения, обработки и контроля состояния машины.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Test&Motion plus |
|
Номер версии (идентификационный номер) ПО |
5.5.5.Х |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в главе 5.5 «Испытания» документов:-
- «Руководство по эксплуатации. Машины для испытаний материалов TESTING. Комбинированные установки для сжатия / изгиба проб цемента, строительного раствора и гипса»;
-
- «Руководство по эксплуатации. Машины для испытаний материалов TESTING. Компрессионные установки с контроллером DOLI для проб из бетонных образцов»;
-
- «Руководство по эксплуатации. Машины для испытаний материалов TESTING. Комбинированные машины для сжатия / изгиба бетонных проб»;
-
- «Руководство по эксплуатации. Машины для испытаний материалов TESTING. Машины для испытания бетонных железнодорожных шпал на изгиб».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
«Стандарт предприятия. Машины для испытаний материалов TESTING».
ПравообладательTESTING Bluhm & Feuerherdt GmbH, Германия
Адрес: Motzener StraBe 26 b, 12277 Berlin, Germany
Тел.: +49307109645-0
E-mail: info@testing.de
Изготовитель
TESTING Bluhm & Feuerherdt GmbH, ГерманияАдрес: Motzener StraBe 26 b, 12277 Berlin, Germany
Тел.: +49307109645-0
E-mail: info@testing.de
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1, помещ. 10, эт. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
TESTING Bluhm & Feuerherdt GmbH, ГерманияАдрес: Motzener StraBe 26 b, 12277 Berlin, Germany
Тел.: +49307109645-0
E-mail: info@testing.de
Принцип действия машин основан на преобразовании давления в гидроцилиндре, пропорционально измеряемой силе, в электрический сигнал с последующей его обработкой.
Конструктивно машины выполнены в виде рамы, имеющей верхнее и нижнее основания, соединенные вертикальными направляющими колоннами, на которых установлены одна подвижная и одна неподвижная плиты цилиндрической формы, а также блока обработки и индикации в виде отдельного блока.
Система управления состоит из датчика давления в гидроцилиндре, датчиков концевых индуктивных, блока обработки и индикации и предназначена для управления нагружающим устройством, измерения силы при деформации образцов испытуемых материалов, обработки и вывода результатов измерений на стрелочный или цифровой индикатор.
При проведении измерений испытываемый образец размещают в рабочем пространстве между верхней и нижней нажимными плитами. Перемещение подвижной плиты воздействует на образец, вызывая его деформацию вплоть до разрушения.
Выпускаемые модификации машин отличаются: внешним видом, наибольшим пределом измерений силы, габаритными размерами и массой.
Идентификация машины осуществляется методом визуального осмотра маркировочной таблички, прикреплённой на корпусах силозадающего модуля и модуля управления, отображающую информацию о модификации машины и заводском номере.
К средствам измерений данного типа относятся машины для испытаний материалов TESTING модификаций TESTING 22.1101.01-SV-I20; TESTING 22.1102.01-SV-I20; TESTING 22.1103.01-SV-I20; TESTING 21.2401.01-SV-I20; TESTING 22.2402.01-SV-I20; TESTING 22.1401.S1-SV-I20; TESTING 23.1401.01-SV-I20.
Пломбирование крепёжных винтов корпуса машин не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер в числовом формате наносится методом печати на маркировочную табличку, расположенную корпусе машины.
Нанесение знака поверки на машины не предусмотрено.
Общий вид машин представлен на рисунках 1-5.
Место расположения маркировочной таблички представлено на рисунке 6.
Общий вид маркировочной таблички представлен на рисунке 7.

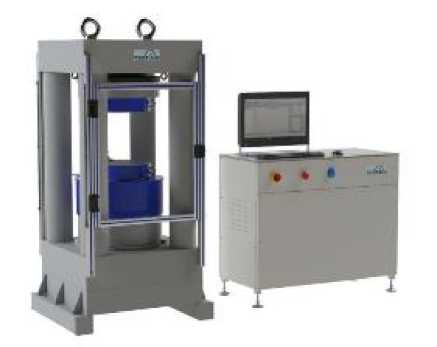

Рисунок 1 - Общий вид машин модификаций
TESTING 22.1101.01-SV-I20,
TESTING 22.1102.01-SV-I20,
TESTING 22.1103.01-SV-I20

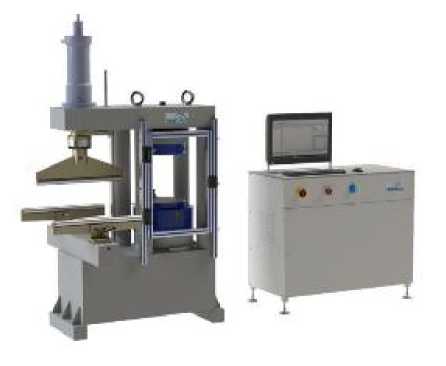

Рисунок 2 - Общий вид машин модификации
TESTING 22.2402.01-SV-I20

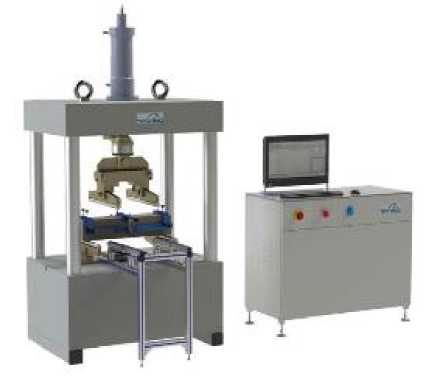

Рисунок 3 - Общий вид машин модификации
TESTING 22.1401.S1-SV-I20

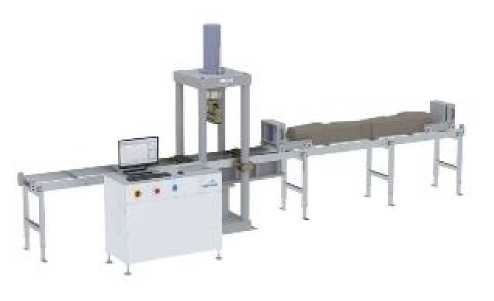

Рисунок 4 - Общий вид машин модификации
TESTING 23.1401.01-SV-I20

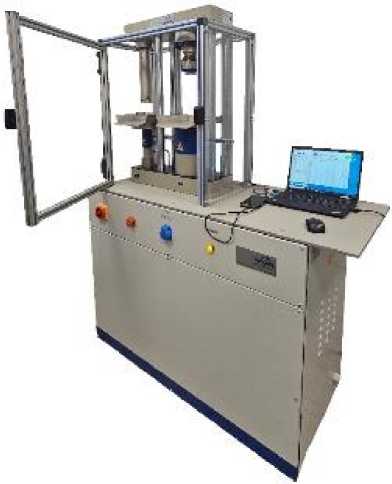

Рисунок 5 - Общий вид машин модификации
TESTING 21.2401.01-SV-I20
Рисунок 6 - Общий вид маркировочной таблички
Место расположения маркировочной таблички

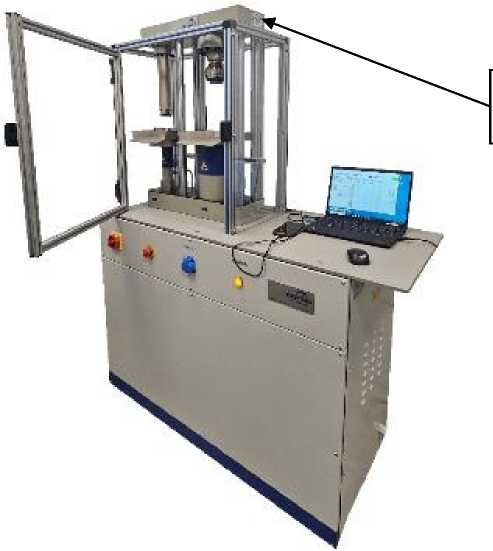

Рисунок 7 - Место расположения маркировочной таблички
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Машина для испытаний материалов^ |
TESTING |
1 шт. |
|
Модуль силозадающий 1) |
- |
1 шт. |
|
Модуль управления |
- |
1 шт. |
|
Приспособления для удержания, фиксации или захвата испытываемого образца |
- |
1 комплект 2) |
|
Ноутбук |
- |
По заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
| ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
TESTING 22.1101.01-SV-I20 |
TESTING 22.1102.01- SV-I20 |
TESTING 22.1103.01-SV- 120 |
TESTING 22.2402.01- SV-I20 |
TESTING 22.1401.S1- SV-I20 |
TESTING 23.1401.01- SV-I20 |
TESTING 21.2401.01- SV-I20 |
|
Диапазон измерений силы (сжатие), кН |
от 60 до 3000 |
от 80 до 4000 |
от 100 до 5000 |
от 60 до 3000 |
- |
- |
от 3 до 300 |
|
Диапазон измерений силы (изгиб), кН |
- |
- |
- |
от 1 до 150 |
от 3 до 300 |
от 6 до 600 |
от 0,2 до 15 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±1 | ||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
TESTING 22.1101.01- SV-I20 |
TESTING 22.1102.01- SV-I20 |
TESTING 22.1103.01-SV- 120 |
TESTING 22.2402.01-SV- 120 |
TESTING 22.1401.Sl-SV- 120 |
TESTING 23.1401.01- SV-I20 |
TESTING 21.2401.01- SV-I20 |
|
Высота рабочего пространства, мм, не более |
315 |
340 |
340 |
340 |
240 |
420 |
210 |
|
Высота образцов или изделий из бетона, мм, не более |
315 |
340 |
340 |
340 |
240 |
415 |
165 |
|
Г абаритные размеры опор (ДлинахШирина), применяемых при испытании на изгиб, мм, не более |
- |
- |
- |
- |
- |
- |
50x10 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
TESTING 22.1101.01- SV-I20 |
TESTING 22.1102.01- SV-I20 |
TESTING 22.1103.01-SV- 120 |
TESTING 22.2402.01-SV-120 |
TESTING 22.1401.Sl-SV- 120 |
TESTING 23.1401.01- SV-I20 |
TESTING 21.2401.01- SV-I20 |
|
Максимальный ход поршня, мм, не более |
- |
- |
- |
- |
- |
- |
60 |
|
Рабочий ход штока, мм, не более |
100 |
100 |
100 |
100/220 |
250 |
300 |
- |
|
Г абаритные размеры (Длина х Ширина х В ысо та), мм, не более |
740x650x1680 |
930x890x1960 |
1100x1000x2020 |
1170x1050x2280 |
1200x850x2450 |
700x900x2950 |
1200x570x19 50 |
|
Масса, кг, не более |
2100 |
4500 |
5500 |
2800 |
4500 |
2600 |
550 |
|
Напряжение, В |
400 | ||||||
|
Частота, Г ц |
50 | ||||||
|
Потребляемая мощность, кВт |
1,5 |
4 |
4 |
1,5 |
1,5 |
1,5 |
1,1 |
|
Условия эксплуатации:
|
от +15 до +35 от 30 до 80 | ||||||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
15000 |
