Сведения о средстве измерений: 95499-25 Система измерений количества и показателей качества нефтепродуктов № 1235

Номер по Госреестру СИ: 95499-25
95499-25 Система измерений количества и показателей качества нефтепродуктов № 1235
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества нефтепродуктов № 1235 (далее по тексту - СИКН) предназначена для автоматизированного измерения массы нефтепродуктов.

сертификация программного обеспечения

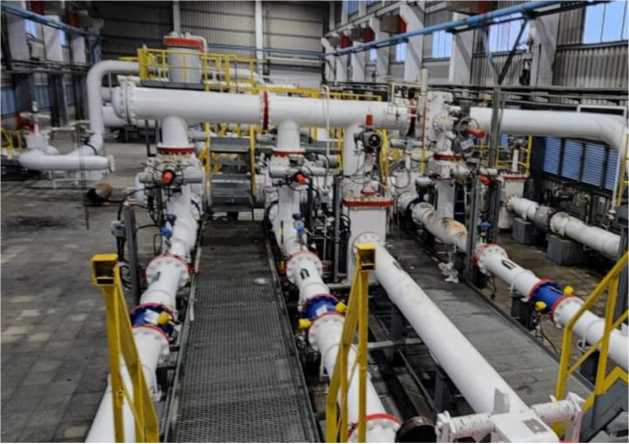

Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 1235, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефтепродуктов № 1235
Рисунок № 1

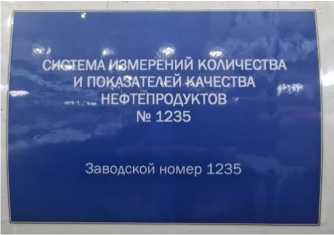

Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 1235, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система измерений количества и показателей качества нефтепродуктов № 1235
Рисунок № 2

Общие сведения

Дата публикации - 09.09.2025
Срок свидетельства -
Номер записи - 197274
ID в реестре СИ - 1425644
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Нет
Методика поверки

Модификации СИ

-,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Транснефть - Порт Приморск" (ООО "Транснефть - Порт Приморск")
Страна - РОССИЯ
Населенный пункт - Ленинградская обл., Выборгский район, проезд Портовый
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№980 от 2025.05.19 ПРИКАЗ Об утверждении типов средств измерений (16)

№1733 от 2025.08.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)

№1733 от 2025.08.21 О внесении изменений в сведения об утвержденных типах средств измерений

№1733 от 2025.08.21 О внесении изменений в сведения об утвержденных типах средств измерений

Наличие аналогов СИ: Система измерений количества и показателей качества нефтепродуктов № 1235 (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Транснефть - Порт Приморск" (ООО "Транснефть - Порт Приморск")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80819-20

 Система измерений количества и показателей качества нефти № 727,
Общество с ограниченной ответственностью "Транснефть - Порт Приморск" (ООО "Транснефть - Порт Приморск") (РОССИЯ Ленинградская обл., Выборгский район, проезд Портовый) 		ОТ
МП 		1 год
91317-24

 Система измерений количества и показателей качества нефти № 940,
Общество с ограниченной ответственностью "Транснефть - Порт Приморск" (ООО "Транснефть - Порт Приморск") (РОССИЯ Ленинградская обл., Выборгский район, проезд Портовый) 		ОТ
МП 		1 год
94666-25

 Система измерений количества и показателей качества нефти № 725, Обозначение отсутствует
Общество с ограниченной ответственностью "Транснефть - Порт Приморск" (ООО "Транснефть - Порт Приморск") (РОССИЯ Ленинградская обл., Выборгский район, проезд Портовый) 		ОТ
МП 		1 год
94903-25

 Система измерений количества и показателей качества нефти № 726, Обозначение отсутствует
Общество с ограниченной ответственностью "Транснефть - Порт Приморск" (ООО "Транснефть - Порт Приморск") (РОССИЯ Ленинградская обл., Выборгский район, проезд Портовый) 		ОТ
МП 		1 год
95486-25

 Резервуар вертикальный стальной цилиндрический, РВСП-20000
Общество с ограниченной ответственностью "Транснефть - Порт Приморск" (ООО "Транснефть - Порт Приморск") (РОССИЯ Ленинградская обл., Выборгский район, проезд Портовый) 		ОТ
МП 		5 лет
95499-25

 Система измерений количества и показателей качества нефтепродуктов № 1235, Обозначение отсутствует
Общество с ограниченной ответственностью "Транснефть - Порт Приморск" (ООО "Транснефть - Порт Приморск") (РОССИЯ Ленинградская обл., Выборгский район, проезд Портовый) 		ОТ
МП 		1 год
95518-25

 Система измерений количества и показателей качества нефтепродуктов № 1225, Обозначение отсутствует
Общество с ограниченной ответственностью "Транснефть - Порт Приморск" (ООО "Транснефть - Порт Приморск") (РОССИЯ Ленинградская обл., Выборгский район, проезд Портовый) 		ОТ
МП 		1 год
Отчет - MI_21 Регистрация типов СИ в ФГИС АРШИН по годам (год, кол-во)

Бесплатный

Кто поверяет Система измерений количества и показателей качества нефтепродуктов № 1235 (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
(RA.RU.311501)
  • -
    		•  2 2 0 0 2 2 0

    Стоимость поверки Система измерений количества и показателей качества нефтепродуктов № 1235 (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном месте оператора (далее - АРМ) оператора.

    ПО АРМ оператора не содержит метрологически значимой части.

    Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 2 - Идентификационные данные ПО СИКН

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogConverter.app

    Номер версии (идентификационный номер) ПО

    1.2.14.1

    Цифровой идентификатор ПО

    9319307D

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.7.14.3

    Цифровой идентификатор ПО

    17D43552

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.14.18

    Цифровой идентификатор ПО

    5FD2677A

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.14.20

    Цифровой идентификатор ПО

    CB6B884C

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.14.11

    Цифровой идентификатор ПО

    116E8FC5

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.14.28

    Цифровой идентификатор ПО

    3836BADF

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.14.3

    Цифровой идентификатор ПО

    4EF156E4

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.14.6

    Цифровой идентификатор ПО

    4D07BD66

    Пр одолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.14.5

    Цифровой идентификатор ПО

    D19D9225

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.14.4

    Цифровой идентификатор ПО

    3A4CE55B

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    E56EAB1E

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.14.12

    Цифровой идентификатор ПО

    23F21EA1

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.14.17

    Цифровой идентификатор ПО

    71C65879

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.14.1

    Цифровой идентификатор ПО

    62C75A03

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.14.5

    Цифровой идентификатор ПО

    B8DF3368

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    F3B1C494

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.14.50

    Цифровой идентификатор ПО

    232DDC3F

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.14.4

    Цифровой идентификатор ПО

    6A8CF172

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.14.14

    Цифровой идентификатор ПО

    32D8262B

    Пр одолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    F70067AC

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    35DD379D

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.14.1

    Цифровой идентификатор ПО

    9F5CD8E8

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.14.2

    Цифровой идентификатор ПО

    5C9E0FFE

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    AB567359

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.14.34

    Цифровой идентификатор ПО

    ED6637F5

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.14.33

    Цифровой идентификатор ПО

    8D37552D

    Примечания

    • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН.

    • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв.

    • 3. Алгоритм вычисления цифрового идентификатора - CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 1235», свидетельство об аттестации № 493-RA.RU.312546-2024.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.3.1)

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

    Правообладатель

    Общество с ограниченной ответственностью «Транснефть - Порт Приморск» (ООО «Транснефть - Порт Приморск»)

    ИНН 4704045809

    Юридический адрес: 188910, Ленинградская обл., Выборгский р-он, проезд Портовый (Приморская тер.), д. 7

    Изготовитель

    Общество с ограниченной ответственностью «Транснефть - Порт Приморск» (ООО «Транснефть - Порт Приморск»)
    ИНН 4704045809
    Адрес: 188910, Ленинградская обл., Выборгский р-он, проезд Портовый (Приморская тер.), д. 7
    Телефон: +7 (81378) 7-87-78
    Факс: +7 (81378) 7-87-20
    E-mail: info@prm.transneft.ru

    Испытательный центр

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон: (495) 950-87-00, факс: (495) 950-85-97
    Web-сайт: https://m etrol ogy .transneft.ru/
    E-mail: cmo@cmo.transneft.ru

    Правообладатель

    Общество с ограниченной ответственностью «Транснефть - Порт Приморск» (ООО «Транснефть - Порт Приморск»)
    ИНН 4704045809
    Юридический адрес: 188910, Ленинградская обл., Выборгский р-он, проезд Портовый (Приморская тер.), д. 7

    Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефтепродуктов по результатам измерений:

    • - объёма нефтепродуктов с помощью преобразователей расхода, давления и температуры;

    • - плотности нефтепродуктов с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.

    СИКН, заводской № 1235, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефтепродуктов (далее по тексту - БИК), системы сбора и обработки информации (далее по тексту - СОИ), узла подключения поверочной установки (УП ПУ). БИЛ состоит из двух рабочих измерительных линий (далее - ИЛ) и одной контрольно-резервной ИЛ.

    Общий вид СИКН представлен на рисунке 1.

    Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 1235 (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 1 - Общий вид СИКН

    В состав СИКН входят средства измерений, приведенные в таблице 1.

    Таблица 1 - Перечень средств измерений

    Наименование средства измерений

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Преобразователи расхода жидкости турбинные HELIFLU TZ-N с Ду 16 ... 500 мм (далее - ПР)

    15427-01

    Преобразователи давления измерительные 3051

    14061-99

    Преобразователи давления измерительные 3051

    14061-04

    Термопреобразователи прецизионные ПТ 0304-ВТ

    77963-20

    Преобразователи измерительные 644

    14683-09

    Преобразователи измерительные 644

    14683-04

    Термопреобразователи сопротивления платиновые 65

    22257-11

    Термопреобразователи сопротивления платиновые 65

    22257-05

    Преобразователь плотности жидкости измерительный 7835

    15644-01

    Преобразователь плотности жидкости измерительный 7835

    15644-06

    Преобразователи плотности жидкости измерительные 7835

    52638-13

    Комплексы измерительно-вычислительные ТН-01

    67527-17

    В состав СИКН входят поверочная установка, показывающие средства измерений давления и температуры нефтепродуктов утвержденных типов. В БИК установлен преобразователь расхода для контроля выполнения условий изокинетичности пробоотбора.

    СИКН обеспечивает выполнение следующих функций:

    • - автоматическое измерение массы нефтепродуктов;

    • - автоматическое измерение технологических параметров (температуры и давления);

    • - автоматическое измерение показателей качества нефтепродукта (плотность);

    • - поверку и контроль метрологических характеристик ПР по стационарной поверочной трубопоршневой установке или по передвижной поверочной установке;

    • - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефтепродуктов, паспортов качества нефтепродуктов;

    • - защиту информации от несанкционированного доступа.

    Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.

    Пломбировка СИКН не предусмотрена.

    Нанесение знака поверки на СИКН не предусмотрено.

    Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 1235 (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 2 - Информационная табличка СИКН


    Таблица 6 - Комплектность СИКН

    Наименование

    Обозначение

    Количество шт./ экз.

    Система измерений количества и показателей качества нефтепродуктов № 1235

    -

    1

    Инструкция по эксплуатации

    -

    1

    Методика поверки

    -

    1


    Таблица 3 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений объемного расхода*, м3/ч

    от 200 до 3200

    Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, %

    ±0,25

    * Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений.

    Таблица 4 -Технические характеристики

    Наименование характеристики

    Значение

    Давление нефтепродукта, МПа

    от 0,16 до 1,6

    Режим работы СИКН

    непрерывный

    Измеряемая среда

    Топливо дизельное ЕВРО по ГОСТ 32511-2013 «Топливо дизельное ЕВРО.

    Технические условия»

    Физико-химические свойства измеряемой среды:

    • - температура, °С

    • - плотность при температуре 15 °С, кг/м3

    • - кинематическая вязкость при 40 °С, мм2/с (сСт)

    от -10 до +30 от 820 до 845 от 2,0 до 4,5

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    380 ±38 В, трехфазное

    220 ±22 В, однофазное

    50±1

    Условия эксплуатации:

    а) температура окружающей среды, °С:

    • - в месте установки БИЛ

    • - в месте установки ИВК

    б) относительная влажность в месте установки ИВК, %

    в) атмосферное давление, кПа

    от -36 до +37 от +10 до +35 от 30 до 80 от 84 до 106,7

    Таблица 5 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет, не менее

    10


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
