Номер по Госреестру СИ: 95493-25
95493-25 Системы видеоизмерительные
(HEXAGON OPTIV PERFOMANCE)
Назначение средства измерений:
Системы видеоизмерительные HEXAGON OPTIV PERFOMANCE (далее по тексту - системы) предназначены для бесконтактных и контактных измерений линейных и угловых размеров, взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.
Внешний вид.
Системы видеоизмерительные
Рисунок № 1
Внешний вид.
Системы видеоизмерительные
Рисунок № 2
Внешний вид.
Системы видеоизмерительные
Рисунок № 3
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства -
Номер записи - 197269
ID в реестре СИ - 1425639
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
OPTIV PERFOMANCE 443, OPTIV PERFOMANCE 322,
Производитель
Изготовитель - Hexagon Metrology GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№980 от 2025.05.19 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Системы видеоизмерительные (HEXAGON OPTIV PERFOMANCE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Системы видеоизмерительные (HEXAGON OPTIV PERFOMANCE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Системы видеоизмерительные (HEXAGON OPTIV PERFOMANCE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В системах используется программное обеспечение (ПО), которое выполняет функции управления системой, отображения, сбора, обработки и сохранения результатов измерений.
Влияние программного обеспечения на метрологические характеристики систем учтено при нормировании метрологических характеристик.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентш |
икационные данные (признаки) |
Значение |
|
Идентш |
икационное наименование ПО |
PC-DMIS CAD++ |
|
Номер версии (идентификационный номер) ПО, не ниже |
2018 R2 | |
|
Цифровой идентификатор ПО |
- | |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководств по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 4 «Управление системой видеоизмерительной» руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от F10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);
Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018).
ПравообладательHexagon Metrology GmbH, Германия
Адрес: Siegmund-Hiepe-Str. 2-12, 35578 Wetzlar
Телефон: +49 152 21832889
E-mail: wolfram.froehlich@hexagon.com
Web-сайт: www.hexagonmi.com
Изготовитель
Hexagon Metrology GmbH, ГерманияАдрес: Siegmund-Hiepe-Str. 2-12, 35578 Wetzlar
Телефон: +49 152 21832889
E-mail: wolfram.froehlich@hexagon.com Web-сайт: www.hexagonmi.com
Испытательный центр
Общество с ограниченной ответственностью «Омега Тест Групп» (ООО «ОТГ») Юридический адрес: 142117, Московская обл., г. Подольск, ул. Кирова, д. 62А, оф.102 Адрес осуществления деятельности: 111141, г. Москва, ул. Плеханова, д. 15А, стр. 3, помещ. 68/1, ком. 197-229Телефон (факс): +7 (499) 302-01-37
E-mail: info@omega-tg.com
Web-сайт: omega-tg.com
Правообладатель
Hexagon Metrology GmbH, ГерманияАдрес: Siegmund-Hiepe-Str. 2-12, 35578 Wetzlar
Телефон: +49 152 21832889
E-mail: wolfram.froehlich@hexagon.com
Web-сайт: www.hexagonmi.com
Принцип действия систем основан на считывании с измерительных шкал значений по осям X, Y, Z положения оптоэлектронного измерительного блока и/или контактного измерительного датчика с последующей обработкой данных в ПО.
Системы состоят из гранитного основания, подвижного измерительного столика, вертикальной колонны с оптоэлектронным измерительным блоком, включающим оптическую систему, контактный измерительный датчик и осветитель, а также блока управления системой (далее - ПК) и пульта управления.
Управление перемещениями по осям осуществляется при помощи ПК и пульта управления. Измерения проводятся в ручном и автоматическом режимах. При измерениях предусмотрена функция автофокусировки. В автоматическом режиме управление осуществляется с помощью ПК.
Системы изготовлены в следующих модификациях: OPTIV PERFOMANCE 322 зав. № 190405242GC и OPTIV PERFOMANCE 443 зав. №№ 190504672GC, 190505232GC. Модификации отличаются внешним видом, метрологическими и техническими характеристиками.
Пломбирование систем от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер наносится на маркировочную табличку, расположенную на правой стороне вертикальной колонны методом наклеивания этикетки.
Фотография общего вида системы модификации OPTIV PERFOMANCE 443 с указанием места нанесения заводского номер представлена на рисунке 1. Фотография общего вида системы модификации OPTIV PERFOMANCE 322 с указанием места нанесения заводского номера представлена на рисунке 2.

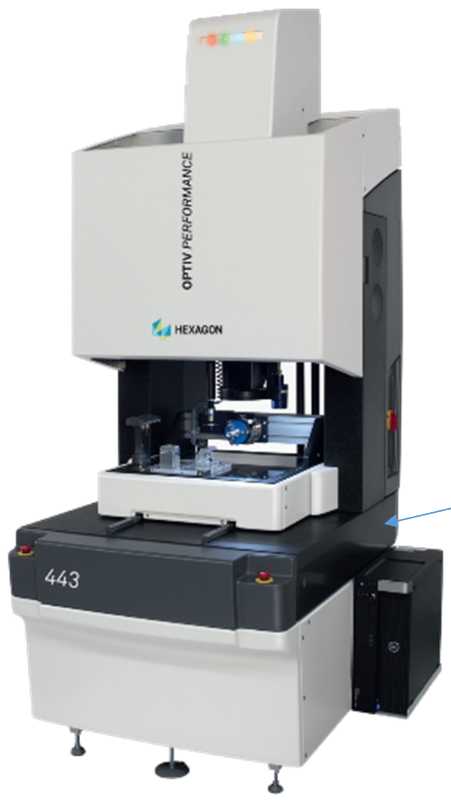

Рисунок 1 - Общий вид систем модификации OPTIV PERFOMANCE 443 с указанием места нанесения заводского номера
Место нанесения заводского номера
а) Общий вид системы

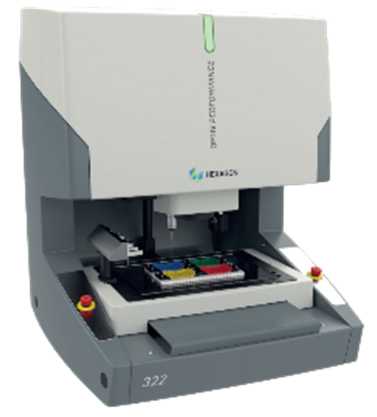

Рисунок 2 - Общий вид системы модификации OPTIV PERFOMANCE 322 с указанием места нанесения заводского номера

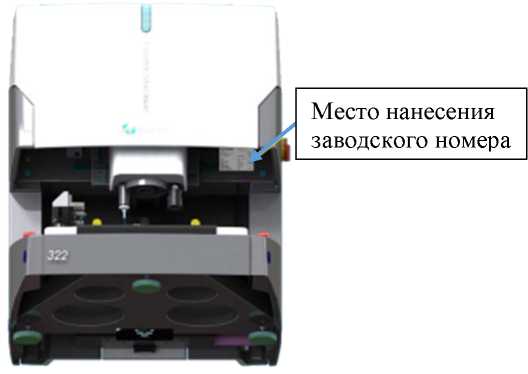

б) Место нанесения заводского номера
аблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Система видеоизмерительная HEXAGON |
OPTIV PERFOMANCE |
1 шт. |
|
ПК с предустановленным ПО |
- |
1 шт. |
|
Пульт управления |
- |
1 шт. |
|
USB-ключ |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
OPTIV PERFOMANCE 322 |
OPTIV PERFOMANCE 443 | |
|
Диапазон измерений линейных размеров, мм
|
от 0 до 300 от 0 до 200 от 0 до 200 |
от 0 до 400 от 0 до 400 от 0 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров с оптико-электронным измерительным блоком, мкм
|
±(1,9 + L/250) ±(1,9 + L/250) | |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров с контактным измерительным датчиком, мкм
|
±(1,9 + L/250) ±(1,9 + L/250) | |
|
Разрешение линейки, нм |
5 | |
|
Диапазон измерений плоского угла |
от 0 до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений плоского угла |
±20" | |
|
Примечание - Где L - измеряемая длина в миллиметрах. | ||
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
OPTIV PERFOMANCE 322 |
OPTIV PERFOMANCE 443 | |
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
230±23 | |
|
- частота переменного тока, Гц |
50,0±2,5 | |
|
Потребляемая мощность, В^А, не более |
600 |
1000 |
|
Масса, кг |
180 |
1100 |
|
Габаритные размеры, мм | ||
|
- длина |
788 |
863 |
|
- ширина |
890 |
1310 |
|
- высота |
939 |
2266 |
|
Условия эксплуатации: | ||
|
- температура окружающего воздуха, °С |
20±2 |
20±1 |
|
- относительная влажность воздуха, %, не более |
70 |
70 |
