Номер по Госреестру СИ: 95492-25
95492-25 Имитаторы сигналов глобальных навигационных спутниковых систем
(GSG)
Назначение средства измерений:
Имитаторы сигналов глобальных навигационных спутниковых систем GSG (далее — имитатор) предназначены для воспроизведения радиотехнических навигационных сигналов в соответствии с требованиями интерфейсных контрольных документов спутниковых навигационных систем. Имитаторы могут применяться в качестве рабочего эталона 2 разряда в соответствии с государственной поверочной схемой для координатно-временных средств измерений, утвержденной приказом Росстандарта № 1374 от 07.06.2024 г. с прослеживаемостью к государственному первичному специальному эталону координат местоположения ГЭТ 218-2022.
Внешний вид.
Имитаторы сигналов глобальных навигационных спутниковых систем
Рисунок № 1
Внешний вид.
Имитаторы сигналов глобальных навигационных спутниковых систем
Рисунок № 2
Внешний вид.
Имитаторы сигналов глобальных навигационных спутниковых систем
Рисунок № 3
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства -
Номер записи - 197268
ID в реестре СИ - 1425638
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "Spectracom Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1374 от 2022.06.07 ПРИКАЗ_Об утверждении типов средств измерений (24)
№980 от 2025.05.19 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Имитаторы сигналов глобальных навигационных спутниковых систем (GSG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Spectracom Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
58306-14 25.08.2019 |
Имитаторы сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS, GSG 5-й серии, GSG-62, GSG-64 Фирма "Spectracom Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
95492-25 |
Имитаторы сигналов глобальных навигационных спутниковых систем, GSG Фирма "Spectracom Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Имитаторы сигналов глобальных навигационных спутниковых систем (GSG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Имитаторы сигналов глобальных навигационных спутниковых систем (GSG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Имитатор работает под управлением специализированного программного обеспечения (далее - ПО).
ПО «GSG StudioView» представляет собой среду создания сценариев и обеспечивает реализацию функциональных возможностей имитатора сигналов по моделированию работы ГНСС в формате сценария.
Встроенное ПО «Firmware» определяет программную часть имитатора сигналов, формирует набор опций, характеризующих его технические возможности, а также обеспечивает воспроизведение сигналов имитации.
аблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование |
Firmware |
GSG StudioView |
|
Номер версии (идентификационный номер), не ниже |
7.0 |
5.0 |
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Конструкция имитатора сигналов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом и на лицевую панель имитатора сигналов.
Лист № 5
Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п. 7 «Приступая к работе» документа «Имитаторы сигналов глобальных навигационных спутниковых систем GSG. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
ПравообладательФирма «Spectracom Corporation», США
Адрес: 1565 Jefferson Road, Suite 460 Rochester, NY 14623, США
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
К настоящему типу средств измерений относятся имитаторы сигналов глобальных навигационных спутниковых систем GSG зав. №№ 8888056, 200886, которые отличаются набором установленных опций.
Принцип действия имитатора сигналов основан на формировании радиочастотных сигналов спутниковых навигационных систем с заданными радионавигационными параметрами. Имитатор сигналов обеспечивает формирование полного навигационного радиосигнала на выходе по результатам суммирования сигналов всех каналов имитации, каждый из которых формирует один полный навигационный сигнал одного навигационного космического аппарата в одном частотном диапазоне.
Конструктивно имитатор сигналов состоит из генератора сигналов с модулятором, заключенного в металлический корпус. Имитатор сигналов выполнен в виде моноблока.
На лицевой панели имитатора сигналов расположен жидкокристаллический дисплей для отображения текущих параметров работы имитатора сигналов, органы управления имитатором сигналов, состоящие из кнопки питания, набора кнопок цифровой клавиатуры, функциональных кнопок управления имитатора сигналов, а также радиочастотный разъем для выдачи формируемых навигационных сигналов.
На задней панели имитатора сигналов расположены следующие основные разъемы: выход сигнала внутренней шкалы времени имитатора сигналов, разъем для выходного сигнала частоты внутреннего опорного генератора 10 МГц, разъем для подключения сигналов 10 МГц от внешнего опорного генератора частоты, разъем внешнего триггера для запуска сценариев имитации, разъемы GPIB IEEE 488, RJ45, USB для подключения и управления прибором, разъем питания IEC для подключения устройства к сети электропитания.
Дополнительно к имитатору сигналов подключается компьютер с программным обеспечением (ПО) для управления имитатором сигналов и выполнения математических операций по моделированию навигационных параметров.
Имитатор сигналов имеет возможность моделирования движения одного объекта в навигационном поле СНС по предварительно сформированному сценарию имитации. Синхронизация работы всех узлов имитатора сигналов осуществляется либо от внутреннего опорного генератора, либо от внешнего источника высокостабильных сигналов частотой 10 МГц.
Опции имитатора сигналов приведены в таблице 1.
Таблица 1
|
Опция |
Имитатор сигналов, зав № |
Описание | |
|
200886 |
8888056 | ||
|
OPT-8 |
Z |
— |
8 каналов одновременного моделирования |
|
OPT-16 |
— |
Z |
16 каналов одновременного моделирования |
|
OPT-FN |
Z |
Фиксированный шум в полосе пропускания | |
|
OPT-GLO |
Z |
Симуляция сигналов ГНСС ГЛОНАСС | |
|
OPT-INTF |
Z |
Имитация помехового сигнала | |
|
OPT-MPM |
Z |
Имитация многолучевого распространения сигналов | |
|
OPT-NOW |
Z |
Загрузка эфемерид и синхронизация времени для согласования сигналов имитатора сигналов с сигналами реальной группировки | |
|
OPT-PPS |
Z |
Настройка частоты импульсов в секунду с выхода 1 PPS, согласованного с формирователем навигационного сигнала | |
|
OPT-SBAS |
Z |
Имитация сигналов системы дифференциальной коррекции (SBAS) | |
|
OPT-TRAJ |
Z |
Поддержка траекторий с приемника | |
|
OPT-TRG |
Z |
Использование внешнего триггера для запуска сценария имитации | |
Пломбирование крепёжных винтов составных частей имитаторов сигналов не производится, предотвращение несанкционированного доступа обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Заводской номер, состоящий из арабских цифр, нанесен штамповкой на металлической пластине (зав. № 8888056) и лазерной гравировкой на металлической пластине (зав. № 200886), расположенной на корпусе имитатора. Нанесение знака поверки на изделие не предусмотрено.

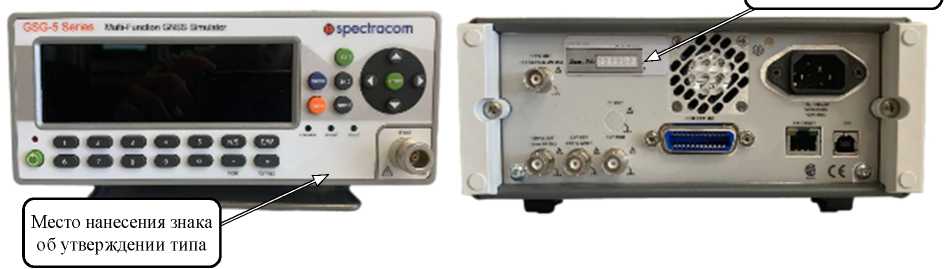

Общий вид имитаторов с обозначением мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Лист № 3
z*
Место нанесения знака об утверждении типа \______________________
Рисунок 1 - Общий вид имитатора сигналов глобальных навигационных спутниковых систем GSG, зав № 200886
заводского номера
Место нанесения
(----------------------X
Место нанесения заводского номера

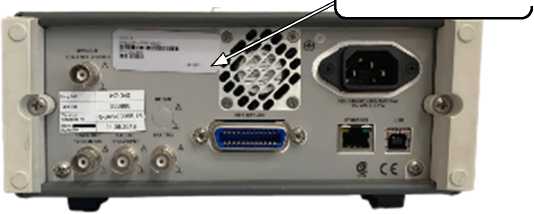

Рисунок 2 - Общий вид имитатора сигналов глобальных навигационных спутниковых систем GSG, зав № 8888056
