Наименование

Обозначение

Количество

Калибратор температуры

ТКх-Теккноу

1 шт.

Металлический блок сравнения (для калибраторов серий TKG-G, TKG-MU-G)

-

1 шт.

Сливной шланг (для калибраторов серий TKS-BG)

-

1 шт.

Кабель сетевой

-

1 шт.

Руководство по эксплуатации

РЭ

1 экз.

Паспорт

ПС

1 экз.

По дополнительному заказу:

- металлический блок сравнения с количеством отверстий и диаметрами, отличающихся

от стандартных;

• - кейс для транспортировки;

• - теплоноситель (для калибраторов серии TKS-BG).

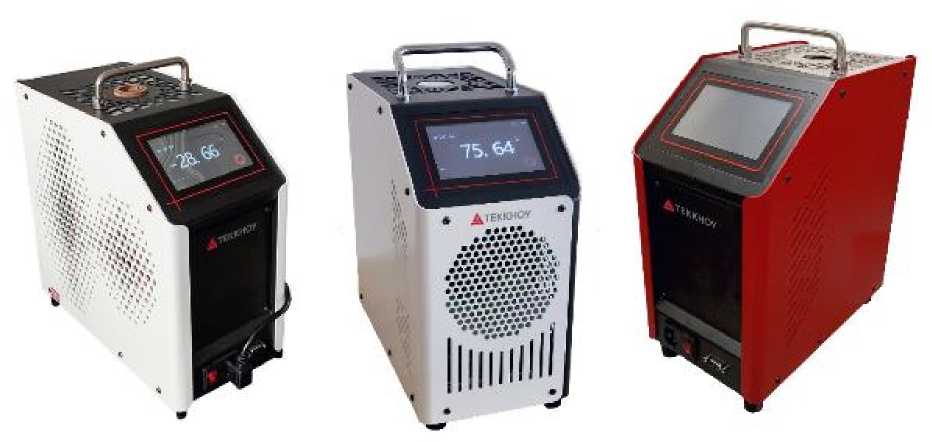

Наименование характеристики

Значение (в зависимости от модели калибратора)

TKG-140G

TKG-150G

TKG-450G

Диапазон воспроизводимых температур, °C

от -20 до +140

от -35 до +150

от +50 до +450

Пределы     допускаемой     абсолютной

погрешности    установления    заданной

температуры, °С

±0,2

±0,3

±0,5

Нестабильность поддержания заданной температуры в течение 30 минут (после достижения режима стабилизации по внутреннему термометру калибратора), °С

±0,15

±0,15

±0,2

Осевая неоднородность температуры по высоте рабочей зоны 40 мм от дна каналов блока сравнения (вертикальный градиент), °С, не более

±0,8

±0,8

±1,0

Разность воспроизводимых температур в каналах блока сравнения одного диаметра (горизонтальный градиент), °С, не более

±0,2

±0,2

±0,3

Значение единицы младшего разряда, °С

0,01

0,01

0,01

Время нагрева, мин, не более

35

(при нагреве от -20 до +25 °С);

15 (при нагреве от +25 до +140 °С)

10

(при нагреве от -30 до +23 °С);

30 (при нагреве от +23 до +150 °С)

17

(при нагреве от +50 до +450 °С)

Время охлаждения, мин, не более

25 (при охлаждении от +140 до +25 °С);

25 (при охлаждении от +25 до -20 °С)

20 (при охлаждении от +150 до +23 °С);

25 (при охлаждении от +23 до -30 °С)

120 (при охлаждении от +450 до +50 °С)

Напряжение питания, В

от 198 до 242

Максимальная потребляемая мощность, Вт

400

400

600

Габаритные размеры корпуса калибратора (длина^хширина^хвысота), мм, не более

330x170x365

330x170x320

285x170x340

Габаритные размеры вставного (сменного) блока сравнения (диаметр^хглубина), мм, не более

029x170

029x170

029,6x170

Масса калибратора, кг, не более

8,8

8,8

9,5

Наименование характеристики

Значение (в зависимости от модели калибратора)

TKG-140G

TKG-150G

TKG-450G

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

8

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не

от +10 до +35

более

80 (без конденсации)

Наименование характеристики

Значение (в зависимости от модели калибратора)

TKG-660AG

TKG-660BG

TKG-1000G

Диапазон воспроизводимых температур, °C

от +50 до +660

от +50 до +660

от +300 до

+1000

Пределы     допускаемой     абсолютной

погрешности    установления    заданной

температуры, °С

±0,5

±0,5

±2,0

Нестабильность поддержания заданной температуры в течение 30 минут (после достижения режима стабилизации по внутреннему термометру калибратора), °С

±0,2

±0,1

±0,2

Осевая неоднородность температуры по высоте рабочей зоны 40 мм от дна каналов блока сравнения (вертикальный градиент), °С, не более

±1,0

±0,5

_- (*)

Разность воспроизводимых температур в каналах блока сравнения одного диаметра (горизонтальный градиент), °С, не более

±0,3

±0,15

±0,8

Значение единицы младшего разряда, °С

0,01

0,01

0,1

Время нагрева, мин, не более

20

(при нагреве от +50

до +660 °С)

20

(при нагреве от +50 до +660 °С)

45

(при нагреве от +300 до +1000 °С)

Время охлаждения, мин, не более

150 (при охлаждении от +660 до +50 °С)

150 (при охлаждении от +660 до +50 °С)

90 (при охлаждении от +1000 до +300 °С)

Напряжение питания, В

от 198 до 242

Максимальная потребляемая мощность, Вт

650

650

2200

Габаритные размеры корпуса калибратора (длина^хширина^хвысота), мм, не более

285x170x340

285x170x340

285x170x340

Габаритные размеры вставного (сменного) блока сравнения (диаметр^хглубина), мм, не более

029,6x170

029,6x170

029,8x170

Масса калибратора, кг, не более

9,5

9,5

12,3

Наименование характеристики

Значение (в зависимости от модели калибратора)

TKG-660AG

TKG-660BG

TKG-1000G

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

8

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

80

от +10 до +35 (без конденсации)

Примечание:

^{( )} - не нормируется

Наименование характеристики

Значение (в зависимости от модели калибратора)

TKG-1200AG

TKG-1200BG

Диапазон воспроизводимых температур, °C

от +300 до +1200

от +300 до +1200

Пределы     допускаемой     абсолютной

погрешности    установления    заданной

температуры, °С

±2,0 (от +300 до +1000 °С включ.); ±3,0 (св. +1000 до +1200 °С)

Нестабильность поддержания заданной температуры в течение 30 минут (после достижения режима стабилизации по внутреннему термометру калибратора), °С

±0,4

±0,2

Осевая неоднородность температуры по высоте рабочей зоны 40 мм от дна каналов блока сравнения (вертикальный градиент), °С, не более

_- (*)

Разность воспроизводимых температур в каналах блока сравнения одного диаметра (горизонтальный градиент), °С, не более

±1,0

±0,8

Значение единицы младшего разряда, °С

0,1

Время нагрева, мин, не более

70 (при нагреве от +300 до +1200 °С)

Время охлаждения, мин, не более

120 (при охлаждении от +1200 до +300 °С)

Напряжение питания, В

от 198 до 242

Максимальная потребляемая мощность, Вт

2200

Габаритные размеры корпуса калибратора (длина^хширина^хвысота), мм, не более

285x170x340

Габаритные размеры вставного (сменного) блока сравнения (диаметр^хглубина), мм, не более

029,8x170

Масса калибратора, кг, не более

12,3

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

8

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от +10 до +35

80 (без конденсации)

Примечание:

^{( )} - не нормируется

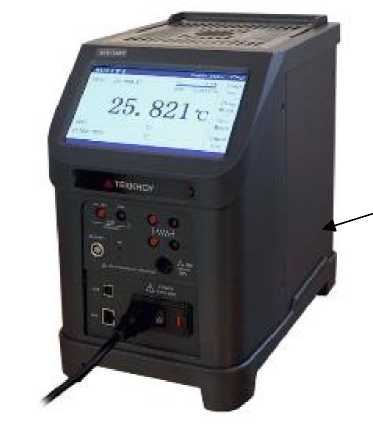

Наименование характеристики

Значение (в зависимости от модели калибратора)

TKG-MU-

350G

TKG-MU-

660G

TKG-MU-

N40G

Диапазон воспроизводимых температур, °C

от +33 до +350

от +50 до +660

от -40 до + 150

Пределы     допускаемой     абсолютной

погрешности    установления    заданной

температуры, °С

±0,2

±(0,25 +

0,0005-t) ⁽*⁾

±0,2

Нестабильность поддержания заданной температуры в течение 30 минут (после достижения режима стабилизации по внутреннему термометру калибратора), °С

±0,02

±(0,02 +

0,000051) ⁽*⁾

±0,005

Осевая неоднородность температуры по высоте рабочей зоны 40 мм от дна каналов блока сравнения (вертикальный градиент), °С, не более

±0,04 (при +33 °С);

±0,10 (при +200 °С);

±0,20 (при +350 °С)

±0,05 (при +50 °С);

±0,35 (при +420 °С);

±0,50 (при +660 °С)

±0,05

Разность воспроизводимых температур в каналах блока сравнения одного диаметра (горизонтальный градиент), °С, не более

±0,010 (при +33 °С);

±0,015 (при +200 °С);

±0,020 (при +350 °С)

±0,02 (при +50 °С);

±0,05 (при +420 °С);

±0,10 (при +660 °С)

±0,01

Значение единицы младшего разряда, °С

0,001

Время нагрева, мин, не более

27 (при нагреве от +33 до +350 °С)

46 (при нагреве от +50 до +660 °С)

32 (при нагреве от +23 до +150 °С);

45 (при нагреве от -40 до +150 °С)

Время охлаждения, мин, не более

60 (при охлаждении от +350 до

+50 °С)

150 (при охлаждении от +660 до

+50 °С)

20 (при охлаждении от +150 до +23 °С);

45 (при охлаждении от +23 до -40 °С)

Напряжение питания, В

от 198 до 242

Максимальная потребляемая мощность, Вт

1000

Габаритные размеры корпуса калибратора (длина^хширина^хвысота), мм, не более

310^х200^х310

Наименование характеристики

Значение (в зависимости от модели калибратора)

TKG-MU-

350G

TKG-MU-

660G

TKG-MU-

N40G

Габаритные размеры вставного (сменного) блока сравнения (диаметрхглубина), мм, не более

026x155

026x155

031x160

Масса калибратора, кг, не более

9,9

9,9

11,2

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

8

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от +10 до +35

80 (без конденсации)

Примечания:

^{( )} - где t -значение заданной температуры, °С

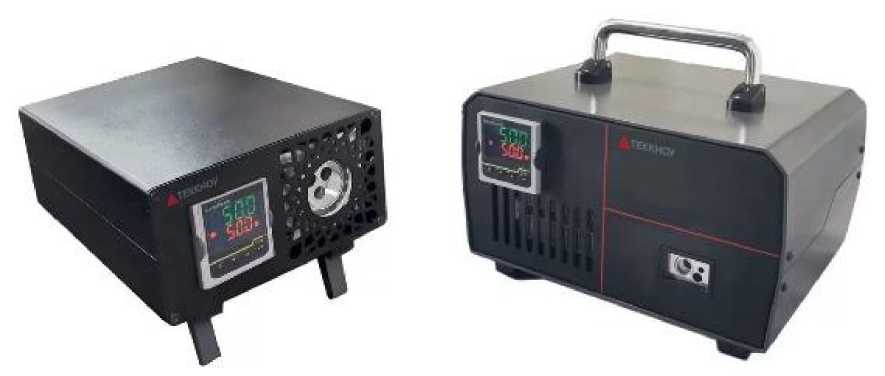

Наименование характеристики

Значение (в зависимости от модели калибратора)

TKG-ETC-150G

TKG-ETC-400G

Диапазон воспроизводимых температур, °C

от -10 до +150

от +50 до +400

Нестабильность поддержания заданной температуры в течение 30 минут (после достижения режима стабилизации по внутреннему термометру калибратора), °С

±0,1

±0,1

Осевая неоднородность температуры по высоте рабочей зоны 40 мм от дна каналов блока сравнения (вертикальный градиент), °С, не более

±0,5

±0,5

Разность воспроизводимых температур в каналах блока сравнения одного диаметра (горизонтальный градиент), °С, не более

±0,2

±0,2

Значение единицы младшего разряда, °С

0,

Время нагрева, мин, не более

5 (при нагреве от -10 до +50 °С)

8 (при нагреве от -10 до +150 °С)

8 (при нагреве от +50 до +400 °С)

Время охлаждения, мин, не более

18 (при охлаждении от +150 до -10 °С)

10 (при охлаждении от +50 до -10 °С)

60 (при охлаждении от +400 до +50 °С)

Напряжение питания, В

от 198 до 242

Максимальная потребляемая мощность, Вт

230

350

Габаритные размеры корпуса калибратора (длинахширинахвысота), мм, не более

230x180x125

220x160x110

Наименование характеристики

Значение (в зависимости от модели калибратора)

TKG-ETC-150G

TKG-ETC-400G

Габаритные размеры вставного (сменного) блока сравнения (диаметрхглубина), мм, не более

012,5x120

030x110

Глубина отверстий блока сравнения, мм

110

-

Масса калибратора, кг, не более

3,5

2,2

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

8

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от +10 до +35

80 (без конденсации)

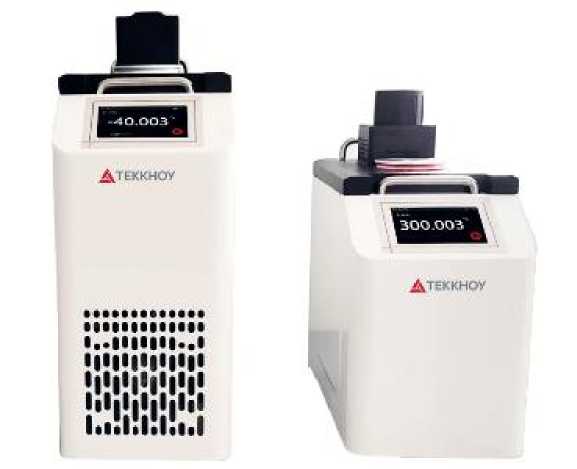

Наименование характеристики

Значение (в зависимости от модели калибратора)

TKS-180BG

TKS-300BG

Диапазон воспроизводимых температур, °C

от +60 до +180

от +60 до +300

(от +60 до +180; от +60 до +300) ⁽¹⁾

Пределы    допускаемой    абсолютной

погрешности   установления   заданной

температуры, °С

±0,2

Нестабильность поддержания заданной температуры в течение 30 минут (после достижения режима стабилизации по внутреннему термометру калибратора), °С

±0,01 (от +60 до +150 °С включ.);

±0,02 (св. +150 °С)

±0,01 (от +60 до +200 °С включ.);

±0,02 (св. +200 °С)

Неравномерность температуры в рабочем объеме (на расстоянии не менее 10 мм от поверхности теплоносителя), °С, не более

±0,01 (от +60 до +150 °С включ.);

±0,02 (св. +150 °С)

±0,01 (от +60 до +200 °С включ.);

±0,02 (св. +200 °С)

Значение единицы младшего разряда, °С

0,001

Время нагрева, мин, не более

60 (при нагреве от +25 до +60 °С);

24 (при нагреве от +60 до +100 °С);

25 (при нагреве от +100 до +180 °С)

60 (при нагреве от +25 до +60 °С);

24 (при нагреве от +60 до +100 °С);

• 25 (при нагреве от +100 до +200 °С);

• 26 (при нагреве от +200 до +300 °С)

Напряжение питания, В

от 198 до 242

Максимальная потребляемая мощность, Вт

700

Габаритные размеры корпуса калибратора (длинахширинахвысота), мм, не более

500x220x480

Габаритные размеры рабочей ванны калибратора (диаметрхглубина), мм, не более

080x280, 0100x280

Наименование характеристики

Значение (в зависимости от модели калибратора)

TKS-180BG

TKS-300BG

Масса калибратора, кг, не более

17,5

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

8

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от +10 до +35

80 (без конденсации)

Примечание:

⁽¹⁾ - В зависимости от типа используемого теплоносителя допускается применение калибраторов в более узких диапазонах воспроизводимых температур, приведенных в скобках после полных диапазонов. Информация о рекомендуемых типах теплоносителей в зависимости от рабочей температуры приведена в Руководстве по эксплуатации.

Наименование характеристики

Значение (в зависимости от модели калибратора)

TKS-10BG

TKS-20BG

от -10 до +150; от -10 до +180 ⁽¹⁾

от -20 до +150; от -20 до +180 ⁽¹⁾

Диапазон воспроизводимых температур, °C

(от -10 до +5; от +4 до +80;

от -10 до +180; от +70 до +180) ⁽²⁾

(от -20 до +5; от +4 до +80;

от -20 до +180; от +70 до +180) ⁽²⁾

Пределы    допускаемой    абсолютной

погрешности   установления   заданной

температуры, °С

±0,2

Нестабильность поддержания заданной температуры в течение 30 минут (после достижения режима стабилизации по внутреннему термометру калибратора), °С

±0,01 (от -10 до +150 °С включ.);

±0,02 (св. +150 °С)

±0,01 (от -20 до +150 °С включ.);

±0,02 (св. +150 °С)

Неравномерность температуры в рабочем объеме (на расстоянии не менее 10 мм от поверхности теплоносителя), °С, не более

±0,02 (от tmin до 0 °С включ.); ±0,01 (св. 0 до +150 °С включ.);

±0,02 (св. +150 °С)

Значение единицы младшего разряда, °С

0,001

Время нагрева, мин, не более

15 (при нагреве от -10 до +25 °С);

30 (при нагреве от +25 до +150 °С);

40 (при нагреве от +25 до +180 °С)

15 (при нагреве от -20 до +25 °С);

30 (при нагреве от +25 до +150 °С);

40 (при нагреве от +25 до +180 °С)

Наименование характеристики

Значение (в зависимости от модели калибратора)

TKS-10BG

TKS-20BG

Время охлаждения, мин, не более

30/60 (при охлаждении от +150/+180 до +25 °С);

15 (при охлаждении от +25 до -10 °С)

30/60 (при охлаждении от +150/+180 до +25 °С);

30 (при охлаждении от +25 до -20 °С)

Напряжение питания, В

от 198 до 242

Максимальная потребляемая мощность, Вт

1000

Г абаритные размеры корпуса калибратора (длина^хширина^хвысота), мм, не более

490x220x614

Габаритные размеры рабочей ванны калибратора (диаметр^хглубина), мм, не более

080x280, 0100x280

Масса калибратора, кг, не более

24,5

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

8

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от +10 до +35

80 (без конденсации)

Примечания:

• ⁽¹⁾ - Диапазон воспроизводимых температур выбирается при заказе и прописывается в паспорте, а также информация о нем наносится на наклейку или на шильдик, прикрепляемые к корпусу калибратора;

• ⁽²⁾ - В зависимости от типа используемого теплоносителя допускается применение калибраторов в более узких диапазонах воспроизводимых температур, приведенных в скобках после полных диапазонов. Информация о рекомендуемых типах теплоносителей в зависимости от рабочей температуры приведена в Руководстве по эксплуатации.

Наименование характеристики

Значение (в зависимости от модели калибратора)

TKS-30BG

TKS-40BG

Диапазон воспроизводимых температур, °C

от -30 до +150; от -30 до +180 ⁽¹⁾

(от -30 до +5;

от +4 до +80;

от -30 до +180; от +70 до +180) ⁽²⁾

от -40 до +95;

от -40 до +125;

от -40 до +150; от -40 до +180 ⁽¹⁾

(от -40 до +5;

от +4 до +80;

от -40 до +180; от +70 до +180) ⁽²⁾

Пределы    допускаемой    абсолютной

погрешности    установления    заданной

температуры, °С

±0,2

Наименование характеристики

Значение (в зависимости от модели калибратора)

TKS-30BG

TKS-40BG

Нестабильность поддержания заданной температуры в течение 30 минут (после достижения режима стабилизации по внутреннему термометру калибратора), °С

±0,01 (от -30 до +150 °С включ.);

±0,02 (св. +150 °С)

±0,01 (от -40 до +150 °С включ.);

±0,02 (св. +150 °С)

Неравномерность температуры в рабочем объеме (на расстоянии не менее 10 мм от поверхности теплоносителя), °С, не более

±0,035 (от tmin до 0 °С включ.); ±0,020 (св. 0 °С)

Значение единицы младшего разряда, °С

0,001

Время нагрева, мин, не более

16 (при нагреве от -30 до +25 °С); 30/40 (при нагреве от +25 до +150/180°С)

16 (при нагреве от -40 до +95 °С);

20 (при нагреве от -40 до +125 °С);

30 (при нагреве от -40 до +150 °С);

45 (при нагреве от -40 до +180 °С).

Время охлаждения, мин, не более

35 (при охлаждении от +25 до -30 °С)

50 (при охлаждении от +25 до -40 °С)

Напряжение питания, В

от 198 до 242

Максимальная потребляемая мощность, Вт

1000

Габаритные размеры корпуса калибратора (длина^хширина^хвысота), мм, не более

490x220x614

Габаритные размеры рабочей ванны калибратора (диаметр^хглубина), мм, не более

080x280, 0100x280

Масса калибратора, кг, не более

24,5

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

8

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от +10 до +35

80 (без конденсации)

Примечания:

• ⁽¹⁾ - Диапазон воспроизводимых температур выбирается при заказе и прописывается в паспорте, а также наносится на наклейку или на шильдик, прикрепляемые к корпусу калибратора;

• ⁽²⁾ - В зависимости от типа используемого теплоносителя допускается применение калибраторов в более узких диапазонах воспроизводимых температур, приведенных в скобках после полных диапазонов. Информация о рекомендуемых типах теплоносителей в зависимости от рабочей температуры приведена в Руководстве по эксплуатации.

Наименование характеристики

Значение

Диапазон измерений электрического сопротивления, Ом

от 0,01 до 400

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления (вход для внешнего рабочего термопреобразователя сопротивления) в зависимости от диапазона, Ом:

• - от 0,01 до 25 Ом включ.

• - в остальном диапазоне

±0,0025

±8-10^-5-R ⁽¹⁾

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления (вход для внешнего термопреобразователя сопротивления повышенной точности) в зависимости от диапазона, Ом:

• - от 0,01 до 42 Ом включ.

• - в остальном диапазоне

±0,0025

±6-10^-5-R ⁽¹⁾

Диапазон измерений напряжения постоянного тока (термо-ЭДС), мВ

от -10 до +75

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока (термо-ЭДС), мВ

±(0,01+2,5^10-⁴JU|) ⁽²⁾

Диапазон измерений силы постоянного тока, мА

от 4 до 24

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА

±(0,002+240'⁴^I) ⁽³⁾

Напряжение встроенного источника питания, В

24

Типы номинальных статических характеристик преобразования (НСХ) подключаемых ТС в соответствии с ГОСТ 6651-2009 (МЭК 60751 (2022))

Pt100 (а=0,00385 °C¹)

Типы НСХ подключаемых термоэлектрических преобразователей (ТП) в соответствии с ГОСТ Р 8.585-2001 (МЭК 60584-1:2013)

E, J, M, T, K, N, R, S, С, L⁽⁴⁾, U⁽⁴⁾

Пределы допускаемой абсолютной погрешности измерений температуры холодных спаев ТП (внутренняя схема компенсации), °С

±0,35

Примечания:

• ⁽¹⁾ R - значение измеряемого электрического сопротивления, Ом;

• ⁽²⁾ U - значение измеряемого напряжения постоянного тока (термо-ЭДС), мВ;

• ⁽³⁾ I - значение измеряемой силы постоянного тока, мА;

• ⁽⁴⁾ По стандарту DIN 43710.
