Номер по Госреестру СИ: 95496-25
95496-25 Сканеры лазерные трехмерные Персей-3D
(Обозначение отсутствует)
Назначение средства измерений:
Сканеры лазерные трехмерные Персей-3) (далее - сканеры) предназначены для измерений габаритных размеров по полученному в процессе сканирования массиву точек объектов.
Внешний вид.
Сканеры лазерные трехмерные Персей-3D
Рисунок № 1
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства - 15.05.2030
Номер записи - 197264
ID в реестре СИ - 1425632
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
GS-PERS3D-V16,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ГОРОДСКИЕ СЕРВИСЫ" (ООО "ГОРОДСКИЕ СЕРВИСЫ")
Страна - РОССИЯ
Населенный пункт - Москва
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№962 от 2025.05.15 ПРИКАЗ Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Сканеры лазерные трехмерные Персей-3D (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ГОРОДСКИЕ СЕРВИСЫ" (ООО "ГОРОДСКИЕ СЕРВИСЫ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95496-25 15.05.2030 |
Сканеры лазерные трехмерные Персей-3D, Обозначение отсутствует Общество с ограниченной ответственностью "ГОРОДСКИЕ СЕРВИСЫ" (ООО "ГОРОДСКИЕ СЕРВИСЫ") (РОССИЯ Москва) |
ОТ МП |
1 год |
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Кто поверяет Сканеры лазерные трехмерные Персей-3D (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Сканеры лазерные трехмерные Персей-3D (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) «Персей-3D Сканер» представляет собой ПО для выполнения настроек систем, выполнения проверок и компенсаций.
ПО «Персей-3D Вычислитель» применяется для сбора, обработки и анализа измерительной информации.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Персей-3D Сканер |
Персей-3D Вычислитель |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.6 |
1.0.2 |
|
Цифровой идентификатор ПО |
- |
- |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения сканеров соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации сканеров лазерных трехмерных Персей-3D типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Разделе № 5 «Процесс измерения» документа «Сканеры лазерные трехмерные Персей-3D. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 01.07.24-001-41906712-2023 «Семейство лазерных трехмерных сканеров «Персей-3D». Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ГОРОДСКИЕ СЕРВИСЫ» (ООО «ГОРОДСКИЕ СЕРВИСЫ»)
ИНН 7707366877
Юридический адрес: 121151, г. Москва, ул. Раевского, д. 4, стр. 1а, эт. 3, помещ. 1 Тел.: +7 (499) 719-79-79
Web-сайт: www.urbanservices.ru
Изготовитель
Общество с ограниченной ответственностью «ГОРОДСКИЕ СЕРВИСЫ» (ООО «ГОРОДСКИЕ СЕРВИСЫ»)ИНН 7707366877
Адрес: 121151, г. Москва, ул. Раевского, д. 4, стр. 1а, эт. 3, помещ. 1 Тел.: +7 (499) 719-79-79
Web-сайт: www.urbanservices.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «ГОРОДСКИЕ СЕРВИСЫ» (ООО «ГОРОДСКИЕ СЕРВИСЫ»)ИНН 7707366877
Юридический адрес: 121151, г. Москва, ул. Раевского, д. 4, стр. 1а, эт. 3, помещ. 1 Тел.: +7 (499) 719-79-79
Web-сайт: www.urbanservices.ru
Принцип работы сканера заключается в автоматическом определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.
Сканеры состоят из измерительного блока (лазерного датчика) на поворотной платформе и шкафа управления, соединённых кабелями передачи данных и электропитания. Измерительный блок представляет собой алюминиевый корпус, вмещающий импульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод и датчик угла поворота. Данные с измерительного блока передаются в шкаф управления, где осуществляется их обработка и хранение.
Сканеры выпускаются одной модификации: GS-PERS3D-V16.
Пломбирование корпуса сканера от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид маркировочной таблички сканера представлен на рисунке 1.
Общий вид сканеров приведен на рисунке 2. Заводской номер в виде буквенно-цифрового обозначения, наносится методом лазерной гравировки на маркировочную табличку.
о
1.0
G5PER53D-VJ Bl HOOOO^^
H20Deg
N/A
BASE
городские сервисы
МОДЕЛЬ
<УН:
ТИП:
ОПЦИИ: Конфигурация.
H/W версия:
Производи гель: ООО «Городские сервисы^
СКАНЕР ЛАЗЕРНЫЙ
ТРЕХМЕРНОЙ ПЕВСЕЙ-ЗО
Место нанесения заводского номера

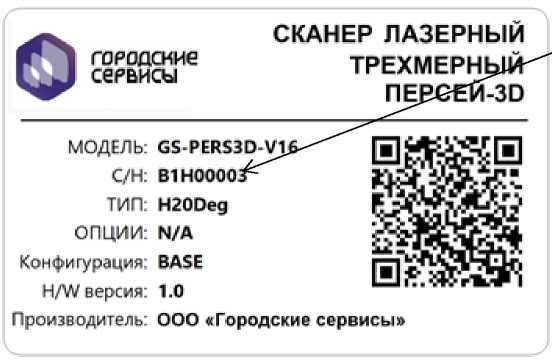

Рисунок 1 - Общий вид маркировочной таблички сканеров
Место нанесения маркировочной таблички
Рисунок 2 - Общий вид сканеров
Таблица 2 - Метрологические характеристики сканеров
|
Наименование характеристики |
Значение |
|
Диапазон измерений расстояния, м |
От 1 до 18 |
|
Пределы допускаемой абсолютной погрешности определений координат точек, мм |
±30 |
Таблица 3 - Технические характеристики сканеров
|
Наименование характеристики |
Значение |
|
Угловое поле сканирования, - в горизонтальной плоскости |
±60° |
|
- в вертикальной плоскости |
±45° |
|
Количество лучей, шт. |
16 |
|
Длина волны излучения |
905 нм |
|
Класс опасности лазера по ГОСТ 31581-2012 |
1 |
|
Скорость измерения, точек/сек |
300 000 |
|
Максимальный диапазон измерений габаритных размеров объекта сканирования, мм - длинна |
от 3000 до 9000 |
|
- ширина |
от 2000 до 3000 |
|
- высота |
от 1500 до 4000 |
|
Развертка лазера |
140° |
|
Угловая разрешающая способность |
0,67° - 1,34° |
|
Угловое разрешение при повороте платформы |
0,072° |
|
Скорость поворота, °/с, не более |
200 |
|
Кол-во точек измерения в зоне объекта сканирования |
от 80 000 до 150 000 |
|
Шкаф управления сканера: - напряжение, В |
220+22-33 |
|
- частота питания, Г ц |
50 ±1 |
|
Потребляемая мощность, Вт |
110 |
|
Потребляемая мощность с обогревом, Вт |
300 |
|
Габаритные размеры сканера, мм, не более - длина |
550 |
|
- ширина |
310 |
|
- высота |
175 |
|
Габаритные размеры шкафа управления, мм, не более - длина |
600 |
|
- ширина |
400 |
|
- высота |
210 |
|
Масса сканера, кг, не более |
17 |
|
Масса шкафа управления, кг, не более |
20 |
Таблица 4 - Условия эксплуатации систем
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °C |
от -45 до +50 |
|
Относительная влажность, %, без конденсата |
до 99 |
