95487-25 Преобразователи измерительные постоянного тока и напряжения
(Е3856ЭЛ)

Назначение средства измерений:
Преобразователи измерительные постоянного тока и напряжения Е3856ЭЛ (далее по тексту - преобразователи) предназначены для преобразования силы тока, напряжения, мощности в электрических цепях постоянного тока в унифицированный аналоговый сигнал и передачи по последовательному цифровому интерфейсу RS-485.

Внешний вид. Преобразователи измерительные постоянного тока и напряжения, http://oei-analitika.ru рисунок № 1

Внешний вид.
Преобразователи измерительные постоянного тока и напряжения
Рисунок № 1

Внешний вид. Преобразователи измерительные постоянного тока и напряжения, http://oei-analitika.ru рисунок № 2

Внешний вид.
Преобразователи измерительные постоянного тока и напряжения
Рисунок № 2

Внешний вид. Преобразователи измерительные постоянного тока и напряжения, http://oei-analitika.ru рисунок № 3

Внешний вид.
Преобразователи измерительные постоянного тока и напряжения
Рисунок № 3

Общие сведения

Дата публикации - 22.05.2025
Срок свидетельства - 15.05.2030
Номер записи - 197261
ID в реестре СИ - 1425628
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Е3856ЭЛ,

Производитель

Изготовитель - Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор")
Страна - РОССИЯ
Населенный пункт - г. Чебоксары
Уведомление о начале осуществления предпринимательской деятельности -

RT_26 Анализ рынка поверки Иркутска

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
Объемы первичных и периодических поверок за период с 2017г. по н.в.
Информация о местах осуществления деятельности организаций-поверителей.
Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
Детальный анализ по каждой из организации, работающей в выбранном городе.
Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
Количество поверок по типам СИ в динамике по годам.
Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
Быстрый анализ контрагентов организаций-поверителей.
Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№962 от 2025.05.15 ПРИКАЗ Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Преобразователи измерительные постоянного тока и напряжения (Е3856ЭЛ)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
24986-03 07.06.2028	Частотомеры, Ц42304 Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары)	ОТ МП	2 года при 8 час., 1 год при 16 час., 6 мес. при 24 час. работе
37282-17 11.12.2027	Микроамперметры и милливольтметры щитовые, М42304, М42305, М42306, М4273М, М4277М, М4265М, М42610, М42611, М42612 Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары)	ОТ МП	2 года
68159-17 26.07.2027	Преобразователи измерительные переменного тока и напряжения Е854ЭЛ, постоянного тока и напряжения Е856ЭЛ, Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары)	ОТ МП	10 лет
68977-17 23.10.2027	Счетчики электрической энергии многофункциональные, ЩМК120СП Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары)	ОТ МП	10 лет
69582-17 04.12.2027	Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые, Ц42, Э42 Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары)	ОТ МП	2 года
24987-18 28.06.2028	Ваттметры и варметры, Ц42303 Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары)	ОТ МП	3 года
71684-18 28.06.2028	Приборы цифровые переносные измерительные показателей качества электроэнергии, МПК Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары)	ОТ МП	10 лет
88966-23 05.05.2028	Преобразователи измерительные с функциями контроля качества электроэнергии, Е911ЭЛ Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары)	ОТ МП	4 года
89479-23 10.07.2028	Вольтметры щитовые цифровые электроизмерительные, В Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары)	ОТ МП	4 года
95487-25 15.05.2030	Преобразователи измерительные постоянного тока и напряжения, Е3856ЭЛ Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары)	ОТ МП	4 года

P_2 Дерево связей производителей СИ и поверителей по годам

Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр (задается фильтром).

В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
   - MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
   - MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
   - год - период анализа данных в годах (от 2010 до н.д.).

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи измерительные постоянного тока и напряжения (Е3856ЭЛ)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ОАО "ЭЛЕКТРОПРИБОР" (RA.RU.311938)		Е3856ЭЛ	2	1	2	0	0	2	2	0

Стоимость поверки Преобразователи измерительные постоянного тока и напряжения (Е3856ЭЛ)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) преобразователей является встроенным и обеспечивает функционирование прибора, включая измерение и вычисление метрологических величин, прием и передачу данных, отображение данных на лицевой панели преобразователя.

Встраиваемое программное обеспечение преобразователей защищено от изменения.

При проведении санкционированных регламентных работ, программируется диапазон показаний и, при необходимости, проводится калибровка (формируются калибровочные коэффициенты). При изменении диапазона показаний производится отметка в паспорте, которая содержит установленный диапазон показаний, дату и подпись ответственного исполнителя. Изменение диапазона показаний или проведение калибровочных работ не ведет к изменению контрольной суммы ВПО.

Сервисное ПО Конфигуратор обеспечивает (в случае необходимости) перенастройку параметров подключения, параметров индикации, изменение диапазона показаний, задание параметров аналоговых/дискретных выходов, настройки связи и индикации параметров на дисплее (в зависимости от исполнения преобразователя).

Сведения об идентификационных данных программного обеспечения (ПО) представлены в таблицах 1, 2.

Таблица 1 - Идентификационные данные внешнего программного обеспечения

Идентификационные данные (признаки)	Значение
Наименование программного обеспечения	Сервисное ПО Конфигуратор
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО)	не ниже v.1.3.6
Цифровой идентификатор ПО	-
Другие идентификационные данные	-

Таблица 2 - Идентификационные данные встроенного . программного обеспечения

Идентификационные данные (признаки)	Значение
Наименование программного обеспечения	E3856.elp
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО)	не ниже v.1.0
Цифровой идентификатор ПО	5be74413b1b97f1fca3cd4f3fdf981f4
Другие идентификационные данные	-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Знак утверждения типа

наносится в верхней части лицевой панели преобразователя и в паспорт преобразователя с помощью типографской печати.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации 0ПЧ.140.367 РЭ «Преобразователи измерительные постоянного тока и напряжения Е3856ЭЛ. Руководство по эксплуатации» раздел 3 «Использование по назначению».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средствам измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;

ГОСТ Р МЭК 60688-2015 «Преобразователи электрические измерительные для преобразования электрических параметров переменного и постоянного тока в аналоговые и цифровые сигналы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

ТУ 26.51.43-258-05763903-2024 Преобразователи измерительные постоянного тока и напряжения Е3856ЭЛ. Технические условия.

Правообладатель

Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор») ИНН 2128002051

Юридический адрес: 428020, Чувашская Республика - Чувашия, г. Чебоксары, пр-кт И.Я. Яковлева, д. 3

Телефон (факс): 8 (8352) 39-99-12; 8 (8352) 55-50-02

Web-сайт: www.elpribor.ru

Изготовитель

Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор») ИНН 2128002051
Адрес: 428020, Чувашская Республика - Чувашия, г. Чебоксары, пр-кт И.Я. Яковлева, д. 3
Телефон (факс): 8 (8352) 39-99-12; 8 (8352) 55-50-02
Web-сайт: www.elpribor.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр промышленной метрологии - РОСТЕСТ» (ФБУ «НИЦ ПМ - РОСТЕСТ»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): 8 (495) 544-00-00
E-mail: info.ozrn@rostest.ru
Web-сайт: www.rostest.ru

Правообладатель

Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор») ИНН 2128002051
Юридический адрес: 428020, Чувашская Республика - Чувашия, г. Чебоксары, пр-кт И.Я. Яковлева, д. 3
Телефон (факс): 8 (8352) 39-99-12; 8 (8352) 55-50-02
Web-сайт: www.elpribor.ru

Преобразователи предназначены для непрерывной работы в составе автоматизированных информационно-измерительных систем.

Преобразователи относятся к классу цифровых микропроцессорных программируемых измерительно-вычислительных преобразователей, реализующих принцип аналого-цифрового преобразования входных величин с последующей математической и алгоритмической обработкой измеренных/преобразованных величин. Полученные результаты, включая результаты измерений/преобразования, отображаются на дисплее преобразователя (при его наличии) и передаются через коммуникационные интерфейсы.

Конструкция клемм обеспечивает надежное механическое крепление и электрический контакт подключаемых проводов.

Цепи питания гальванически изолированы от других цепей преобразователя и корпуса.

Преобразователи являются многоканальными и имеют исполнения по входным сигналам, диапазонам измерений, количеству каналов, напряжению питания, наличию дополнительного интерфейса, дискретным и аналоговым выходам, наличию дисплея. При необходимости возможен заказ специального исполнения преобразователя.

Информация об исполнениях преобразователей содержится в коде полного условного обозначения:

Е3856ЭЛ - а1, а2, а3 - b - с - d - e - f - g,

где а1, а2, а3 - условное обозначение диапазонов измерений;

b - условное обозначение напряжения питания;

c - условное обозначение наличия дополнительного интерфейса RS-485;

d - условное обозначение количества аналоговых выходов и диапазонов изменений аналоговых выходов;

e - условное обозначение дискретных выходов; f - условное обозначение наличия дисплея;

g - специальное исполнение.

Преобразователи имеют единый конструктив: ударопрочный, пылезащищенный, пластмассовый корпус с креплением на DIN-рейку.

Преобразователи работоспособны при установке в любом положении.

Преобразователи не имеют подвижных частей и являются виброустойчивыми и вибростойкими.

Доступ к внутренним частям преобразователей возможен только с нарушением пломб/этикеток.

Преобразователи являются восстанавливаемыми, ремонтируемыми изделиями методом печати.

Общий вид преобразователей показан на рисунках 1 и 2.

Заводские номера наносятся в цифровом формате на лицевой панели преобразователей с помощью УФ-печати, как показано на рисунке 1.

Места нанесения знака поверки и клейма ОТК с помощью пломбы-наклейки (разрушающейся полиэфирной пленки) с оттиском показаны на рисунке 3.

Место нанесения знака утверждения типа

Место нанесения заводского номера

Внешний вид. Преобразователи измерительные постоянного тока и напряжения (Е3856ЭЛ), http://oei-analitika.ru

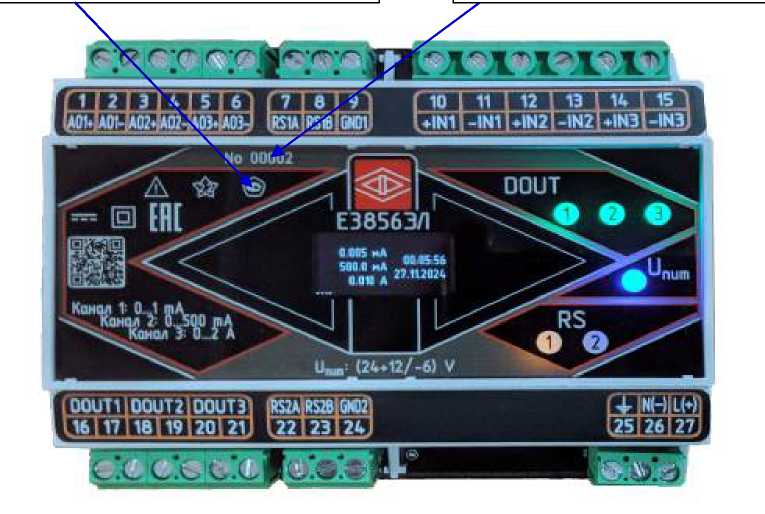

Рисунок 1 - Общий вид преобразователей Е3856ЭЛ

с указанием мест нанесения заводского (серийного) номера и знака утверждения типа

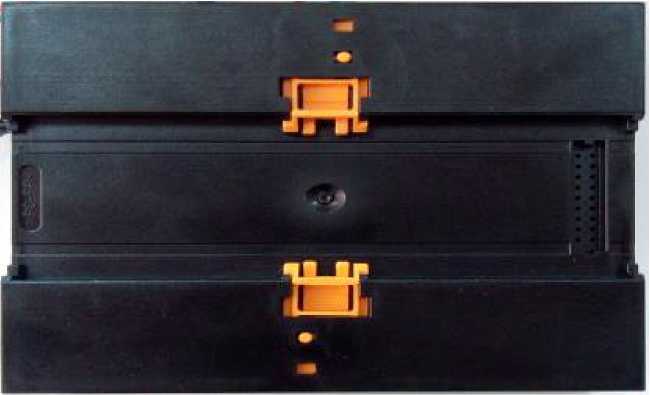

Рисунок 2 - Вид крепления преобразователей на DIN-рейку

п. 1 - место нанесения клейма ОТК

п. 2 - место нанесения знака поверки

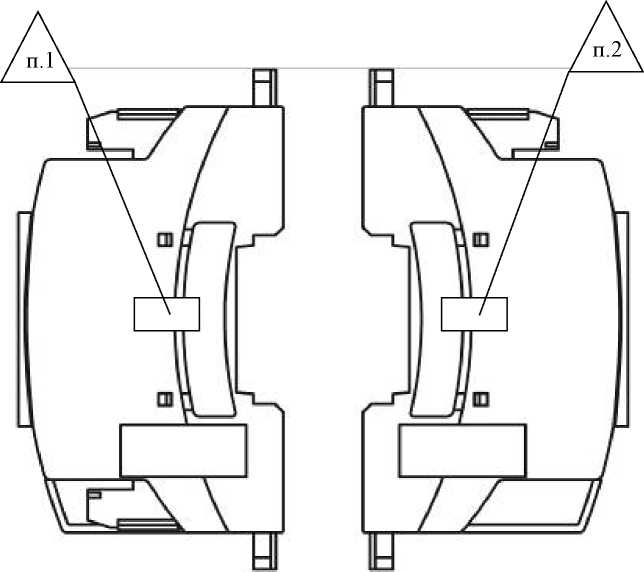

Рисунок 3 - Места нанесения знака поверки и клейма ОТК

Таблица 5 -

Наименование	Обозначение	Количество
Преобразователь измерительный постоянного тока и напряжения (исполнение - по заказу)	Е3856ЭЛ	1 шт.
Комплект монтажных частей	-	1 шт.
Паспорт	0ПЧ.468.728	1 экз.
Руководство по эксплуатации	0ПЧ.140.367 РЭ	1 экз. ¹⁾
Примечание - ¹⁾ допускается один экземпляр на партию до 10 шт.

преобразователей приведены в таблицах 3, 4.

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон номинальных значений входного сигнала: - по напряжению, В - по току, мА - по мощности, Вт	от ± 0,06 до ± 750,00 от 2 до 10
	от ±1 до ± 2000, от 4 до 20
	от ± 640'⁴ до ± 1500
Диапазон измерений входного сигнала: - по напряжению - по току - по мощности	от 0 до ± 1,2^ином ¹⁾
	от 0 до ± 1,2^1ном ²⁾
	от 0 до ± 1,2-Рном ³⁾
Диапазон изменения выходного аналогового сигнала, мА⁴⁾⁵⁾	от 0 до 5 (5) от 4 до 20 (20) от 0 до 20 (20) от 0 до 2,5 до 5 (5) от 4 до 12 до 20 (20) от 0 до 10 до 20 (20)
Пределы допускаемой основной приведенной (к номинальному значению) погрешности измерений, %: - по напряжению и силе постоянного тока - по мощности	± 0,2 ± 0,5
Пределы допускаемой основной приведенной погрешности преобразования входного сигнала в выходной аналоговый сигнал, %	± 0,5

Окончание таблицы 3

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха на каждые ±10 °С от нормальных условий⁶⁾, %:

- по напряжению и силе постоянного тока
- по мощности

± 0,1

± 0,25

Пределы допускаемой дополнительной погрешности, вызванной отклонением влажности воздуха от нормальных условий⁷⁾, %:

- по напряжению и силе постоянного тока
- по мощности

± 0,1

± 0,25

¹⁾ ином - номинальное значение входного сигнала по напряжению;
²⁾ 1ном - номинальное значение входного сигнала по току;
³⁾ Рном - номинальное значение входного сигнала по мощности

(где Рном = иномх1ном).

⁴⁾ В скобках приведено нормирующее значение выходного аналогового сигнала.
⁵⁾ Диапазон изменений выходного аналогового сигнала может быть перепрограммирован при помощи программы-конфигуратора.
⁶⁾ Диапазон значений влияющей температуры: от -40 °С до +15 °С (не включ.); свыше +25 °С до + 70 °С.
⁷⁾ Диапазон значений влияющей величины: св. 80 % до 98 % (при температуре +35 °С).

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания ¹⁾: - напряжение переменного тока, В - частота переменного тока, Г ц - напряжение постоянного тока, В	от 80 до 305
	от 47,5 до 52,5
	от 100 до 430 от 9 до 18 от 18 до 36
Мощность, потребляемая по цепи питания, В^А, не более ²⁾	10
Габаритные размеры (длина^хвысота^хглубина), мм, не более ³⁾	110^х93^х57
Масса, кг, не более	0,4
Нормальные условия применения: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм. рт. ст.)	от +15 до +25 от 30 до 80 от 84,0 до 106,7 (от 630 до 795)
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха при +35 °С, % - атмосферное давление, кПа (мм. рт. ст.)	от - 40 до + 70 98 от 70,0 до 106,7 (от 525 до 795)
Средний срок службы, лет	20
Средняя наработка на отказ, ч	200 000

Окончание таблицы 4

Наименование характеристики

Значение

¹⁾ Зависит от исполнения преобразователя.
²⁾ Значение мощности приведено для преобразователя с максимальным количеством опций.
³⁾ Габаритные размеры приведены без учета выдвинутого крепежа. Примечания:

1) Преобразователи соответствуют требованиям безопасности по ГОСТ 22261-94, ГОСТ IEC 61010-1-2014, включая безопасность обслуживающего персонала в части защиты от поражения электрическим током, опасной температуры, воспламенения.
2) По пожарной безопасности преобразователи соответствуют ГОСТ 12.1.004-91.

Техническая поддержка
