Номер по Госреестру СИ: 95481-25
95481-25 Измерители сопротивления изоляции
(VERDO)
Назначение средства измерений:
Измерители сопротивления изоляции VERDO (далее - измерители) предназначены для измерений сопротивления изоляции, напряжения переменного тока, напряжения постоянного тока, частоты переменного тока, электрического сопротивления постоянному току.
Внешний вид.
Измерители сопротивления изоляции

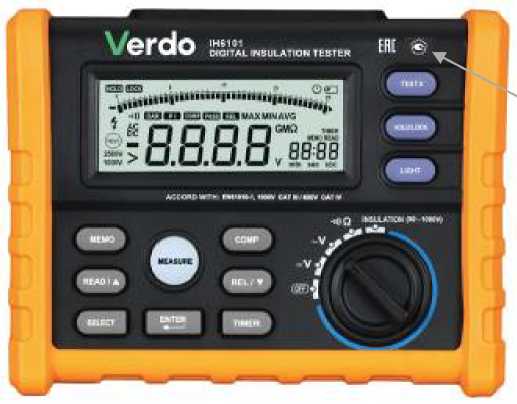

Рисунок № 1
Внешний вид.
Измерители сопротивления изоляции

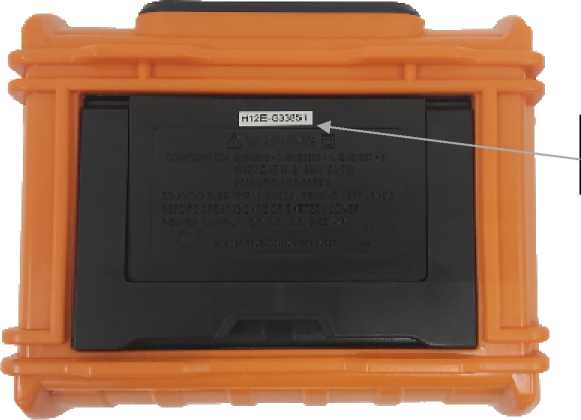

Рисунок № 2
Внешний вид.
Измерители сопротивления изоляции

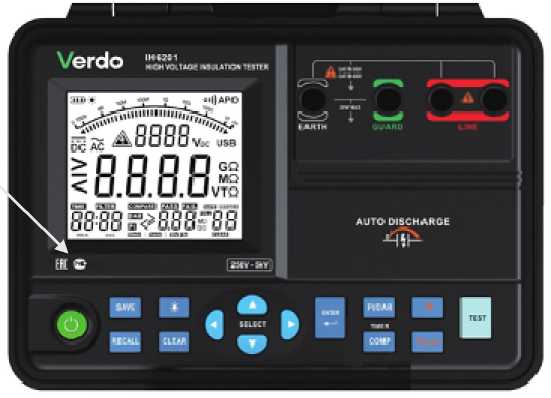

Рисунок № 3
Внешний вид.
Измерители сопротивления изоляции

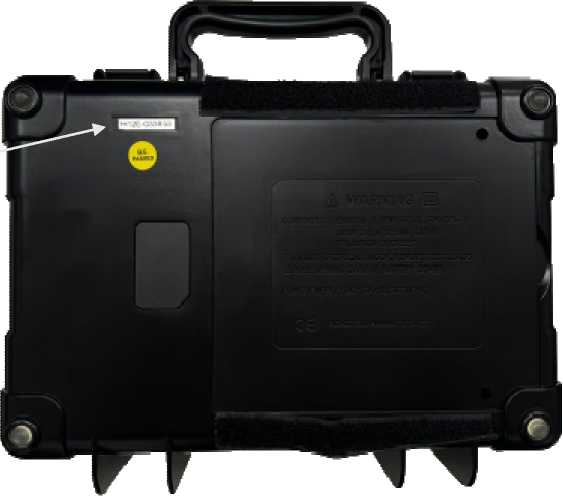

Рисунок № 4
Внешний вид.
Измерители сопротивления изоляции
Рисунок № 5
Внешний вид.
Измерители сопротивления изоляции
Рисунок № 6
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства - 15.05.2030
Номер записи - 197255
ID в реестре СИ - 1425620
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
VЕRDO IH6201, VERDO IH6301, VERDO IH6201, VERDO IH6102, VERDO IH6101, IH6101,
Производитель
Изготовитель - Guilin Huayi Peakmeter Technology Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 50
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 48
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№962 от 2025.05.15 ПРИКАЗ Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Измерители сопротивления изоляции (VERDO)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Измерители сопротивления изоляции (VERDO)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "МИРУАР" (RA.RU.320061) | 15 | 15 | 0 | 0 | 15 | 15 | 0 | |||
| ООО ТК "ОЛДИС" (RA.RU.312609) | 30 | 1 | 30 | 0 | 0 | 30 | 30 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Измерители сопротивления изоляции (VERDO)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) измерителей состоит из встроенного ПО.
ПО устанавливается на предприятии-изготовителе, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования измерителей.
Конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики измерителей нормированы с учетом влияния ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные значимого ПО измерителей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0.0.1 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Выполнение основных измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
«Измерители сопротивления изоляции VERDO. Стандарт предприятия».
ПравообладательGuilin Huayi Peakmeter Technology Co., Ltd, Китай
Адрес юридического лица: No. 15-3 Xingyuan Road, Sitang Town, Lingui District, Guilin 541199, China
Испытательный центр
Общество с ограниченной ответственностью «РАВНОВЕСИЕ» (ООО «РАВНОВЕСИЕ»)Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
Принцип действия измерителей при измерении сопротивления изоляции основан на измерении силы постоянного тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. Принцип действия измерителей при измерении напряжения переменного тока, напряжения постоянного тока, частоты переменного тока, электрического сопротивления постоянному току основан на аналого-цифровом преобразовании входных сигналов в цифровой код. Измеренные значения сигналов проходят последующую математическую обработку с отображением измеренных значений на жидкокристаллическом индикаторе (далее - ЖКИ). Результаты измерений могут быть сохранены во внутренней памяти измерителей.
Конструктивно измерители выполнены в прямоугольных корпусах из пластика.
Основные узлы измерителей: преобразователь напряжения, измеритель тока, аналого-цифровой преобразователь, микроконтроллер, ЖКИ, импульсный преобразователь.
На лицевой панели расположены входные разъемы, ЖКИ, функциональные клавиши, поворотный переключатель режимов работы (только для модификаций VERDO IH6101, VERDO IH6102, VERDO IH6301).
На тыльной панели находится отсек для батареи питания.
Управление процессом измерений осуществляется при помощи встроенного микроконтроллера. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения питания. Измерители имеют несколько диапазонов установки выходного напряжения.
По отношению сопротивлений изоляции, измеренных через 60 и 15 секунд после начала измерений измерители рассчитывают коэффициент диэлектрической абсорбции (DAR). По отношению сопротивлений изоляции, измеренных через 10 и 1 минуту после начала измерений измерители рассчитывают индекс поляризации (PI).
Для выбора режима измерений и выходного напряжения в измерителях используются поворотный переключатель и функциональные кнопки.
Измерители снабжены функциями удержания показаний, подсветки ЖКИ, индикации заряда батареи питания.
Измерители выпускаются в модификациях VERDO IH6101, VERDO IH6102, VERDO IH6201, VERDO IH6301, отличающихся конструктивным исполнением, метрологическими и техническими характеристиками.
Общий вид измерителей с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на измерители в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) измерителей не предусмотрено.
Цветовая гамма корпуса измерителей может быть изменена по решению изготовителя в одностороннем порядке.
Место нанесения знака утверждения типа
а) вид спереди VERDO IH6101, VERDO IH6102
Место нанесения серийного номера
а) вид сзади VERDO IH6101, VERDO IH6102
Рисунок 1 - Общий вид измерителей модификации VERDO IH610, VERDO IH6102 с указанием места нанесения знака утверждения типа и места нанесения серийного номера
Место нанесения знака утверждения типа
а) вид спереди VERDO IH6201
Место нанесения серийного номера
б) вид сзади VERDO IH6201
Рисунок 2 - Общий вид измерителей модификаций VERDO IH6201, с указанием места нанесения знака утверждения типа и места нанесения серийного номера
Место нанесения серийного номера
Рисунок 3 - Общий вид измерителей модификации VERDO IH6301 с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Место нанесения знака утверждения типа
