Номер по Госреестру СИ: 95478-25
95478-25 Система измерений количества и параметров свободного нефтяного газа БПТГ-3000 блока подготовки топливного газа Омбинского месторождения
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и параметров свободного нефтяного газа БПТГ-3000 блока подготовки топливного газа Омбинского месторождения (далее - СИКГ) предназначена для измерений объёма и объёмного расхода газа, приведённого к стандартным условиям (температура плюс 20 °C, абсолютное давление 0,101325 МПа).
Внешний вид.
Система измерений количества и параметров свободного нефтяного газа БПТГ-3000 блока подготовки топливного газа Омбинского месторождения
Рисунок № 1
Внешний вид.
Система измерений количества и параметров свободного нефтяного газа БПТГ-3000 блока подготовки топливного газа Омбинского месторождения
Рисунок № 2
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства -
Номер записи - 197252
ID в реестре СИ - 1425617
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-Производственное Предприятие "Индустрия" (ООО "НПП "Индустрия")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№962 от 2025.05.15 ПРИКАЗ Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Система измерений количества и параметров свободного нефтяного газа БПТГ-3000 блока подготовки топливного газа Омбинского месторождения (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-Производственное Предприятие "Индустрия" (ООО "НПП "Индустрия")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95478-25 |
Система измерений количества и параметров свободного нефтяного газа БПТГ-3000 блока подготовки топливного газа Омбинского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-Производственное Предприятие "Индустрия" (ООО "НПП "Индустрия") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
Кто поверяет Система измерений количества и параметров свободного нефтяного газа БПТГ-3000 блока подготовки топливного газа Омбинского месторождения (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Система измерений количества и параметров свободного нефтяного газа БПТГ-3000 блока подготовки топливного газа Омбинского месторождения (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным ПО блока интерфейса и питания и блока преобразователя усилителя. ПО СИКГ реализовано на базе ПО расходомера-счетчика ИРВИС. Метрологические характеристики СИКГ нормированы с учётом влияния программного обеспечения на результаты измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) | |
|
Идентификационное наименование ПО |
РИ |
|
Номер версии (идентификационный номер) ПО |
98х |
|
Цифровой идентификатор ПО |
0х233ЕААВЕ |
|
Примечание — Последняя цифра трехзначного номера версии ПО относится к обозначению метрологически незначимой части ПО. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКГ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Инструкция «Государственная система обеспечения единства измерений. Расход и объем попутного нефтяного газа. Методика измерений системой измерений количества и параметров свободного нефтяного газа БПТГ-3000 блока подготовки топливного газа Омбинского месторождения», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2021.40606.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.6);
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа».
ПравообладательОбщество с ограниченной ответственностью «Альянс-Энерджи» (ООО «Альянс-Энерджи»)
ИНН 7709843116
Юридический адрес: 119034, г. Москва, вн.тер.г. муниципальный округ Хамовники, ул. Остоженка, д. 28
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)Адрес: 625027, Тюменская обл., г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 500-532
E-mail: info@csm72.ru
Web-сайт: littps://TiicM.p(()
Принцип действия СИКГ: блоки преобразователя-усилителя расходомеров-счетчиков ультразвуковых, используя сигналы пьезоэлектрических преобразователей, первичного преобразователя температуры и первичного преобразователя давления, измеряют температуру, давление, объёмный расход измеряемой среды при рабочих условиях и вычисляют объёмный расход и объем газа, приведённый к стандартным условиям.
Монтаж и наладка СИКГ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКГ и её компоненты. СИКГ представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта.
Состав СИКГ с измерительными компонентами представлен в таблице 1.
Таблица 1 - Состав СИКГ
|
Наименование и тип средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Расходомеры-счетчики ультразвуковые ИРВИС-Ультра мод. ИРВИС-Ультра-Пп16-О№0-ВП (В комплект входит сенсор абсолютного давления ICS 86-1,7 МПа) |
74731-19 |
|
Термометры сопротивления из платины технические ТПТ-17 мод. ТПТ-17-2 |
46155-10 |
В состав СИКГ входят показывающие средства измерений давления и температуры нефти утверждённых типов.
СИКГ, заводской номер 006/01, располагается на территории газопоршневой электростанции Омбинского месторождения, блок подготовки газа БПТГ-3000: РФ, Ханты-Мансийский автономный округ — Югра, Нефтеюганский район, Омбинское месторождение добычи нефти, район КНС-2. Заводской номер в виде цифрового обозначения указан на информационной табличке, установленной на стене блока измерительных линий, типографским способом. Пломбирование СИКГ не предусмотрено. Нанесение знака поверки на СИКГ не предусмотрено.
Общий вид СИКГ представлен на рисунке 1. Информационная табличка приведена на рисунке 2.

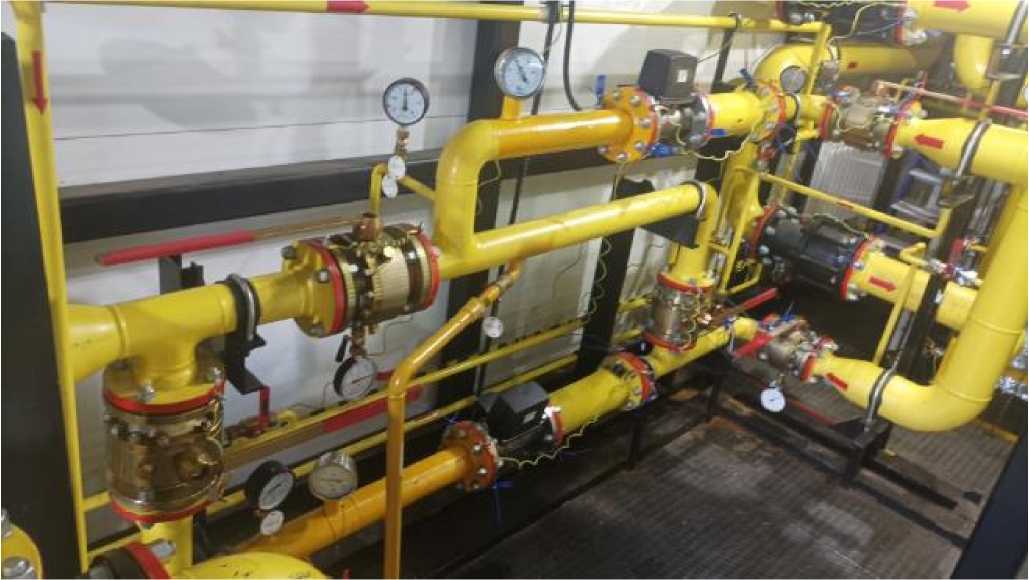

Рисунок 1 - Общий вид СИКГ

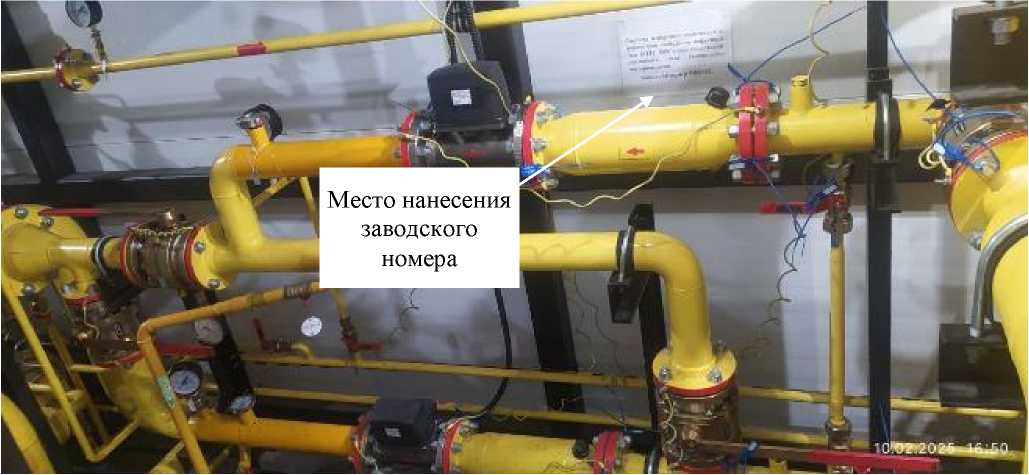

Рисунок 2 - Место нанесения заводского номера
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон объёмного расхода газа, приведённого к стандартным условиям, м3/ч |
от 30 до 7000 |
|
Пределы допускаемой относительной погрешности измерения объёма и объёмного расхода, приведённого к стандартным условиям, % |
±2,5 % |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
2 (1 рабочая, 1 контрольно-резервная) |
|
Диапазон измерений объёмного расхода при рабочих условиях по одной измерительной линии, м3/ч |
от 3,3 до 553,0 |
|
Характеристики измеряемой среды:
|
от +5 до +40 от 0,4 до 1,7 |
|
Условия эксплуатации: Температура окружающего воздуха, °С |
от +5 до +36 |
