Номер по Госреестру СИ: 95469-25
95469-25 Фотометры пламенные
(BWB)
Назначение средства измерений:
Фотометры пламенные BWB (далее - фотометры) предназначены для измерений массовой концентрации щелочных и щелочноземельных металлов (натрия, калия, лития, кальция, бария) в жидких пробах.
Внешний вид.
Фотометры пламенные
Рисунок № 1
Внешний вид.
Фотометры пламенные
Рисунок № 2
Внешний вид.
Фотометры пламенные
Рисунок № 3
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства - 14.05.2030
Номер записи - 197242
ID в реестре СИ - 1425604
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
BWB-XP Perfomance Plus, BWB, BWB XP, BWB, BWB Flash мод. FL-4, BWB XP,
Производитель
Изготовитель - Фирма "BWB Technologies Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Бесплатный
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 6
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№943 от 2025.05.14 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Фотометры пламенные (BWB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет «MM_1. Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)» предназначен для быстрого просмотра и анализа карточек МВИ: номера в реестре, даты публикации и свидетельства, статус, сведения об аттестующей организации и разработчике, а также ключевые параметры измерений (величина, диапазоны, погрешность). Таблица по умолчанию отсортирована по самым свежим записям и показывает до 3000 строк.
В верхней части доступны гибкие фильтры. Текстовые поля позволяют искать по подстроке в названии методики, назначении и методе измерений. Множественный выбор (multiselect) доступен для аттестующих организаций и их номеров аккредитации, разработчиков, реестровых номеров, разделов реестра, видов измерений и статусов. Отбор можно сузить по году свидетельства, а также по городу аттестующей организации и разработчика. Все фильтры комбинируются между собой.
В таблице клик по номеру в реестре открывает карточку на сайте ФГИС «Аршин». Контактные поля (телефон, e-mail) отображаются при наличии, что упрощает коммуникацию с участниками. Если нужная запись не попала в текущую выборку (из-за лимита строк), уточните фильтры или измените условия отбора — список обновится мгновенно.
Кто поверяет Фотометры пламенные (BWB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 5 | 5 | 0 | 0 | 0 | 0 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Фотометры пламенные (BWB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Фотометры оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить настройку и контроль процесса измерений, осуществлять сбор и обработку экспериментальных данных, выводить результаты измерений на встроенный жидкокристаллический экран.
Уровень защиты встроенного ПО фотометров от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные встроенного ПО фотометров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного . ПО
|
Идентификационные данные (признаки) |
Значение для модели | |
|
BWB XP |
BWB Flash | |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер) ПО |
2.XX* |
4.XX* |
|
Цифровой идентификатор ПО |
- |
- |
|
* «Х» не относится к метрологически значимой части ПО и принимает значение от 0 до 9. | ||
Влияние ПО на метрологические характеристики фотометров учтено при нормировании характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации фотометров типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документах:-
- Фотометры пламенные BWB модели BWB XP. Руководство по эксплуатации (раздел 4 «Управление»);
-
- Фотометры пламенные BWB модели BWB Flash. Руководство по эксплуатации (раздел «Отбор проб»).
Применение фотометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация фирмы «BWB Technologies Ltd.», Великобритания.
ПравообладательФирма «BWB Technologies Ltd.», Великобритания
Адрес: Unit 7 Galloway Centre, Newbury, Berkshire, RG14 5TL, UK
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия фотометров основан на измерении интенсивности эмиссии атомов щелочных и щелочноземельных металлов, образующихся при попадании аэрозоля пробы в пропановое, бутановое или пропан-бутановое пламя. Интенсивность эмиссии определяемого элемента пропорциональна массовой концентрации этого элемента в пробе.
Конструктивно фотометры выполнены в виде настольных приборов, состоящих из распылителя жидких проб, газовой горелки, оптической системы, детектора, управляющей электроники, системы обработки сигнала и вывода результатов измерений. Анализируемая жидкая проба в виде аэрозоля вводится в пламя газовой горелки, где происходит атомизация и возбуждение атомов щелочных и щелочноземельных металлов с последующей эмиссией характеристического излучения. Характеристические линии излучения щелочных и щелочноземельных металлов выделяются соответствующими оптическими светофильтрами и регистрируются детекторами. Система обработки сигнала на основе микропроцессора обрабатывает полученный сигнал, рассчитывает массовую концентрацию элемента по заранее построенным градуировочным зависимостям. Результаты измерений отображаются на встроенном жидкокристаллическом экране.
Фотометры выпускаются следующих моделей: BWB XP, BWB Flash. Модель фотометров BWB Flash выпускается в следующих модификациях: FL-2; FL-3; FL-4. Модели и модификации фотометров отличаются между собой количеством определяемых элементов, метрологическими и техническими характеристиками, способами управления работой фотометров. Фотометры модели BWB XP могут проводить одновременный анализ пяти элементов (Na, K, Li, Ca, Ba); управление фотометров осуществляется при помощи физических кнопок, размещенных на лицевой панели; результаты измерений выводятся на монохромный жидкокристаллический экран. Управление фотометров модели BWB Flash осуществляется при помощи сенсорного жидкокристаллического экрана, на который также выводятся результаты анализа. Модификации фотометров модели BWB Flash используются для анализа следующих элементов: FL-2 - Na и K; FL-3 - Na, K и Li; FL-4 - Na, K, Li и Ca.
Опционально (по отдельному заказу) к фотометрам можно подключить: автосамплер для проведения серии анализов без участия оператора; термопринтер для вывода на печать результатов измерений.
Корпус фотометров изготавливается из металлических сплавов и пластмассы, окрашивается в цвета в соответствии с технической документацией производителя.
Каждый экземпляр фотометров имеет серийный номер, расположенный на информационной табличке (шильде) в форме наклейки на задней стороне фотометров. Серийный номер имеет цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид фотометров и место нанесения серийного номера представлены на рисунке 1.

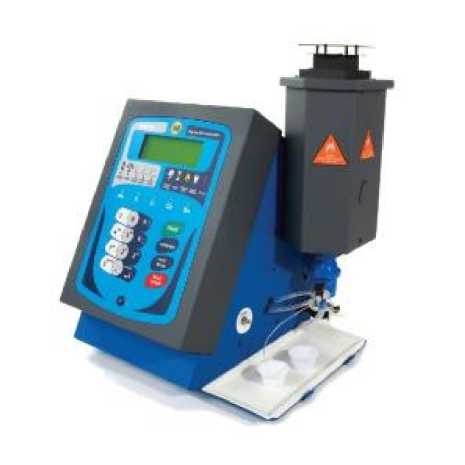

а) фотометры модели BWB XP

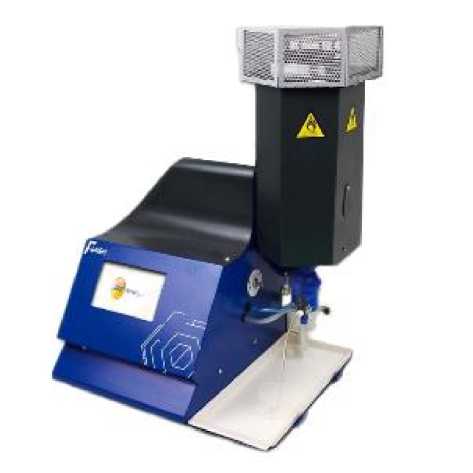

б) фотометры модели BWB Flash
Serial Number
Место нанесения серийного номера
BWB Technologies Ltd Flame Photometer Laboratory Instrument SERVICE SHOULD BE CARRIED OU BY QUALIFIED PERSONNEL ONL Made in the UK info@bwbtech.com
в) место нанесения серийного номера
Рисунок 1 - Общий вид фотометров пламенных BWB и место нанесения серийного номера
Пломбирование фотометров не предусмотрено. Конструкция фотометров обеспечивает ограничение доступа к частям фотометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Фотометр пламенный |
BWB |
1 шт. |
|
Автосамплер |
- |
1 шт.* |
|
Термопринтер |
- |
1 шт.* |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* По заказу | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модели | |||
|
BWB XP |
BWB Flash мод. FL-2 |
BWB Flash мод. FL-3 |
BWB Flash мод. FL-4 | |
|
Предел обнаружения (по критерию 3о), мг/дм3, не более - калия |
0,01 |
0,01 |
0,01 |
0,01 |
|
- натрия |
0,01 |
0,01 |
0,01 |
0,01 |
|
- лития |
0,01 |
- |
0,01 |
0,01 |
|
- кальция |
1 |
- |
- |
1 |
|
- бария |
5 |
- |
- |
- |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, % |
3 | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | |||
|
BWB XP |
BWB Flash мод. FL-2 |
BWB Flash мод. FL-3 |
BWB Flash мод. FL-4 | |
|
Параметры электрического питания: - напряжение переменного тока, В |
220 ± 23 | |||
|
- частота переменного тока, Г ц |
50 ± 1 | |||
|
Габаритные размеры, мм, не более: - высота |
510 |
510 | ||
|
- ширина |
390 |
330 | ||
|
- длина |
350 |
350 | ||
|
Масса, кг, не более |
17 |
10 | ||
|
Условия эксплуатации: - температура окружающей среды, °C |
от +10 до +35 | |||
|
- относительная влажность, % |
от 20 до 85 | |||
