Номер по Госреестру СИ: 95468-25
95468-25 Станции управления программно-технических комплексов
(КТ7)
Назначение средства измерений:
Станции управления программно-технических комплексов КТ7 (далее - станции КТ7) предназначены для измерений и измерительных аналого-цифровых преобразований напряжения и силы постоянного электрического тока, сопротивления постоянному электрическому току, в том числе выходных сигналов термоэлектрических преобразователей и термопреобразователей сопротивления, частоты периодических сигналов; измерительных цифро-аналоговых преобразований силы постоянного электрического тока.
Внешний вид.
Станции управления программно-технических комплексов
Рисунок № 1
Внешний вид.
Станции управления программно-технических комплексов

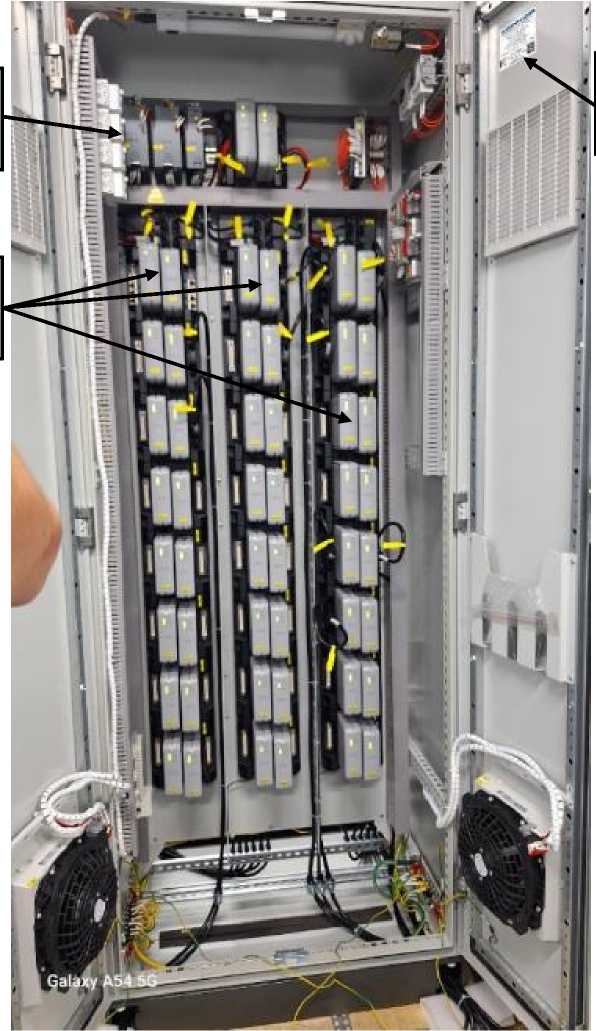

Рисунок № 2
Внешний вид.
Станции управления программно-технических комплексов

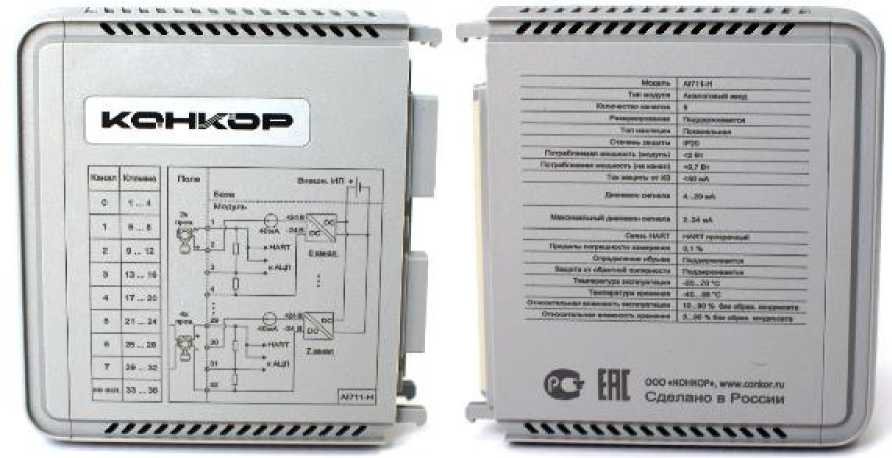

Рисунок № 3
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства - 14.05.2030
Номер записи - 197241
ID в реестре СИ - 1425603
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "КОНКОР ТЕХНОЛОДЖИ" (ООО "КОНКОР")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).
Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.
Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.
Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.
Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№943 от 2025.05.14 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Станции управления программно-технических комплексов (КТ7)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "КОНКОР ТЕХНОЛОДЖИ" (ООО "КОНКОР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95468-25 14.05.2030 |
Станции управления программно-технических комплексов, КТ7 Общество с ограниченной ответственностью "КОНКОР ТЕХНОЛОДЖИ" (ООО "КОНКОР") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
Кто поверяет Станции управления программно-технических комплексов (КТ7)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Станции управления программно-технических комплексов (КТ7)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) станций КТ7 включает в себя встроенное в модули ПО (далее - ВПО) и внешнее ПО, устанавливаемое на персональный компьютер (операторские и инженерные станции, другие устройства станций КТ7).
Метрологически значимым ПО станций КТ7 является ВПО модулей в/в, хранящееся в их энергонезависимой памяти. ВПО загружается на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
Внешнее ПО станций КТ7 состоит из программных компонентов, входящих в «Программную платформу КТ» и обеспечивающих выполнение различных функций. В процессе установки производится выбор компонентов внешнего ПО для установки на оборудовании станций КТ7, в зависимости от его функционального назначения.
Защита внешнего ПО от непреднамеренных и преднамеренных несанкционированных изменений осуществляется:
- автоматическим контролем целостности всех компонентов ПО;
- автоматическим контролем доступа к компонентам ПО и внесению изменений в конфигурацию станций КТ7, согласно правам доступа пользователя;
- автоматическим ведением журналов событий и сигнализаций;
- ограничением доступа к носителям и устройствам записи информации.
Компоненты ПО верхнего уровня позволяют выполнять конфигурирование и настройку отображения результатов измерений в графическом и цифровом видах на мониторах персональных компьютеров, а также архивировать и просматривать результаты ранее выполненных измерений.
Для защиты модулей станций КТ7 предусмотрено закрытие дверей электротехнического шкафа на ключ и (опционально) пломбирование запирающих замков или конструкции шкафа.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики станций КТ7, указанные в разделе «
Знак утверждения типа
Знак утверждения типананосится методом лазерной печати, либо другим типографским способом на титульный лист документа K7-HW-MN «Станции управления программно-технических комплексов КТ7. Руководство по эксплуатации».
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3 документа K7-SW-UG «Станции управления программно-технических комплексов КТ7. Конфигуратор аппаратных модулей. Руководство пользователя».Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Государственная поверочная схема для средств измерений времени и частоты»;
КТ7.87303953.003.2024ТУ «Станции управления программно-технических комплексов КТ7. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «КОНКОР ТЕХНОЛОДЖИ» (ООО «КОНКОР»)
ИНН 7816750730
Юридический адрес: 196624, г. Санкт-Петербург, Витебский пр-кт, д. 155, стр. 1
E-mail: info@conkor.ru
Изготовитель
Общество с ограниченной ответственностью «КОНКОР ТЕХНОЛОДЖИ» (ООО «КОНКОР»)ИНН 7816750730
Адрес: 196624, г. Санкт-Петербург, Витебский пр-кт, д. 155, стр. 1
E-mail: info@conkor.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: info.ozrn@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «КОНКОР ТЕХНОЛОДЖИ» (ООО «КОНКОР»)ИНН 7816750730
Юридический адрес: 196624, г. Санкт-Петербург, Витебский пр-кт, д. 155, стр. 1
E-mail: info@conkor.ru
Станции КТ7 являются многофункциональными программно-техническими комплексами, как средство измерений, выполняющими функцию комплексного компонента измерительной системы вида ИС-2 согласно ГОСТ Р 8.596-2002. Принцип действия станций КТ7 заключается в непрерывном измерении и преобразовании в цифровой код значений входных аналоговых сигналов, поступающих от измерительных преобразователей различных физических величин и других источников. Измерительная информация в цифровой форме используется для вычислительных операций и преобразования данных по различным алгоритмам. Измеренные и вычисленные значения передаются для архивирования и отображения на средствах индикации в операторские и инженерные станции, станции сбора и хранения данных, серверы. Станции КТ7 также осуществляют приём и обработку входных дискретных, цифровых и кодированных сигналов, формируют выходные информационные и управляющие сигналы (аналоговые, дискретные, цифровые и кодированные) для многоконтурного пропорционально-интегрально-дифференциального (ПИД) регулирования и алгоритмического программного управления в распределенных системах управления (РСУ).
Измерительные каналы (далее - ИК) станций КТ7 формируются на базе:
-
- многоканальных модулей ввода-вывода аналоговых сигналов (далее - модули в/в), осуществляющих аналого-цифровые и цифро-аналоговые преобразования сигналов;
-
- модулей программируемых контроллеров (далее - контроллеры), осуществляющих вычисление результатов измерений и обмен данными в цифровом виде с другими модулями и компонентами станций КТ7;
-
- шины входных/выходных сигналов, выполняющей функцию связующего компонента между модулями в/в и контроллерами;
-
- дисплеев операторских и инженерных станций, серверов и иных средств архивирования и индикации измерительной информации.
Метрологические характеристики ИК станций КТ7 полностью определяются метрологическими характеристиками модулей в/в.
Перечень модулей в/в, входящих в состав станций КТ7, приведен в таблице 1.
Таблица 1 - Перечень модулей в/в станций КТ7
|
Модуль |
Описание |
|
AI711 |
8-канальный резервируемый модуль аналогового ввода сигналов силы и напряжения постоянного электрического тока с поканальной гальванической изоляцией |
|
AI711-H |
8-канальный резервируемый модуль аналогового ввода сигналов силы постоянного электрического тока с поканальной гальванической изоляцией и поддержкой протокола HART |
|
AI713 |
16-канальный резервируемый модуль аналогового ввода сигналов силы постоянного электрического тока с групповой гальванической изоляцией по 8 каналов |
|
AI713-H |
16-канальный резервируемый модуль аналогового ввода сигналов силы постоянного электрического тока с групповой гальванической изоляцией по 8 каналов и поддержкой протокола HART |
|
AI714-H |
16-канальный резервируемый модуль аналогового ввода сигналов силы постоянного электрического тока с групповой гальванической изоляцией по 8 каналов и поддержкой протокола HART |
|
AI722 |
8-канальный резервируемый модуль аналогового ввода сигналов термоэлектрических преобразователей (термопар) и сигналов напряжения постоянного электрического тока с поканальной гальванической изоляцией |
|
AI731 |
8-канальный резервируемый модуль аналогового ввода сигналов термопреобразователей сопротивления и сигналов сопротивления постоянному электрическому току с поканальной гальванической изоляцией |
|
AM721 |
Нерезервируемый модуль измерения частоты вращения с защитой от превышения частоты вращения с поканальной гальванической изоляцией, оснащенный 1-м аналоговым каналом, 2-мя входами типа «сухой контакт», 2-мя релейными выходами с нормально-открытым контактом |
|
AO711 |
8-канальный резервируемый модуль аналогового вывода сигналов силы постоянного электрического тока с поканальной гальванической изоляцией |
|
AO711-H |
8-канальный резервируемый модуль аналогового вывода сигналов силы постоянного электрического тока с поканальной гальванической изоляцией и поддержкой протокола HART |
|
AO713 |
16-канальный резервируемый модуль аналогового вывода сигналов силы постоянного электрического тока с групповой гальванической изоляцией по 8 каналов |
|
AO713-H |
16-канальный резервируемый модуль аналогового вывода сигналов силы постоянного электрического тока с групповой гальванической изоляцией по 8 каналов и поддержкой протокола HART |
|
AO714-H |
16-канальный резервируемый модуль аналогового вывода сигналов силы постоянного электрического тока с групповой гальванической изоляцией по 8 каналов и поддержкой протокола HART |
|
PI711 |
6-канальный модуль счета импульсов/измерения частоты |
Станции КТ7 относятся к проектно-компонуемым изделиям, имеющим модульную распределенную структуру, и представляют собой электротехнические шкафы, в которых, в зависимости от конкретного технологического объекта управления (далее - ТОУ) и требуемой конфигурации, устанавливаются:
-
1 Контроллерный блок, выполняющий функцию центрального процессора станций КТ7 и реализующий, совместно с модулями в/в, управление ТОУ в режиме реального времени. В состав контроллерного блока может входить один или два контроллера (в конфигурации с резервированием), установленных на базовый модуль контроллера.
-
2 Рейки (стойки) ввода/вывода с установленными в них базовыми модулями подключений, на которые устанавливаются модули в/в и другие модули расширения, обеспечивающие связь, обработку сигналов и интеграцию с другим внешним оборудованием. Перечень возможных модулей расширения: модули связи (Profibus, Modbus, Ethernet, HART, внутрисистемной и последовательной связи RS-232/RS-485), модули ввода-вывода дискретных сигналов, модули резервирования, диагностики и управления, модули интеграции. Базовые модули подключений - конструктивные элементы, предназначенные для физической установки и фиксации модулей, обеспечения их электропитания и коммутации с другими компонентами станции КТ7, ввода входных сигналов через линии связи, подключенные к клеммным блокам.
-
3 Коммутирующие концентраторы (шины L-BUS), предназначенные для коммутации портов и автоматического согласования сетевой скорости удаленно расположенных модулей в/в станций КТ7.
-
4 Система электропитания постоянного тока, включающая:
- один или два модуля (в конфигурации с параллельной работой) электропитания, преобразующих напряжение переменного тока внешнего источника в напряжение 24 В постоянного тока;
- модуль резервирования электропитания, при конфигурации с параллельной работой двух модулей электропитания;
- блок распределения электропитания 24 В постоянного тока для контроллерного блока, модулей в/в, сетевых концентраторов и других модулей расширения.
Станции КТ7 комплектуются для конкретного ТОУ и могут отличаться по составу, в зависимости от требований пользователя и проекта.
Цифровые и дискретные модули, источники питания, контроллеры, коммуникационные модули, модули связи с цифровыми протоколами передачи данных (Modbus, Profibus, HART, OPC и т.п.), входящие в состав станций КТ7, не относятся к измерительным компонентам и не влияют на метрологические характеристики станций КТ7.
Заводской номер станции КТ7 наносится типографским способом в виде QR-кода и цифрового обозначения на информационную табличку, наклеиваемую на внутреннюю поверхность двери электротехнического шкафа, в котором смонтированы компоненты станции. Заводские номера модулей из состава станций КТ7 наносятся типографским способом или методом лазерной гравировки в виде QR-кодов и цифровых обозначений на передние стенки корпусов модулей.
Нанесение знака поверки на станции КТ7 не предусмотрено.
Пломбирование станций КТ7 не предусмотрено.
Общий вид станций КТ7 с указанием места нанесения заводского номера представлен на рисунке 1. Общий вид модулей станций КТ7 с указанием мест нанесения заводских номеров представлен на рисунке 2.
Рейки (стойки) ввода/вывода с модулями в/в
Источники питания и блок контроллера
Место нанесения заводского номера (QR-код и цифры)
Рисунок 1 - Общий вид станций КТ7 с указанием места нанесения заводского номера (QR-код и цифры)
А1731
шммй
Дуплекс
L-Bua
Место нанесения
ишима
Статус
Дуплекс L-Bus Питаний
|
г -• | |
|
J ■ 1 |
Ошибка |
|
Статуе | |
|
■2| |
Дуплекс |
|
*1 |
L-Bua |
|
Питание | |
|
AI711.-H | |
|
......... wiumt | |
|
£3 «ЕВ | |
|
КТ7 | |
заводского номера (QR-код и цифры)
Рисунок 2 - Общий вид модулей станций КТ7 с указанием мест нанесения заводских номеров (QR-код и цифры)
Таблица 6 - Комплектность станций КТ7
|
Наименование |
Обозначение |
Количество, шт. |
|
Станция управления программнотехнических комплексов |
КТ7 |
1 |
|
Руководство по эксплуатации |
K7-HW-MN, K7-SW-UG |
1 |
Идентификационные данные ПО станций КТ7 приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО станций КТ7
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
КТ7 Студия разработки |
|
Номер версии (идентификационный номер) ПО, не ниже |
V5.10 |
|
Цифровой идентификатор ПО |
- |
Таблица 3 - Метрологические характеристики станций КТ7
|
Тип модуля |
Количество ИК |
Диапазон аналогового сигнала / Разрядность цифрового сигнала |
Метр ологические характеристики 1 | |
|
на входе ИК |
на выходе ИК | |||
|
AI711 |
8 |
от 0 до 5 В |
16 бит |
Y = ±0,10 % |
|
от 1 до 5 В |
16 бит | |||
|
от -10 до +10 В |
16 бит | |||
|
от 0 до 10 мА |
16 бит | |||
|
от 4 до 20 мА |
16 бит | |||
|
AI711-H |
8 |
от 4 до 20 мА |
16 бит | |
|
AI713 |
16 |
от 4 до 20 мА |
16 бит | |
|
AI713-H |
16 |
от 4 до 20 мА |
16 бит | |
|
AI714-H |
16 |
от 4 до 20 мА |
16 бит | |
|
AI722 2 |
8 |
Сигналы ТЭДС от термопа |
р с НСХ по ГОСТ Р 8.585-2001: | |
|
Е: от -200 до +900 °C |
16 бит |
Д = ±2,2 C | ||
|
J: от -200 до +750 C |
16 бит |
Д = ±1,9 C | ||
|
K: от-200 до +1300C |
16 бит |
Д = ±3,0 C | ||
|
N: от 0 до +1300 C |
16 бит |
Д = ±2,6 C | ||
|
B: от +500 до +1800 °С |
16 бит |
Д = ±2,6 C | ||
|
T:от -200 до +350 C |
16 бит |
Д = ±1,1 C | ||
|
S: от 0 до +1600 C |
16 бит |
Д = ±3,2 C | ||
|
R: от 0 до +1600 C |
16 бит |
Д = ±3,2 C | ||
|
Сигналы напряжения постоянного электрического тока: | ||||
|
от -100 до +100 мВ |
16 бит |
Д = ±0,10 мВ | ||
|
от -20 до +80 мВ |
16 бит |
Д = ±0,05 мВ | ||
|
AI731 |
8 |
Сигналы электрического сопротивления от термопреобразователей сопротивления с НСХ по ГОСТ 6651-2009: | ||
|
Pt100 (а=0,00385 °C-1): от -200 до +850 C |
16 бит |
Д = ±1,0 C | ||
|
Cu50 (а=0,00428 °C’1): от -50 до +150 C |
16 бит | |||
|
Сигналы электрического сопротивления: | ||||
|
от 1 до 400 Ом |
16 бит |
Y = ±0,063 % | ||
|
от 2 до 1000 Ом |
16 бит | |||
|
AM721 |
1 |
от 1 до 200 Гц |
16 бит |
Д = ±1,0 Гц |
|
от 200 до 4000 Гц |
16 бит |
Д = ±0,5 Гц | ||
|
AO711 |
8 |
16 бит |
от 0 до 10 мА |
Уосн = ±0,20 % Yдоп = ±0,085 %/10 C |
|
16 бит |
от 4 до 20 мА | |||
|
16 бит |
от 0 до 20 мА | |||
|
AO711-H |
8 |
16 бит |
от 4 до 20 мА | |
|
AO713 |
16 |
16 бит |
от 4 до 20 мА |
Уосн = ±0,10 % Yдоп = ±0,030 %/10 C |
|
AO713-H |
16 |
16 бит |
от 4 до 20 мА | |
|
AO714-H |
16 |
16 бит |
от 4 до 20 мА | |
|
PI711 |
6 |
от 0 до 1000 Гц |
16 бит |
Д = ±0,20 Гц |
|
от 0 до 10000 Гц |
16 бит |
Д = ±1,0 Гц | ||
Продолжение таблицы 3
|
Тип модуля |
Количество ИК |
Диапазон аналогового сигнала / Разрядность цифрового сигнала |
Метрологические характеристики 1 | |
|
на входе ИК |
на выходе ИК | |||
|
Примечания
у - пределы допускаемой приведенной погрешности в условиях эксплуатации; Д - пределы допускаемой абсолютной погрешности в условиях эксплуатации; уосн - пределы допускаемой основной приведенной погрешности при температуре окружающего воздуха (25 ± 1) °C; удоп - пределы допускаемой дополнительной приведенной погрешности, обусловленной отклонением температуры окружающего воздуха на каждые 10 C от нормальных значений в пределах условий эксплуатации; ТЭДС - термоэлектродвижущая сила; НСХ - номинальная статистическая характеристика. Нормирующим значением для приведенной погрешности у, уоси и Yдoп принята разность между верхней и нижней границами диапазона аналогового сигнала на входе или выходе ИК.
| ||||
Таблица 4 - Основные технические характеристики станций КТ7
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -20 до +70 от 10 до 90 от 68 до 108 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Время непрерывной работы в сутки, ч |
24 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет |
15 |
