Номер по Госреестру СИ: 95464-25
95464-25 Спектрометры инфракрасные
(FluidScan)
Назначение средства измерений:
Спектрометры инфракрасные FluidScan (далее - спектрометры) предназначены для измерений спектра поглощения в инфракрасном (далее - ИК) диапазоне, а также для качественного и количественного анализа компонентов в нефтепродуктах, минеральных и синтетических маслах по их спектрам в инфракрасной области.
Внешний вид.
Спектрометры инфракрасные
Рисунок № 1
Внешний вид.
Спектрометры инфракрасные
Рисунок № 2
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства - 14.05.2030
Номер записи - 197237
ID в реестре СИ - 1425599
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
FluidScan, Fluid Scan,
Производитель
Изготовитель - Spectro Scientific
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 9
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№943 от 2025.05.14 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Спектрометры инфракрасные (FluidScan)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Кто поверяет Спектрометры инфракрасные (FluidScan)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 14 | 14 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Спектрометры инфракрасные (FluidScan)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрометры оснащены встроенным ПО FluidScan, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты измерений. Также спектрометры имеют возможность выполнять синхронизацию полученных данных с персонального компьютера при помощи внешнего ПО Fluid Manager, которое позволяет передавать, просматривать накопленные измерения, формировать и печатать протоколы. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для | |
|
встроенного ПО |
внешнего ПО | |
|
Идентификационное наименование ПО |
FluidScan |
Fluid Manager |
|
Номер версии (идентификационный номер) ПО |
V.6.X1) |
v6.X1) |
|
Цифровой идентификатор ПО |
- |
- |
|
1) Х относится к метрологически незначимой части ПО и принимает цифровые значения от 0 до 99 или буквенные значения от a до z. Формат номера может содержать от 1 до 3 значений Х, разделенных точкой. | ||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в главе 4 «Анализ масла» руководства по эксплуатации.При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2832 «Об утверждении Государственной поверочной схемы для средств измерений содержания воды в твердых и жидких веществах и материалах»;
Техническая документация Spectro Scientific, США.
ПравообладательSpectro Scientific, США
Адрес: One Executive Drive, Suite 101, Chelmsford, MA 01824-2563 160, USA
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Спектрометры представляют собой портативные приборы в прочном корпусе, которые предназначены для работы как в полевых, так и в лабораторных условиях. Спектрометры могут работать как от аккумуляторной батареи, так и от сети электропитания.
Принцип действия спектрометров основан на измерении ИК-спектра поглощения анализируемой пробы нефтепродуктов, а также минеральных и синтетических масел. Спектрометры собирают ИК-излучение, прошедшее через жидкость, помещенную в раскладную ячейку, в волновод. Затем волновод переносит свет в миниатюрную твердотельную оптическую систему, которая обеспечивает высокую пропускную способность сигнала и минимизирует любые атмосферные влияния. ИК-спектр поглощения попадает на вогнутую дифракционную решетку, которая отражает свет на высокоэффективный матричный детектор, регистрирующий ИК-спектр жидкости. Спектрометры работают в среднем ИК диапазоне.
Проба анализируемого образца помещается в специальную раскладную ячейку FlipTop, окна которой изготовлены из селенида цинка, ячейка формирует плёнку толщиной около 100 мкм. Спектрометры просвечивают ее широкополосным модулированным источником ИК-излучения. Часть ИК-спектра поглощается пробой и по степени поглощения в разных диапазонах спектрометр производит расчет численного значения параметров. Весь анализ выполняется автоматически под управлением программного обеспечения.
Спектрометры позволяют оценивать следующие параметры нефтепродуктов, а также минеральных и синтетических масел: общее кислотное число, общее щелочное число, степень окисления, нитрирование, сульфатирование, содержание воды, наличие гликоля (охлаждающей жидкости), количество сажи, степень истощения присадок.
Конструктивно спектрометры состоят из входного блока измерений, содержат два ИК источника - один для коротковолновой части - спектра, а второй для длинноволновой части - ИК-спектра. Источники расположены под углом 90° к измерительной ячейке, в которой располагается проба для анализа. Входной блок также содержит платформу, в которой открывается раскладная ячейка FlipTop для загрузки образца. Спектрометры оснащены цветным дисплеем и функциональными клавишами для просмотра и ввода данных, а также разъемами для подключения периферийных устройств и связи с персональным компьютером (USB, ETHERNET).
Спектрометры выпускаются в двух версиях FluidScan 1000 и FluidScan 1100. Техническое исполнение и аналитические возможности обеих версий спектрометров полностью идентичные. В версии спектрометра FluidScan1100 встроенное программное обеспечение (далее - ПО) имеет дополнительные функции для работы с внешними программами, а именно:
-
- возможность подключения к ПО «OilView», прием и передача информации от прибора в ПО, анализ по маршрутам;
-
- возможность подключения к ПО «TruVu360», прием и передача информации от прибора в ПО.
Корпус спектрометров изготавливается из металлических сплавов и пластика, окрашивается в цвета в соответствии с технической документацией производителя.
Маркировочная табличка с серийным номером располагается на задней стенке спектрометров. Серийный номер имеет буквенно-цифровой формат, наносится типографским способом на клеевую этикетку. Нанесение знака поверки на спектрометры и пломбирование спектрометров не предусмотрено. Общий вид спектрометров представлен на рисунке 1. Место нанесения серийного номера на спектрометры представлено на рисунке 2.

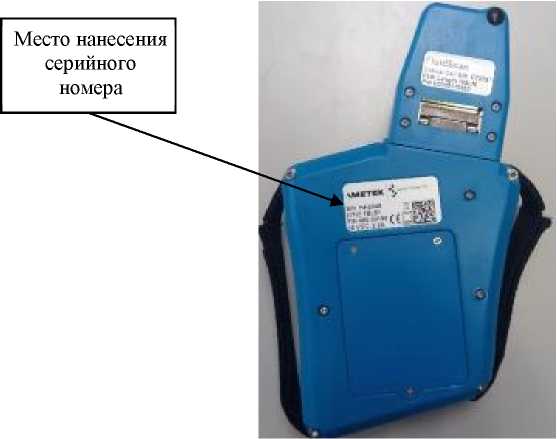

Рисунок 2 - Место нанесения серийного номера на спектрометры инфракрасные FluidScan

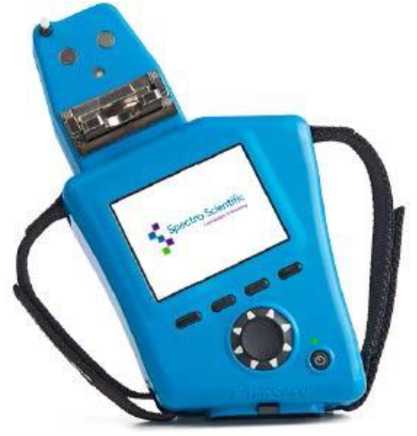

Рисунок 1 - Общий вид спектрометров инфракрасных FluidScan
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Спектрометр инфракрасный |
FluidScan |
1 шт. |
|
Программное обеспечение |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала1), % |
3 |
|
Чувствительность2), у.е.^%-1, не менее |
2403 |
|
Предел обнаружения3), млн-1 |
5 |
и ГСО 9922-2011 с массовой долей воды от 0,001 % до 1 %
и ГСО 9922-2011 с массовой долей воды от 0,01 до 0,1 %
и ГСО 9922-2011 с массовой долей воды от 0,001 до 0,01 % | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний волновых чисел, см-1 |
от 3700 до 900 |
|
Объем пробы, мкл |
100 |
|
Масса, кг, не более |
1,4 |
|
Габаритные размеры спектрометра, мм, не более: | |
|
- длина |
70 |
|
- ширина |
140 |
|
- высота |
240 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры кейса для транспортировки, мм, не более: - длина |
180 |
|
- ширина |
340 |
|
- высота |
430 |
|
Потребляемая мощность, В^А, не более |
10 |
|
Параметры электрического питания: - напряжение переменного тока, В |
110/220 |
|
- частота, Г ц |
50/60 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +10 до +50 |
|
- относительная влажность воздуха, %, не более |
80 |
