Сведения о средстве измерений: 95463-25 Трансформаторы тока

Номер по Госреестру СИ: 95463-25
95463-25 Трансформаторы тока
(YDBH1.2-120II)

Назначение средства измерений:
Трансформаторы тока YDBH1.2-120II (далее по тексту - трансформаторы) предназначены для преобразований переменного тока первичной обмотки в переменный ток вторичной обмотки для измерений с помощью стандартных измерительных приборов, защиты, автоматики, сигнализации и управления в сетях переменного тока с номинальным напряжением 1,2 кВ.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 2
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 3
Внешний вид.
Трансформаторы тока
Рисунок № 3

Общие сведения

Дата публикации - 22.05.2025
Срок свидетельства - 14.05.2030
Номер записи - 197236
ID в реестре СИ - 1425598
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

YDBH1.2-120II,

Производитель

Изготовитель - YDBH1.2-120II Guangdong YADA Electronics Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 120
Выдано извещений - 0
Кол-во периодических поверок - 105
Кол-во средств измерений - 120
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.

Приказы РСТ, где упоминается данный тип СИ

№2789 от 2025.12.17 ПРИКАЗ_Об утверждении типов средств измерений (25)

№943 от 2025.05.14 ПРИКАЗ Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы тока (YDBH1.2-120II)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений YDBH1.2-120II Guangdong YADA Electronics Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95463-25
14.05.2030
Трансформаторы тока, YDBH1.2-120II
YDBH1.2-120II Guangdong YADA Electronics Co., Ltd. (КИТАЙ )
ОТ
МП
8 лет

Справочный отчет по организации содержит следующую информацию:

1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.

2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.

3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.

4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.

5. Сведения о распределении поверок по видам измерений в динамике по годам.

6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)

7. Перечень контрагентов организации за последние пол года.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (YDBH1.2-120II)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЭНЕРГОПРОМРЕСУРС"
(RA.RU.312376)
  • YDBH1.2-120II
  • 105 0 105 0 0 0 0
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • YDBH1.2-120II
  • 15 15 0 0 15 15 0

    Стоимость поверки Трансформаторы тока (YDBH1.2-120II)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульные листы эксплуатационной документации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1 руководства по эксплуатации «Описание и работа».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

    ГОСТ Р МЭК 61869-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

    Правообладатель

    Guangdong YADA Electronics Co., Ltd., Китай

    Юридический адрес: YADA Industrial Park, Gaopugang, Heyuan City, Guangdong, China

    Телефон: 0762-3493926 3493982

    E-mail: market@yada.com.cn

    Web-сайт: http://www.yada.com.cn

    Изготовитель

    Guangdong YADA Electronics Co., Ltd., Китай
    Юридический адрес: YADA Industrial Park, Gaopugang, Heyuan City, Guangdong, China Телефон: 0762-3493926 3493982
    E-mail: market@yada.com.cn
    Web-сайт: http://www.yada.com.cn

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
    Адреса:
    142300, Московская обл., г. Чехов, Симферопольское ш., д. 2;
    308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
    155126, Ивановская обл., Лежневский р-н, СПК им. Мичурина
    Телефон: +7 (495) 108 69 50
    E-mail: info@metrologiya.prommashtest.ru

    Правообладатель

    Guangdong YADA Electronics Co., Ltd., Китай
    Юридический адрес: YADA Industrial Park, Gaopugang, Heyuan City, Guangdong, China
    Телефон: 0762-3493926 3493982
    E-mail: market@yada.com.cn
    Web-сайт: http://www.yada.com.cn

    Принцип действия трансформатора основан на использовании явления электромагнитной индукции, т.е. на создании электродвижущей силы переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

    Трансформатор представляет собой магнитопровод с намотанной на нем вторичной обмоткой, заключенный влитой пластмассовый корпус, не поддерживающий горения. На выводах вторичной обмотки надежно опломбированы клеммы.

    Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на информационную табличку (шильд) на корпусе типографским методом печати.

    Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки наносится на боковую сторону трансформаторов.

    Общий вид трансформатора приведен на рисунке 1, место пломбировки, место нанесения информационной таблички (шильда) и место нанесения знака поверки - на рисунке 2, общий вид информационной таблички (шильда) и место нанесения заводского номера - на рисунке 3.

    Внешний вид. Трансформаторы тока (YDBH1.2-120II), http://oei-analitika.ru

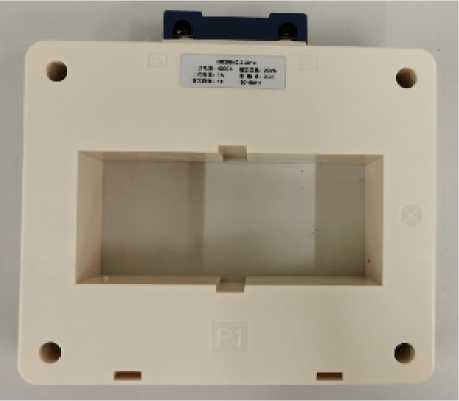

    Рисунок 1 - Общий вид трансформатора тока YDBH1.2-120II

    Внешний вид. Трансформаторы тока (YDBH1.2-120II), http://oei-analitika.ru

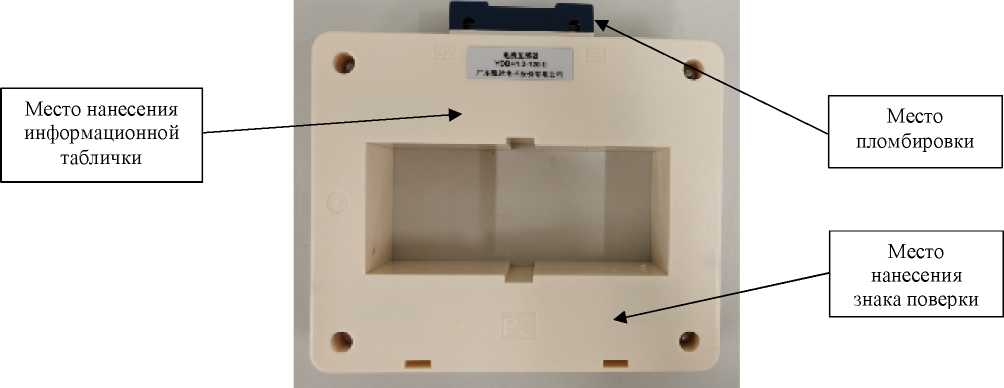

    Рисунок 2 - Место пломбировки, место нанесения информационной таблички (шильда) и знака поверки

    Место

    нанесения

    заводского номера

    Внешний вид. Трансформаторы тока (YDBH1.2-120II), http://oei-analitika.ru

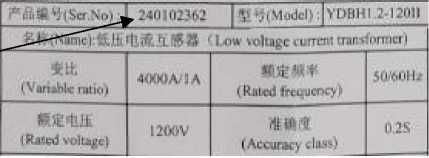

    Рисунок 3 - Общий вид информационной таблички (шильда) и место нанесения заводского номера

    Лист № 3

    Всего листов 4

    Таблица 4 -

    Наименование

    Обозначение

    Количество шт./экз.

    Трансформатор тока

    YDBH1.2-120II

    1

    Паспорт

    -

    1

    Руководство по эксплуатации

    -

    1


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение ином, кВ

    1,2

    Наибольшее рабочее напряжение ин. р, кВ

    1,44

    Номинальная частота, Г ц

    50/60

    Номинальный первичный ток 11ном, А

    4000

    Номинальный вторичный ток Ъном, А

    1

    Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015

    0,2S

    Номинальная вторичная нагрузка S2ном, В-А

    (при номинальной вторичной нагрузке больше 5 ВА, cos ф = 0,8; при номинальной вторичной нагрузке меньше или равной 5 ВА, cos ф = 1,0)

    20

    Таблица 2 - Технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры (ШиринахДлинахВысота), мм, не более

    166x137x50

    Масса, кг, не более

    1,87

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -40 до +70

    - относительная влажность, %, не более

    95

    - атмосферное давление, кПа, не более

    102

    Таблица 3 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка на отказ, ч

    131400

    Средний срок службы, лет

    20
