Номер по Госреестру СИ: 95462-25
95462-25 Трансформаторы тока
(YDBH1.2-30I-B)
Назначение средства измерений:
Трансформаторы тока YDBH1.2-30I-B (далее по тексту - трансформаторы) предназначены для преобразований переменного тока первичной обмотки в переменный ток вторичной обмотки для измерений с помощью стандартных измерительных приборов, защиты, автоматики, сигнализации и управления в сетях переменного тока с номинальным напряжением 1,2 кВ.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства - 14.05.2030
Номер записи - 197235
ID в реестре СИ - 1425597
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
YDBH1.2-30I-B,
Производитель
Изготовитель - Guangdong YADA Electronics Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 15
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№943 от 2025.05.14 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы тока (YDBH1.2-30I-B)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Кто поверяет Трансформаторы тока (YDBH1.2-30I-B)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 15 | 15 | 0 | 0 | 15 | 15 | 0 |
Стоимость поверки Трансформаторы тока (YDBH1.2-30I-B)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1 руководства по эксплуатации «Описание и работа».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ Р МЭК 61869-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательGuangdong YADA Electronics Co., Ltd., Китай
Юридический адрес: YADA Industrial Park, Gaopugang, Heyuan City, Guangdong, China Телефон: 0762-3493926 3493982
E-mail: market@yada.com.cn
Web-сайт: http://www.yada.com.cn
Изготовитель
Guangdong YADA Electronics Co., Ltd., КитайЮридический адрес: YADA Industrial Park, Gaopugang, Heyuan City, Guangdong, China Телефон: 0762-3493926 3493982
E-mail: market@yada.com.cn
Web-сайт: http://www.yada.com.cn
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адреса:
142300, Московская обл., г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., Лежневский р-н, СПК им. Мичурина
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Guangdong YADA Electronics Co., Ltd., КитайЮридический адрес: YADA Industrial Park, Gaopugang, Heyuan City, Guangdong, China Телефон: 0762-3493926 3493982
E-mail: market@yada.com.cn
Web-сайт: http://www.yada.com.cn
Принцип действия трансформатора основан на использовании явления электромагнитной индукции, т.е. на создании электродвижущей силы переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформатор тока представляет собой магнитопровод с намотанной на нем вторичной обмоткой, заключенный в литой пластмассовый корпус, не поддерживающий горения. На выводы вторичной обмотки трансформатора тока устанавливается прозрачная крышка, позволяющая надежно опломбировать клеммы.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на информационную табличку (шильд) на корпусе типографским методом печати.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки наносится на боковую сторону трансформаторов.
Общий вид трансформатора приведен на рисунке 1, место пломбировки, место нанесения заводского номера и место нанесения знака поверки - на рисунке 2.

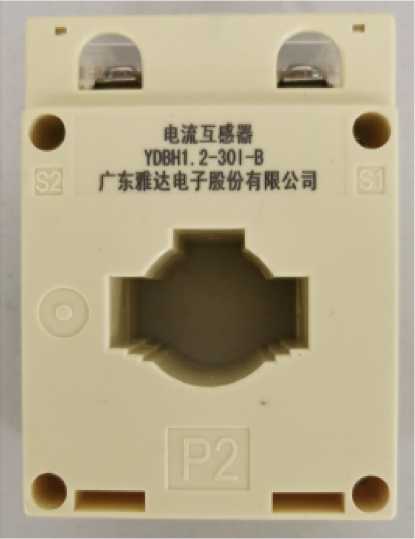

Рисунок 1 - Общий вид трансформатора тока YDBH1.2-30I-B
Место пломбировки
Место нанесения знака поверки
Место нанесения заводского номера
Рисунок 2 - Место пломбировки, место нанесения заводского номера и знака поверки
Лист № 3
Всего листов 4
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, кВ |
1,2 |
|
Наибольшее рабочее напряжение ин. р, кВ |
1,44 |
|
Номинальная частота, Г ц |
50/60 |
|
Номинальный первичный ток 11ном, А |
100 |
|
Номинальный вторичный ток Ъном, А |
1 |
|
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,2S |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф = 0,8, ВА |
0,2 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ШиринахДлинахВысота), мм, не более |
81x60x36,5 |
|
Масса, кг, не более |
0,352 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +70 |
|
- относительная влажность, %, не более |
95 |
|
- атмосферное давление, кПа, не более |
102 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
131400 |
|
Средний срок службы, лет |
20 |
