Номер по Госреестру СИ: 95447-25
95447-25 Полуприцеп-цистерна
(FRUEHAUF)
Назначение средства измерений:
Полуприцеп-цистерна FRUEHAUF (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Внешний вид.
Полуприцеп-цистерна
Рисунок № 1

Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Паспорте «Полуприцеп-цистерна FRUEHAUF», раздел 8.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательFruehauf Trailer Corporation, Франция
Юридический адрес: 24-28 avenue Jean Mermoz, 89002 Auxerre Cedex
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33 Телефон/факс: +7(843) 513-30-75
E-mail: metrolog-kazan@mail.ru
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоит из аллюминиевой сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ состоит из девяти герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.

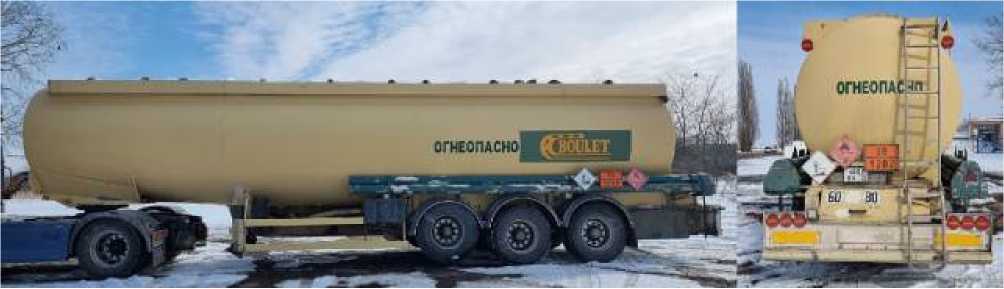

Общий вид ППЦ FRUEHAUF зав.№ VFKTE34TCX2XB1434 представлен на рисунке 1.
Рисунок 1 - Общий вид ППЦ FRUEHAUF
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
1-C™amgib
/ t( tic терны
——
1—I ■ ■ — в. Л-#—i a Ла, x
4 J £
Б (4:1)
\iecma dia «даргеяия
Лизке поверки
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка крепится на передней стороне рамы ППЦ.
|
Таблица 1 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
38000 |
|
Номинальная вместимость секций, дм3 1 секция, дм3 |
4000 |
|
2 секция, дм3 |
6000 |
|
3 секция, дм3 |
3000 |
|
4 секция, дм3 |
6000 |
|
5 секция, дм3 |
2000 |
|
6 секция, дм3 |
3000 |
|
7 секция, дм3 |
7000 |
|
8 секция, дм3 |
2000 |
|
9 секция, дм3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
|
Таблица 2 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Количество секций, шт. |
9 |
|
Снаряженная масса, кг, не более |
5970 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 50 |
