Номер по Госреестру СИ: 95444-25
95444-25 Светильники головные взрывозащищенные
(СМГВ)
Назначение средства измерений:
Светильники головные взрывозащищенные СМГВ (далее по тексту - светильники) предназначены для измерений объемной доли метана, индивидуального освещения рабочего места в месте нахождения горнорабочего и выдачи звукового сигнала при превышении содержания метана выше порога срабатывания (уставки) в атмосфере подземных выработок угольных шахт и рудников, опасных по газу и угольной пыли.
Внешний вид.
Светильники головные взрывозащищенные
Рисунок № 1
Внешний вид.
Светильники головные взрывозащищенные
Рисунок № 2
Внешний вид.
Светильники головные взрывозащищенные
Рисунок № 3
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства - 14.05.2030
Номер записи - 197222
ID в реестре СИ - 1425579
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Завод взрывозащищенного и общепромышленного оборудования "Горэкс-Светотехника" (ООО "Завод "Горэкс-Светотехника")
Страна - РОССИЯ
Населенный пункт - г. Новосибирск
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Статистика
Кол-во поверок - 2790
Выдано извещений - 0
Кол-во периодических поверок - 1166
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№942 от 2025.05.14 ПРИКАЗ Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Светильники головные взрывозащищенные (СМГВ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Завод взрывозащищенного и общепромышленного оборудования "Горэкс-Светотехника" (ООО "Завод "Горэкс-Светотехника")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95444-25 14.05.2030 |
Светильники головные взрывозащищенные, СМГВ Общество с ограниченной ответственностью "Завод взрывозащищенного и общепромышленного оборудования "Горэкс-Светотехника" (ООО "Завод "Горэкс-Светотехника") (РОССИЯ г. Новосибирск) |
ОТ МП |
1 год |
Кто поверяет Светильники головные взрывозащищенные (СМГВ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО СТЛ «Мера» (RA.RU.314081) | 339 | 72 | 0 | 339 | 0 | 339 | 0 | 339 | ||
| ООО "МЕТРОН" (RA.RU.312959) | 2451 | 78 | 1624 | 827 | 0 | 2451 | 1624 | 827 |
Стоимость поверки Светильники головные взрывозащищенные (СМГВ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) устанавливается в светильники на заводе-изготовителе во время производственного цикла. Конструкция светильников исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.
аблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
met28v33pm3 9.hex |
|
Номер версии (идентификационный номер) ПО |
1 |
|
Цифровой идентификатор ПО |
1b34cb62101fec029dfb24750f52d9d2 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист технического описания и инструкции по эксплуатации типографским способом, а также на маркировочную табличку методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Устройство и принцип работы» документа 0.06.140.083 ТО «Светильник головной взрывозащищенный СМГВ. Техническое описание и инструкция по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 31610.0-2014 (IEC 60079-0:2011) Взрывоопасные среды. Часть 0. Оборудование. Общие требования;
ГОСТ 31610.11-2014 (IEC 60079-11:2011) Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i»;
ГОСТ 31610.35-1-2014 (IEC 60079-35-1:2011) Взрывоопасные среды. Часть 35-1. Головные светильники для применения в шахтах, опасных по рудничному газу. Общие требования и методы испытаний, относящиеся к риску взрыва;
ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ПравообладательОбщество с ограниченной ответственностью «Завод взрывозащищенного и общепромышленного оборудования «Горэкс-Светотехника» (ООО «Завод «Горэкс-Светотехника»)
ИНН 4223027701
Юридический адрес: 630108, Новосибирская обл., г Новосибирск, ул. Станционная, д. 32, оф. 109
Изготовитель
Общество с ограниченной ответственностью «Завод взрывозащищенного и общепромышленного оборудования «Горэкс-Светотехника» (ООО «Завод «Горэкс-Светотехника»)ИНН 4223027701
Юридический адрес: 630108, Новосибирская обл., г Новосибирск, ул. Станционная, д. 32, оф. 109
Адрес места осуществления деятельности: 653024, Кемеровская область - Кузбасс, г. Прокопьевск, ул. Сафоновская, д. 28
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Кемеровской области - Кузбассе» (ФБУ «Кузбасский ЦСМ»)ИНН 4207007095
Место нахождения и адрес юридического лица: 650991, Кемеровская область -Кузбасс, Кемеровский г.о., г. Кемерово, ул. Дворцовая, зд. 2
Светильники представляют собой портативные индивидуальные приборы непрерывного действия. Принцип действия основан на термокаталитическом методе измерений, при котором сгорание на датчике метана изменяет сопротивление рабочего элемента пропорционально концентрации. Способ отбора пробы - диффузионный.
Конструктивно светильники состоят из корпуса батареи, крышки и фары, соединенной шнуром. В корпусе установлены аккумуляторные батареи и блоки искрозащиты, срабатывающие в режиме короткого замыкания. В фаре расположены светодиодный модуль, кнопка включения, зарядный узел, плата сигнализатора метана.
Светильники обеспечивают выполнение следующих функций:
-
- освещение рабочего места в основном или аварийном режимах;
-
- защиту батарей от глубокого разряда;
-
- защиту в режиме короткого замыкания;
-
- в основном режиме непрерывное измерение объемной доли метана в месте нахождения горнорабочего и выдачу звукового сигнала при превышении содержания метана выше порога срабатывания (уставки).
В зависимости от устанавливаемой аккумуляторной батареи светильники выпускаются в исполнениях, приведенных в таблице 1.
Таблица 1 - Исполнения светильников
|
Исполнение светильника |
Аккумуляторная батарея |
|
СМГВ Исп. 03 |
Герметичная Li-Ion батарея емкостью 6,7 А^ч или Li-PO батарея емкостью 6,6 А^ч |
|
СМГВ Исп. 04 |
Герметичная Li-Ion батарея емкостью 7,8 А^ч или Li-PO батарея емкостью 8,2 А^ч |
|
СМГВ Исп. 05 |
Герметичная Ni-MH батарея емкостью 7 Лч |
|
СМГВ Исп. 06 |
Герметичная Ni-MH батарея емкостью 10 А-ч |
|
СМГВ Исп. 07 |
Герметичная Li-Ion батарея емкостью 3,2 А^ч и 6,7 А^ч или Li-PO батарея емкостью 3,3 А^ч и 6,6 А^ч |
Продолжение таблицы 1
|
Исполнение светильника |
Аккумуляторная батарея |
|
СМГВ Исп. 08 |
Герметичная Li-Ion батарея емкостью 3,2 А^ч и 7,8 А^ч или Li-PO батарея емкостью 3,3 А^ч и 8,2 А^ч |
|
СМГВ Исп. 09 |
Герметичная Li-Ion батарея емкостью 3,2 А^ч и 9,6 А^ч или Li-PO батарея емкостью 3,3 А^ч и 9,6 А^ч |
|
СМГВ Исп. 10 |
Герметичная Li-Ion батарея емкостью 14 А^ч |
Светильники выполнены во взрывозащищенном исполнении с видами взрывозащиты «искробезопасная электрическая цепь «ia» и могут применяться в угольных шахтах, опасных по газу (метан) и пыли. Светильники могут комплектоваться радиоблоками (радиометками), для обеспечения функционирования в составе различных систем, позиционирования, аварийно-вызывного оповещения.
Внешний вид светильников представлен на рисунке 1. На корпусе аккумуляторной батареи размещена табличка с маркировкой. Заводской номер наносится в специальное место на маркировочной табличке методом лазерной гравировки. Заводской номер состоит из арабских цифр. Ограничение несанкционированного доступа к внутренним элементам светильников осуществляется путем пломбирования с помощью проволоки со сваренными или спаянными концами:
-
- в отверстие винта, соединяющего корпус батареи и крышки;
-
- в отверстие блокировочного винта крышки фары;
-
- в отверстие защитной крышки первичного преобразователя.
Нанесение знака поверки на светильники не предусмотрено. Общий вид маркировочной таблички, места нанесения знака утверждения типа и заводского номера указаны на рисунке 2. Место установки защитных пломб указано на рисунке 3.

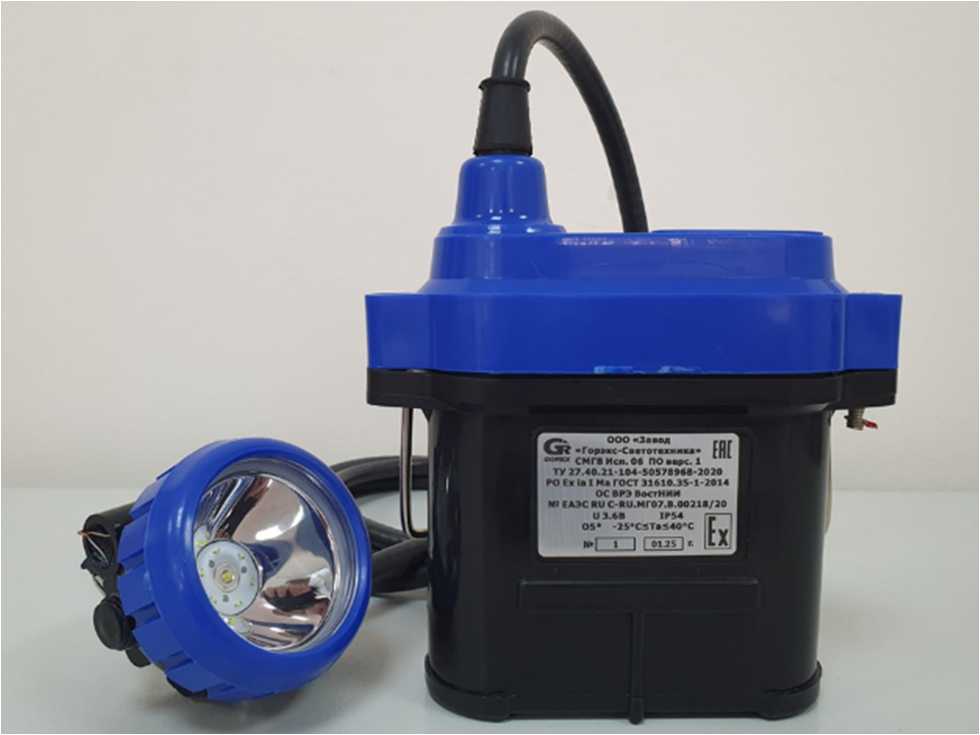

Рисунок 1 - Внешний вид светильников
Место нанесения знака утверждения типа
Место нанесения заводского номера
01.25
г.
GK ООО «Завод
Y «Горэкс-Светотехника» GOREX СМГВ Исп> 06 П0 вврС. Х
ТУ 27.40.21-104-50578968-2020
РО Ex la I М а ГОСТ 31610.35-1-2014
ОСВРЭ ВостНИИ
№ ЕАЭС RU C-RU.MT07.В.00218/20 U 3.6В IP54
05* -25°С£Та<40°С

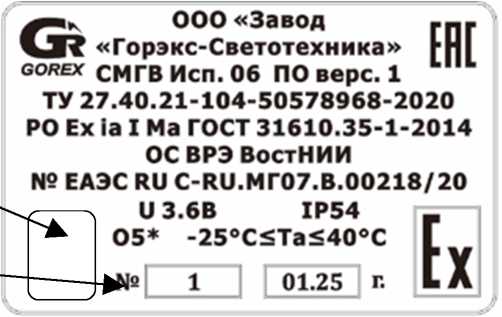

Рисунок 2 - Общий вид маркировочной таблички, место нанесения знака утверждения типа и заводского номера

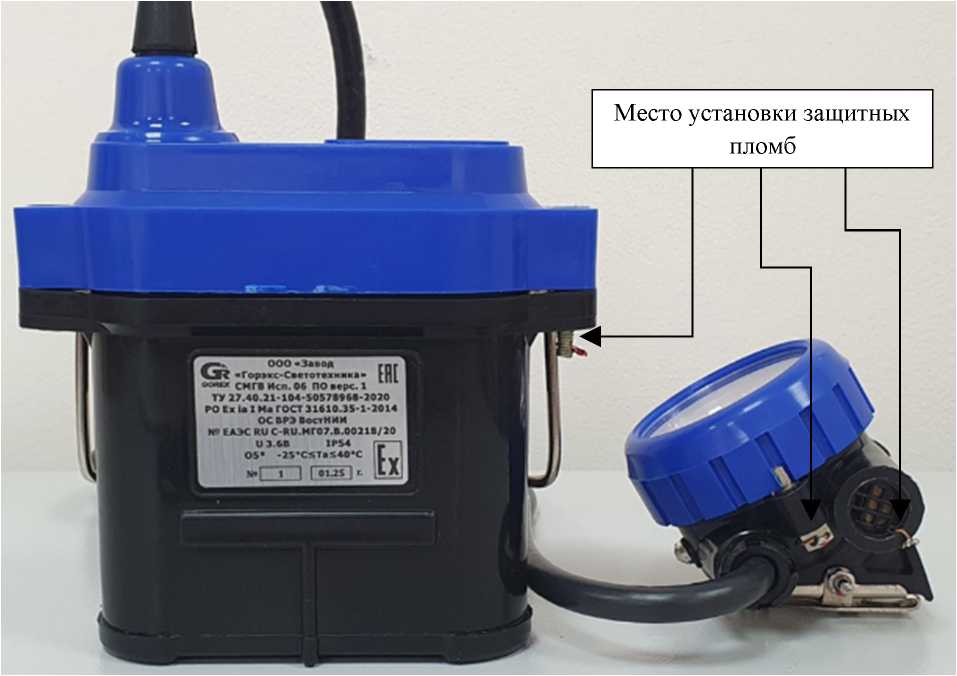

Рисунок 3 - Место установки защитных пломб
Комплектность светильников приведена в таблице 6.
Таблица 6 - Комплектность светильников
|
Наименование |
Обозначение |
Количество |
|
Светильник головной взрывозащищенный СМГВ |
1 шт. | |
|
Планка |
1 шт. | |
|
Винт самонарезающий |
2 шт. | |
|
Насадка для градуировки (поверки) |
1 шт. | |
|
Пульт для настройки порогов срабатывания |
1 на партию | |
|
Техническое описание и инструкция по эксплуатации |
0.06.140.083 ТО |
1 на коробку |
|
Паспорт |
0.06.468.386 ПС |
1 шт. |
|
Копия сертификата соответствия ТР ТС 012/2011 |
- |
1 экз. |
|
Методика поверки |
1 на партию |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон значений порога (уставки) срабатывания сигнализации, объемная доля метана, % |
от 0,5 до 2 |
|
Пределы допускаемой абсолютной погрешности срабатывания сигнализации, объемная доля метана, % |
±0,2 |
|
Время срабатывания сигнализации при скачкообразном изменении объемной доли метана на входе первичного преобразователя от 0 до 1,6 нормированного значения порога срабатывания, с, не более |
20 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Частота звукового сигнала сигнализации, Г ц |
от 1500 до 2000 |
|
Уровень звукового давления сигнала сигнализации, дБ, не менее |
75 |
|
Время прогрева, мин, не более |
10 |
|
Номинальное напряжение питания, В - от встроенной Li-Ion (Li-PO) батареи |
3,7 |
|
- от встроенной Ni-MH батареи |
3,6 |
|
Ток потребления, А, не более: - основной режим |
0,65 |
|
- аварийный режим |
0,32 |
|
Габаритные размеры, мм, не более: - корпус батареи (ДхШхВ) |
145х55х175 |
|
- фара (0хШ) |
68х80 |
|
Масса, кг, не более |
1,2 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +40 |
|
- атмосферное давление, мм рт. ст. |
от 600 до 900 |
|
- относительная влажность воздуха (при температуре 35 °С), %, не более |
98 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP 54 |
|
Маркировка взрывозащиты по ГОСТ 31610.35-1-2014 |
PO Ex ia I Ma |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
3300 |
|
Средний срок службы, лет, не менее |
3 |
