Сведения о средстве измерений: 95439-25 Приборы для измерения параметров воздушного потока

Номер по Госреестру СИ: 95439-25
95439-25 Приборы для измерения параметров воздушного потока
(МВ-1)

Назначение средства измерений:
Приборы для измерения параметров воздушного потока МВ-1 (далее - приборы) предназначены для автоматических непрерывных измерений скорости воздушного потока, температуры и относительной влажности в вентиляционных системах различных устройств и сооружений.

сертификация программного обеспечения
Внешний вид. Приборы для измерения параметров воздушного потока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Приборы для измерения параметров воздушного потока
Рисунок № 1
Внешний вид. Приборы для измерения параметров воздушного потока, http://oei-analitika.ru рисунок № 2
Внешний вид.
Приборы для измерения параметров воздушного потока
Рисунок № 2

Общие сведения

Дата публикации - 22.05.2025
Срок свидетельства - 14.05.2030
Номер записи - 197217
ID в реестре СИ - 1425574
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Публичное акционерное общество "Приборный завод "Сигнал" (ПАО ПЗ "Сигнал")
Страна - РОССИЯ
Населенный пункт - Калужская обл., г. Обнинск
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - RB_6 Справочник уведомлений об осуществлении деятельности ФГИС «АРШИН» (fgis.gost.ru)

Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.

Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».

Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№942 от 2025.05.14 ПРИКАЗ Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Приборы для измерения параметров воздушного потока (МВ-1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Публичное акционерное общество "Приборный завод "Сигнал" (ПАО ПЗ "Сигнал")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94363-25
17.01.2030
 Счетчики электрической энергии однофазные, СИГМЕРА-101
Публичное акционерное общество "Приборный завод "Сигнал" (ПАО ПЗ "Сигнал") (РОССИЯ Калужская обл., г. Обнинск) 		ОТ
МП 		16 лет
95439-25
14.05.2030
 Приборы для измерения параметров воздушного потока, МВ-1
Публичное акционерное общество "Приборный завод "Сигнал" (ПАО ПЗ "Сигнал") (РОССИЯ Калужская обл., г. Обнинск) 		ОТ
МП 		1 год
Отчет - MV_11 Торговые весы (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Приборы для измерения параметров воздушного потока (МВ-1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Приборы для измерения параметров воздушного потока (МВ-1)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) является встроенным. ПО предназначено для управления работой приборов, расчета значений параметров, обмена данными по интерфейсу RS-485 по протоколу MODBUS RTU.

ПО установлено в микроконтроллере и заблокировано от изменений битом защиты (т. е. чтение кода ПО невозможно).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

MV1

Номер версии (идентификационный номер) ПО, не ниже

1.X*}

Примечание - *) номер версии встроенного ПО состоит из двух частей:

  • - номер версии метрологически значимой части ПО (1.);

  • - номер версии метрологически незначимой части ПО (X), где «X» может принимать целые значения в диапазоне от 0 до 9.


Знак утверждения типа

Знак утверждения типа

наносится на корпус приборов методом гравировки и на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

представлены в разделе 1.4 «Устройство и работа» документа «Прибор для измерения параметров воздушного потока МВ-1. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к приборам

Приказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной для средств измерений влажности газов и температуры конденсации углеводородов»;

БКЛА.416136.001ТУ «Приборы для измерения параметров воздушного потока МВ-1. Технические условия».

Правообладатель

Публичное акционерное общество «Приборный завод «Сигнал» (ПАО ПЗ «Сигнал») ИНН 4025019280

Юридический адрес: 249038, Калужская обл., г. Обнинск, пр-кт Ленина, д. 121

Изготовитель


Публичное акционерное общество «Приборный завод «Сигнал» (ПАО ПЗ «Сигнал») ИНН 4025019280
Юридический адрес: 249038, Калужская обл., г. Обнинск, пр-кт Ленина, д. 121
Адрес места осуществления деятельности: 249160, Калужская обл., Жуковский р-н, д. Верховье, площадка №2
Телефон: +7 (484) 399-35-50
Факс: +7 (484) 399-35-57
E-mail: alarm@pz-signal.ru
Web-сайт: www.pz-signal.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41 стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

Публичное акционерное общество «Приборный завод «Сигнал» (ПАО ПЗ «Сигнал») ИНН 4025019280
Юридический адрес: 249038, Калужская обл., г. Обнинск, пр-кт Ленина, д. 121

Конструктивно приборы состоят из:

  • - ультразвуковых преобразователей;

  • - датчика температуры и влажности (далее - ДТВ);

  • - корпуса;

  • - разъёма подключения ДТВ;

  • - разъёма подключения питания и связи «RS-485».

Ультразвуковые преобразователи установлены на кронштейнах корпуса приборов.

ДТВ представляет собой устройство с установленным внутри него чувствительным элементом. В торце ДТВ расположен разъём для подключения к разъёму подключения ДТВ на корпусе приборов. ДТВ предназначен для измерения температуры и влажности.

Корпус приборов выполнен из антикоррозийной нержавеющей стали с установленной внутри платой контроллера. На корпусе имеются разъём подключения ДТВ и разъём подключения питания и связи «RS-485».

Плата контроллера обрабатывает сигналы от ультразвуковых преобразователей и ДТВ, а также передаёт информацию на верхний уровень по интерфейсу RS-485.

Принцип действия приборов основан на преобразовании измеренных параметров в электрические сигналы и дальнейшей их обработке.

Модификации приборов:

  • - МВ-1 БКЛА.416136.001ТУ - с ДТВ, установленном на корпусе прибора;

  • - МВ-1В БКЛА.416136.001ТУ - с выносным ДТВ на кабеле длиной от 0,2 до 2,0 м. Общий вид приборов, схема пломбировки от несанкционированного доступа и место

нанесения знака утверждения типа приведены на рисунке 1 и рисунке 2.

Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус приборов методом лазерной гравировки.

Внешний вид. Приборы для измерения параметров воздушного потока (МВ-1), http://oei-analitika.ru

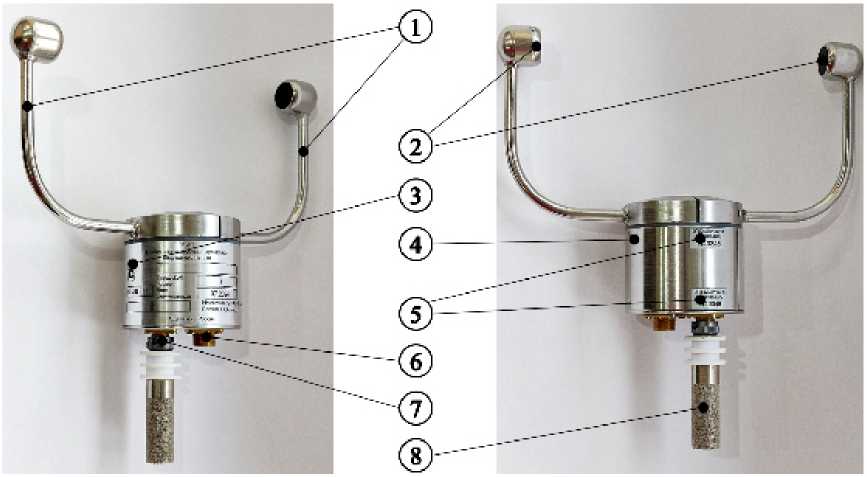

1 - кронштейны корпуса; 2 - ультразвуковые преобразователи; 3 - место нанесения знака утверждения типа; 4 - корпус; 5 - места пломбировки; 6 - разъём подключения питания и связи «RS-485»; 7 - разъём подключения ДТВ; 8 - ДТВ

Рисунок 1 - Общий вид исполнения МВ-1 БКЛА.416136.001ТУ, схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа

Внешний вид. Приборы для измерения параметров воздушного потока (МВ-1), http://oei-analitika.ru

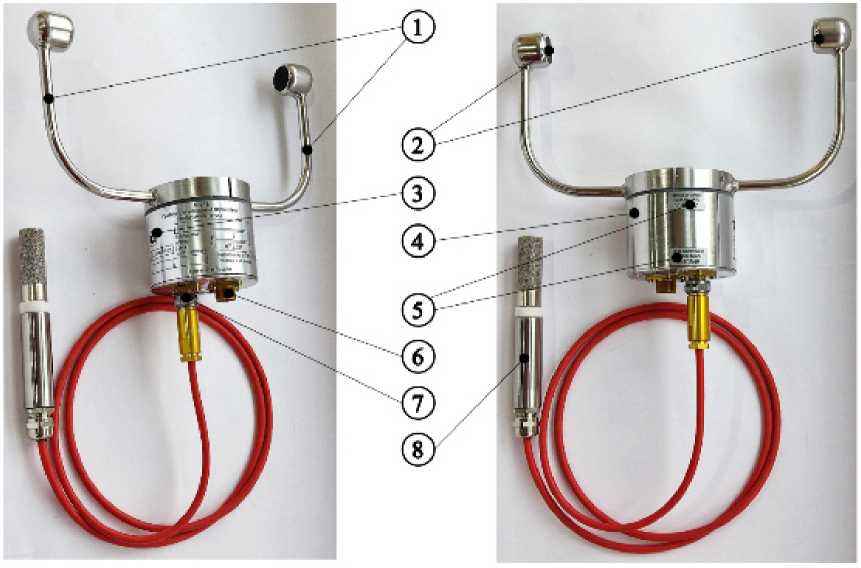

1 - кронштейны корпуса; 2 - ультразвуковые преобразователи; 3 - место нанесения знака утверждения типа; 4 - корпус; 5 - места пломбировки; 6 - разъём подключения питания и связи «RS-485»; 7 - разъём подключения ДТВ; 8 - ДТВ

Рисунок 2 - Общий вид исполнения МВ-1В БКЛА.416136.001ТУ, схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа


Таблица 5 - Комплектность приборов

Наименование

Обозначение

Количество

Прибор для измерения параметров воздушного потока

МВ-11)

1 шт.

Руководство по эксплуатации

БКЛА.416136.001РЭ

1 экз.

Формуляр

БКЛА.416136.001ФО

1 экз.

Комплект ЗИП согласно ведомости

БКЛА.416136.001ЗИ

-

*

1 шт.

Комплект монтажных частей согласно ведомости

БКЛА.416136.001Д1

-

*

1 шт.

Комплект принадлежностей согласно ведомости БКЛА.416136.001Д2

-

*

1 шт.

Примечания:

1) Модификация в соответствии с заказной спецификацией к Договору на поставку Количество определяется договором на поставку


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений скорости воздушного потока, м/с1)

от 0,5 до 60,0

Пределы допускаемой относительной погрешности измерений скорости воздушного потока, %

±5

Диапазон измерений температуры, °С

от -40 до +60

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±0,4

Диапазон измерений относительной влажности, %

от 10 до 98

Пределы допускаемой абсолютной погрешности измерений относительной влажности, %

±5

Примечание:

1) - конкретный диапазон измерений указывается в формуляре

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Напряжение питания от источника постоянного тока, В

от 12 до 24

Потребляемая мощность при номинальном значении напряжения питания, Вт, не более

1

Габаритные размеры без ДТВ, мм, не более

- ширина

200

- длина

200

- высота

60

Габаритные размеры ДТВ в исполнении МВ-1 БКЛА.416136.001ТУ, мм, не более:

- диаметр

22

- длина

65

Продолжение таблицы 3

Наименование характеристики

Значение

Габаритные размеры ДТВ в исполнении МВ-1В БКЛА.416136.001ТУ, мм, не более:

  • - диаметр

  • - длина

16

2155

Масса без ДТВ, кг, не более

0,67

Масса ДТВ в исполнении МВ-1 БКЛА.416136.001ТУ, кг, не более

0,03

Масса ДТВ в исполнении МВ-1В БКЛА.416136.001ТУ, кг, не более

0,15

Рабочие условия эксплуатации:

  • - температура окружающей среды, °С

  • -  относительная влажность при температуре +35 °С, %

  • -  атмосферное давление, кПа

от -40 до +60 до 98

84,0 до 106,7

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч, не менее

20 000

Срок службы, лет, не менее

15
