Сведения о средстве измерений: 95438-25 Система измерительная автоматизированной системы управления технологическим процессом парового котла (котлоагрегата) № 3 Теплоэлектроцентрали АО "Алтай-Кокс"

Номер по Госреестру СИ: 95438-25
95438-25 Система измерительная автоматизированной системы управления технологическим процессом парового котла (котлоагрегата) № 3 Теплоэлектроцентрали АО "Алтай-Кокс"
(Обозначение отсутствует)

Назначение средства измерений:
Система измерительная автоматизированной системы управления технологическим процессом парового котла (котлоагрегата) № 3 Теплоэлектроцентрали АО «Алтай-Кокс» (далее - ИС), состоящая из 202 измерительных каналов, предназначена для измерений технологических параметров: массового расхода пара, воды, конденсата; объемного расхода газа, смолы, мазута; давления пара, воды, воздуха, газа, смолы, мазута; температуры пара, воздуха, воды, газа, подшипника, металла; уровня воды в барабане, разрежения газов в топке; содержания кислорода (О2), монооксида углерода (СО), метана (СН4).

сертификация программного обеспечения
Внешний вид. Система измерительная автоматизированной системы управления технологическим процессом парового котла (котлоагрегата) № 3 Теплоэлектроцентрали АО
Внешний вид.
Система измерительная автоматизированной системы управления технологическим процессом парового котла (котлоагрегата) № 3 Теплоэлектроцентрали АО "Алтай-Кокс"
Рисунок № 1

Общие сведения

Дата публикации - 22.05.2025
Срок свидетельства -
Номер записи - 197216
ID в реестре СИ - 1425573
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Автоматизация производственных процессов" (ООО "АПП")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - RT_31 Анализ рынка поверки Новосибирска

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№930 от 2025.05.12 ПРИКАЗ Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Система измерительная автоматизированной системы управления технологическим процессом парового котла (котлоагрегата) № 3 Теплоэлектроцентрали АО "Алтай-Кокс" (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Автоматизация производственных процессов" (ООО "АПП")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95438-25

 Система измерительная автоматизированной системы управления технологическим процессом парового котла (котлоагрегата) № 3 Теплоэлектроцентрали АО "Алтай-Кокс", Обозначение отсутствует
Общество с ограниченной ответственностью "Автоматизация производственных процессов" (ООО "АПП") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
Отчет - MI_15 Объем парка средств измерений в России

В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.

На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.

Бесплатный

Кто поверяет Система измерительная автоматизированной системы управления технологическим процессом парового котла (котлоагрегата) № 3 Теплоэлектроцентрали АО "Алтай-Кокс" (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТОМСКИЙ ЦСМ"
(RA.RU.311225)		 РСТ
  		• 1 1 0 0 1 1 0

    Стоимость поверки Система измерительная автоматизированной системы управления технологическим процессом парового котла (котлоагрегата) № 3 Теплоэлектроцентрали АО "Алтай-Кокс" (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) ИС является встроенным и обеспечивает реализацию функций ИС.

    ПО ИС реализовано на базе ПТК. Встроенное ПО ПТК (метрологически значимая часть ПО ИС) осуществляет автоматизированный сбор, обработку и передачу измерительной информации на АРМ оператора. ПО АРМ оператора не содержит метрологически значимой части.

    Идентификационные данные метрологически значимой части ПО ИС приведены в таблице 2. Уровень защиты ПО ИС от непреднамеренных и преднамеренных изменений -«средний» в соответствии с Р 50.2.077-2014.

    Таблица 2 - Идентификационные данные метрологически значимой части ПО ИС

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Ovation

    Номер версии (идентификационный номер) ПО

    Не ниже 3.5.1

    Цифровой идентификатор ПО

    -

    Конструкция средства измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта печатным способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе Паспорт. Система измерительная автоматизированной системы управления технологическим процессом парового котла (котлоагрегата) №  3

    Теплоэлектроцентрали АО «Алтай-Кокс» в разделе 5 «Использование по назначению».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А, утвержденная приказом Росстандарта от 1 октября 2018 г. № 2091;

    Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3456;

    Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Росстандарта от 31 декабря 2020 г. № 2315;

    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

    Правообладатель

    Акционерное общество «Алтай-Кокс» (АО «Алтай-Кокс») ИНН 2205001753

    Юридический адрес: 659107, Алтайский край, г. Заринск, ул. Притаежная, д. 2

    Изготовитель

    Общество с ограниченной ответственностью «Автоматизация производственных процессов» (ООО «АПП»)
    ИНН 7705130530
    Адрес: 115114, г. Москва, вн. тер. г. муниципальный округ Даниловский, пер. 1-й Дербеневский, д. 5

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ») Адрес: 634012, г. Томск, ул. Косарева, д. 17а

    Правообладатель

    Акционерное общество «Алтай-Кокс» (АО «Алтай-Кокс») ИНН 2205001753
    Юридический адрес: 659107, Алтайский край, г. Заринск, ул. Притаежная, д. 2

    Конструктивно ИС представляет собой трехуровневую иерархическую измерительную систему распределенного типа и включает в себя следующие уровни: нижний уровень - первичные измерительные преобразователи (ПИП); средний уровень - контроллеры, модули ввода-вывода, входящие в состав комплекса программно-технического «Овация» (ПТК); верхний уровень - автоматизированное рабочее место (АРМ) оператора.

    ПИП, являются средствами измерений утвержденного типа, имеют нормированные метрологические характеристики, обеспечивают измерения физических величин и их преобразование в сигналы силы постоянного тока, сопротивления постоянного тока и напряжения постоянного тока.

    Средний уровень состоит из комплекса программно-технического «Овация» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 72237-18) (ПТК). ПТК измеряет выходные сигналы ПИП при помощи модулей ввода-вывода аналоговых сигналов: 5X00106G02, 5X00119G02, 5X00070G05, выполняет их аналого-цифровое преобразование, осуществляет преобразование цифровых кодов в значения параметров технологического процесса, выполняет вычислительные и логические операции и по цифровым каналам передает информацию на АРМ оператора.

    Верхний уровень - АРМ оператора обеспечивает отображение измеренных параметров технологического процесса, архивных данных, журнала сообщений, сигнализации, информации о текущем состоянии ИС.

    Интеграция и обмен информацией между уровнями ИС, осуществляется при помощи технических устройства и средств связи, используемых для приёма и передачи сигналов, несущих информацию об измеряемой величине от одного компонента ИС к другому.

    Перечень измерительных каналов ИС приведен в таблице 1.

    ПИП могут быть заменены в процессе эксплуатации на аналогичные.

    Таблица 1 - Перечень измерительных каналов ИС

    Наименован ие ИК

    Наименование ПИП ИК

    Номер в

    ФИФОЕ

    И*

    Номер модуля ввода-вывода

    ИК

    давления, разряжения

    Датчики давления Метран-150 модель 150TG

    32854-13

    5X00106G02

    Датчики давления Метран-150

    32854-09

    Датчики давления Метран-150 модель 150TGR

    32854-13

    Датчики давления Метран-150 модель 150СG

    32854-13

    Манометры цифровые ДМ5001Г

    13988-10

    ИК расхода

    Датчики давления Метран-150 модель 150CD

    32854-13

    ИК уровня

    Датчики давления Метран-150 модель 150CD

    32854-13

    ИК

    температуры

    Гермопреобразователи сопротивления ТСМ-0193

    33566-06

    5X00119G02

    Гермопреобразователи сопротивления ГСМ-0196

    Гермопреобразователи сопротивления ГСМ

    Метран-203

    50911-12

    Гермопреобразователи сопротивления Метран-

    2000

    38550-13

    Преобразователи термоэлектрические Метран-

    2000

    38549-13

    5X00070G05

    Преобразователи термоэлектрические ДГПК095

    28476-10

    ИК

    компонентно

    -го состава

    Газоанализаторы кислорода твердоэлектролитные ЭКОН

    13520-09

    5X00106G02

    Датчики горючих и токсичных газов

    Millennium II Basic M2B-A-A-EM

    67710-17

    * - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Основные функции ИС:

    • - измерение и преобразование аналоговых сигналов от первичных измерительных преобразователей, обработка, контроль, индикация технологических параметров;

    • - предупредительная и аварийная сигнализация при выходе технологических параметров за установленные границы и при обнаружении неисправности в работе оборудования;

    • - формирование сигналов управления и регулирования;

    • - противоаварийная защита оборудования;

    • - отображение технологической и системной информации;

    • - защита системной информации от несанкционированного доступа к программным средствам и от изменения установленных параметров.

    Заводской номер ИС (№2) в виде цифрового обозначения наносится типографским способом на титульный лист паспорта и на маркировочную табличку (2 шт.), расположенную на АРМ оператора и на дверце шкафа ПТК «Овация». Места нанесения заводского номера приведены на рисунке 1.

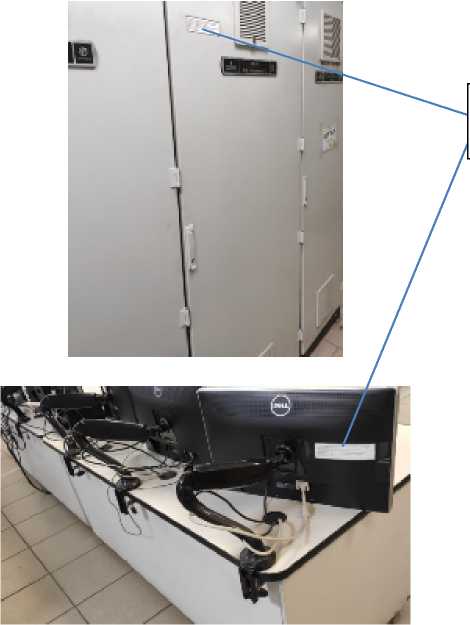

    Внешний вид. Система измерительная автоматизированной системы управления технологическим процессом парового котла (котлоагрегата) № 3 Теплоэлектроцентрали АО

    Место расположения маркировочной таблички с указанием заводского номера

    Рисунок 1 - Место нанесения заводского номера

    Конструкция ИС и условия эксплуатации не предусматривают нанесение знака поверки и знака утверждения типа.

    Пломбирование ИС не предусмотрено.


    Таблица 5 -

    Наименование

    Обозначение

    Количество, шт./экз.

    Система измерительная автоматизированной системы управления технологическим процессом парового котла (котлоагрегата) № 3 Теплоэлектроцентрали АО «Алтай-Кокс» (заводской номер 2)

    -

    1 шт.

    Паспорт

    -

    1 экз.

    ТЭЦ.   Внедрение   автоматизированной   системы

    управления   и   сигнализации   парового   котла

    (котлоагрегата) № 3. Руководство по эксплуатации. Программно-технический комплекс «Овация»

    241833-АТХ.2.5

    1 экз.


    Метрологические характеристики ИК ИС приведены в таблице 3.

    Таблица 3 - Метрологические характеристики ИК ИС

    ТипИК

    Диапазон измерений

    Первичный измерительный преобразователь

    Модуль ввода-вывода аналоговых сигналов

    Пределы допускаемой погрешности ИК

    ИК давления, разряжен ИЯ

    от 0 до 10 кгс/см2

    Метран-150ТО

    5X00106G02

    у =±1,3 %

    от 0 до 250 кгс/см2

    Метран-150ТО

    у = ± 0,3 %

    от 0 до 250 кгс/см2

    Метран-150

    у =±1,2%

    от 0 до 16 кгс/см2

    Метран-ISOTG

    у = ±3,1 %

    от 0 до 630 кгс/м2

    Метран-ISOCG

    у = ± 0,6 %

    от 0 до 2,5 кПа

    Метран -150CD

    у = ± 0,3 %

    от 0 до 16 кПа

    MeTpaH-150TG

    у = ± 0,9 %

    Метран -150CG

    у = ± 0,9 %

    Метран -150CD

    у = ± 1,3 %

    от 0 до 63 кПа

    Метран -150CD

    у = ± 0,4 %

    от 0 до 630 кгс/м2

    Метран-15 0CG

    у = ± 0,6 %

    от 0 до 10 кПа

    Метран-150TG

    у =±1,8%

    от -50 до +50 кгс/см2

    Метран-15 0CG

    у =±1,5 %

    от 0 до 1600 кгс/м2

    Метран-15 0CG

    у =±1,0%

    от 0 до 60 кгс/см2

    Метран-150 TGR

    у = ± 0,8 %

    от 0 до 250 кгс/см2

    ДМ5001Г

    у = ± 2,9 %

    ИК уровня

    от -315 до +315 мм

    Метран-15 0CD

    у = ± 2,0 %

    ИК расхода

    от 0 до 80000 м3/ч

    Метран-15 0CD

    у = ± 0,3 %

    от 0 до 2,5 т/ч

    Метран 150CD

    у = ± 1,8%

    от 0 до 6,3 т/ч

    от 0 до 4,0 т/ч

    Метран 150CD

    у = ± 1,3 %

    от 0 до 44 м3/ч

    Метран 150CD

    у = ± 0,4 %

    от 0 до 500 т/ч

    Метран 150CD

    у = ± 0,3%

    ТипИК

    Диапазон измерений

    Первичный измерительный преобразователь

    Модуль ввода-вывода аналоговых сигналов

    Пределы допускаемой погрешности ПК

    ПК компонен тного состава

    от 0,1 до 25,0 % об.

    ЭКОН

    5X00106G02

    А = ± 0,12 % об. в диапазоне от 0,1 до 2,5 % об. включ.;

    А = ± 0,6 % об. в диапазоне св. 2,5 до 25,0 % об.

    от 0 до 500 млн'1 СО

    Millennium II

    Basic М2В-А-А-

    ЕМ

    у = ± 10,0%

    от 0 до 100 % НКПР СН4

    Millennium II

    Basic М2В-А-А-

    ЕМ

    у = ± 6 % в диапазоне от 0 до 50 % НКПР включ.;

    6 = ± 12 % в диапазоне св. 50 до 100 % НКПР

    ПК

    температу ры

    от 0 до 800 °C

    Метран-2000

    ДТПК095

    5X00070G05

    А = ± 3,8 °C (до 333 °C включ.);

    А = ± (1,3+0,0075 t) °C (св. 333 до 800 °C)

    от 0 до 600 °C

    Метран-2000

    А = ± 3,5 °C (до 300 °C включ.);

    А = ± (1,0+0,0075 t) °C (св. 300 до 600 °C)

    от 0 до 400 °C

    А = ± 3,8 °C (до 333 °C включ.);

    А = ± (1,3+0,0075 t) °C (св. 333 до 400 °C)

    от 0 до 150 °C

    ТСМ-0193

    А = ± (1,0+0,0065-t) °C

    от 0 до 150 °C

    ТСМ Метран-203

    А = ± (1,0+0,005 t) °C

    от 0 до 180 °C

    А= ± (1,3 + 0,01-t) °C

    от 0 до 150 °C

    ТСМ-0196

    5X00119G02

    А = ± (1,0 + 0,0065-t) °C

    от 0 до 180 °C

    Метран-2000

    А= ± (1,3 + 0,01-t) °C

    от 0 до 120 °C

    А=± (1,0 +0,01-t) °C

    от 0 до 200 °C

    A = ± (1,0 + 0,005 t) °C

    от 0 до 500 °C

    A = ± (1,8 + 0,005 t) °C

    Для ПИП, регистрационный номер в ФИФОЕИ 32854-09.

    П римечание - Приняты следующие обозначения: у - пределы допускаемой относительной погрешности; А - пределы допускаемой абсолютной погрешности, в единицах измеряемого параметра; 5 - пределы приведенной погрешности; t - измеряемая температура, °C.

    Основные технические характеристики ИС приведены в таблице 4.

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    - напряжение переменного тока, В

    220 ± 22

    - частота переменного тока, Г ц

    50 ± 1

    Условия эксплуатации:

    - температура окружающей среды, °С:

    а) для первичных измерительных преобразователей

    От +15 до +35

    б) для ПТК

    От +15 до +30

    - относительная влажность воздуха, %

    От 30 до 80

    - атмосферное давление, кПа

    От 84,0 до 106,7

    Средний срок службы, лет, не менее

    10


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
