Номер по Госреестру СИ: 95435-25
95435-25 Полуприцеп-цистерна
(CALDAL)
Назначение средства измерений:
Полуприцеп-цистерна CALDAL (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Внешний вид.
Полуприцеп-цистерна
Рисунок № 1

Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Паспорте «Полуприцеп-цистерна CALDAL», раздел 8.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательCaldal, Испания
Юридический адрес: Calle Rubens, 9 03010 Alicante
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33 Телефон/факс: +7(843) 513-30-75
E-mail: metrolog-kazan@mail.ru
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоит из аллюминиевой сварной цистерны, имеющей в поперечном сечении овальную форму, установленной на шасси. ППЦ состоит из восьми герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.

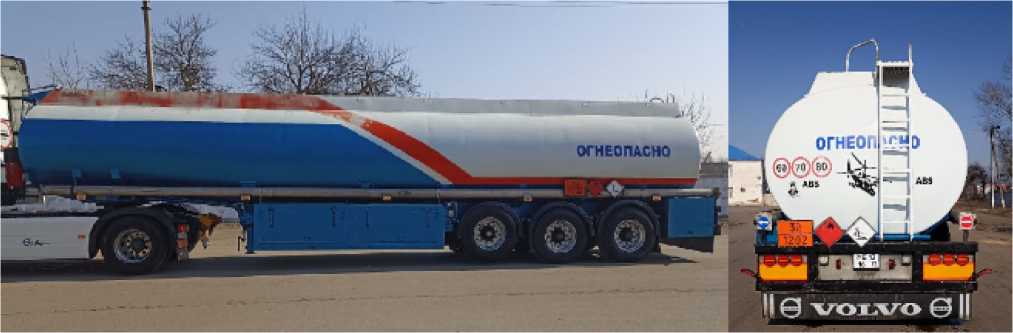

Общий вид ППЦ CALDAL зав.№ VS9BCG408T1082120 представлен на рисунке 1.
Рисунок 1 - Общий вид ППЦ CALDAL

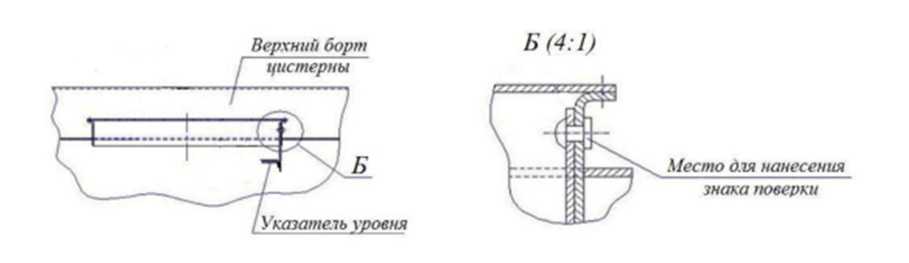

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Верхний борт
' цистерны
1 .... /
эд,
/ Указатель уровня
Место для нанесения
знака поверки
Б (4:1)
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка крепится на передней стороне рамы ППЦ.
Таблица 1 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
40000 |
|
Номинальная вместимость секций, дм3 1 секция, дм3 |
5000 |
|
2 секция, дм3 |
5000 |
|
3 секция, дм3 |
5000 |
|
4 секция, дм3 |
5000 |
|
5 секция, дм3 |
5000 |
|
6 секция, дм3 |
5000 |
|
7 секция, дм3 |
5000 |
|
8 секция, дм3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
Таблица 2 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество секций, шт. |
8 |
|
Снаряженная масса, кг, не более |
6000 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 50 |
