Номер по Госреестру СИ: 95434-25
95434-25 Приборы для измерения теплофизических характеристик
(ИТС-сλ-10)
Назначение средства измерений:
Приборы для измерения теплофизических характеристик ИТС-сХ-10 (далее - приборы) предназначены для измерений теплопроводности и удельной теплоемкости грунтов, образцов конструкционных и прочих твердых материалов.
Внешний вид.
Приборы для измерения теплофизических характеристик
Рисунок № 1
Внешний вид.
Приборы для измерения теплофизических характеристик
Рисунок № 2
Внешний вид.
Приборы для измерения теплофизических характеристик
Рисунок № 3
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства - 12.05.2030
Номер записи - 197212
ID в реестре СИ - 1425569
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЛМТ" (ООО "ЛМТ")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№930 от 2025.05.12 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Приборы для измерения теплофизических характеристик (ИТС-сλ-10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЛМТ" (ООО "ЛМТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95434-25 12.05.2030 |
Приборы для измерения теплофизических характеристик, ИТС-сλ-10 Общество с ограниченной ответственностью "ЛМТ" (ООО "ЛМТ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Бесплатный
Кто поверяет Приборы для измерения теплофизических характеристик (ИТС-сλ-10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Приборы для измерения теплофизических характеристик (ИТС-сλ-10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение прибора (далее ПО) состоит из встроенной части (встроенный, защищенный от записи микроконтроллер).
Встроенное ПО (метрологически значимое) отвечает за опрашивание термопар и термометров сопротивления, входящих в состав приборов, преобразование первичных сигналов от датчиков в температуры, отображение на дисплее текущих показаний термопар и термометров сопротивления.
Конструктивно прибор имеет защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Уровень защиты встроенного ПО от преднамеренных или непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения | |
|
Встроенное ПО |
Внешнее ПО | |
|
Идентификационное наименование ПО |
itsl х x.bin |
ИТС-сХ-10 |
|
Номер версии (идентификационный номер) ПО |
1.х.х |
1.х.х |
|
Цифровой идентификатор ПО |
- |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
|
Примечание - «х» может принимать значение от 0 до 999 | ||
Знак утверждения типа
Знак утверждения типананосится на маркировочную наклейку, прикрепляемую к поверхности задней стенки корпуса теплофизического контроллера прибора (рисунок 2), и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» руководства по эксплуатации «Прибор для измерения теплофизических характеристик ИТС-сХ-10».Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений теплопроводности, теплового сопротивления и температуропроводности твердых тел в диапазоне температуры от 90 до 1100 К, утвержденная приказом Росстандарта от 21 ноября 2023 г. № 2418;
Государственная поверочная схема для средств измерений удельной теплоёмкости твердых тел в диапазоне температуры от 2 до 1800 К и удельной энтальпии твердых тел в диапазоне температуры от 260 до 1800 К, утвержденная приказом Росстандарта от 28 декабря 2024 г. № 3155;
ТУ 26.51.5-001-43475370-2023 «Прибор для измерения теплофизических характеристик ИТС-сХ-10. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ЛМТ» (ООО «ЛМТ») Юридический адрес: 194044, г. Санкт-Петербург, пер. Зеленков, д. 7А, лит. З, помещ. 5-Н, оф. 120
ИНН 7802097381
Телефон: +7(812)480-05-70
E-mail: box@lmt.spb.ru
Web-сайт: http://lmt.spb.ru
Изготовитель
Общество с ограниченной ответственностью «ЛМТ» (ООО «ЛМТ»)ИНН 7802097381
Адрес: 194044, г. Санкт-Петербург, пер. Зеленков, д. 7А, лит. З, помещ. 5-Н, оф. 120 Телефон: +7(812)480-05-70
E-mail: box@lmt.spb.ru
Web-сайт: http://lmt.spb.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Е-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Общество с ограниченной ответственностью «ЛМТ» (ООО «ЛМТ») Юридический адрес: 194044, г. Санкт-Петербург, пер. Зеленков, д. 7А, лит. З, помещ. 5-Н, оф. 120ИНН 7802097381
Телефон: +7(812)480-05-70
E-mail: box@lmt.spb.ru
Web-сайт: http://lmt.spb.ru
Принцип действия приборов основан на методе монотонного разогрева/охлаждения испытуемого образца. В приборе проводится два взаимосвязанных опыта с одним и тем же образцом. Первый опыт проводится в условиях замораживания образца, второй опыт - в условиях последующего оттаивания.
Конструктивно прибор выполнен в виде двух блоков: теплоизмерительная ячейка; теплофизический контроллер. Также в состав прибора входят два пассивных термостатирующих блока ПТБ-1 и ПТБ-2, выполняющих при измерении функции двух изотермических сред разного температурного уровня, и термостат для блока холодных спаев, который располагается на рабочем столе при комнатной температуре. При проведении измерений пассивный термостатирующий блок ПТБ-1 размещается на рабочем столе, при комнатной температуре, а пассивный термостатирующий блок ПТБ-2 - в морозильной камере при температуре от минус 40 °С до минус 50 °С.
Общий вид прибора представлен на рисунке 1.
Конструкцией приборов предусмотрена пломбировка корпуса теплофизического контроллера прибора от несанкционированного доступа методом нанесения пломбы индикаторной. Схема пломбировки приборов приведена на рисунке 2.
Серийный номер нанесен типографским способом на маркировочную наклейку в формате буквенно-цифрового кода, прикрепленной к задней поверхности корпуса приборов (рисунок 2).

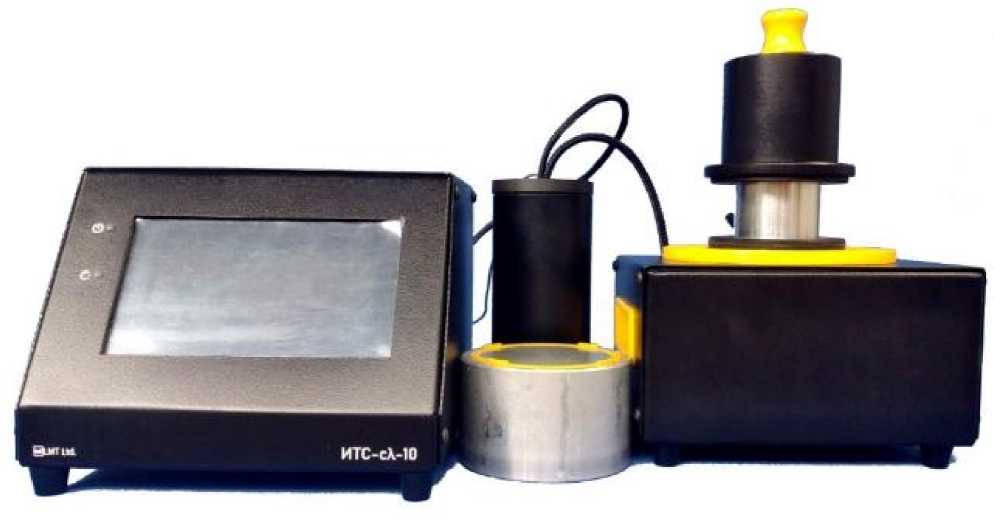

Рисунок 1 - Общий вид приборов для измерения теплофизических характеристик ИТС-сХ-10
Место нанесения знака утверждения типа
Место нанесения серийного номера
Место пломбировки
SN: 000100А60101
Дата изг.:12.2023
0 Произведено в России
г. Санкт-Петербург
Рисунок 2 - Место нанесения знака утверждения типа, серийного номера и схема пломбировки прибора
Таблица 5 - Комплектность прибора
|
Наименование |
Обозначение |
Количество, шт. |
|
Прибор для измерения теплофизических |
ИТС-сХ-10 |
1 |
|
характеристик в составе: Теплоизмерительная ячейка (ТЯ) |
1 | |
|
Теплофизический контроллер (ТФК) |
1 | |
|
Пассивный термостатирующий блок № 1 (ПТБ-1) |
1 | |
|
Пассивный термостатирующий блок № 2 (ПТБ-2) |
1 | |
|
Термостат для блока холодных спаев |
1 | |
|
Защитный колпак |
1 | |
|
Соединительный кабель «ТФК - ТЯ» |
1 | |
|
Соединительный кабель USB 2.0 тип A |
1 | |
|
Кабель питания |
1 | |
|
Металлический стакан с крышкой для образцов |
3 | |
|
Цифровой носитель с программным обеспечением (для ОС Windows) и документацией на прибор |
1 | |
|
Паспорт |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений теплопроводности, Вт/fiwK) (при температуре, °С):
|
от 0,19 до 6,5 (от +20,0 до -20,0) от 0,19 до 6,5 (от -20,0 до +5,0) |
|
Диапазон измерений удельной теплоемкости, Дж/(кгК) (при температуре, °С):
|
от 600 до 1500 (от +20,0 до -20,0) от 600 до 1500 (от -20,0 до +5,0) |
|
Диапазон показаний удельной теплоемкости, Дж/(кгК) (при температуре, °С) |
от 400 до 4200 (от -20,0 до +20,0) |
|
Пределы допускаемой относительной погрешности измерений теплопроводности, % |
±12,0 |
|
Пределы допускаемой относительной погрешности измерений удельной теплоемкости, % |
±10,0 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока, В; частота, Гц |
220±30; 50±0,2 |
|
Потребляемая мощность, В^А, не более |
20 |
|
Габаритные размеры исследуемого образца, мм: - высота |
45 |
|
- диаметр |
30 |
|
Габаритные размеры составных частей прибора, мм, не более теплоизмерительная ячейка (высота; диаметр) |
165; 0100 |
|
теплофизический контроллер (ширинахдлинахвысота) |
230х250х180 |
|
пассивный термостатирующий блок ПТБ-1 (ширинахдлинахвысота) |
210х175х135 |
|
пассивный термостатирующий блок ПТБ-2 (высота; диаметр) |
67; 0110 |
|
термостат для блока холодных спаев (высота; диаметр) |
180; 0133 |
|
Масса, кг, не более |
15 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +35 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
- относительная влажность окружающего воздуха, % |
не более 90 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
8 |
|
Средняя наработка до отказа, ч, не менее |
6000 |
|
Гарантийный срок, лет |
1 |
