Номер по Госреестру СИ: 95431-25
95431-25 Титраторы автоматические
(T)
Назначение средства измерений:
Титраторы автоматические T (далее - титраторы) предназначены для измерений массовой доли ионных и неионных соединений в водных и неводных растворах различными методами титрования, а также для измерений pH.

Внешний вид.
Титраторы автоматические
Рисунок № 1

Внешний вид.
Титраторы автоматические
Рисунок № 2

Внешний вид.
Титраторы автоматические
Рисунок № 3

Внешний вид.
Титраторы автоматические
Рисунок № 4

Внешний вид.
Титраторы автоматические
Рисунок № 5

Внешний вид.
Титраторы автоматические
Рисунок № 6

Внешний вид.
Титраторы автоматические
Рисунок № 7
Программное обеспечение
Модели титраторов T960 Basic, T960 Pro и T960 Plus управляются с помощью программного обеспечения (далее - ПО), устанавливаемого на ПК. ПО предназначено для управления процессом титрования, сбора, записи и передачи результатов измерений, а также для полной автоматизации стадий титриметрического анализа. Модель титратора T860 оснащена встроенным ПО. Встроенное ПО предназначено для управления процессом титрования, сбора, записи и передачи результатов измерений, а также для полной автоматизации стадий титриметрического анализа. Идентификация ПО титраторов производится по номеру версии.
Влияние ПО на метрологические характеристики титраторов учтено при нормировании их характеристик.
Титраторы имеют защиту ПО от преднамеренных или непреднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные ПО |
Значение | |
|
T960 Basic, T960 Pro, T960 Plus |
T860 | |
|
Идентификационное наименование ПО |
T960 Potentiometric Titrator |
T860 Automatic Titrator |
|
Номер версии (идентификационный номер) ПО * |
4.x.x.x |
l.x.x |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
|
* Первый символ номера версии ПО указывает на метрологически значимую часть ПО, а «х» (арабская цифра от 0 до 9) описывает метрологически незначимые модификации ПО, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.). | ||
Знак утверждения типа
Знак утверждения типананосится на заднюю панель измерительного блока титраторов моделей T960 Basic, T960 Pro, T960 Plus, на заднюю панель корпуса титраторов модели T860 методом наклейки и на титульный лист руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документах:
-
- «Титраторы автоматические T. Модели T960 Basic, T960 Pro, T960 Plus. Руководство по эксплуатации», раздел 5 «Эксплуатация прибора»;
-
- «Титраторы автоматические T. Модель T860. Руководство по эксплуатации», раздел 4 «Эксплуатация».
В случае использования в сфере государственного регулирования обеспечения единства измерений титраторы могут применяться в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;
Стандарт предприятия «Титраторы автоматические T», Китай.
Правообладатель«Hanon Advanced Technology Group Co., Ltd.», Китай
Адрес: 4th Floor, Building 1, Hanyu Jingu Plot A3, № 7000, Jingshi Road, High-tech Zone, Jinan City, Shandong Province, China
E-mail: info@hanon.cc
Изготовитель
«Hanon Advanced Technology Group Co., Ltd.», КитайАдрес: 4th Floor, Building 1, Hanyu Jingu Plot A3, № 7000, Jingshi Road, High-tech Zone, Jinan City, Shandong Province, China
Адрес места осуществления деятельности: № 16, Huaynan East Street, Xindong Street, Linyi County, Dezhou City, Shandong Province, China
E-mail: info@hanon.cc
Испытательный центр
«ВсероссийскийД.И. Менделеева»
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
E-mail info@vniim.ru
Web-сайт www.vniim.ru
Правообладатель
«Hanon Advanced Technology Group Co., Ltd.», КитайАдрес: 4th Floor, Building 1, Hanyu Jingu Plot A3, № 7000, Jingshi Road, High-tech Zone, Jinan City, Shandong Province, China
E-mail: info@hanon.cc
Принцип действия титраторов основан на непрерывном измерении потенциала электрода при добавлении титранта к исследуемому раствору до достижения точки эквивалентности или заданного потенциала. Автоматическое потенциометрическое титрование основано на непрерывном измерении сигналов, поступающих с электродов, помещённых в анализируемый раствор, при добавлении титранта в заданном режиме. С помощью титраторов проводится измерение pH, кислотно-основное титрование в водной и неводной среде, окислительно-восстановительное титрование, осадительное титрование и др.
Выпускаются четыре модели титраторов: T960 Basic, T960 Pro, T960 Plus и T860.
Конструктивно модели T960 Basic, T960 Pro и T960 Plus состоят из измерительного модуля с микроконтроллером (к которому подключаются электроды, датчик температуры и т.д.), бюреточного модуля (модуля титрования) (возможно подключение до двух бюреточных модулей для модели T960 Basic, до четырёх бюреточных модулей для модели T960 Pro, и до шести бюреточных модулей для модели T960 Plus) и стенда для титрования с магнитной мешалкой.
Конструктивно модель T860 представляет собой корпус с сенсорной панелью управления и магнитной мешалкой, к которому подключаются электроды и привод бюретки.
Модели T960 Basic, T960 Pro и T960 Plus управляются с помощью ПК. Данные модели имеют следующие интерфейсные разъемы, расположенные на задней панели: порт RS232 для подключения внешних устройств, порты USB, порты для подключения электродов, термодатчика, бюреточных модулей, магнитной и верхнеприводной мешалки. Модель T860 управляется с помощью встроенного программного обеспечения, имеет следующие интерфейсные разъемы, расположенные на задней панели: порт RS232 для подключения внешних устройств, порты USB, порты для подключения электродов и термодатчика.
Измерительный модуль с микроконтроллером титраторов моделей T960 Basic, T960 Pro и T960 Plus управляет бюреточными модулями, магнитной мешалкой и автодозатором (опционально). Данные о титраторе, сведения о титрантах, программах титрования и установки титра, результатах измерений (включая методы, кривые титрования, точки эквивалентности, результаты расчетов) хранятся на ПК.
В качестве электродов могут быть использованы электродные пары, состоящие из индикаторного электрода и электрода сравнения, или комбинированные электроды.
Пломбирование титраторов не предусмотрено.
Общий вид титраторов представлен на рисунках 1-4.
Маркировочная табличка (далее - шильдик) с серийным номером расположена на задней стенке измерительного модуля титраторов моделей T960 Basic, T960 Pro, T960 Plus и на задней стенке корпуса титратора модели T860. Шильдик содержит следующую информацию: наименование типа СИ, название модели, наименование изготовителя, серийный номер. Вид шильдиков с серийными номерами титраторов на примере моделей T960 Basic, T960 Pro и T860 представлен на рисунках 5-7.
Серийный номер имеет буквенно-цифровой формат и наносится типографским способом на шильдик.
Нанесение знака поверки на титратор не предусмотрено.
Измерительный модуль
Магнитная мешалка
Бюреточный
модуль

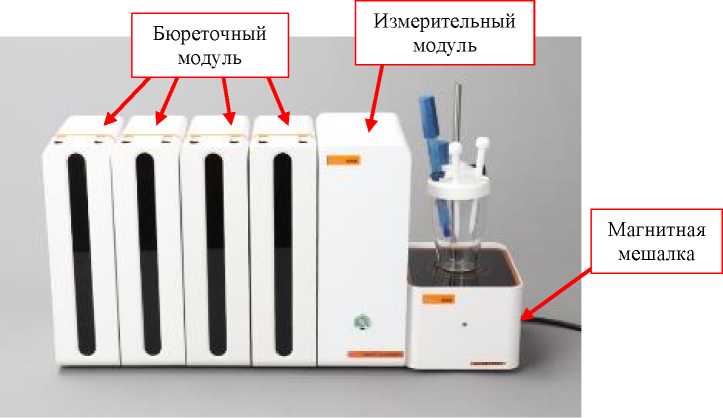

Рисунок 1 - Общий вид титратора модели T960 Basic
Рисунок 2 - Общий вид титратора модели T960 Pro

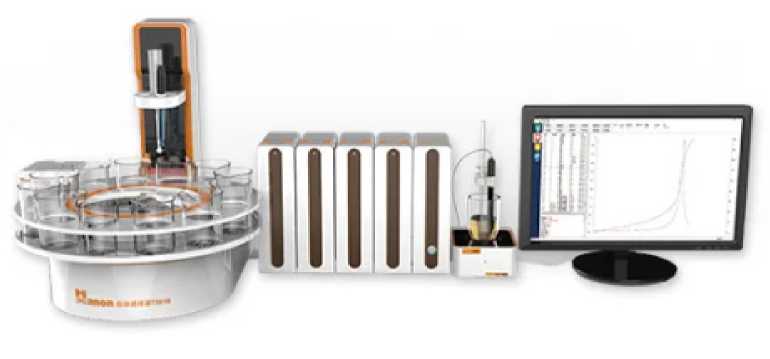

Рисунок 3 - Общий вид титратора модели T960 Plus с подключённым автодозатором и монитором ПК
Привод дозирующей бюретки
Магнитная мешалка
Корпус титратора
Место
Рисунок 4 - Общий вид титратора модели T860

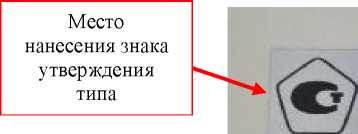

Место нанесения знака утверждения типа
нанесения знака
утверждения
типа

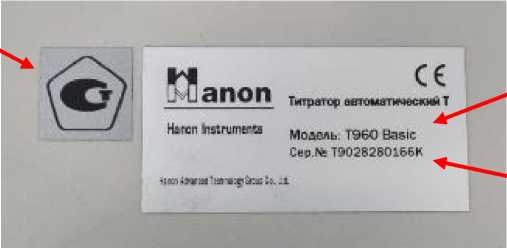

Рисунок 5 - Шильдик титратора модели T960 Basic
Название
Название модели
модели
Серийный
Серийный номер
номер

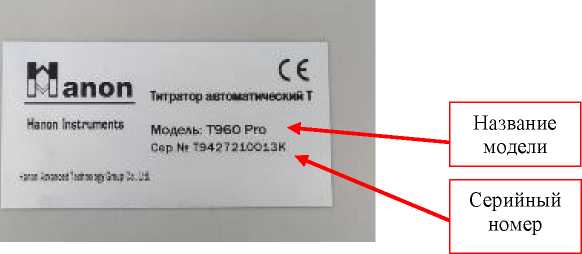

Рисунок 6 - Шильдик титратора модели T960 Pro
Место
Место нанесения знака утверждения типа
нанесения знака
утверждения
типа

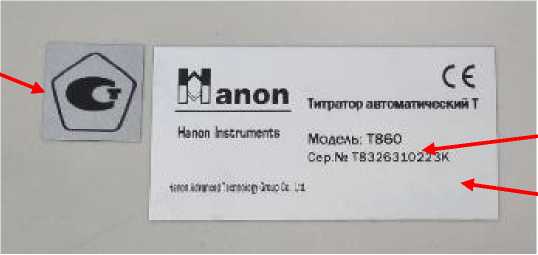

Рисунок 7 - Шильдик титратора модели T860
Название
Название модели
модели
Серийный
Серийный номер
номер
Таблица 5 - Комплектность титратора
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Титратор автоматический |
T |
1 шт. |
Модель T960 Basic / T960 Pro / T960 Plus / T860 |
|
Комбинированный рН-электрод для кислотноосновного титрования в водной среде |
9121PH |
1 шт. |
- |
|
Электроды и/или электродные пары |
- |
- |
В соответствии с заказом |
|
Аксессуары |
Комплект |
1 шт. |
По отдельному заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний:
|
от -2000 до +2000 от 0 до 20 от 0 до 14 от -5 до +120 |
|
Диапазон измерений:
|
от 0 до 14 от 0,0001 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений pH (рХ) |
±0,03 |
|
Пределы допускаемой относительной погрешности измерений массовой доли веществ в пробе при титровании, % |
±2,0 |
|
Предел допускаемого относительного среднеквадратического отклонения результатов титрования, % |
1,0 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |||
|
Модели T960 Basic, T960 Pro, T960 Plus |
Модель T860 | |||
|
Габаритные размеры, мм, не более |
Измерительн ый блок |
Бюреточный модуль |
Магнитная мешалка | |
|
- высота |
260 |
260 |
75 |
325 |
|
- длина |
85 |
90 |
90 |
235 |
|
- ширина |
180 |
180 |
130 |
330 |
|
Масса, кг, не более |
3,5 |
1,7 |
0,9 |
5,8 |
|
Напряжение питания от сети переменного тока частотой 50 Гц, В |
220±22 | |||
|
Потребляемая мощность в минимальной комплектации, В^А, не более |
100 | |||
|
Условия эксплуатации - диапазон температуры | ||||
|
окружающего воздуха, °C |
от +15 до +25 | |||
|
- относительная влажность воздуха (при температуре 25 °С), %, не более |
80 | |||
Таблица 4 - Показатели надёжности титраторов
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч |
25 000 |
