Номер по Госреестру СИ: 95430-25
95430-25 Комплексы измерительные
(Океан.Станция)
Назначение средства измерений:
Комплексы измерительные Океан.Станция (далее - комплексы Океан.Станция) предназначены для измерений температуры и относительной влажности воздуха, атмосферного давления, скорости и направления воздушного потока, уровня воды, расстояния до водной поверхности.
Внешний вид.
Комплексы измерительные
Рисунок № 1
Внешний вид.
Комплексы измерительные
Рисунок № 2
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства - 12.05.2030
Номер записи - 197208
ID в реестре СИ - 1425565
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Русская морская команда" (ООО "РМК")
Страна - РОССИЯ
Населенный пункт - г. Мурманск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№930 от 2025.05.12 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Комплексы измерительные (Океан.Станция)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Русская морская команда" (ООО "РМК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95430-25 12.05.2030 |
Комплексы измерительные, Океан.Станция Общество с ограниченной ответственностью "Русская морская команда" (ООО "РМК") (РОССИЯ г. Мурманск) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Комплексы измерительные (Океан.Станция)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Комплексы измерительные (Океан.Станция)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Комплексы Океан.Станция имеют встроенное и автономное программное обеспечение.
Встроенное программное обеспечение «data_collector» обеспечивает прием и передачу данных.
Автономное программное обеспечение «Океан Мониторинг» обеспечивает обработку, отображение, хранение данных.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Рекомендации Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование встроенного ПО |
«data collector» |
|
Номер версии (идентификационный номер) ПО |
1.xx1) |
|
Идентификационное наименование автономного ПО |
«Океан Мониторинг» |
|
Номер версии (идентификационный номер) ПО |
2.xxx2) |
| |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации 002-24-01-И.000219-Э.РЭ и паспорта 007-24-01-И.000219-Э.ПС типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе 002-24-01-И.000219-Э.РЭ «Комплексы измерительные Океан.Станция. Руководство по эксплуатации», в пункте 2.4 «Подготовка к проведению измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
Приказ Росстандарта от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"1—1-107 Па»;
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемой для средств измерений уровня жидкости и сыпучих материалов»;
003-24-01-И.000219-Э.ТУ «Комплекс измерительный Океан.Станция. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Русская морская команда» (ООО «РМК») ИНН 5190087581
Юридический адрес: 183038, Мурманская обл., г. Мурманск, пр-кт Ленина, д. 82, оф. 812
Телефон +7 (812) 207-88-80/ +7(904) 510-11-89
E-mail: rmteam@rmteam.ru.
Изготовитель
Общество с ограниченной ответственностью «Русская морская команда» (ООО «РМК»)ИНН 5190087581
Адрес: 183038, Мурманская обл., г. Мурманск, пр-кт Ленина, д. 82, оф. 812
Телефон +7 (812) 207-88-80/ +7(904) 510-11-89
E-mail: rmteam@rmteam.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Русская морская команда» (ООО «РМК») ИНН 5190087581Юридический адрес: 183038, Мурманская обл., г. Мурманск, пр-кт Ленина, д. 82, оф. 812
Телефон +7 (812) 207-88-80/ +7(904) 510-11-89
E-mail: rmteam@rmteam.ru.
Принцип действия комплексов Океан.Станция основан на измерении метеорологических параметров измерительными преобразователями с последующим преобразованием в цифровой код и выдачей результатов измерений на устройствах отображения.
Принцип действия измерительных преобразователей:
-
- при измерении температуры воздуха основан на зависимости электрического сопротивления платины от температуры окружающей среды;
-
- при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;
-
- при измерении атмосферного давления основан на механической деформации кварцевой мембраны в зависимости от измерения атмосферного давления;
-
- при измерении скорости воздушного и направления воздушного потока основан на измерении времени прохождения ультразвукового сигнала между чувствительными элементами;
-
- при измерении расстояния до водной поверхности основан на измерении времени, необходимого для прохождения микроволнового импульса от излучателя до поверхности воды и возвращения его на приемник,
-
- при измерении уровня воды основан на пьезорезистивном эффекте в полупроводниках, где пластина из монокристаллического сапфира с пленкой кремния преобразует внешнее измеряемое давление в деформацию пластины, что приводит к разбалансу моста Уинстона, пропорциональному измеряемому давлению.
Конструктивно комплексы Океан.Станция выполнены по модульному принципу и состоят из центрального устройства, измерительных каналов, вспомогательных и связующих компонентов. Центральное устройство представляет собой кейс с установленными внутри аккумуляторными батареями, коммуникационным оборудованием и преобразователем сигналов. С помощью линий связи к центральному устройству подключаются первичные измерительные преобразователи образуя измерительные каналы (далее - ИК). Наименование измерительных каналов и первичных измерительных преобразователей приведены в таблице 1.
Таблица 1 - Наименование первичных измерительных преобразователей комплексов
Океан.Станция
|
Наименование измерительного канала |
Наименование первичного измерительного преобразователя |
|
Канал измерений атмосферного давления |
Индикатор мультисенсорный МПВ 702.10005 |
|
Канал измерений температуры воздуха |
Индикатор мультисенсорный МПВ 702.10005 |
|
Канал измерений Относительной влажности воздуха |
Индикатор мультисенсорный МПВ 702.10005 |
|
Канал измерений скорости воздушного потока |
Индикатор мультисенсорный МПВ 702.10005 |
|
Канал измерений направления воздушного потока |
Индикатор мультисенсорный МПВ 702.10005 |
|
Канал измерений расстояния до водной поверхности |
Датчик радарного типа УЛМ31A1 |
|
Канал измерений уровня воды |
Датчик избыточного давления 415М-ДИ 7153 Датчик абсолютного давления 415М-ДА 7043 |
Общий вид комплексов Океан.Станция представлен на рисунке 1. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на табличку, расположенную внутри корпуса центрального устройства в месте, указанном на рисунке 2. Нанесение знака поверки на комплексы Океан.Станция не предусмотрено.
Пломбирование комплексов Океан.Станция не предусмотрено.
■'j/frfri
.HJrP' I*
2
4
-

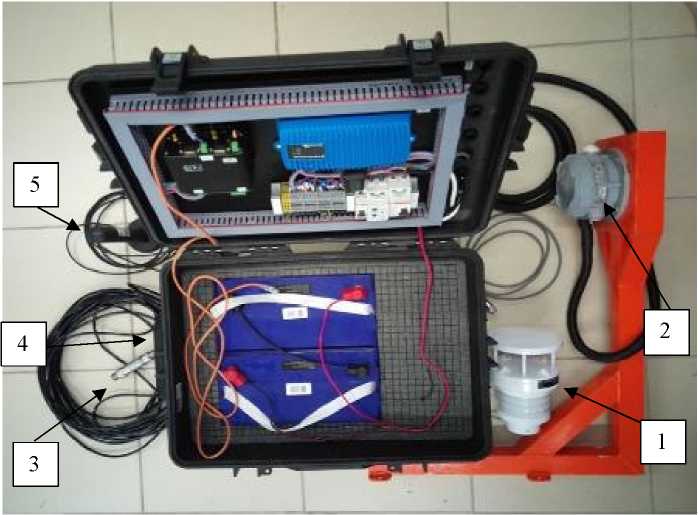

1 - Индикатор мультисенсорный МПВ 702.10005,
-
2 - Датчик радарного типа УЛМ31A1,
-
3 - Датчик избыточного давления 415М-ДИ 7153/Датчик абсолютного давления 415М-ДА 7043,
-
4 - Центральное устройство, 5 - Антенна
Рисунок 1 - Общий вид комплексов Океан.Станция

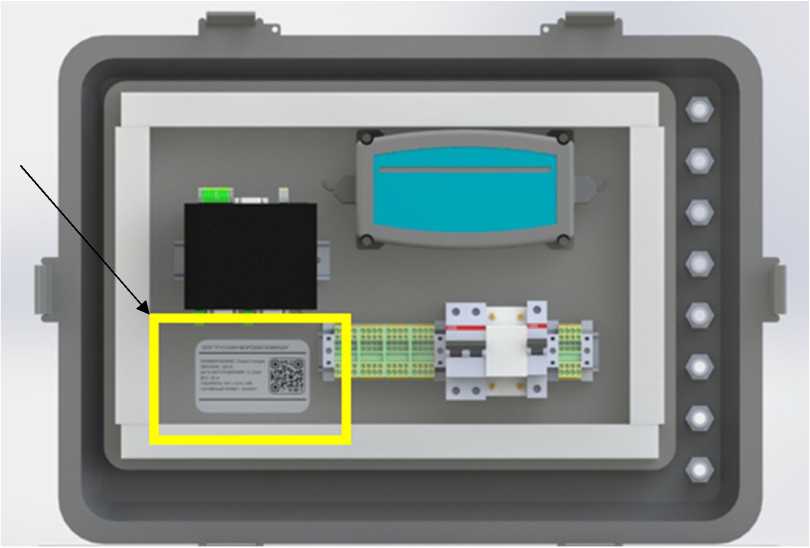

Рисунок 2 - Место нанесения заводского номера
Таблица 3 - Метрологические характеристики
|
Наименование измерительного канала |
Наименование характеристики |
Значение |
|
ИК атмосферного давления |
Диапазон измерений, гПа |
от 800,0 до 1100,0 |
|
Пределы допускаемой абсолютной погрешности измерений, гПа |
±0,5 | |
|
ИК температуры воздуха |
Диапазон измерений, oC |
от - 20,0 до + 55,0 |
|
Пределы допускаемой абсолютной погрешности измерений, oC |
±0,5 | |
|
ИК скорости воздушного потока |
Диапазон измерений, м/с |
0,5 до 60,0 |
|
Пределы допускаемой абсолютной погрешности измерений:
|
±0,5 ±3 ±5 | |
|
ИК направления воздушного потока |
Диапазон измерений |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений:
|
н- но о | |
|
ИК относительной влажности воздуха |
Диапазон измерений, % |
0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений, %:
|
±3 ±4 | |
|
ИК расстояния до водной поверхности |
Диапазон измерений, м |
от 0,6 до 30,0 |
|
Пределы допускаемой абсолютной погрешности измерений, мм |
±5 | |
|
ИК уровня воды |
Диапазон измерений, м |
от 0 до 10 |
|
Пределы допускаемой абсолютной погрешности, мм |
±10 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое питание от сети переменного тока: -напряжение, В |
от 198 до 242 |
|
- частота, Г ц |
от 49 до 51 |
|
Электрическое питание от сети постоянного тока: - напряжение, В |
от 18 до 21 |
|
Максимальная потребляемая мощность, В^А |
100 |
|
Габаритные размеры центрального устройства, мм, не менее: - длина |
691 |
|
- ширина |
503 |
|
- высота |
386 |
|
Масса центрального устройства, кг, не менее |
80 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: -температура воздуха, °C -относительная влажность воздуха, % |
от - 20 до + 55 до 100 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
2 |
