Сведения о средстве измерений: 95429-25 Газоанализаторы стационарные

Номер по Госреестру СИ: 95429-25
95429-25 Газоанализаторы стационарные
(ИРИС)

Назначение средства измерений:
Газоанализаторы стационарные ИРИС (далее - газоанализаторы) предназначены для измерений концентрации: оксида углерода (CO), диоксида углерода (CO2), метана (CH4), оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx), диоксида серы (SO2), кислорода (O2), водорода (H2) в воздухе рабочей зоны и многокомпонентных газовых смесях.

Внешний вид. Газоанализаторы стационарные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Газоанализаторы стационарные
Рисунок № 1

Внешний вид. Газоанализаторы стационарные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Газоанализаторы стационарные
Рисунок № 2

Внешний вид. Газоанализаторы стационарные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Газоанализаторы стационарные
Рисунок № 3

Внешний вид.
Газоанализаторы стационарные
Рисунок № 4

Внешний вид. Газоанализаторы стационарные, http://oei-analitika.ru рисунок № 5

Внешний вид.
Газоанализаторы стационарные
Рисунок № 5

Общие сведения

Дата публикации - 22.05.2025
Срок свидетельства - 12.05.2030
Номер записи - 197207
ID в реестре СИ - 1425564
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ИРИС-01,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ИТА Про" (ООО "ИТА Про")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

RT_8 Организации-поверители счетчиков электрической энергии (первичный рынок - первичные поверки)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№930 от 2025.05.12 ПРИКАЗ Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Газоанализаторы стационарные (ИРИС)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ИТА Про" (ООО "ИТА Про")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
95429-25 12.05.2030	Газоанализаторы стационарные, ИРИС Общество с ограниченной ответственностью "ИТА Про" (ООО "ИТА Про") (РОССИЯ г. Санкт-Петербург)	ОТ МП	1 год

V_35 Организации-поверители по федеральным округам

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализаторы стационарные (ИРИС)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		ИРИС-01	1		1	0	0	1	1	0

Стоимость поверки Газоанализаторы стационарные (ИРИС)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Газоанализаторы оснащены встроенным программным обеспечением (далее - ПО), которое управляет работой прибора, отображает результаты, обрабатывает, передает и хранит полученные данные.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

аблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование	ИРИС
Номер версии (идентификационный номер) ПО, не ниже	1.01
Цифровой идентификатор ПО	-

Знак утверждения типа

наносится типографским способом на титульный лист паспорта, совмещенного с руководством по эксплуатации.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 3 «Использование по назначению» документа ИРИС.01.ПС/РЭ «Газоанализаторы стационарные ИРИС, модификации ИРИС-01. Паспорт, совмещенный с руководством по эксплуатации» и документа ИРИС.02.ПС/РЭ «Газоанализаторы стационарные ИРИС, модификации ИРИС-02. Паспорт, совмещенный с руководством по эксплуатации».

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ТПБЛ.413351.001 ТУ «Газоанализаторы стационарные ИРИС. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ИТА Про» (ООО «ИТА Про»)

ИНН 7810712175

Юридический адрес: 196006, г. Санкт-Петербург, пр-кт Люботинский, д. 2-4, лит. Б, помещ. 76-Н, оф. 49

Телефон: +79217518730

E-mail: ita-pro@inbox.ru

Изготовитель

Общество с ограниченной ответственностью «ИТА Про» (ООО «ИТА Про»)
ИНН 7810712175
Адрес: 196006, г. Санкт-Петербург, пр-кт Люботинский, д. 2-4, лит. Б, помещ. 76-Н, оф. 49
Телефон: +79217518730
E-mail: ita-pro@inbox.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. I, ком. 28
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

Общество с ограниченной ответственностью «ИТА Про» (ООО «ИТА Про»)
ИНН 7810712175
Юридический адрес: 196006, г. Санкт-Петербург, пр-кт Люботинский, д. 2-4, лит. Б, помещ. 76-Н, оф. 49
Телефон: +79217518730
E-mail: ita-pro@inbox.ru

Газоанализаторы представляют собой стационарные, автоматические приборы непрерывного действия.

Газоанализаторы выпускаются в следующих модификациях, отличающихся типом корпуса, функциональным исполнением и контролируемыми газами:

- ИРИС-01;
- ИРИС-02.

Конструктивно газоанализаторы выполнены в виде одного блока - корпуса, предназначенного для установки в стойку (модификация ИРИС-01), для навесного монтажа (модификация ИРИС-02). Внутри корпуса расположены измерительные ячейки, блок питания, процессор, газовые линии. На передней панели расположены сенсорный дисплей, клавиатура и ротаметр индикации расхода газа (для модификации ИРИС-01). Штуцера входа и выхода газа, разъем кабеля питания и разъем передачи данных расположены на задней панели (для модификации ИРИС-01) и нижней панели (для модификации ИРИС-02) газоанализатора.

Газоанализаторы могут комплектоваться сенсорами следующих типов: оптический (NDIR, NDUV, UV DOAS, TDLAS), электрохимический (ECD), термокондуктометрический (TCD), парамагнитный (PMD).

Газоанализаторы, в зависимости от конструктивного исполнения, включают в себя от одного до трех измерительных сенсоров различного типа для модификации ИРИС-01, от одного до шести измерительных сенсоров различного типа для модификации ИРИС-02.

Принцип работы сенсоров:

1. Оптический (NDIR) - основан на методе недисперсионного инфракрасного поглощения (NDIR) и заключается в том, что источник инфракрасного излучения испускает инфракрасный луч через газовую камеру, где каждый газовый компонент в пробе поглощает инфракрасные лучи определенной частоты. С помощью детектора для приема и измерения инфракрасного излучения соответствующей частоты в сочетании с набором алгоритмов анализа во встроенном программном обеспечении можно измерить концентрацию газового компонента.
2. Оптический (NDUV) - основан на методе недисперсионной ультрафиолетовой спектроскопии (NDUV) и заключается в ослаблении излучения света в ультрафиолетовом диапазоне молекулами определенного газа. С помощью детектора для приема и измерения инфракрасного излучения соответствующей частоты в сочетании с набором алгоритмов анализа во встроенном программном обеспечении можно измерить концентрацию газового компонента.
3. Оптический (UV DOAS) - основан на методе дифференциальной оптической абсорбционной спектроскопии в ультрафиолетовом диапазоне (UV DOAS), при котором световой луч, источником которого служит специальная ксеноновая лампа высокого давления, по оптоволоконному кабелю переносится в анализатор (спектрометр), где свет, с помощью алгоритмов расчета, оценивается на предмет потери яркости, при молекулярной абсорбции внутри светового пути.
4. Оптический (TDLAS) - основан на использовании перестраиваемого диодного лазера и абсорбционных свойств исследуемых газовых проб. С помощью детектора лазерного излучения соответствующей частоты в сочетании с набором алгоритмов анализа во встроенном программном обеспечении можно измерить концентрацию газового компонента.
5. Электрохимический (ECD) - основан на химической реакции вещества (электролита) датчика и молекул анализируемого газа. Величина вырабатываемого при этой реакции электрического тока пропорциональна концентрации газового компонента.
6. Термокондуктометрический (TCD) - основан на измерении теплопроводности анализируемого газа, которая, в свою очередь, зависит от состава газа.
7. Парамагнитный (PMD) - основан на магнитных свойствах молекул определенных газов (кислорода).

Метод отбора пробы газоанализаторов - принудительный с помощью насоса.

Общий вид газоанализаторов представлен на рисунках 1, 2.

Нанесение знака поверки на газоанализаторы не предусмотрено. Газоанализаторы имеют заводские номера, которые в виде буквенно-цифрового обозначения наносятся методом гравировки на идентификационную табличку (рисунок 5), расположенную на панели прибора (рисунок 3, 4).

Пломбирование корпуса газоанализаторов от несанкционированного доступа не предусмотрено.

Внешний вид. Газоанализаторы стационарные (ИРИС), http://oei-analitika.ru

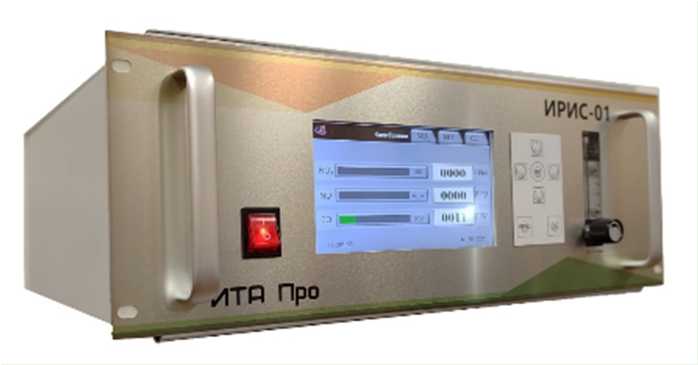

Рисунок 1 - Общий вид газоанализаторов модификации ИРИС-01

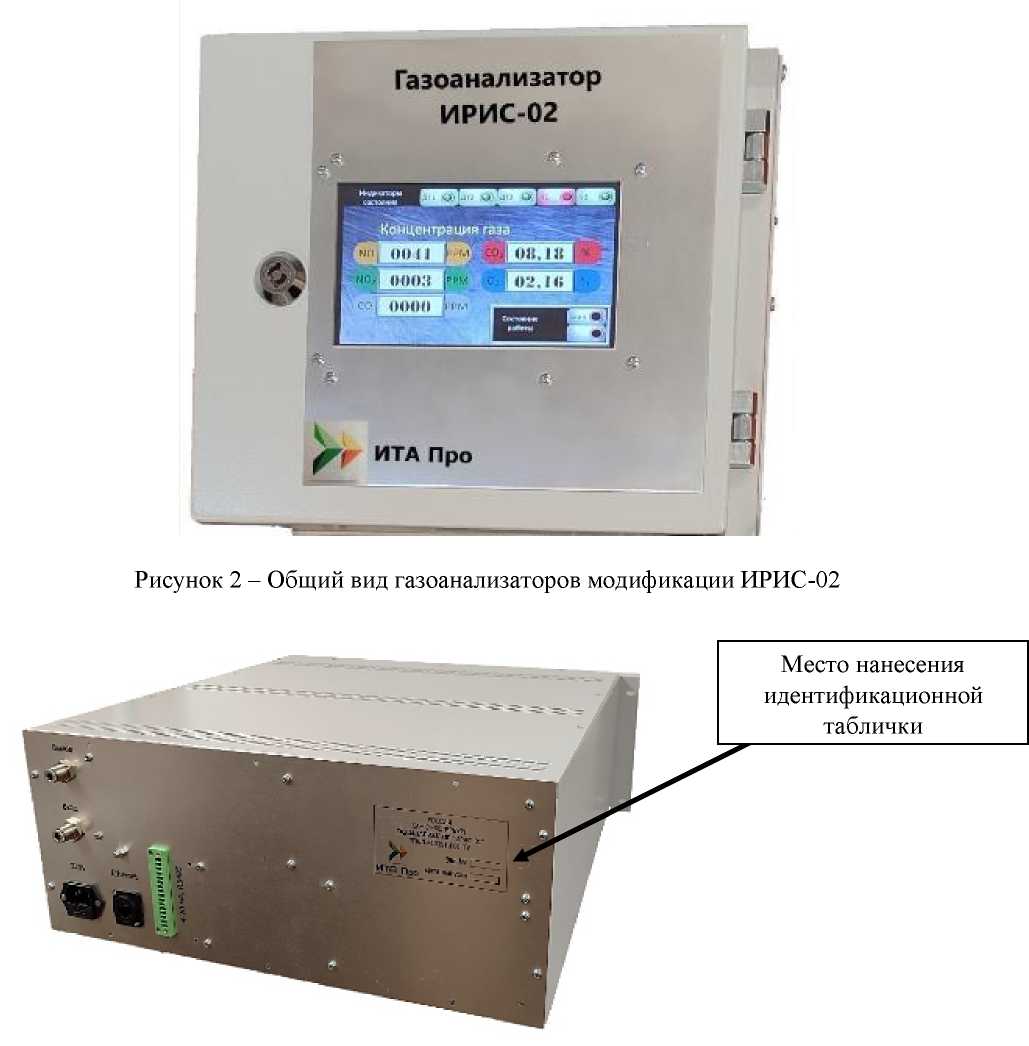

Рисунок 3 - Общий вид задней панели газоанализаторов модификации ИРИС-01 с указанием места нанесения идентификационной таблички

Место нанесения идентификационной таблички

Рисунок 4 - Общий вид нижней панели газоанализаторов модификации ИРИС-02 с указанием места нанесения идентификационной таблички

РОССИЯ

САНКТ-ПЕТЕРБУРГ

ГАЗОАНАЛИЗАТОР СТАЦИОНАРНЫЙ

Место нанесения заводского номера

йрис-01

ТПБЛ.413351.001 ТУ

Дата выпуска

Зав.№

Рисунок 5 - Идентификационная табличка

аблица 5 -

Наименование	Обозначение	Количество
Газоанализатор стационарный¹)	ИРИС	1 шт.
Комплект монтажных принадлежностей и/или запасных частей	-	1 компл.
Паспорт, совмещенный с руководством по эксплуатации	ИРИС.01.ПС/РЭ ИРИС.02.ПС/РЭ	1 экз.
¹⁾ Комплект поставки формируется в соответствии с заказом

аблица 2 - Метрологические характеристики

Определяемый компонент¹⁾	Принцип измерения	Диапазон измерений объемной доли определяемого компонента	Пределы допускаемой приведенной погрешности²⁾, %
Диоксид серы (SO2)	UV DOAS	от 0 до 50 млн^-1	±10
	UV DOAS	от 0 до 200 млн^-1	±8
	NDIR	от 0 до 500 млн^-1	±8
		от 0 до 5000 млн^-1	±7
		от 0 до 15000 млн^-1	±5
	ECD	от 0 до 100 млн^-1	±10
		от 0 до 300 млн^-1	±8
		от 0 до 500 млн^-1	±8
		от 0 до 1000 млн^-1	±7
		от 0 до 2000 млн^-1	±7
Оксид азота (NO)	UV DOAS	от 0 до 30 млн^-1	±10
	UV DOAS	от 0 до 200 млн^-1	±8
	NDIR	от 0 до 500 млн^-1	±8
		от 0 до 1000 млн^-1	±8
		от 0 до 2000 млн^-1	±6
		от 0 до 5000 млн^-1	±6
		от 0 до 7000 млн^-1	±6
	ECD	от 0 до 100 млн^-1	±10
		от 0 до 300 млн^-1	±8
		от 0 до 500 млн^-1	±8
		от 0 до 1000 млн^-1	±8

Определяемый компонент¹⁾	Принцип измерения	Диапазон измерений объемной доли определяемого компонента	Пределы допускаемой приведенной погрешности²⁾, %
Диоксид азота (NO)	UV DOAS	от 0 до 100 млн^-1	±8
	UV DOAS	от 0 до 200 млн^-1	±8
	NDUV	от 0 до 500 млн^-1	±5
	NDUV	от 0 до 1000 млн^-1	±5
	ECD	от 0 до 100 млн^-1	±10
		от 0 до 300 млн^-1	±8
		от 0 до 500 млн^-1	±8
		от 0 до 1000 млн^-1	±8
Сумма оксидов азота (NO) в пересчете на NO2	UV DOAS	от 0 до 100 млн^-1	±10
		от 0 до 500 млн^-1	±8
		от 0 до 1000 млн^-1	±8
	ECD	от 0 до 100 млн^-1	±10
		от 0 до 300 млн^-1	±8
		от 0 до 500 млн^-1	±8
		от 0 до 1000 млн^-1	±8
Оксид углерода (CO)	NDIR	от 0 до 50 млн^-1	±10
		от 0 до 300 млн^-1	±8
		от 0 до 500 млн^-1	±5
		от 0 до 1000 млн^-1	±5
		от 0 до 5000 млн^-1	±5
		от 0 до 10000 млн^-1	±5
		от 0 до 5 %	±5
		от 0 до 10 %	±3

Определяемый компонент¹⁾	Принцип измерения	Диапазон измерений объемной доли определяемого компонента	Пределы допускаемой приведенной погрешности²⁾, %
Оксид углерода (CO)	NDIR	от 0 до 20 %	±3
		от 0 до 50 %	±3
		от 0 до 100 %	±3
	ECD	от 0 до 100 млн^-1	±10
		от 0 до 300 млн^-1	±8
		от 0 до 500 млн^-1	±8
		от 0 до 1000 млн^-1	±5
		от 0 до 5000 млн^-1	±5
Диоксид углерода (CO)	NDIR	от 0 до 100 млн^-1	±8
		от 0 до 300 млн^-1	±8
		от 0 до 500 млн^-1	±8
		от 0 до 2000 млн^-1	±8
		от 0 до 10000 млн^-1	±5
		от 0 до 2 %	±5
		от 0 до 5 %	±5
		от 0 до 10 %	±5
		от 0 до 20 %	±5
		от 0 до 50 %	±5
		от 0 до 100 %	±5
Метан (CH4)	NDIR	от 0 до 1000 млн^-1	±10
		от 0 до 5000 млн^-1	±7
		от 0 до 1 %	±5
Метан (CH4)	NDIR	от 0 до 5 %	±5
		от 0 до 20 %	±5
		от 0 до 50 %	±5
		от 0 до 100 %	±5

Определяемый компонент¹⁾	Принцип измерения	Диапазон измерений объемной доли определяемого компонента	Пределы допускаемой приведенной погрешности²⁾, %
Кислород (О2)	TDLAS	от 0 до 1 %	±3
		от 0 до 25 %	±3
		от 0 до 100 %	±3
	ECD	от 0 до 10 млн^-1	±15
		от 0 до 100 млн^-1	±10
		от 0 до 500 млн^-1	±10
		от 0 до 1000 млн^-1	±10
		от 0 до 25 %	±5
		от 0 до 40 %	±5
	PMD	от 0 до 1 %	±5
		от 0 до 10 %	±5
		от 0 до 20 %	±5
		от 0 до 50 %	±3
		от 0 до 100 %	±3
Водород (H2)	TCD	от 0 до 2 %	±5
		от 0 до 5 %	±5
		от 0 до 10 %	±5
		от 0 до 20 %	±3
		от 0 до 50 %	±3
Водород (H2)	TCD	от 0 до 100 %	±3
Примечания: ¹⁾ время установления показаний Т0,9 не более 60 секунд; ²⁾ приведенная погрешность нормирована к верхнему пределу диапазона измерений.

аблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В
- частота, Г ц

от 187 до 242

от 49 до 51

Потребляемая полная мощность, В^А, не более

600

Наименование характеристики	Значение
Габаритные размеры (ШиринахВысотахГлубина), мм, не более: - модификация ИРИС-01 - модификация ИРИС-02	500x250x500 500x600x500
Масса, кг, не более	25
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +15 до +35 от 30 до 95 от 84 до 106

аблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	8
Средняя наработка на отказ, ч, не менее	15000
