Номер по Госреестру СИ: 95420-25
95420-25 Устройства измерительные многофункциональные
(MPM)
Назначение средства измерений:
Устройства измерительные многофункциональные MPM (далее - устройства) предназначены для измерений напряжения, силы и частоты переменного тока, коэффициента мощности, активной, реактивной и полной электрической мощностей, а также преобразований входных аналоговых сигналов в электрические выходные сигналы силы постоянного электрического тока.
Внешний вид.
Устройства измерительные многофункциональные
Рисунок № 1
Внешний вид.
Устройства измерительные многофункциональные
Рисунок № 2
Внешний вид.
Устройства измерительные многофункциональные
Рисунок № 3
Внешний вид.
Устройства измерительные многофункциональные
Рисунок № 4
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства - 12.05.2030
Номер записи - 197200
ID в реестре СИ - 1425557
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Jiangsu Sfere Electric Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№915 от 2025.05.12 ПРИКАЗ Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Устройства измерительные многофункциональные (MPM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Jiangsu Sfere Electric Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90942-23 |
Преобразователи многофункциональные, JD194-BS4P/Q4T Jiangsu Sfere Electric Co., Ltd (КИТАЙ ) |
ОТ МП |
4 года |
|
90959-24 11.01.2029 |
Трансформаторы тока, SHI-0.66-30I Jiangsu Sfere Electric Co., Ltd (КИТАЙ ) |
ОТ МП |
4 года |
|
95420-25 12.05.2030 |
Устройства измерительные многофункциональные, MPM Jiangsu Sfere Electric Co., Ltd (КИТАЙ ) |
ОТ МП |
6 лет |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Устройства измерительные многофункциональные (MPM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Устройства измерительные многофункциональные (MPM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) приборов является встроенным. Программное обеспечение приборов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений.
ПО является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение | |
|
Исполнение |
MPM-12P |
MPM-34P |
|
Идентификационное наименование ПО |
MPM-12 |
MPM-34 |
|
Номер версии (идентификационный номер ПО), не ниже |
1001 |
1001 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится методом наклейки на боковую панель устройств и на титульный лист эксплуатационной документации типографским.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены п.1.2 «Описание продукции» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
СТП 0002-2023 Устройства измерительные многофункциональные MPM. Стандарт предприятия.
ПравообладательJIANGSU SFERE ELECTRIC CO., LTD, Китай
Адрес: No.1 Dongding Road, Jiangyin, Jiangsu, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия приборов основан на преобразовании входных аналоговых сигналов с помощью аналого-цифрового преобразователя (далее - АЦП) и последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра с отображением результатов на дисплее.
Конструктивно устройства выполнены в пластмассовом корпусе и состоят из входных первичных преобразователей напряжения и силы переменного тока, АЦП, микропроцессора, дисплея.
Приборы выпускаются в исполнениях MPM-12P и MPM-34P отличающихся метрологическими и техническими характеристиками, типом дисплея, выполняемыми функциями.
На лицевой панели расположен дисплей и органы управления, на задней панели расположены входные и выходные порты.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Обозначение устройств представлено на рисунке 1. Общий вид устройств и места нанесения маркировки представлены на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
MPM-[1]-[2]
-
[1] - тип подключения
12: однофазное, двухпроводное
34: трехфазное, четырехпроводное
-
[2] - исполнение
Р: базовая
Рисунок 1 - Обозначение устройств

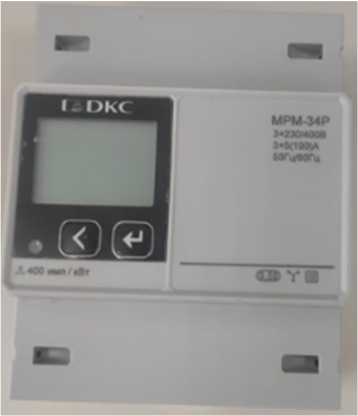

Модификация MPM-34

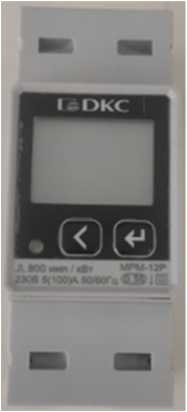

Модификация MPM-12

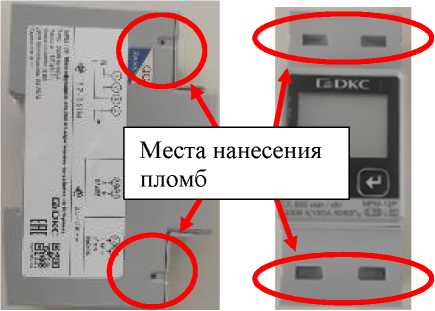

Места нанесения пломб
утверждения типа
--ч£

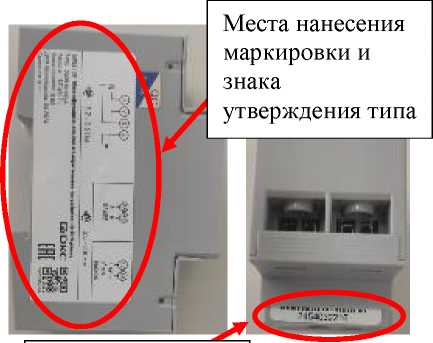

Места нанесения маркировки и знака
Место нанесения заводского номера
Рисунок 2 - Общий вид приборов и места нанесения маркировки, знака утверждения типа и пломб
Таблица 2 - Метрологические характеристики приборов
|
Наименование характеристики |
Значение | |
|
МРМ-12Р |
МРМ-34Р | |
|
Номинальные среднеквадратические значения фазного напряжения переменного тока, и(ф)ном, В |
220 |
220 |
|
Диапазон измерений среднеквадратического значения фазного напряжения переменного тока, В |
от 0,8 и(ф)ном до 1,2 и(ф)ном | |
|
Пределы допускаемой приведенной погрешности измерений среднеквадратического значения фазного напряжения переменного тока, % |
±0,2 | |
|
Номинальные среднеквадратические значения междуфазного напряжения переменного тока, и(л)ном, В |
380 | |
|
Диапазон измерений среднеквадратического значения междуфазного напряжения переменного тока, В |
от 0,8 и(л)ном до 1,2 и(л)ном | |
|
Пределы допускаемой приведенной погрешности измерений среднеквадратического значения междуфазного напряжения переменного тока, % |
±0,2 | |
|
Номинальное среднеквадратическое значение силы переменного тока, 1ном, А |
5, 100 | |
|
Диапазон измерений среднеквадратического значения переменного тока, А |
от 0,005 1ном до 1,2 1ном | |
|
Пределы допускаемой приведенной погрешности измерений среднеквадратического значения междуфазного напряжения переменного тока, % |
±0,2 | |
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 | |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Г ц |
±0,01 | |
|
Диапазон измерений активной фазной и суммарной трехфазной электрической мощности, Вт |
от 0,8 и(ф)ном до 1,2 и(ф)ном от 0,005 1ном до 1,2 1ном | |
|
Пределы допускаемой приведенной погрешности измерений активной фазной и суммарной трехфазной электрической мощности, % |
±0,3 | |
|
Диапазон измерений реактивной фазной и трехфазной электрической мощности, Вар |
от 0,8 и(ф)ном до 1,2 и(ф)ном от 0,005 1ном до 1,2 1ном | |
|
Пределы допускаемой приведенной погрешности измерений реактивной фазной и суммарной трехфазной электрической мощности, % |
±0,3 | |
|
Диапазон измерений полной фазной и трехфазной электрической мощности, В^А |
от 0,8 и(ф)ном до 1,2 и(ф)ном от 0,005 1ном до 1,2 1ном | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |
|
МРМ-12Р |
МРМ-34Р | |
|
Пределы допускаемой приведенной погрешности измерений | ||
|
полной фазной и трехфазной электрической мощности, % |
±0,3 | |
|
Диапазон измерения фазного и трехфазного коэффициента | ||
|
мощности |
от -1,0 до +1,0 | |
|
Пределы допускаемой относительной погрешности измерений | ||
|
фазного и трехфазного коэффициента мощности, % |
±0,5 | |
|
Класс точности: | ||
|
- активной электрической энергии по ГОСТ 31819.22-2012 |
0,5S | |
|
- реактивной электрической энергии по ГОСТ 31819.23-2012 |
2 | |
|
Стартовый ток, А |
0,001 1ном | |
|
Постоянная счетчика имп./(кВт^ч) / имп./(квар^ч) |
800/800 |
400/400 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
МРМ-12Р |
МРМ-34Р |
|
Габаритные размеры (ДхШхВ), мм, не более |
36x90x63,5 |
72x90x63,5 |
|
Масса, кг, не более |
1 |
1 |
|
Потребляемая мощность, В^А, не более |
5 | |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от -25 до +70 | |
|
- относительная влажность (без конденсата), %, не более |
от 5 до 95 | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ составляет не менее, ч, не менее |
110000 |
|
Средний срок службы, лет |
10 |
