Номер по Госреестру СИ: 95373-25
95373-25 Счетчики частиц в жидкости
(AvCount 3)
Назначение средства измерений:
Счётчики частиц в жидкости AvCount 3 (далее - счётчики) предназначены для измерений счётной концентрации частиц различного происхождения в жидкостях.

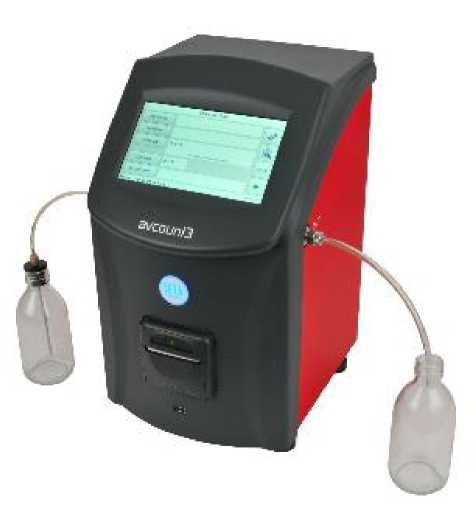

Внешний вид.
Счетчики частиц в жидкости
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2025
Срок свидетельства - 06.05.2030
Номер записи - 197184
ID в реестре СИ - 1425504
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
исполнения SA1100,
Производитель
Изготовитель - Stanhope-Seta Ltd
Страна - РОССИЯ
Населенный пункт - Соединенное Королевство Великобритании и Северной Ирландии
Уведомление о начале осуществления предпринимательской деятельности -
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№886 от 2025.05.06 Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Счетчики частиц в жидкости (AvCount 3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Счетчики частиц в жидкости (AvCount 3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Счетчики частиц в жидкости (AvCount 3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Счётчики имеют встроенное программное обеспечение (далее - ПО). ПО используется для обеспечения функционирования счётчиков и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. К метрологически значимой части ПО относится часть ПО, отвечающая за получение результата измерений. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для встроенного ПО |
|
Номер версии (идентификационный номер) ПО |
SX.X.X* |
|
* «Х.Х.Х» - метрологически незначимая часть ПО, может принимать значения в виде арабских цифр. | |
Знак утверждения типа
Знак утверждения типананосится на этикетку счётчика и титульный лист руководства по эксплуатации с помощью графических устройств.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 4 «Эксплуатация» руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденная приказом Росстандарта от 30 декабря 2021 г. № 3105;
Стандарт предприятия Stanhope-Seta Ltd.
ПравообладательStanhope-Seta Ltd, Соединенное Королевство Великобритании и Северной Ирландии Адрес: London Street, Chertsey, Surrey, KT16 8AP, UK
Телефон: +44 (0) 1932 564391
E-mail: sales@stanhope-seta.co.uk
Web-сайт: www.stanhope-seta.co.uk
Изготовитель
Stanhope-Seta Ltd, Соединенное Королевство Великобритании и Северной Ирландии Адрес: London Street, Chertsey, Surrey, KT16 8AP, UKТелефон: +44 (0) 1932 564391
E-mail: sales@stanhope-seta.co.uk
Web-сайт: www.stanhope-seta.co.uk
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес места осуществления деятельности: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д
Телефон: +7 (812) 251-76-01; факс: +7 (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Stanhope-Seta Ltd, Соединенное Королевство Великобритании и Северной Ирландии Адрес: London Street, Chertsey, Surrey, KT16 8AP, UKТелефон: +44 (0) 1932 564391
E-mail: sales@stanhope-seta.co.uk
Web-сайт: www.stanhope-seta.co.uk
Принцип действия счётчиков - оптический. Луч, формируемый лазерным диодом, попадает в измерительную зону (кювету) и освещает фотодетектор. Пересекающие луч частицы создают на чувствительной поверхности фотодетектора тень. Соотношение площадей освещённой и затенённой области классифицирует частицу по её размеру, а количество последовательных затенений соответствует их количеству. Счётная концентрация частиц в жидкости по каналам регистрации их размеров вычисляется с помощью программного обеспечения, как отношение количества зарегистрированных частиц определённой размерной группы к прокачанному через кювету объёму пробы жидкости.
Счётчики выпускаются в виде двух исполнений SA1100 и SA1105, предназначенных для работы с топливами, маловязкими маслами и растворителями. Исполнение SA1105 оснащено специальными уплотнителями пробоотборного тракта с целью работать с агрессивными гидравлическими жидкостями. Счётчики регистрируют размеры частиц по различным каналам, которые настраиваются изготовителем при выпуске из производства.
Конструктивно счётчики выполнены в едином корпусе, в котором размещены оптические, электронные и механические компоненты, обеспечивающие их общее функционирование. Прокачка анализируемой пробы через кювету счётчика осуществляется с помощью встроенного побудителя расхода.
Управление счётчиками осуществляется с помощью сенсорного дисплея. Счётчики оснащены цифровыми интерфейсами Ethernet, USB-A и USB-B. Электрическое питание осуществляется от сети переменного тока.
Результаты измерений представляются в виде значений счётной концентрации частиц по каналам регистрации их размеров, могут выводиться на дисплей счётчика, либо в печатной форме с помощью интегрированного термопринтера. Предусмотрена оценка класса чистоты жидкости в соответствии с различными стандартами.
Общий вид счётчиков, места нанесения знака утверждения типа и серийного номера приведены на рисунках 1 - 2. Пломбировка корпуса, а также нанесение на него знака поверки не предусмотрены. Идентификация счётчиков осуществляется с помощью этикетки, расположенной на корпусе. Серийный номер в цифровом формате наносится на этикетку с помощью графических устройств.
Рисунок 1 - Общий вид счётчиков
Место нанесения серийного номера
|
STANHOPE-SETA |
U.K. toSHl |
z | |
|
MOPEL |
SA11Q0 |
SERIAL ▼ |
’ 10808 |
|
VOLTAGE |
100-240 |
№ |
ЯМ6О |
|
SUPPLY |
AC |
fNFlTT (KW] IMS | |
|
FUSE UN К |
№A Amp |
a | |
|
THIS PRODUCT MUST |
BE FABTHED | ||
КОИМИ
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид этикетки счётчиков
Таблица 5 - Комплектность счётчиков
|
Наименование |
Обозначение |
Количество |
|
Счётчик частиц в жидкости |
AvCount 3 |
1 шт. |
|
Комплект принадлежностей* |
- |
1 комп. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* Согласовывается при заказе. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний счётной концентрации частиц в жидкости, частиц/см3 |
от 0 до 6^105 |
|
Диапазон измерений счётной концентрации частиц в жидкости, частиц/см3 |
от Т102 до 6^104 |
|
Пределы допускаемой относительной погрешности измерений счётной концентрации частиц в жидкости, % |
±30 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальный объёмный расход отбираемой пробы, см3/мин |
30 ± 5 |
|
Параметры электрического питания: напряжение сети переменного тока, В |
230 ± 23 |
|
частота сети переменного тока, Г ц |
50 ± 1 |
|
Потребляемая мощность, В-А, не более |
25 |
|
Габаритные размеры, мм, не более: высота |
370 |
|
ширина |
230 |
|
длина |
270 |
|
Масса, кг, не более |
7,5 |
|
Условия эксплуатации: температура окружающего воздуха , °С |
от +15 до +40 |
|
относительная влажность окружающего воздуха (без конденсации влаги), %, не более |
80 |
|
атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
