Наименование

Обозначение

Количество

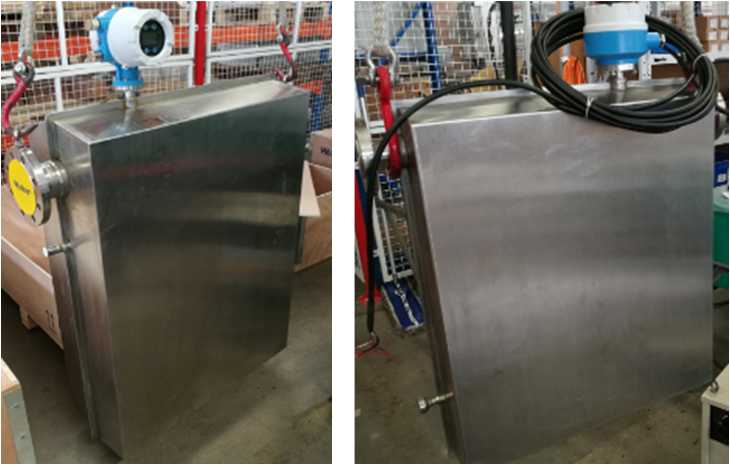

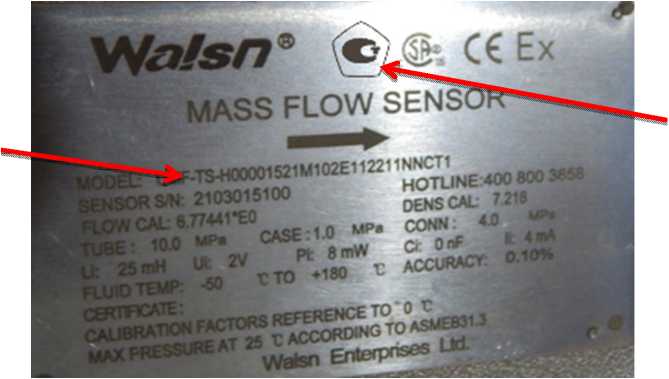

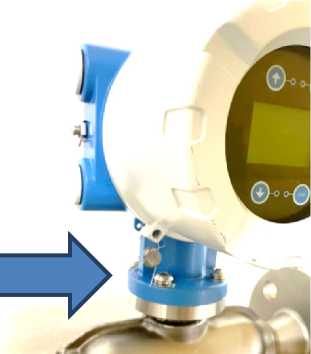

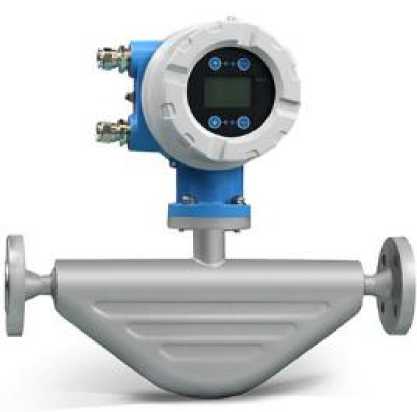

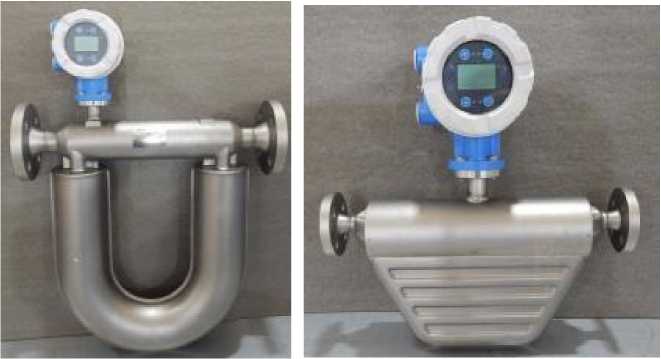

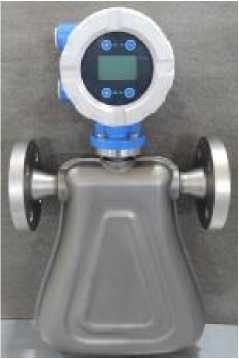

Счетчики-расходомеры массовые

CMF

1 шт.

Паспорт

1 экз.

Руководство по эксплуатации и монтажу

1 экз.¹⁾²⁾

• ¹⁾ Допускается комплектовать на бумажном или электронном носителе

• ²⁾ Допускается поставка в количестве 1 экземпляра на партию

Наименование характеристики

Значение

1

2

3

4

5

Модификация

CMF-US, CMF-UK

CMF-TS, CMF-TK

CMF-VS, CMF-VK

CMF-CNG

Номинальный диаметр условного прохода, DN, мм

от 1 до 250

от 5 до 80

от 2 до 80

от 10 до 25

Диапазон измерений массового расхода жидкости, Qмж, кг/ч¹⁾

от 1 до

1800000

от 1 до

180000

от 1 до

180000

от 2 до

12000

Максимальное значение объемного расхода жидкости, Qvж max, м³/ч¹⁾

Qмж max/Рж ²⁾

Максимальное значение массового расхода газа, Qмг max, кг/ч

Qмж max • Рг/К_г³⁾

Максимальное значение объемного расхода газа, м³/ч

Qмж max /К_г

Переходный расход, Qпер, кг/ч

100^Zs/6o⁴⁾

Пределы допускаемой относительной погрешности измерений массы (массового расхода) жидкости, 6м ж, %⁶⁾:

• - при расходе от Qпер до Qm ж max

• - при расходе менее Qпер

±0,1⁷⁾; ±0,15; ±0,2; ±0,25; ±0,3; ±0,5 ±100-Zs/Qm»

Диапазон измерений плотности измеряемой среды, кг/м³

от 650 до 2000

Диапазон измерений температуры измеряемой среды, °С⁵⁾

от -196 до +350

Пределы допускаемой относительной погрешности измерений массы (массового расхода) газа, 6м г, %:

• - при расходе от Qпер до Qm г max

• - при расходе менее Qпер

±0,5 ±100^Zs/Qm г

Пределы допускаемой относительной погрешности измерений объема (объемного расхода) жидкости, 6v ж, %

±JsM ж + (100А/Рж)²

1                                    2                3

4              5

Пределы допускаемой относительной погрешности вычисления объема и объемного расхода газа при стандартных условиях без учета методической погрешности определения плотности при стандартных условиях) 6v г, %

±0,5

±0,5

Пределы допускаемой абсолютной погрешности измерений плотности измеряемой среды, Др, кг/м3

±0,5

±1,0

Пределы допускаемой абсолютной погрешности измерений температуры измеряемой среды, °С

±0,5⁷⁾; ±1,0

Пределы допускаемой абсолютной погрешности измерений массовой доли первого компонента двухкомпонентной жидкой среды, %

±⁽р2^ДрИр² - р2фН⁰⁰⁸⁾

Пределы допускаемой абсолютной погрешности измерений объёмной доли первого компонента двухкомпонентной жидкой среды, %

±(|Ар|/|р -

Пределы допускаемой приведенной к диапазону погрешности преобразования измеренной величины в токовый выходной сигнал, %

±0,02

• ¹⁾ В зависимости от типоразмера. Фактические значения указываются в паспорте расходомера.

• ²⁾ Рж - плотность жидкости в рабочих условиях, кг/м³.

• ³⁾ рг - плотность газа в рабочих условиях, кг/м³, Кг - газовый коэффициент.

• ⁴⁾ Zs - стабильность нуля, кг/ч, 5о - значение пределов допускаемой относительной погрешности измерений массы (массового расхода) жидкости (газа), %.

• ⁵⁾ В зависимости от исполнения.

• ⁶⁾ При поверке расходомеров в рабочих условиях на месте эксплуатации с применением трубопоршневой поверочной установки, компакт-прувера или поверочной установке на базе эталонных расходомеров массовых в диапазоне расходов от Q_w до Qm ж max пределы допускаемой относительной погрешности расходомеров составляют ±0,2 % или ±0,25 %.

• ⁷⁾ При температуре измеряемой среды до плюс 200 °С.

• ⁸⁾ Значение погрешности указано без учета погрешностей вводимых значений плотностей составляющих двухкомпонентной среды. р2 - плотность второго компонента, р - плотность двухкомпонентной среды. Разница между плотностью смеси и плотностью второго компонента не должна быть меньше значения абсолютной погрешности измерений плотности смеси расходомера |Др|<|р - Р2|. Данная функция доступна только для жидкостей.

Исполнение расходомеров

Максимальный расход жидкости, Qмж max, кг/ч

Газовый коэффициент,

К_г

Стабильность нуля, Zs, кг/ч

1

2

3

4

CMF-TS-005H,

CMF-TK-005H

500

70

0,025

CMF-TS-010H,

CMF-TK-010H

800

80

0,04

CMF-TS-015N,

CMF-TK-015N

1 000

90

0,05

CMF-TS-025N/015H,

CMF-TK-025N/015H

6 000

140

0,3

CMF-TS-040N/025H,

CMF-TK-040N/025H

20 000

140

1,0

CMF-TS-050H,

CMF-TK-050H

60 000

160

3,0

CMF-TS-080, CMF-TK-080H

180 000

215

9,0

CMF-US-001N,

CMF-UK-001N

20

60

0,001

CMF-US-002N,

CMF-UK-002N

60

60

0,003

CMF-US-005N,

CMF-UK-005N

500

70

0,025

CMF-US-010N,

CMF-UK-010N

1 000

80

0,05

CMF-US-015N,

CMF-UK-015N

6 000

90

0,30

CMF-US-025H,

CMF-UK-025H

18 000

140

0,90

CMF-US-040N,

CMF-UK-040N

20 000

140

1,0

CMF-US-050N/040H,

CMF-UK-050N/040H

30 000

140

1,5

CMF-US-080N/050H,

CMF-UK-080N/050H

60 000

160

3,0

CMF-US-100N/080H,

CMF-UK-100N/080H

180 000

215

9,0

CMF-US-150N/100H,

CMF-UK-150N/100H

400 000

230

20,0

CMF-US-200N/150H,

CMF-UK-200N/150H

800 000

240

40,0

CMF-US-250N/200H,

CMF-UK-250N/200H

1 200 000

250

60,0

CMF-US-250H,

CMF-UK-250H

1 800 000

300

90,0

CMF-VS-002,

CMF-VK-002

100

40

0,01

1

2

3

4

CMF-VS-005,

CMF-VK-005

500

60

0,05

CMF-VS-010,

CMF-VK-010

1 000

60

0,1

CMF-VS-015H,

CMF-VK-015H

6 000

70

0,3

CMF-VS-025H,

CMF-VK-025H

18 000

70

0,9

CMF-VS-040H,

CMF-VK-040H

30 000

80

1,5

CMF-VS-050H,

CMF-VK-050H

60 000

80

3,0

CMF-VS-080H,

CMF-VK-080H

180 000

100

9,0

CMF-CNG-010

1 000

20

0,05

CMF-CNG-015

6 000

120

0,3

CMF-CNG-025

12 000

200

0,6

Наименование характеристики

З

начение характеристики

Модификация

CMF-US

CMF-TS

CMF-VS

CMF-CNG

CMF-UK

CMF-TK

CMF-VK

Параметры рабочей среды:

- температура, °С

от -196 до +350¹⁾

- давление, МПа, не более

₄₀1)

Выходные сигналы²⁾

- частотно-импульсный, Гц

от 0 до 10000

- унифицированный сигнал

постоянного тока, мА

от 4 до 20

- цифровой

HART, RS-485 (Modbus), Wireless Hart, Profibus PA/DP, Foundation Fieldbus, LoraWan

Параметры электропитания:

- напряжение постоянного тока, В

от 19,2 до 28,8

- напряжение переменного тока, В

от 22 до 265

- частота переменного тока, Гц

от 49 до 61

Потребляемая мощность, Вт (В •А), не

20

более:

Условия эксплуатации:

- температура окружающей среды, °С:

для электронного блока

от -60 до +70

для первичного преобразователя

от -60 до +80

- атмосферное давление, кПа

от 84 до 107

- относительная влажность воздуха без конденсации влаги, при температуре 25

°С, %, не более

95

Наименование характеристики

Значение характеристики

Модификация

CMF-US, CMF-UK

CMF-TS, CMF-TK

CMF-VS, CMF-VK

CMF-CNG

Габаритные размеры, мм, не более³⁾:

- высота

2010

1000

800

495

- ширина

461

240

240

240

- длина

1451

750

1336

462

Масса, кг, не более³⁾

546

56

119

26

• ¹⁾ В зависимости от исполнения;

• ²⁾ В зависимости от модели электронного блока;

• ³⁾ Приведены значения для самой большой модели

в серии;

Средний срок службы, лет

20

Средняя наработка на отказ, ч

100000
