Номер по Госреестру СИ: 95371-25
95371-25 Счетчики воды ультразвуковые
(УЗРВН)
Назначение средства измерений:
Счётчики воды ультразвуковые УЗРВН (далее - счётчики) предназначены для измерений объёма и объёмного расхода холодной и горячей воды в системах холодного и горячего водоснабжения в напорных трубопроводах, применяются в бытовой и промышленной сфере.
Внешний вид.
Счетчики воды ультразвуковые
Рисунок № 1
Внешний вид.
Счетчики воды ультразвуковые
Рисунок № 2
Внешний вид.
Счетчики воды ультразвуковые
Рисунок № 3
Внешний вид.
Счетчики воды ультразвуковые
Рисунок № 4
Внешний вид.
Счетчики воды ультразвуковые
Рисунок № 5
Внешний вид.
Счетчики воды ультразвуковые
Рисунок № 6
Внешний вид.
Счетчики воды ультразвуковые
Рисунок № 7
Внешний вид.
Счетчики воды ультразвуковые
Рисунок № 8
Внешний вид.
Счетчики воды ультразвуковые
Рисунок № 9
Внешний вид.
Счетчики воды ультразвуковые
Рисунок № 10
Общие сведения
Дата публикации - 08.05.2025
Срок свидетельства - 06.05.2030
Номер записи - 197182
ID в реестре СИ - 1425502
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Водомер" (OOO "Водомер")
Страна - РОССИЯ
Населенный пункт - г. Мытищи, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№886 от 2025.05.06 Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Счетчики воды ультразвуковые (УЗРВН)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Водомер" (OOO "Водомер")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95371-25 06.05.2030 |
Счетчики воды ультразвуковые, УЗРВН Общество с ограниченной ответственностью "Водомер" (OOO "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
5 лет |
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Счетчики воды ультразвуковые (УЗРВН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ВОДОМЕР" (RA.RU.312896) | 3 | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Счетчики воды ультразвуковые (УЗРВН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации счётчиков, осуществляет расчёт объёмного расхода и объёма жидкостей. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, настройку и диагностику аппаратной части счётчиков, преобразование измеренных значений в нормированные частотно-импульсный, цифровой или аналоговый сигналы.
Нормирование метрологических характеристик счётчиков проведено с учётом того, что ПО является неотъемлемой частью расходомеров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
SUDT AccessPort |
|
Номер версии (идентификационный номер) ПО |
18.XX |
|
Обозначение Х в записи номера версии ПО за метрологически незначимую часть. |
заменяет символы 0-9, отвечающие |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта, а также на боковую поверхность ЭБ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 1.5 «Устройство и работа счётчика» документа РЭ 26.51.52-013-06469904-2024 «Счётчики воды ультразвуковые УЗРВН. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-013-06469904-2024 «Счётчики воды ультразвуковые УЗРВН».
ПравообладательОбщество с ограниченной ответственностью «Водомер» (OOO «Водомер»)
ИНН 5029217654
Юридический адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63
Телефон: +7 (495) 407-06-94
E-mail: info@vodomer.su
Web-сайт: http://vodomer.su
Изготовитель
Общество с ограниченной ответственностью «Водомер» (OOO «Водомер»)ИНН 5029217654
Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63
Телефон: +7 (495) 407-06-94
E-mail: info@vodomer.su
Web-сайт: http://vodomer.su
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Водомер» (OOO «Водомер»)ИНН 5029217654
Юридический адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63
Телефон: +7 (495) 407-06-94
E-mail: info@vodomer.su
Web-сайт: http://vodomer.su
Принцип работы счётчиков основан на измерении разности между временем прохождения ультразвукового импульса в измеряемой жидкости в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока измеряемой жидкости, которая преобразуется с помощью микропроцессорного устройства в измеряемый расход и объём и отображается на цифровом индикаторе.
Счётчики состоят из ультразвукового преобразователя расхода жидкости (далее - ППР), электронного блока (далее - ЭБ) и соединительных радиочастотных кабелей.
ППР представляет собой пару пьезоэлектрических преобразователей, которые крепятся к трубопроводу снаружи на определённом расстоянии друг от друга и попеременно выполняют функции излучателя и приёмника ультразвуковых волн. Выбор способа монтажа зависит от трубопровода и характеристик жидкости.
ЭБ формирует электрические сигналы для пьезоэлектрических преобразователей, обеспечивает приём и обработку сигнала, расчёт временных интервалов, вычисление расхода и объёма жидкости по заданному алгоритму, индикацию результатов измерений, архивирование результатов, передачу измерительной информации в виде аналогового, частотно-импульсного сигнала, релейного и цифрового сигнала по интерфейсу RS-232 или RS-485.
Счётчики могут устанавливаться на горизонтальных и вертикальных трубопроводах.
Рабочая среда - вода или другая взрывобезопасная жидкость, протекающая в полностью заполненных трубопроводах с объёмным содержанием нерастворённого воздуха до 1 % или взвешенных частиц до 2 %.
Счётчики выпускаются в двух исполнениях:
УЗРВН-1 - с пьезоэлектрическими преобразователями накладного типа, которые могут применяться на трубопроводах диаметром от 15 до 6000 мм;
УЗРВН-2 - с пьезоэлектрическими преобразователями врезного типа, которые могут применяться на трубопроводах диаметром от 80 до 6000 мм.
Общий вид счётчиков представлен на рисунках 1-2. Схема пломбировки счётчиков, место нанесения знака поверки приведены на рисунке 3.
Серийный номер счётчика в цифровом формате наносится на боковую поверхность ЭБ под штрих-кодом типографским способом в соответствии с рисунком 4.
а) 4-кнопочный с блоком питания
б) 16-кнопочны й с блоком питания
в) 16-кнопочный с сетевым питанием
Рисунок 1 - Общий вид электронных блоков счётчиков УЗРВН

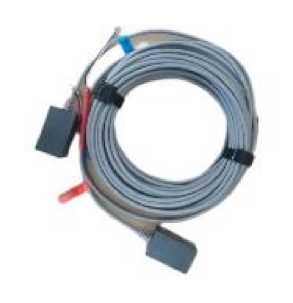

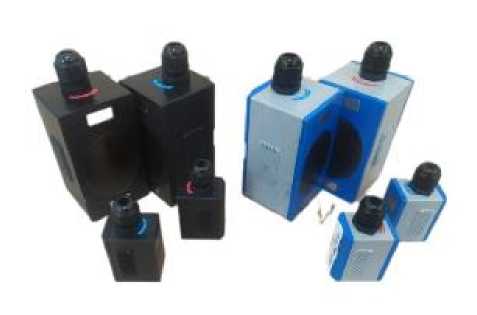

а) датчики накладного типа

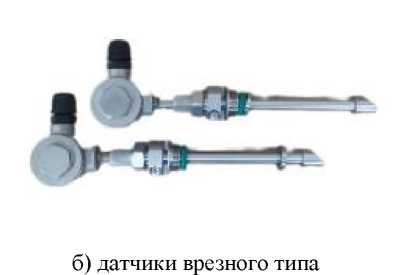

Рисунок 2 - Общий вид ультразвуковых датчиков счётчиков УЗРВН

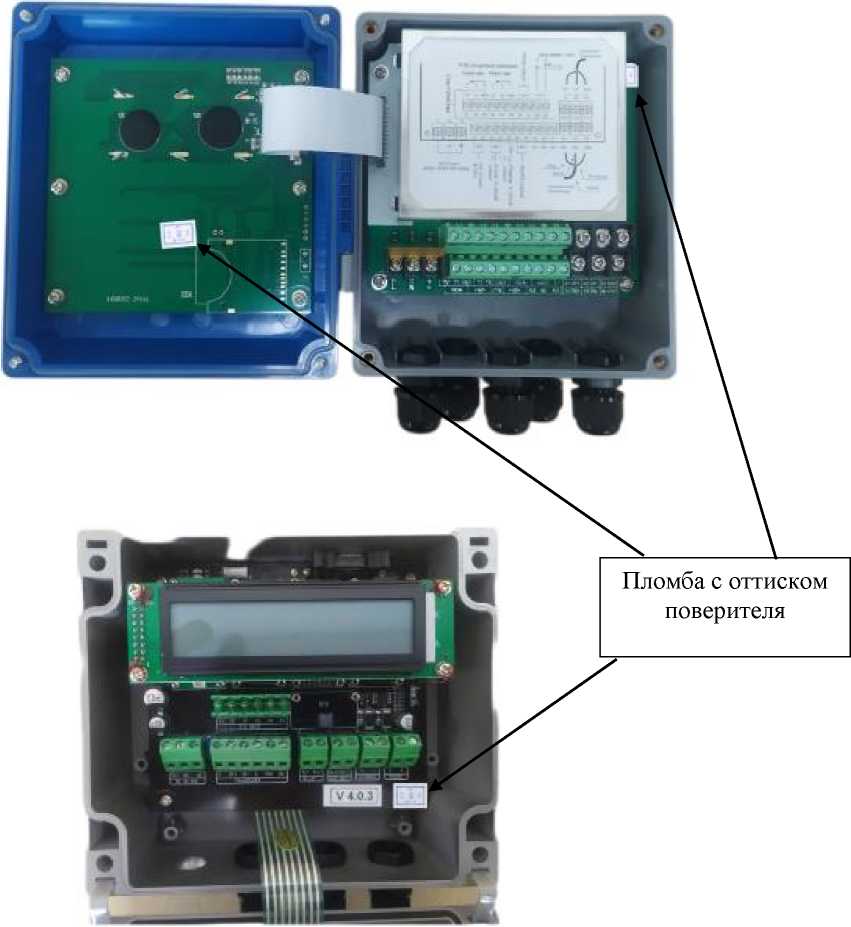

Рисунок 3 - Места пломбировки счётчиков, места нанесения знака поверки.
Место нанесения серийного номера
ВОДОМЕР
*пьтрдаяи«йойе«Ъчщ н
ЫЦивП: г'3"г||| J
| UTHirWl.'V'hl .'J.1
?4-И1П I
TV Й 41.иГ413-ЗЫ£ййи .->*i
ВДводощр ■
■ iLl.^aBVKQ&jH CMtniLW ВОДЬ
исдегь /зрйн.2
СВДИЙНЫЙ ИЁНСП
I HILl.llllinflllllff
T.<?55" 52-013-06469604 2^4 С

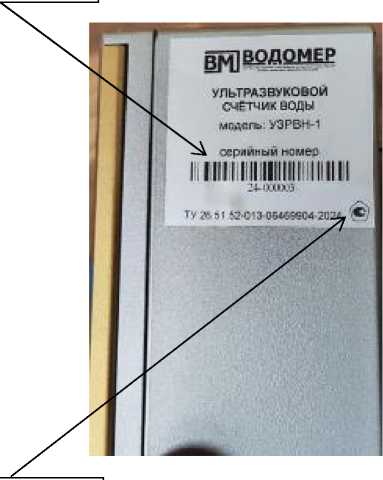

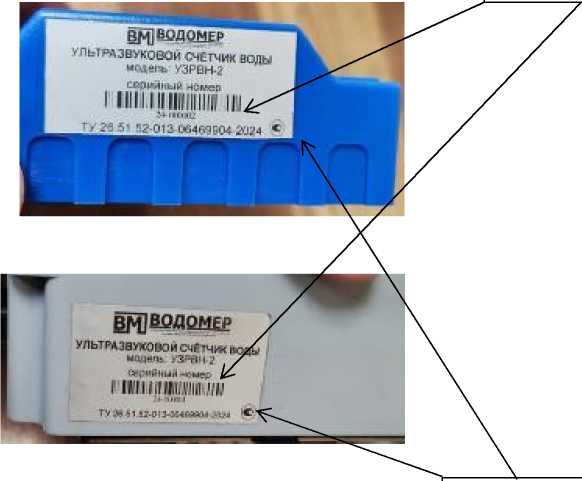

Место нанесения знака ут верждения типа
Рисунок 4 - У казание мест нанесения знака утверждения типа, заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объёмного расхода1-*, м3/ч |
от (S-0,1) • 3600 до (S-12,0) ^3600 |
|
Пределы допускаемой относительной погрешности при измерении объёмного расхода и объёма в диапазоне скоростей, %:
|
±1 ±0,5/v |
|
1) - не более 1000000 м3/ч. S - площадь поперечного сечения трубопровода, м2, рассчитывается по формуле S = п • (Ду)2/4 • 106 , v - скорость потока, м/с, рассчитывается по формуле v = Q/ (0,0009^ (Ду)2) где Ду - диаметр трубопровода, мм; Q - текущий расход; п = 3,14. | |
Таблица 3 - Технические характеристики модификаций
|
Наименование характеристики |
Значение |
|
Диаметр трубопровода, мм, Ду |
от 15 до 6000 |
|
Количество датчиков ППР |
2 |
|
Габаритные размеры ЭБ, мм, не более: | |
|
- длина |
100/150 |
|
- ширина |
50/95 |
|
- высота |
100/180 |
|
Масса, кг, не более |
2,5 |
|
Выходные сигналы: - аналоговый выход, мА |
от 4 до 20 |
|
- частотно-импульсный, Гц |
от 0 до 9999 |
|
- цифровой |
RS-232, RS-485 |
|
- релейный |
- |
|
Номинальное напряжение сети: - переменного тока частотой (50±0,4) Гц, В |
220 ±10 % |
|
- постоянного тока, В |
от 12 до 24 |
|
Потребляемая мощность, Вт, не более |
2 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °C | |
|
для ППР |
от -30 до +60 |
|
для ЭБ |
от 0 до +50 |
|
- влажность, %, не более | |
|
для ППР |
100 |
|
для ЭБ |
90 |
|
Класс защиты по ГОСТ 14254: - ППР |
IP68 |
|
- ЭБ |
IP65 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
65000 |
