Номер по Госреестру СИ: 95370-25
95370-25 Анализаторы газообразующих элементов в неорганических материалах Melytec
(Обозначение отсутствует)
Назначение средства измерений:
Анализаторы газообразующих элементов в неорганических материалах Melytec (далее - анализаторы) предназначены для измерений массовой доли кислорода, азота и водорода в твердых материалах.
Внешний вид.
Анализаторы газообразующих элементов в неорганических материалах Melytec
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2025
Срок свидетельства - 06.05.2030
Номер записи - 197181
ID в реестре СИ - 1425501
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Jinan Beiyan Instrument Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№886 от 2025.05.06 Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анализаторы газообразующих элементов в неорганических материалах Melytec (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Jinan Beiyan Instrument Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95370-25 06.05.2030 |
Анализаторы газообразующих элементов в неорганических материалах Melytec, Обозначение отсутствует Фирма "Jinan Beiyan Instrument Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Анализаторы газообразующих элементов в неорганических материалах Melytec (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы газообразующих элементов в неорганических материалах Melytec (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер. При запуске ПО есть возможность выбрать китайский, английский или русский программный интерфейс.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014. Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ONH |
|
Номер версии ПО (идентификационный номер ПО) |
2.X.X.X* |
|
Цифровой идентификатор ПО |
- |
|
* «Х» не относятся к метрологически значимой части ПО и |
могут принимать цифровые |
|
значения от 0 до 9 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Анализаторы газообразующих элементов в неорганических материалах Melytec. Руководство по эксплуатации» (Глава 8 «Эксплуатация прибора»).
Применение анализаторов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Техническая документация фирмы «Jinan Beiyan Instrument Co., Ltd», Китай.
Фирма «Jinan Beiyan Instrument Co., Ltd», Китай
Адрес: 507-15, 5th Floor, Building A, Shandong Youth Entrepreneurship Community, No. 23 Huayuan Road, Dongfeng Street, Licheng District, Jinan City, Shandong Province, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия анализаторов основан на методе восстановительного плавления в потоке инертного газа.
Конструктивно анализаторы представляют собой настольные лабораторные приборы, состоящие из двух блоков: блока печи и аналитического блока. Блок печи включает в себя импульсную печь с системой водяного охлаждения, систему газоснабжения с реагентными фильтрами, электронику, управляющую работой. Аналитический блок включает в себя детекторы: инфракрасный детектор для определения кислорода; детектор по теплопроводности для определения азота или водорода. Блоки анализатора соединены между собой газовыми трубками и сигнальными кабелями. Управление работой анализаторов происходит при помощи персонального компьютера с устанавливаемым специализированным программным обеспечением.
Анализируемая проба при помощи специального устройства для подачи проб попадает в графитовый тигель, помещенный в импульсную печь. В печи происходит нагрев и плавление пробы с выделением кислорода, азота и водорода в газообразном виде. При этом кислород взаимодействует с графитом, в результате чего образуется монооксид углерода. Выделившиеся газы при помощи инертного газа-носителя (азот, гелий или аргон) попадают в систему газовых трубок с реактивами, где происходит дополнительное преобразование газов в аналитическую форму, а также последовательное удаление примесей. Затем газы поступают в аналитический блок, где содержание кислорода измеряется с использованием инфракрасного детектора, азота или водорода - при помощи детектора по теплопроводности. Полученные аналитические сигналы обрабатываются при помощи специализированного программного обеспечения по ранее построенным градуировочным зависимостям, рассчитывается содержание целевого компонента в пробе с учетом массы пробы.
Анализаторы выпускаются в следующих модификациях:
ONH100 предназначена для измерений массовой доли кислорода, азота и водорода;
ON100 предназначена для измерений массовой доли кислорода и азота;
OH100 предназначена для измерений массовой доли кислорода и водорода;
O100 предназначена для измерений массовой доли кислорода;
N100 предназначена для измерений массовой доли азота;
H100 предназначена для измерений массовой доли водорода.
В каждой модификации анализаторов для каждого элемента в зависимости от измеряемого содержания элементов реализовано два измерительных канала: «низкий» и «высокий».
Корпус анализаторов изготавливается из металлических сплавов и пластмассы, окрашивается в цвета в соответствии с технической документацией производителя.
Каждый экземпляр анализаторов имеет серийный номер, нанесенный типографским способом на информационную табличку (шильд) в виде наклейки (наклеек) на задней стороне блока печи и (или) аналитического блока. Серийный номер имеет буквенно-цифровой формат. Нанесение знака поверки на средство измерений не предусмотрено.

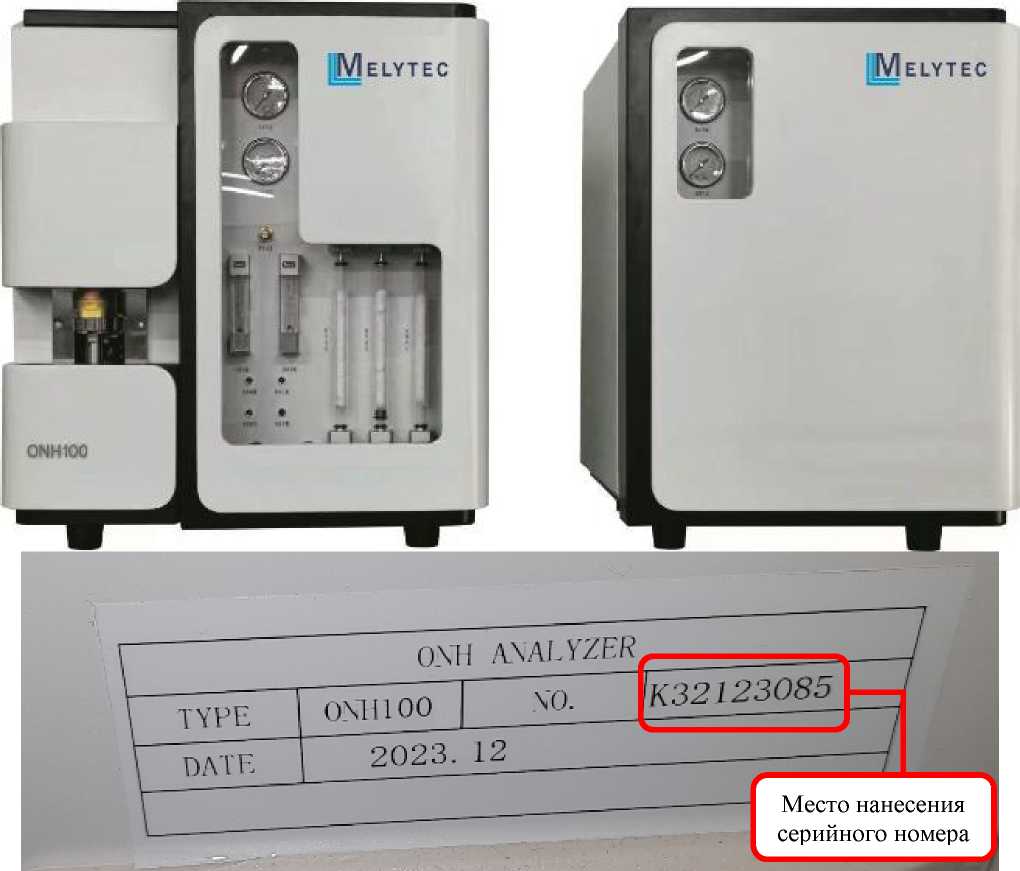

Общий вид анализаторов и место нанесения серийного номера на средство измерений представлено на рисунке 1.
[K32i 23085
||M ELYTEC
TYPE
ONH A.XALY2ER-
. I
A i*L/4
Место нанесения серийного номера
2023. 12
L_ ——--—
. I
A i*L/4
Рисунок 1 - Общий вид анализаторов газообразующих элементов в неорганических материалах
Melytec и место нанесения серийного номера
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |||||
|
ONH100 |
ON100 |
онюо |
оюо |
N100 |
нюо | |
|
Предел допускаемого относительного СКО результатов измерений массовой доли элемента, %: - канал «низкий кислород» |
7 |
7 |
7 |
7 | ||
|
- канал «низкий азот» 2-* |
7 |
7 |
- |
- |
7 |
- |
|
8 |
- |
8 |
- |
- |
8 | |
|
- канал «высокий кислород» 4 |
5 |
5 |
5 |
5 |
- |
- |
|
- канал «высокий азот» 5 |
5 |
5 |
- |
- |
5 |
- |
|
- канал «высокий водород» 6 |
6 |
- |
6 |
- |
- |
6 |
|
Предел обнаружения, %, не более: - канал «низкий кислород» |
8 IO"5 |
8 10'5 |
8 10'5 |
8 10'5 | ||
|
- канал «низкий азот» |
9 IO"5 |
9 10'5 |
- |
- |
9 Ю'5 |
- |
|
- канал «низкий водород» |
5 IO"5 |
- |
5 10'5 |
- |
- |
5 Ю'5 |
|
- канал «высокий кислород» |
ЗЮ'3 |
ЗЮ'3 |
ЗЮ'3 |
ЗЮ'3 |
- |
- |
|
- канал «высокий азот» |
ЗЮ'3 |
ЗЮ'3 |
- |
- |
ЗЮ'3 |
- |
|
- канал «высокий водород» |
110'3 |
- |
110'3 |
- |
- |
110'3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Г ц |
50/60 |
|
Потребляемая мощность анализатора, ВА, не более |
8000 |
|
Габаритные размеры блока печи, мм, не более: - высота |
680 |
|
- ширина |
580 |
|
- длина |
700 |
|
Габаритные размеры аналитического блока, мм, не более: - высота |
680 |
|
- ширина |
490 |
|
- длина |
700 |
|
Масса, кг, не более |
150 |
|
Условия эксплуатации: - температура воздуха, °С |
от +16 до +31 |
|
- относительная влажность, %, не более |
80 |
