Номер по Госреестру СИ: 95369-25
95369-25 Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой
(Melytec)
Назначение средства измерений:
Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec (далее - спектрометры) предназначены для измерений содержания различных элементов в водных и органических растворах, металлах и сплавах, геологических, строительных, конструкционных материалах, продуктах питания, почвах, нефтепродуктах и в других жидких и твёрдых веществах и материалах.
Внешний вид.
Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой
Рисунок № 1
Внешний вид.
Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой
Рисунок № 2
Внешний вид.
Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой
Рисунок № 3
Внешний вид.
Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2025
Срок свидетельства - 06.05.2030
Номер записи - 197180
ID в реестре СИ - 1425500
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Нет
Методика поверки
Модификации СИ
Производитель
Изготовитель - Suzhou Bowei Instrument Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№886 от 2025.05.06 Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой (Melytec)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Suzhou Bowei Instrument Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95369-25 06.05.2030 |
Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой, Melytec Suzhou Bowei Instrument Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Бесплатный
Кто поверяет Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой (Melytec)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой (Melytec)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрометры оснащены внешним программным обеспечением (далее - ПО), которое предназначено для управления процессом измерений, сбора экспериментальных данных, сохранения результатов измерений, просмотра измерительной информации.
Уровень защиты внешнего ПО спектрометров от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные внешнего ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ICP |
|
Номер версии (идентификационный номер) ПО |
ICP 0.0.1 хХ) |
|
Цифровой идентификатор ПО |
- |
|
1) «х» является метрологически незначимой частью ПО и принимает значения от 0 до 9999, может содержать пунктуационные знаки, а также буквенные и цифровые символы | |
Влияние ПО на метрологические характеристики спектрометров учтено при нормировании характеристик.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 5 «Эксплуатация прибора» документов «Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec модели Melytec iQ700. Руководство по эксплуатации», «Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec модели Melytec iQ900. Руководство по эксплуатации», «Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec модели Melytec iQ900 Elite. Руководство по эксплуатации».
Применение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация Suzhou Bowei Instrument Technology Co., Ltd., Китай.
ПравообладательSuzhou Bowei Instrument Technology Co., Ltd., Китай
Адрес: Suzhou Zhangpuzhen Yuanpu Road No 210, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия спектрометров основан на регистрации спектров определяемых элементов при попадании аэрозоля жидкой или растворенной пробы в источник индуктивносвязанной плазмы, измерении уровня эмиссии атомов и ионов и определении содержания определяемых элементов при помощи градуировочных графиков.
Конструктивно спектрометры представляют собой настольные лабораторные приборы, состоящие из: системы ввода пробы (распылительная камера, распылитель, перистальтический насос); источника возбуждения спектра (плазменная горелка, индуктор); спектрального блока для регистрации эмиссионного оптического спектра на основе Эшелле-спектрометра с двумя диспергирующими элементами (дифракционная решетка и двухходовая призма из кварца); системы управления - персонального компьютера (поставляется опционально) с устанавливаемым программным обеспечением.
Спектрометры выпускаются в следующих моделях: Melytec iQ700, Melytec iQ900, Melytec iQ900 Elite, которые отличаются между собой способами наблюдения плазмы, метрологическими и техническими характеристиками. Спектрометры моделей Melytec iQ900 и Melytec iQ900 Elite обладают возможностью аксиального и радиального наблюдения плазмы. Спектрометры модели Melytec iQ700 оснащены только радиальным наблюдением плазмы.
Корпус спектрометров изготавливают из пластика и металлических сплавов, окрашиваемых в цвета в соответствии с технической документацией изготовителя.
Каждый экземпляр спектрометров имеет серийный номер, расположенный на табличке на задней панели спектрометров. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид спектрометров представлен на рисунке 1. Место нанесения серийного номера на спектрометры представлено на рисунке 2.

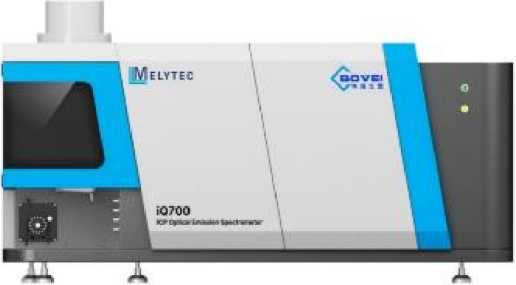

Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec модели Melytec iQ700

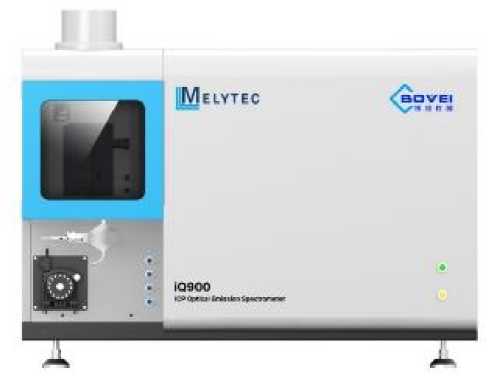

Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec модели Melytec iQ900

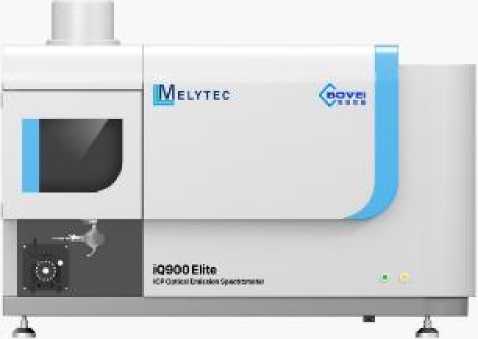

Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec модели Melytec iQ900 Elite
Рисунок 1 - Общий вид спектрометров оптико-эмиссионных с индуктивно-связанной плазмой Melytec

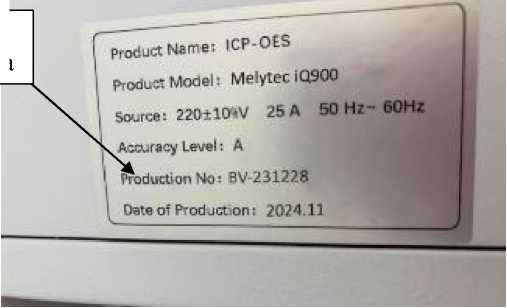

Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера на спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модели | |
|
Melytec iQ700 |
Melytec iQ900 Melytec iQ900 Elite | |
|
Предел обнаружения элементов (по критерию 3с) при аксиальном наблюдении, мкг/дм3, не более:
|
- |
1,6 0,5 0,3 0,8 0,4 1,0 0,2 0,2 |
|
Предел обнаружения элементов (по критерию 3с) при радиальном наблюдении, мкг/дм3, не более:
|
7,2 1,8 0,8 3,0
0,6 0,5 | |
|
Предел допускаемого относительного среднего квадратического отклонения измерений выходного сигнала1), %:
|
1 1 | |
|
льного раствора с массовой концентрацией цинка, кадмия, 1000 мкг/дм3; стронция и бария 500 мкг/дм3. | ||
|
1) при распылении контр марганца, хрома, меди и магния | ||
|
Таблица 3 - Основные технические ха |
рактеристики | ||
|
Наименование характеристики |
Значение для модели | ||
|
Melytec iQ700 |
Melytec iQ900 |
Melytec iQ900 Elite | |
|
Спектральный диапазон, нм |
от 190 до 800 |
от 160 до 900 | |
|
Спектральное разрешение, нм, не более |
0,0066 | ||
|
Габаритные размеры, мм, не более: | |||
|
- длина |
1100 |
900 |
900 |
|
- высота |
750 |
750 |
750 |
|
- ширина |
670 |
670 |
670 |
|
Наименование характеристики |
Значение для модели | ||
|
Melytec iQ700 |
Melytec iQ900 |
Melytec iQ900 Elite | |
|
Масса, кг, не более |
200 |
100 |
150 |
|
Параметры электрического питания:
|
от 198 до 242 50 | ||
|
Условия эксплуатации:
|
от +15 до +35 85 | ||
