Номер по Госреестру СИ: 95398-25
95398-25 Термометры биметаллические
(WSS-401)
Назначение средства измерений:
Термометры биметаллические WSS-401 (далее по тексту - термометры) предназначены для измеренийтемпературы газовых, жидких, сыпучих и вязких сред в трубопроводах и различных емкостях.

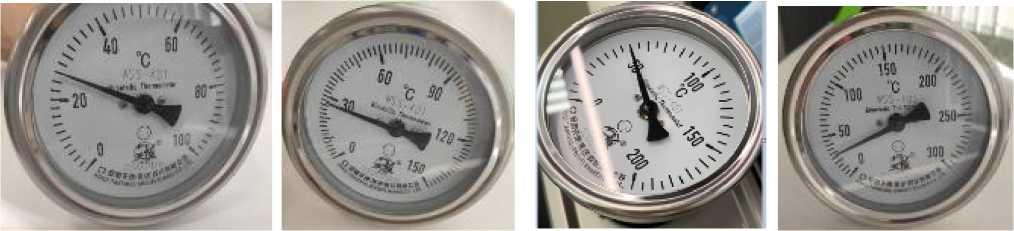

Внешний вид.
Термометры биметаллические
Рисунок № 1
Внешний вид.
Термометры биметаллические
Рисунок № 2

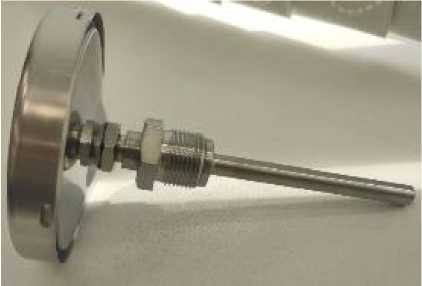

Внешний вид.
Термометры биметаллические
Рисунок № 3
Общие сведения
Дата публикации - 06.05.2025
Срок свидетельства -
Номер записи - 197161
ID в реестре СИ - 1425442
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
WSS-401,
Производитель
Изготовитель - Anhui Tiankang (Group) Shares Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Статистика
Кол-во поверок - 153
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№878 от 2025.04.30 ПРИКАЗ Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Термометры биметаллические (WSS-401)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Anhui Tiankang (Group) Shares Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92704-24 24.07.2029 |
Преобразователи давления измерительные, TK-3051С Anhui Tiankang (Group) Shares Co., Ltd. (КИТАЙ ) |
ОТ МП |
3 года |
|
95398-25 |
Термометры биметаллические, WSS-401 Anhui Tiankang (Group) Shares Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Термометры биметаллические (WSS-401)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 153 | 153 | 0 | 0 | 153 | 153 | 0 |
Стоимость поверки Термометры биметаллические (WSS-401)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на циферблат термометра методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе № 2 «Назначение и работа прибора» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
ПравообладательAnhui Tiankang (group) Shares Co., Ltd., Китай
Адрес: No.20# RenHe South Road, TianChang, AnHui Province, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ 263
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия термометров основан на упругой деформации, возникающей под действием температуры двух прочно соединенных металлических пластин, имеющих различные коэффициенты линейного расширения. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Конструктивно термометры состоят из круглого корпуса и биметаллического термочувствительного элемента в защитной трубке. В корпусе находится циферблат и кинематический механизм со стрелкой.
Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из нержавеющей стали.
К данному типу средств измерений относятся следующие термометры:
- с диапазоном измерений температуры от 0 до плюс 100 °С - заводские номера: 2205S11213, 2205S11214, 2205S11215, 2205S11216, 2205S11223, 2205S11224, 2205S11225, 2205S11226,
2205S11227, 2205S11228, 2205S11229, 2205S11230, 2205S5093, 2205S5094, 2205S5095, 2205S5096,
2205S5097,
2205S5119,
2205S5151,
2205S5168,
2205S5176,
2205S5098,
2205S5120,
2205S5152,
2205S5169,
2205S5177,
2205S5099,
2205S5121,
2205S5153,
2205S5170,
2205S5178,
2205S5100,
2205S5122,
2205S5154,
2205S5171,
2205S5179,
2205S5115,
2205S5123,
2205S5155,
2205S5172,
2205S5180,
2205S5116,
2205S5124,
2205S5156,
2205S5173,
2205S5181,
2205S5117,
2205S5125,
2205S5157,
2205S5174,
2205S5182,
2205S5118,
2205S5126,
2205S5167,
2205S5175,
2205S5183,
2205S5184, 2205S5185, 2205S5186;
- с диапазоном измерений температуры от 0 до плюс 150 °С - заводские номера: 2205S11217,
2205S11221,
2205S11236,
2205S11245,
2205S11252,
2205S11218,
2205S11233,
2205S11242,
2205S11249,
2205S11256, 2205S11257, 2205S11258, 2205S11259, 2205S5101, 2205S5102, 2205S5103, 2205S5104,
2205S11219,
2205S11234,
2205S11243,
2205S11250,
2205S11220,
2205S11235,
2205S11244,
2205S11251,
2205S11222,
2205S11237,
2205S11246,
2205S11253,
2205S11231,
2205S11240,
2205S11247,
2205S11254,
2205S11232,
2205S11241,
2205S11248,
2205S11255,
2205S5105,
2205S5113,
2205S5133,
2205S5141,
2205S5190,
2205S5106,
2205S5114,
2205S5134,
2205S5142,
2205S5191,
2205S5107,
2205S5127,
2205S5135,
2205S5143,
2205S5192,
2205S5108,
2205S5128,
2205S5136,
2205S5144,
2205S5193,
2205S5109,
2205S5129,
2205S5137,
2205S5158,
2205S5194,
2205S5110,
2205S5130,
2205S5138,
2205S5187,
2205S5195,
2205S5111,
2205S5131,
2205S5139,
2205S5188,
2205S5196,
2205S5112,
2205S5132,
2205S5140,
2205S5189,
2205S5159,
2205S5160, 2205S5161, 2205S5162, 2205S5163, 2205S5164, 2205S5165, 2205S5166;
-
- с диапазоном измерений температуры от 0 до плюс 200 °С - заводские номера: 2205S5145, 2205S5146, 2205S5147, 2205S5148, 2205S5149;
-
- с диапазоном измерений температуры от 0 до плюс 300 °С - заводские номера: 2205S11238, 2205S11239, 2205S5150, 2205S5197, 2205S5198.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита,
нанесен на шкалу термометра методом гравировки.
Знак поверки наносится на защитное стекло термометра и (или) на свидетельство о поверке в соответствии с действующим порядком проведения поверки, установленным нормативно-правовыми актами в области обеспечения единства измерений.
Общий вид термометров с указанием мест нанесения знака поверки, знака утверждения типа и заводского номера представлен на рисунке 1.
Пломбирование термометров не предусмотрено.
|
- Знак поверки | |
|
<___ |
- |
----------------\
Место нанесения знака утверждения типа _______________/
f-----------------------\
Место нанесения заводского номера
Рисунок 1 - Общий вид термометров с указанием мест нанесения знака поверки, знака утверждения типа и заводского номера
Лист № 4 Всего листов 5
Таблица 1 - Метрологические характеристики
|
Диапазон измерений температуры (шкала), °С |
Цена деления шкалы, °С |
Пределы допускаемой абсолютной погрешности измерений, °С (класс точности 1,5) |
|
от 0 до +100 |
2 |
±2,0 |
|
от 0 до +150 |
2 |
±3,0 |
|
от 0 до +200 |
5 |
±5,0 |
|
от 0 до +300 |
5 |
±7,5 |
|
Примечания:
| ||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр корпуса, мм, не более |
120 |
|
Диаметр термобаллона, мм |
10 |
|
Длина термобаллона, мм |
от 100 до 300 |
|
Масса, г, не более |
500 |
|
Рабочие условия эксплуатации:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
