Номер по Госреестру СИ: 95397-25
95397-25 Преобразователи термоэлектрические
(ТП-К)
Назначение средства измерений:
Преобразователи термоэлектрические ТП-К (далее по тексту - преобразователи или ТП) предназначены для измерений температуры процессов в печах, котлах, инсинераторах, трубопроводах и других промышленных установках.

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Устройство и работа изделия» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия»;
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.53-002-77143862-2024 «Преобразователи термоэлектрические ТП-К. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ЭНЕРГОПРОЕКТ»
(ООО «ЭНЕРГОПРОЕКТ»)
ИНН 7816726569
Юридический адрес: 194100, г. Санкт-Петербург, вн.тер. г. Муниципальный Округ Сампсониевское, ул. Литовская, д. 16, лит. А, помещ. 1-Н, оф. 15-16
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Принцип работы преобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре (эффект Зеебека). Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов и разностью температур мест соединения (спаев) чувствительных элементов (далее по тексту - ЧЭ).
ТП состоят из защитной гильзы, изоляционных бус, розеток с клеммами, головы и крышки со штуцером под кабель. Керамический чехол предназначен для ввода рабочего спая в измеряемую среду (погружаемая часть от 50 мм до 850 мм). Стальная труба соединяет керамический чехол с головкой и не предназначен для нагревания до температуры измеряемой среды.
ЧЭ ТП имеет номинальную статическую характеристику преобразования (НСХ) по ГОСТ Р 8.585-2001.
Преобразователи имеют модификации, отличающиеся типом технологического присоединения и длиной погружной части.
Структура обозначения преобразователей представлена на рисунке 1.
Фотографии общего вида ТП приведены на рисунке 2.

Сокращенное наименование преобразователя
Условное обозначение НСХ
Тип технологического присоединения
(01 - резьбовое, 02 - отсутствует, 03 - фланцевое)
Диаметр защитной гильзы (нерж. сталь)
Диаметр погружаемой части
Длина от рабочего спая до коммутационной головки (от 150 мм до 1000 мм)
Рисунок 1 - Структура обозначения преобразователей
отсутствуют присоединение присоединение

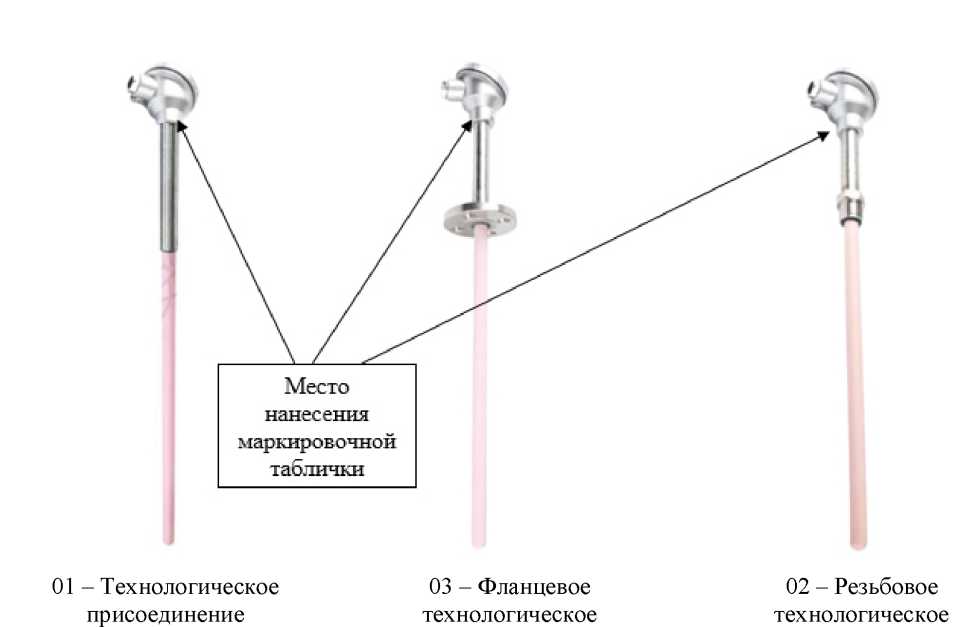

Рисунок 2 - Общий вид преобразователей термоэлектрических ТП-К с указанием места нанесения маркировочной таблички
Фотография маркировочной таблички с указанием места нанесения заводского номера представлена на рисунке 3.
=||||f|= ТП-К-01-22/16-150 КД:1Тип-К-40-г250°С 01.2025г. №24015000001Рисунок 3 - Место нанесения заводского номера на маркировочной табличке
Пломбирование ТП не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится на этикетку, прикрепленную к ТП, типографским способом.
Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.
ТП приведены в таблицах 3 - 5.
Таблица 1 - Метрологические характеристики
|
Условное обозначение НСХ по ГОСТ Р 8.585-2001 |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
|
К |
1 |
от -40 до +375 св. +375 до +1250 |
±1,5 ±0,004-| t | |
|
2 |
от -40 до +333 св. +333 до +1250 |
±2,5 ±0,0075J t | | |
|
Примечания:
| |||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции ТП (при напряжении 100 В и температуре окружающей среды от +15 до +25 °С и относительной влажности от 30 до 80 %), МОм, не менее |
100 |
|
Диаметр погружаемой части, мм |
16 |
|
Длина от рабочего спая до коммутационной головки, мм |
от 150 до 1000 |
|
Длина погружаемой части, мм |
от 50 до 850 |
|
Условия эксплуатации:
|
от -40 до +120 95 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч: - рабочий диапазон до +300 °С; |
55000 |
|
- рабочий диапазон св. +300 °С до +800 °С; |
40000 |
|
- рабочий диапазон св. +800 °С |
20000 |
|
Средний срок службы, лет |
10 |
