Номер по Госреестру СИ: 95396-25
95396-25 Полуприцеп-цистерна
(ACERBI 18K2.39)
Назначение средства измерений:
Полуприцеп-цистерна ACERBI 18K2.39 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Внешний вид.
Полуприцеп-цистерна
Рисунок № 1

Внешний вид.
Полуприцеп-цистерна
Рисунок № 2

Внешний вид.
Полуприцеп-цистерна
Рисунок № 3
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Паспорте «Полуприцеп-цистерна ACERBI 18K2.39», раздел 8.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренияПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательACERBI, Италия
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33 Телефон/факс: +7(843) 245-65-48
E-mail: metrolog-kazan@mail.ru
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ состоит из одиннадцати герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.
Каждая секция ППЦ оборудована заливной горловиной с установленным указателем уровня налива из металлического уголка.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.
Общий вид полуприцеп-цистерны ACERBI 18K2.39 зав. № ZA018K23900000013 представлен на рисунках 1-2.

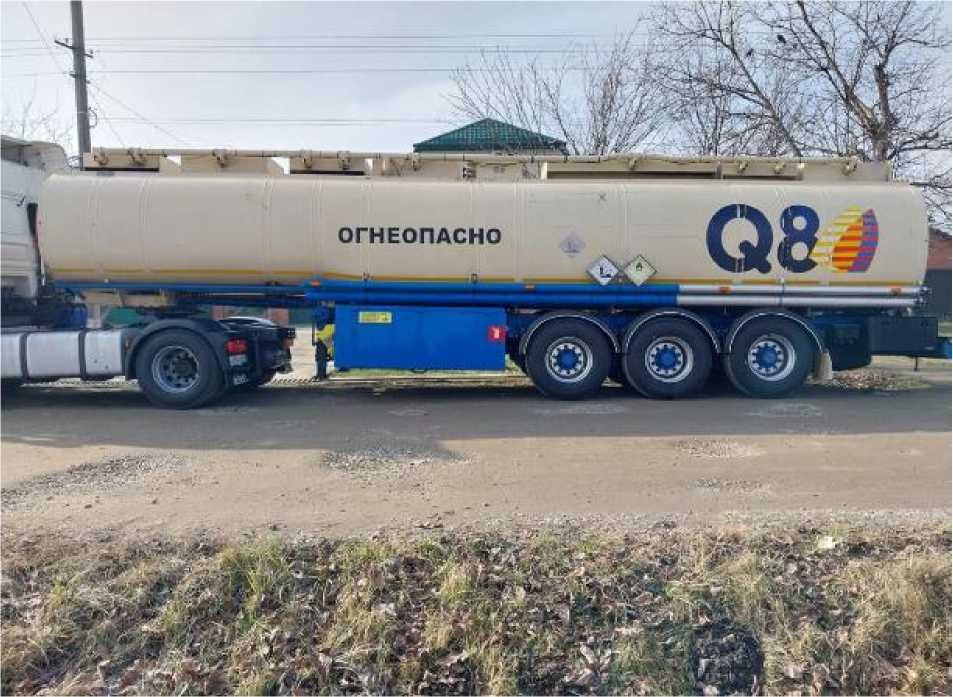

Рисунок 1 - Общий вид полуприцеп-цистерны ACERBI 18K2.39

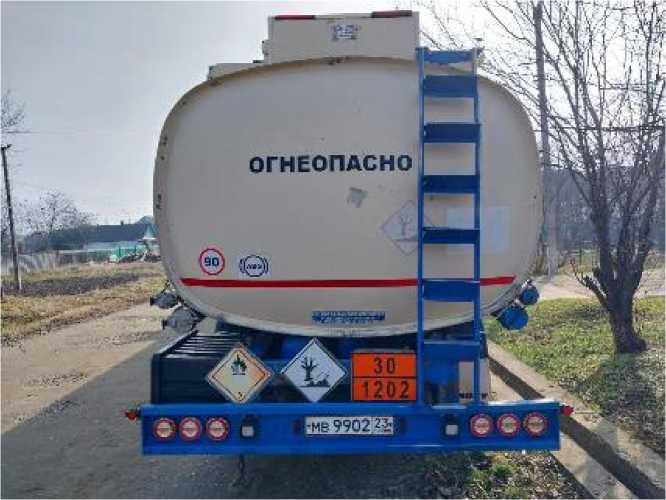

Рисунок 2 - Общий вид полуприцеп-цистерны ACERBI 18K2.39
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Указате. зь уровни
Б (4:1)
Место для нанесения
Верхний борт ! цистерны -±Е /
________
знака поверки

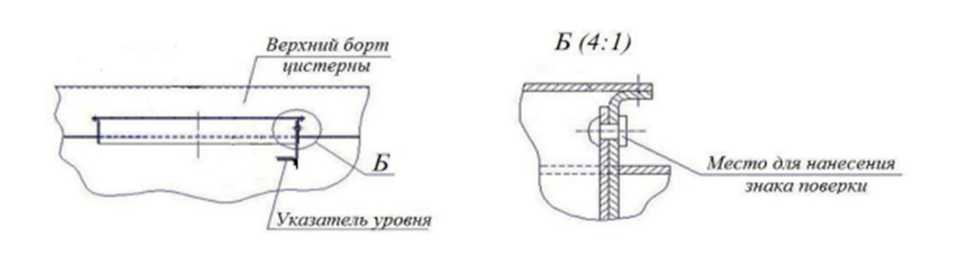

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер нанесен на маркировочную табличку в виде буквенно-цифрового обозначения ударным способом обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка установлена на передней части рамы ППЦ.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
37 000 |
|
Вместимость 1 секции, дм3 |
2 000 |
|
Вместимость 2 секции, дм3 |
2 000 |
|
Вместимость 3 секции, дм3 |
5 000 |
|
Вместимость 4 секции, дм3 |
2 000 |
|
Вместимость 5 секции, дм3 |
2 000 |
|
Вместимость 6 секции, дм3 |
5 000 |
|
Вместимость 7 секции, дм3 |
1 000 |
|
Вместимость 8 секции, дм3 |
1 000 |
|
Вместимость 9 секции, дм3 |
10 000 |
|
Вместимость 10 секции, дм3 |
2 000 |
|
Вместимость 11 секции, дм3 |
5 000 |
|
Количество секций, шт. |
11 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- длина |
11 100 |
|
- ширина |
2500 |
|
- высота |
2700 |
|
Снаряженная масса, кг, не более |
6650 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 50 |
