Номер по Госреестру СИ: 95390-25
95390-25 Установка поверочная трубопоршневая
(Сапфир-500-6,3-0,05)
Назначение средства измерений:
Установка поверочная трубопоршневая Сапфир-500-6,3-0,05 (далее - ТПУ) предназначена для хранения и передачи единиц объема и объемного расхода протекающей жидкости. ТПУ применяется в качестве рабочего эталона 1-го разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии № 2356 от 26 сентября 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Внешний вид.
Установка поверочная трубопоршневая
Рисунок № 1
Внешний вид.
Установка поверочная трубопоршневая
Рисунок № 2
Внешний вид.
Установка поверочная трубопоршневая
Рисунок № 3
Общие сведения
Дата публикации - 06.05.2025
Срок свидетельства -
Номер записи - 197153
ID в реестре СИ - 1425434
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Нефтегазинтеллект" (ООО "НГИ")
Страна - РОССИЯ
Населенный пункт - Республика Башкортостан, г. Октябрьский
Уведомление о начале осуществления предпринимательской деятельности - Да
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№875 от 2025.04.30 ПРИКАЗ Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Установка поверочная трубопоршневая (Сапфир-500-6,3-0,05)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Нефтегазинтеллект" (ООО "НГИ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79831-20 |
Система измерений количества и показателей качества нефти № 1019 ПСП "Ильский НПЗ" резервная, Общество с ограниченной ответственностью "Нефтегазинтеллект" (ООО "НГИ") (РОССИЯ Республика Башкортостан, г. Октябрьский) |
ОТ МП |
1 год |
|
95390-25 |
Установка поверочная трубопоршневая, Сапфир-500-6,3-0,05 Общество с ограниченной ответственностью "Нефтегазинтеллект" (ООО "НГИ") (РОССИЯ Республика Башкортостан, г. Октябрьский) |
ОТ МП |
1 год |
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Установка поверочная трубопоршневая (Сапфир-500-6,3-0,05)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Установка поверочная трубопоршневая (Сапфир-500-6,3-0,05)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «НЕФТЕГАЗИНТЕЛЛЕКТ» (ООО «НГИ»)
ИНН 1642210765
Юридический адрес: 452615, Республика Башкортостан, г. Октябрьский, ул. Трудовая, соор. 1/10, помещ. 5
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2аПринцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
ТПУ состоит из следующих основных элементов: пусковая камера; калиброванный участок, ограниченный одной парой сигнализаторов прохождения шарового поршня; расширитель; кран-манипулятор; выходной трубопровод; шаровый поршень; привод. Для измерений температуры применяются преобразователи температуры или термометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ. Для измерений давления применяются преобразователи давления или манометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ.
ТПУ является однонаправленной и имеет передвижное исполнение.
При работе ТПУ и средство измерений соединяют последовательно. Через технологическую схему ТПУ и средства измерений устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящий через ТПУ, увлекает шаровой поршень, который перемещается по цилиндрическому калиброванному участку. При воздействии шарового поршня на сигнализатор (детектор) прохода происходит коммутация цепей управления цифрового вычислителя, на вход которого подаются выходные сигналы от датчика импульсов поверяемого средства измерений. По сигналу первого сигнализатора (детектора) счет импульсов начинается, а по сигналу второго сигнализатора (детектора) - прекращается. Накопленное в вычислителе число импульсов соответствует объему жидкости, прошедшему через средство измерений, который равен объему калиброванного участка ТПУ.
Заводской номер 3 в виде цифрового обозначения, состоящего из арабской цифры, наносится на маркировочную табличку, закрепленную на корпусе ТПУ.

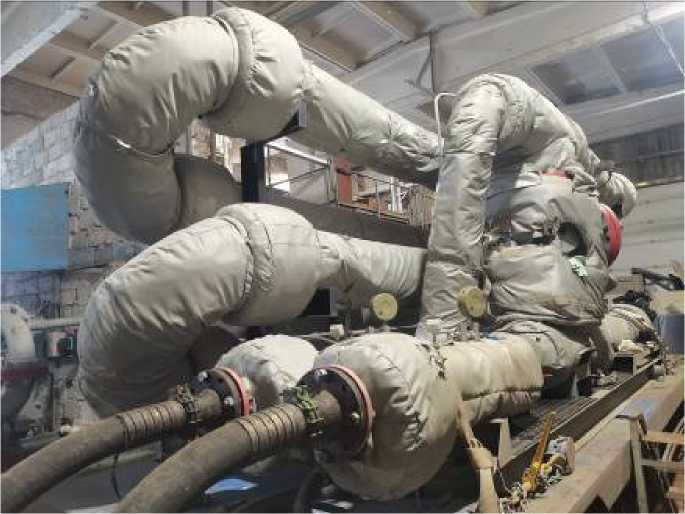

Общий вид ТПУ приведен на рисунке 1.
Рисунок 1 - Общий вид ТПУ
Установка пломб на ТПУ осуществляется с помощью контровочной проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные на контровочной проволоке, проходящей через отверстия завернутых винтов крепления детекторов и через отверстия в шпильках, уставленных противоположно на всех фланцах присоединительных калиброванного участка (рисунки 2 (а) и 2 (б) соответственно).
Схема установки пломб для предотвращения несанкционированного доступа и нанесения знака поверки представлены на рисунке 2.
Знак поверки наносится на пломбы, установленные в соответствии с рисунком 2.

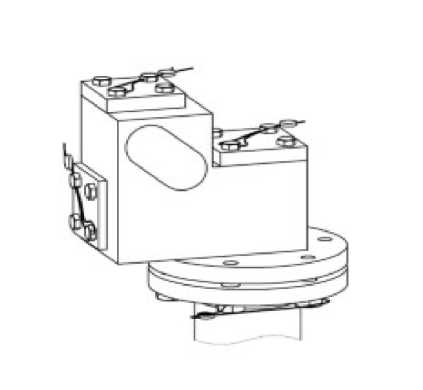

а) сигнализатор прохождения шарового поршня

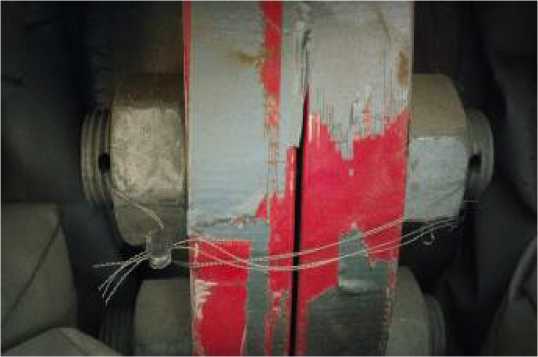

б) фланец калиброванного участка
Рисунок 2 - Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки
Т а б л и ц а 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон объемного расхода жидкости, м3/ч |
от 50 до 500 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости (вместимости калиброванного участка) в потоке при температуре +20°С и избыточном давлении 0 МПа, % |
±0,05 |
Т а б л и ц а 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение объема жидкости (вместимости) калиброванного участка, м3 1) |
2,4908 |
|
Диаметр калиброванного участка, мм |
305 |
|
Измеряемая среда |
жидкость (вода, нефть соответствующая техническому регламенту или национальному стандарту, нефтегазоводяная смесь, нефтепродукты) |
|
Характеристики измряемой среды:
|
6,3 от +5 до +90 от 0,55М0-6 до 150М0-6 не допускается |
|
Параметры электрического питания:
|
380(+38/-38) 50±1 |
|
Габаритные размеры, мм, не более
|
7200 2500 2700 |
|
Условия эксплуатации:
|
от -50 до +50 от 30 до 90 от 84 до 107 |
|
1) определяется при поверке ТПУ | |
Т а б л и ц а 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
