Сведения о средстве измерений: 95387-25 Трансформаторы напряжения

Номер по Госреестру СИ: 95387-25
95387-25 Трансформаторы напряжения
(НКФ-110-57У1)

Назначение средства измерений:
Трансформаторы напряжения НКФ-110-57У1 (далее по тексту - трансформаторы напряжения) предназначены для питания электрических измерительных приборов, цепей защиты и сигнализации в электрических сетях переменного тока частотой 50 или 60 Гц с номинальным напряжением 110 кВ.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 06.05.2025
Срок свидетельства -
Номер записи - 197150
ID в реестре СИ - 1425431
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

НКФ-110-57У1,

Производитель

Изготовитель - МНПО "Электрозавод им.В.В.Куйбышева"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№875 от 2025.04.30 ПРИКАЗ Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Трансформаторы напряжения (НКФ-110-57У1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений МНПО "Электрозавод им.В.В.Куйбышева"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
103-49

 Трансформаторы напряжения классов 0,5, 1 и 3 измерительные однофазные двухобмоточные, НОСК-3У5
МНПО "Электрозавод им.В.В.Куйбышева" (РОССИЯ г.Москва) 		4 года
103-90

 Трансформаторы напряжения, НОС-3У5
МНПО "Электрозавод им.В.В.Куйбышева" (РОССИЯ г.Москва) 		4 года
1593-70
01.11.1998
 Трансформаторы напряжения, ЗНОМ-15-63
МНПО "Электрозавод им.В.В.Куйбышева" (РОССИЯ г.Москва) 		5 лет
95387-25

 Трансформаторы напряжения, НКФ-110-57У1
МНПО "Электрозавод им.В.В.Куйбышева" (РОССИЯ г.Москва) 		ОТ
МП 		4 года
Отчет - MI_8 Количество типов средств измерений в ФГИС АРШИН по группам СИ

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.

Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.

На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)

В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.

Бесплатный

Кто поверяет Трансформаторы напряжения (НКФ-110-57У1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ИВАНОВСКИЙ ЦСМ"
(RA.RU.311260)		 РСТ
  • НКФ-110-57У1
    		•  7 0 7 0 7 0 7

    Стоимость поверки Трансформаторы напряжения (НКФ-110-57У1)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     приведены в разделе «Назначение» технического описания и инструкции по эксплуатации трансформатора напряжения.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 1983-2015 Межгосударственный стандарт. Трансформаторы напряжения. Общие технические условия;

    Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

    Правообладатель

    МНПО «Электрозавод им.В.В.Куйбашева»

    Юридический адрес: г. Москва

    Изготовитель

    МНПО «Электрозавод им.В.В.Куйбашева»
    (изготовлены в 1974 г)
    Адрес: г. Москва

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ивановской области» (ФБУ «Ивановский ЦСМ»)
    Адрес: 153000, г. Иваново, ул. Почтовая, д. 31/42
    Телефон: +7 (4932) 32-84-85
    Факс: +7 (4932) 41-60-79
    E-mail: post@ivcsm.ru

    Правообладатель

    МНПО «Электрозавод им.В.В.Куйбашева»
    Юридический адрес: г. Москва

    Трансформаторы напряжения состоят из фарфоровой покрышки, внутри которой на металлическом цоколе установлена активная часть, представляющая собой двух стержневой магнитопровод с обмотками на каждом стержне. Магнитопроводы трансформаторов изготовлены из пластин анизотропной холоднокатаной электротехнической стали. Конструкция обмоток трансформаторов — цилиндрическая, слоевая. Трансформаторы заполнены трансформаторным маслом, уровень которого указан на расширителе трансформатора в виде трех контрольных черт.

    Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

    К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-110-57У1 зав. № 1042578, № 1042589, № 1042629, № 1042625, № 1042607, № 1042630.

    Нанесение знака поверки на средство измерения не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

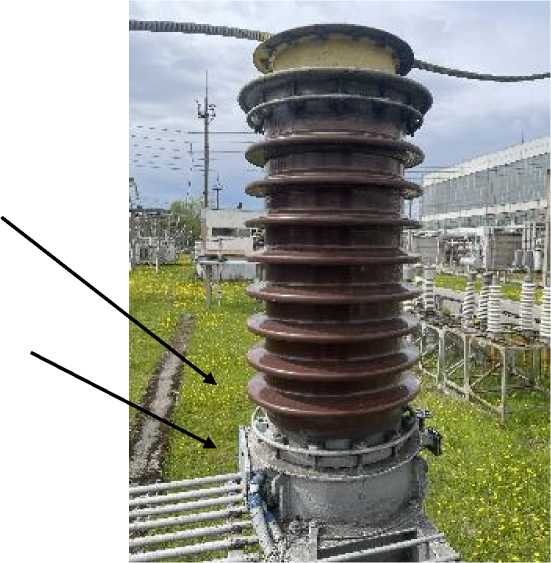

    Общий вид средства измерений с указанием места пломбировки от несанкционированного доступа и места нанесения заводского номера приведен на рисунке 1.

    Место пломбирования

    Место нанесения заводского номера

    Внешний вид. Трансформаторы напряжения (НКФ-110-57У1), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера


    Комплектность трансформатора тока представлена в таблице 3.

    аблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения

    НКФ-110-57У1

    1 шт.

    Паспорт

    ОБТ.469.131ПС

    1 экз.

    Техническое описание и инструкция по эксплуатации

    ОБТ.469.131ОТ

    1 экз.


    трансформатора тока приведены в таблице 1 и таблице 2 соответственно.

    аблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение первичной обмотки Шном, кВ

    110/^3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/^3

    Номинальное напряжение дополнительной вторичной обмотки и2доп, В

    100

    Номинальная частота Гном, Г ц

    50

    Класс точности основной вторичной обмотки

    0,5, 1,0, 3,0

    Класс точности дополнительной вторичной обмотки

    3Р

    Номинальная мощность основной вторичной обмотки, В^А

    400, 600, 1200

    Номинальная мощность дополнительной вторичной обмотки, В^А

    1200

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Климатическое исполнение по ГОСТ 15150-69

    У

    Категория размещения по ГОСТ 15150-69

    1

    Габаритные размеры:

    - высота H, мм

    1660

    - ширина В1, мм

    790

    - диаметр d, мм

    710

    Масса, кг, не более

    780
