Номер по Госреестру СИ: 95378-25
95378-25 Трансформаторы напряжения
(JDZX19-35RPC)
Назначение средства измерений:
Трансформаторы напряжения JDZX19-35RPC (далее по тексту - трансформаторы напряжения) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Общие сведения
Дата публикации - 06.05.2025
Срок свидетельства - 30.04.2030
Номер записи - 197141
ID в реестре СИ - 1425422
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
JDZX19-35RPC,
Производитель
Изготовитель - Shenzhen Chuangyin Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 15
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№875 от 2025.04.30 ПРИКАЗ Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Трансформаторы напряжения (JDZX19-35RPC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Кто поверяет Трансформаторы напряжения (JDZX19-35RPC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 15 | 15 | 0 | 0 | 15 | 15 | 0 |
Стоимость поверки Трансформаторы напряжения (JDZX19-35RPC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 руководства по эксплуатации «Описание и работа».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательShenzhen Chuangyin Co., Ltd, Китай
Юридический адрес: 65 Lushan(E) Rd. Shacheng industrial Zones Jiujiang Jiangxi, China
Телефон: (0512)66556600 (многоканальный), 68252753, 68081201
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адреса:
142300, Московская обл., г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., Лежневский р-н, СПК им. Мичурина
Тел.: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
По конструктивному исполнению трансформаторы напряжения являются однофазными, заземляемыми опорного типа. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка вторичных выводов снабжена изоляционной крышкой, которая имеет возможность пломбировки для предотвращения несанкционированного доступа. Трансформаторы напряжения могут устанавливаться в любом положении, и крепятся четырьмя болтами М10 через отверстия в металлическом основании. На лицевой стороне трансформатора расположена таблица с техническими данными. Трансформаторы напряжения выпущены с одной основной (измерительной) вторичной обмоткой и одной дополнительной вторичной обмоткой, предназначенной для питания цепей защиты, автоматики, управления, сигнализации, а также для контроля изоляции сети. Панель с выводами вторичных обмоток и заземляемым выводом первичной обмотки имеет защитную диэлектрическую крышку, которая крепится винтами, имеющими отверстия для пломбирования.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпус трансформатора напряжения методом лазерной маркировки.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на боковую сторону трансформаторов.
Общий вид трансформатора напряжения, место нанесения заводского номера и место пломбировки от несанкционированного доступа представлены на рисунках 1-3.
Место пломбировки

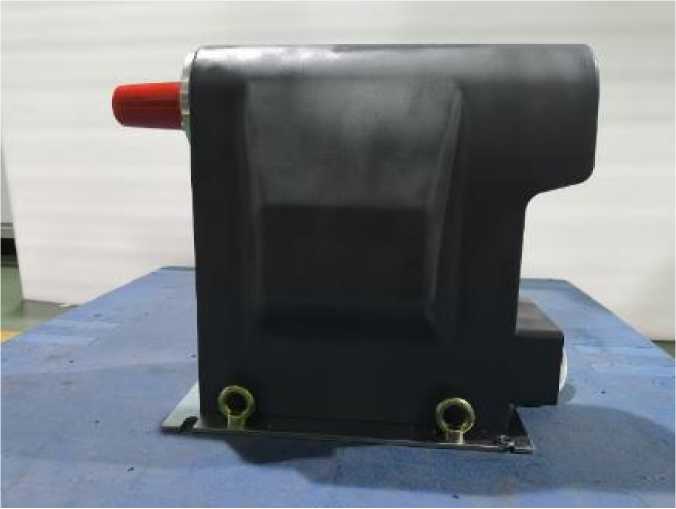

Рисунок 1 - Общий вид трансформатора напряжения JDZX19-35RPC
Место
нанесения
знака поверки
Рисунок 2 - Место нанесения знака поверки и место пломбировки от несанкционированного доступа
Iti'r/n? iehrmstj
I .. Ltd
1
Ш19-35МС I
■ f
WtSOHz'i
Fvil.'stin/Hh ' COSH!. ft^ndbw
Место
нанесения
заводского
номера
Г fcSKM
, Voltage Transformer imiWftrted гаг»: 35,- j Ш и j j w ■ЙОДТЛтв. tank ЗД/7ф/170 kV
M^i^andsniL-. IK 61 669-14?. .<№№. Cl- E ■Mfctolljmil CtjtpuL ЗрЦУД i la-ln'( Х&О/^ЗУ1! 1БУ 't^F.Mkae; 2024-05
_ . •“ffi’Ser tto:. 532240017
Shenzhen Chuangyin Co. ..Ltd
[ Prohibit secondary short circuit! \ i.

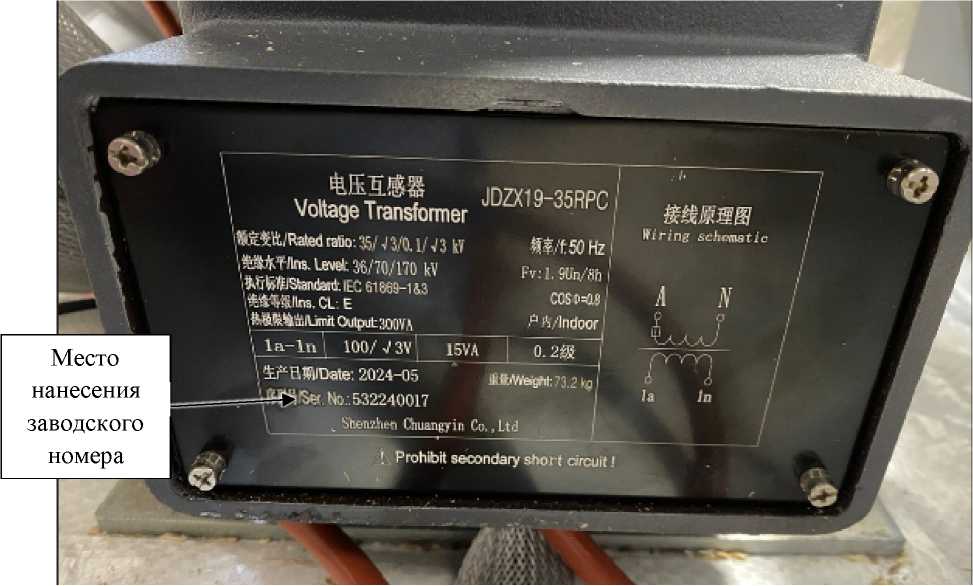

Рисунок 3 - Место нанесения заводского номера
