Номер по Госреестру СИ: 95377-25
95377-25 Прибор для определения отклонений от прямолинейности оси каналов труб
(ПИКА-АС1М6-125-155)
Назначение средства измерений:
Прибор для определения отклонений от прямолинейности оси каналов труб ПИКА-АС1М6-125-155 (далее - прибор) предназначен для измерений отклонения от прямолинейности оси каналов труб.
Внешний вид.
Прибор для определения отклонений от прямолинейности оси каналов труб
Рисунок № 1
Общие сведения
Дата публикации - 06.05.2025
Срок свидетельства -
Номер записи - 197140
ID в реестре СИ - 1425421
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ПИКА-АС1М6-125-155,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственная фирма "ПИКА" (ООО НПФ "ПИКА")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№875 от 2025.04.30 ПРИКАЗ Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Прибор для определения отклонений от прямолинейности оси каналов труб (ПИКА-АС1М6-125-155)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственная фирма "ПИКА" (ООО НПФ "ПИКА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95324-25 |
Прибор для определения отклонений от прямолинейности внутренней поверхности труб, ПИКА-АС1М6-40-122 Общество с ограниченной ответственностью "Научно-производственная фирма "ПИКА" (ООО НПФ "ПИКА") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
95377-25 |
Прибор для определения отклонений от прямолинейности оси каналов труб, ПИКА-АС1М6-125-155 Общество с ограниченной ответственностью "Научно-производственная фирма "ПИКА" (ООО НПФ "ПИКА") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку.
Статистика представлена в виде графиков и таблиц.
Бесплатный
Кто поверяет Прибор для определения отклонений от прямолинейности оси каналов труб (ПИКА-АС1М6-125-155)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Прибор для определения отклонений от прямолинейности оси каналов труб (ПИКА-АС1М6-125-155)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимое встроенное программное обеспечение (далее - ПО) устанавливается на компьютере. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция прибора исключает возможность несанкционированного влияния на ПО и измерительную информацию.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Pika-as1m6 |
|
Номер версии (идентификационный номер) ПОХ) |
1.1.1.1 |
|
Цифровой идентификатор ПО |
- |
|
Номер версии (идентификационный номер) ПО не ниже указанного. | |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» руководства по эксплуатации ПИКА-АС1М6-125-155.00.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийЛокальная поверочная схема для средств измерений отклонений от прямолинейности оси каналов труб.
ПравообладательОбщество с ограниченной ответственностью «Научно-производственная фирма «ПИКА» (ООО НПФ «ПИКА»)
ИНН 5905220756
Юридический адрес: 614017, Пермский край, г. Пермь, ул. Тургенева, д. 8, кв. 4
Телефон: (342) 260-34-21
E-mail: pika@perm.ru
Web-сайт: www.npp-pika.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-производственная фирма «ПИКА» (ООО НПФ «ПИКА»)ИНН 5905220756
Адрес: 614017, Пермский край, г. Пермь, ул. Тургенева, д. 8, кв. 4
Телефон: (342) 260-34-21
E-mail: pika@perm.ru
Web-сайт: www.npp-pika.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адреса мест осуществления деятельности:
142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина
Правообладатель
Общество с ограниченной ответственностью «Научно-производственная фирма «ПИКА» (ООО НПФ «ПИКА»)ИНН 5905220756
Юридический адрес: 614017, Пермский край, г. Пермь, ул. Тургенева, д. 8, кв. 4
Телефон: (342) 260-34-21
E-mail: pika@perm.ru
Web-сайт: www.npp-pika.ru
Принцип действия прибора основан на определении положения измерительного блока прибора относительно луча лазера, проходящего внутри канала контролируемой трубы и являющимся прямой, относительно которой отсчитывается отклонение от прямолинейности оси канала трубы.
Прибор состоит из излучающего и измерительного блоков, устройства блока связи с компьютером и персонального компьютера.
Конструктивно излучающий блок состоит из маломощного газового лазера, центрирующего устройства и устройства наведения. Центрирующее устройство состоит из двух обойм с тремя наконечниками, раздвигаемыми конусными втулками при вращении зажимного колеса излучающего блока. Устройство наведения состоит из двух маховиков, смещающих корпус с лазером относительно центрирующего устройства.
Измерительный блок состоит из центрирующего устройства, корпуса, в котором закреплены фотоприемник, подвижные ролики с преобразователями линейных перемещений для определения положения фотоприемника относительно центра контролируемой трубы, курвиметра, электронных плат и карданного механизма для связи со штангой. Центрирующее устройство состоит из рычагов, закрепленных на осях на корпусе измерительного блока и опирающихся в стенки канала контролируемой трубы. Курвиметр для определения расстояния, пройденного измерительным блоком, состоит из преобразования угловых перемещений, на валу которого закреплен обкатной ролик, опирающийся на поверхность канала контролируемой трубы. В плате аналого-цифрового преобразователя установлен датчик угла закрутки измерительного блока, содержащий две специальные микросхемы-датчики угла наклона, выходной сигнал которых пропорциональный измеряемому углу, и усилитель этих сигналов.
К средству измерений данного типа относится прибор с заводским номером 1-2023.
Заводской номер наносится методом типографской печати на наклейку в цифровом формате. Наклейка, содержащая обозначение и заводской номер, наносится на каждый комплектующий элемент прибора. Общий вид прибора и места нанесения заводского номера представлены на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование прибора от несанкционированного доступа не предусмотрено.
144

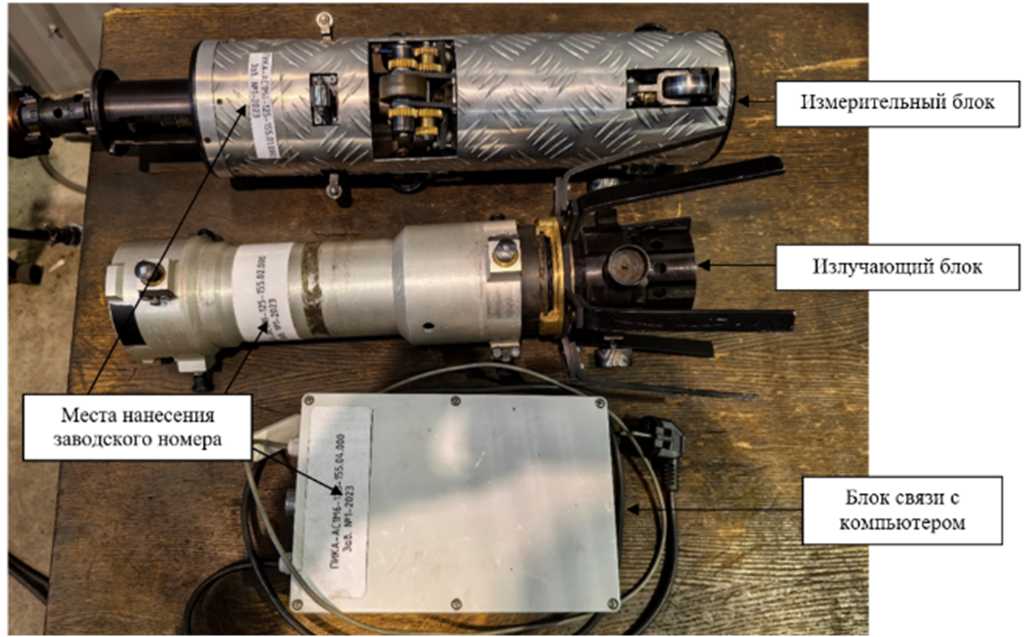

Места нанесения заводского номера
Блок связи с компьютером
Измерительный блок
Излучающий блок
Рисунок 1 - Общий вид прибора с указанием мест нанесения заводского номера
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Измерительный блок |
ПИКА-АС1М6-125-155.01.000 |
1 шт. |
|
Излучающий блок |
ПИКА-АС 1М6-125-155.02.000 |
1 шт. |
|
Штанга |
ПИКА-АС1М6-125-155.03.000 |
1 шт. |
|
Блок связи с компьютером |
ПИКА-АС 1М6-125-155.04.000 |
1 шт. |
|
Блок питания лазера |
ПИКА-БПЛ.000 |
1 шт. |
|
Кабель соединительный |
ПИКА-АС1М6-125-155.05.000 |
1 шт. |
|
Приспособление поверочное с набором сменных установочных втулок |
ПИКА-АС1М6.06.000 |
1 шт. |
|
Втулка заходная |
ПИКА-АС1М6-125-155.07.000 |
1 шт. |
|
Марка настроечная для диаметра канала трубы 125 мм |
ПИКА-АС1М6-125-155.08.000 |
1 шт. |
|
Марка настроечная для диаметров каналов труб 152 и 155 мм |
ПИКА-АС1М6-125-155.09.000 |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Сменные ролики для измерительного блока |
ПИКА-АС1М6-125-155.01.050 ПИКА-АС1М6-125-155.01.060 |
1 компл. |
|
Наконечники для излучающего блока |
- |
1 компл. |
|
Персональный компьютер |
- |
1 шт. |
|
Формуляр |
ПИКА-АС1М6-125-155.00.000 ФО |
1 экз. |
|
Руководство по эксплуатации |
ПИКА-АС1М6-125-155.00.000 РЭ |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений отклонения от прямолинейности оси каналов труб в вертикальной и горизонтальной плоскостях, мм |
от -3,00 до 3,00 |
|
Дискретность отсчета, мм |
0,001 |
|
Предел допускаемой абсолютной погрешности измерений отклонения от прямолинейности оси каналов труб в вертикальной и горизонтальной плоскостях, мм |
0,04 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные диаметры каналов контролируемых труб, мм |
от 125 до 155 |
|
Максимальная длина контролируемых участков труб, мм, не менее |
8000 |
|
Класс лазера по ГОСТ 31581-2012 |
ЗА |
|
Длина волны лазера, нм |
635 |
|
Мощность, мВт, не более |
3 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 198 до 231 |
|
- частота переменного тока, Гц |
50 ± 5 |
|
Мощность, кВт |
0,6 |
|
Габаритные размеры блоков прибора (длина х ширина х высота), мм: | |
|
- измерительный блок |
155х155х500 |
|
- излучающий блок |
215x215x470 |
|
- приспособление поверочное |
245x250x970 |
|
- блок связи с компьютером |
300x300x200 |
|
Масса, кг | |
|
- измерительный блок |
8,0 |
|
- излучающий блок |
8,0 |
|
- приспособление поверочное |
12,0 |
|
- блок связи с компьютером |
4,0 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность воздуха, %, не более |
80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
6 |
|
Средняя наработка на отказ, ч |
10000 |
