Номер по Госреестру СИ: 95354-25
95354-25 Система измерений количества и параметров нефтегазоводяной смеси на ДНС с УПСВ к.354 Приобского месторождения
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и параметров нефтегазоводяной смеси на ДНС с УПСВ к.354 Приобского месторождения (далее - СИКНС) предназначена для измерения массы нефтегазоводяной смеси и массы нетто нефти.

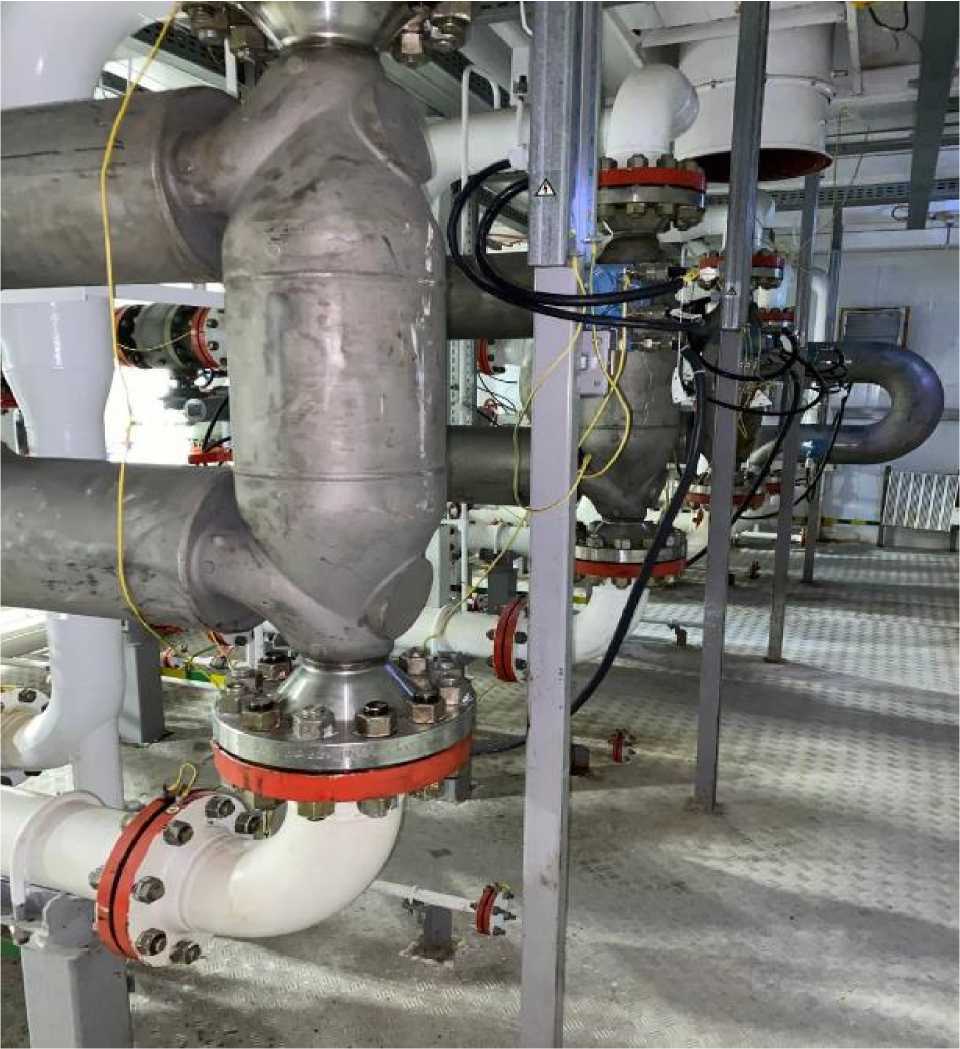

Внешний вид.
Система измерений количества и параметров нефтегазоводяной смеси на ДНС с УПСВ к.354 Приобского месторождения
Рисунок № 1
Общие сведения
Дата публикации - 30.04.2025
Срок свидетельства -
Номер записи - 197137
ID в реестре СИ - 1425375
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "ИМС-Индастриз" (ООО "ИМС-Индастриз")
Страна - РОССИЯ
Населенный пункт - Московская область, г. Видное
Уведомление о начале осуществления предпринимательской деятельности -
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№838 от 2025.04.28 ПРИКАЗ Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Система измерений количества и параметров нефтегазоводяной смеси на ДНС с УПСВ к.354 Приобского месторождения (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ИМС-Индастриз" (ООО "ИМС-Индастриз")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95354-25 |
Система измерений количества и параметров нефтегазоводяной смеси на ДНС с УПСВ к.354 Приобского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "ИМС-Индастриз" (ООО "ИМС-Индастриз") (РОССИЯ Московская область, г. Видное) |
ОТ МП |
1 год |
Кто поверяет Система измерений количества и параметров нефтегазоводяной смеси на ДНС с УПСВ к.354 Приобского месторождения (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система измерений количества и параметров нефтегазоводяной смеси на ДНС с УПСВ к.354 Приобского месторождения (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) СИКНС представлено встроенным прикладным ПО комплекса измерительно-вычислительного ОКТОПУС-Л (OCTOPUS-L) и АРМ оператора «RATE. APM оператора УУН».
Идентификационные данные программного обеспечения приведены в таблице 2.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
|
Идентификационные данные (признаки) |
ИВК ОКТОПУС-Л |
АРМ оператора |
|
Идентификационное наименование ПО |
Formula.o |
«RATE-АРМ-оператора» РУУН 2.3-11 |
|
Номер версии ПО |
6.05 |
2.3.1.1 |
|
Цифровой идентификатор ПО |
DFA87DAC |
B6D270DB |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКНС типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ВЯ-1845/2024 Масса нефти в составе нефтегазоводяной смеси. Методика измерений системой измерений количества параметров нефтегазоводяной смеси (СИКНС) на ДНС с УПСВ к.354 Приобского месторождения ООО «РН-Юганскнефтегаз», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации методики (метода) измерений № 1845/01.00248-2014/2024 от 10 октября 2024.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.2.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «РН-Юганскнефтегаз» (ООО «РН-Юганскнефтегаз»)
ИНН 8604035473
Юридический адрес: 628301, Ханты-Мансийский автономный округ - Югра, г.о. Нефтеюганск, г. Нефтеюганск ул. Ленина, стр. 26
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)Адрес: 625027, Тюменская обл., г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88 Телефон: (3452) 500-532
E-mail: info@csm72.ru
Web-сайт: https://тцсм.рф
Принцип действия СИКНС основан на прямом методе динамических измерений массы нефтегазоводяной смеси с помощью счётчиков-расходомеров массовых. Выходные сигналы измерительных преобразователей счётчиков-расходомеров поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефтегазоводяной смеси и массу нетто нефти по реализованному в нем алгоритму.
Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и её компоненты. Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. В состав СИКНС входят:
-
1) Блок измерительных линий (БИЛ), предназначенный для изменения массового расхода нефти.
-
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
-
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
Состав СИКНС представлен в таблице 1.
Таблица 1 - Состав СИКНС
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion мод. CMF 400 |
БИЛ |
45115-10 |
|
Счетчики-расходомеры массовые МИР |
БИЛ |
68584-17 |
|
Преобразователи давления измерительные 3051 мод. 3051TG |
БИЛ, БИК |
14061-10 |
|
Датчики давления Метран-150TG* |
БИЛ, БИК |
32854-09* 32854-13* |
|
Датчики температуры 644 |
БИЛ, БИК |
39539-08 |
|
Преобразователь плотности жидкости измерительный 7835 |
БИК |
15644-06 |
|
Влагомеры сырой нефти ВСН-2 мод. ВСН-2-50-100 |
БИК |
24604-12 |
|
Влагомеры нефти микроволновые МВН-1 мод. МВН-1.1* Влагомеры нефти микроволновые МВН-1 мод. МВН-1.2* Влагомеры нефти микроволновые МВН-1 мод. МВН-1.3* |
БИК |
28239-04 63973-16 |
|
Комплексы измерительно-вычислительные ОКТОПУС-Л (OCTOPUS-L) |
СОИ |
43239-09 |
|
Примечание — Средства измерений помеченные * находятся в резерве. При необходимости средства измерений эксплуатирующиеся в составе СИКНC могут быть заменены на находящиеся в резерве. | ||
В состав СИКНС входят показывающие средства измерений давления и температуры нефти утвержденных типов. Кроме того, в состав блока измерений параметров нефти входит расходомер.
СИКНС обеспечивает выполнение следующих функций:
-
- прямые динамические измерения массы нефтегазоводяной смеси по каждой измерительной линии;
-
- отбор объединённой пробы в соответствии с ГОСТ 2517-2012;
-
- поверку счётчиков-расходомеров массовых на месте эксплуатации без нарушения процесса измерений;
-
- контроль метрологических характеристик счётчиков-расходомеров массовых без нарушения режима непрерывности процесса измерения с возможностью автоматического формирования и печати протоколов контроля метрологических характеристик;
-
- определение массы нефтегазоводяной смеси по СИКНС в целом;
-
- косвенные измерения массы нетто нефти по СИКНС в целом.
СИКНС может вести измерение массы одновременно с применением четырёх измерительных линий.
Место расположения СИКНС, заводской номер 553, на ДНС с УПСВ к.354 Приобского месторождения. Пломбирование средств измерений, находящихся в составе СИКНС осуществляется согласно требований одного из следующих документов: описание типа средства измерений, методика поверки средства измерений, инструкция по эксплуатации СИКНС или МИ 3002-2006. Заводской номер СИКНС указан ударным способом в виде цифрового обозначения на информационной табличке на входе в блок измерительных линий и на входе в блок качества нефти. Нанесение знака поверки на СИКНС не предусмотрено.
Общий вид СИКНС представлен на рисунке 1.
Рисунок 1 - Общий вид СИКНС
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода, т/ч |
от 136 до 1635 |
|
Пределы допускаемой относительной погрешности измерения массы нефтегазоводяной смеси, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе измеряемой среды, %, при содержании объемной доли воды в измеряемой среде, %: - при определении массовой доли воды в лаборатории: от 0 до 5 включ. св. 5 до 15 включ. св. 15 до 25 включ. |
±1,0 ±(0,15 ф + 0,25) ±(0,075 ф + 1,375) |
|
- при использовании влагомера сырой нефти: св. 7 до 15 включ. св. 15 до 35 включ. св. 35 до 40 включ. |
±(0,15 Ф + 0,25) ±(0,075 Ф + 1,375) ±(0,15 Ф - 1,25) |
|
Примечания
| |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
4 (3 рабочих, 1 контрольно - резервная) |
|
Характеристики измеряемой среды:
|
от +6 до +40 от 0,5 до 2,5 от 860,5 до 870,1 от 1001 до 1011 40 от 0,8 до 1,0 20 0,05 900 не допускается |
|
Режим работы |
непрерывный |
|
Условия эксплуатации: Температура окружающего воздуха, °С
|
от +5 до +35 от +18 до +25 |
