Номер по Госреестру СИ: 95351-25
95351-25 Расходомеры электромагнитные
(Innotec Smart Flow)
Назначение средства измерений:
Расходомеры электромагнитные Innotec Smart Flow (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.
Внешний вид.
Расходомеры электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры электромагнитные
Рисунок № 2
Общие сведения
Дата публикации - 30.04.2025
Срок свидетельства - 28.04.2030
Номер записи - 197134
ID в реестре СИ - 1425372
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Взлет ЭРСВ-440Л Ду32, DKLD-DN40, DKLD-DN32,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ИННОВАЦИЯ" (ООО "ИННОВАЦИЯ")
Страна - РОССИЯ
Населенный пункт - г. Иркутск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№838 от 2025.04.28 ПРИКАЗ Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Расходомеры электромагнитные (Innotec Smart Flow)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ИННОВАЦИЯ" (ООО "ИННОВАЦИЯ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95351-25 28.04.2030 |
Расходомеры электромагнитные, Innotec Smart Flow Общество с ограниченной ответственностью "ИННОВАЦИЯ" (ООО "ИННОВАЦИЯ") (РОССИЯ г. Иркутск) |
ОТ МП |
5 лет |
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Кто поверяет Расходомеры электромагнитные (Innotec Smart Flow)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИРМЕТ" (RA.RU.312880) | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Расходомеры электромагнитные (Innotec Smart Flow)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода и объема жидкостей. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, настройку и диагностику аппаратной части расходомеров, преобразование измеренных значений в нормированный частотно-импульсный, цифровой или аналоговый сигналы.
Нормирование метрологических характеристик расходомеров проведено с учетом того, что ПО является неотъемлемой частью расходомеров.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MAG |
|
Номер версии (идентификационный номер) ПО |
Ver 9.ХХ |
|
Обозначение Х в записи номера версии ПО заменяет символы от 0 до 9, отвечающие за метрологически незначимую часть. | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа и заводской номер в цифровом формате, типографским способом наносятся на маркировочную табличку, закрепляемую на корпусе ВП при интегральном исполнении и на ВП и ПП при дистанционном исполнении. Общий вид таблички указан на рисунке 2.Нанесение знака поверки на расходомеры не предусмотрено.

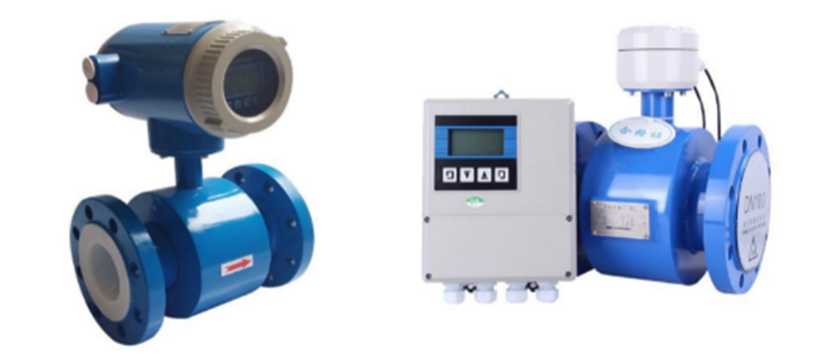

Рисунок 1 - Общий вид Расходомеров электромагнитных Innotec Smart Flow
Место нанесения заводского номера/ Место нанесения знака утверждения типа

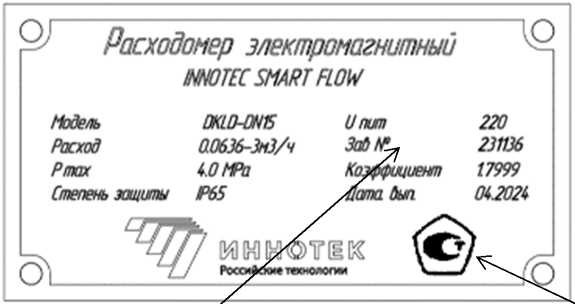

Рисунок 2 - Общий вид таблички.
Программное обеспечениеПрограммное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода и объема жидкостей. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, настройку и диагностику аппаратной части расходомеров, преобразование измеренных значений в нормированный частотно-импульсный, цифровой или аналоговый сигналы.
Нормирование метрологических характеристик расходомеров проведено с учетом того, что ПО является неотъемлемой частью расходомеров.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MAG |
|
Номер версии (идентификационный номер) ПО |
Ver 9.ХХ |
|
Обозначение Х в записи номера версии ПО заменяет символы от 0 до 9, отвечающие за метрологически незначимую часть. | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические и технические характеристикиаблица 2 - Метрологические характеристики.
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма при снятии показаний с дисплея, по частотно-импульсному или цифровому выходным сигналам в зависимости от значения расхода, % Qmax > Q > 0,1 •Qmax |
±0,5; |
|
0,1 •Qmax > Q > 0,03 •Qmax |
±1,0; |
|
0,03 •Qmax > Q > Qmin |
±5,0 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, при снятии показаний по аналоговому токовому выходному сигналу в зависимости от значения расхода, % Qmax > Q > 0,1 •Qmax |
±(0,2^Qmax/Q + 0,5) |
|
0,1 •Qmax > Q > 0,03 •Qmax |
± (0,2^Qmax/Q + 1,0) |
|
0,03 •Qmax > Q > Qmin |
± (0,2^Qmax/Q + 5,0) |
Таблица 3 - Метрологические . характеристики. Диапазон измерений объёмного расхода
|
Диаметр условного прохода, Ду |
Минимальный расход, Qmin, м3/ч |
Максимальный расход, Qmax, м3/ч |
|
15 |
0,06 |
6,40 |
|
20 |
0,11 |
11,30 |
|
25 |
0,18 |
17,70 |
|
32 |
0,30 |
28,90 |
|
40 |
0,45 |
45,00 |
|
50 |
0,71 |
71,00 |
|
65 |
1,20 |
119,0 |
|
80 |
1,80 |
181,0 |
|
100 |
2,80 |
283,0 |
|
125 |
4,40 |
442,0 |
|
150 |
6,40 |
636,0 |
|
200 |
11,30 |
1130,0 |
|
250 |
17,70 |
1770,0 |
|
300 |
25,50 |
2540,0 |
|
350 |
34,60 |
3460,0 |
|
400 |
45,00 |
4520,0 |
|
450 |
57,00 |
5000,0 |
Таблица 4 - Основные технические характеристики
|
Наименование показателя |
Значение показателя |
|
Максимальное давление измеряемой среды, МПа, не более1) |
42 |
|
Диапазон температуры измеряемой среды1), °С |
от - 40 до + 180 |
|
Выходной сигнал:
|
от 4 до 20; от 0 до 5000 Modbus RTU, HART |
|
Напряжение питания постоянного тока, В переменного тока, В |
от 20 до 36 от 85 до 250 |
|
Условия эксплуатации:
|
от -40 до +75 °С до 90 от 84,0 до 106,7 кПа |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015: |
IP66 |
|
1) в зависимости от исполнения расходомера значения могут отличаться, конкретное значение указано в паспорте на расходомер. | |
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
15 |
|
Срок средней наработки на отказ, ч, не менее |
80000 |
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом, на маркировочную табличку типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в приложении «И» к руководству по эксплуатации на Расходомеры электромагнитные Innotec Smart Flow.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-001-01741626-2022 «Расходомеры электромагнитные Innotec Smart Flow. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ИННОВАЦИЯ» (ООО «ИННОВАЦИЯ») ИНН 3811433748
Юридический адрес: 123100, Иркутская обл., г. Иркутск, ул. Байкальская, д. 202/4, кв. 42
Телефон:+7 964 650 0401, +7 952 632 8406,
E-mail: info@innotec.su
Web-сайт: https://innotec.su/
Изготовитель
Общество с ограниченной ответственностью «ИННОВАЦИЯ» (ООО «ИННОВАЦИЯ») ИНН 3811433748Адрес: 123100, Иркутская обл., г. Иркутск, ул. Байкальская, д. 202/4, кв. 42
Телефон: +7 964 650 0401, +7 952 632 8406,
E-mail: info@innotec.su
Web-сайт: https://innotec.su/
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «ИННОВАЦИЯ» (ООО «ИННОВАЦИЯ») ИНН 3811433748Юридический адрес: 123100, Иркутская обл., г. Иркутск, ул. Байкальская, д. 202/4, кв. 42
Телефон:+7 964 650 0401, +7 952 632 8406,
E-mail: info@innotec.su
Web-сайт: https://innotec.su/
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомеры состоят из первичного преобразователя (далее - ПП) и вторичного преобразователя (далее - ВП) с жидкокристаллическим дисплеем, который обеспечивает индикацию результатов измерений, смонтированных в едином моноблоке (интегральное исполнение) или в раздельных корпусах (дистанционное исполнение).
ПП представляет из себя участок трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля.
ВП обеспечивает питание цепи возбуждения магнитного поля расходомера, а также обеспечивает прием и обработку сигнала от ПП и в зависимости от исполнения формирует аналоговый, частотно-импульсный и цифровые выходные сигналы, несущие информацию о измеренном расходе и/или объеме.
Общий вид расходомеров представлен на рисунке 1.
Знак утверждения типа и заводской номер в цифровом формате, типографским способом наносятся на маркировочную табличку, закрепляемую на корпусе ВП при интегральном исполнении и на ВП и ПП при дистанционном исполнении. Общий вид таблички указан на рисунке 2.
Нанесение знака поверки на расходомеры не предусмотрено.
Рисунок 1 - Общий вид Расходомеров электромагнитных Innotec Smart Flow
Место нанесения заводского номера/ Место нанесения знака утверждения типа
Рисунок 2 - Общий вид таблички.
аблица 2 - Метрологические характеристики.
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма при снятии показаний с дисплея, по частотно-импульсному или цифровому выходным сигналам в зависимости от значения расхода, % Qmax > Q > 0,1 •Qmax |
±0,5; |
|
0,1 •Qmax > Q > 0,03 •Qmax |
±1,0; |
|
0,03 •Qmax > Q > Qmin |
±5,0 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, при снятии показаний по аналоговому токовому выходному сигналу в зависимости от значения расхода, % Qmax > Q > 0,1 •Qmax |
±(0,2^Qmax/Q + 0,5) |
|
0,1 •Qmax > Q > 0,03 •Qmax |
± (0,2^Qmax/Q + 1,0) |
|
0,03 •Qmax > Q > Qmin |
± (0,2^Qmax/Q + 5,0) |
Таблица 3 - Метрологические . характеристики. Диапазон измерений объёмного расхода
|
Диаметр условного прохода, Ду |
Минимальный расход, Qmin, м3/ч |
Максимальный расход, Qmax, м3/ч |
|
15 |
0,06 |
6,40 |
|
20 |
0,11 |
11,30 |
|
25 |
0,18 |
17,70 |
|
32 |
0,30 |
28,90 |
|
40 |
0,45 |
45,00 |
|
50 |
0,71 |
71,00 |
|
65 |
1,20 |
119,0 |
|
80 |
1,80 |
181,0 |
|
100 |
2,80 |
283,0 |
|
125 |
4,40 |
442,0 |
|
150 |
6,40 |
636,0 |
|
200 |
11,30 |
1130,0 |
|
250 |
17,70 |
1770,0 |
|
300 |
25,50 |
2540,0 |
|
350 |
34,60 |
3460,0 |
|
400 |
45,00 |
4520,0 |
|
450 |
57,00 |
5000,0 |
Таблица 4 - Основные технические характеристики
|
Наименование показателя |
Значение показателя |
|
Максимальное давление измеряемой среды, МПа, не более1) |
42 |
|
Диапазон температуры измеряемой среды1), °С |
от - 40 до + 180 |
|
Выходной сигнал:
|
от 4 до 20; от 0 до 5000 Modbus RTU, HART |
|
Напряжение питания постоянного тока, В переменного тока, В |
от 20 до 36 от 85 до 250 |
|
Условия эксплуатации:
|
от -40 до +75 °С до 90 от 84,0 до 106,7 кПа |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015: |
IP66 |
|
1) в зависимости от исполнения расходомера значения могут отличаться, конкретное значение указано в паспорте на расходомер. | |
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
15 |
|
Срок средней наработки на отказ, ч, не менее |
80000 |
