Термометр манометрический 1 2 3 4 5 6 7 8 9 10

1. Номинальный диаметр корпуса, мм

100

100

115

115

150

150

160

160

2. Тип термометра

PGTS

Термометр манометрический

3. Диаметр термобаллона, мм

06

6 (диапазон измерений до 500 °C)

08

8

10

10

12

12

4. Длина термобаллона, мм

Х

от 115 до 4000

5. Тип монтажа

R

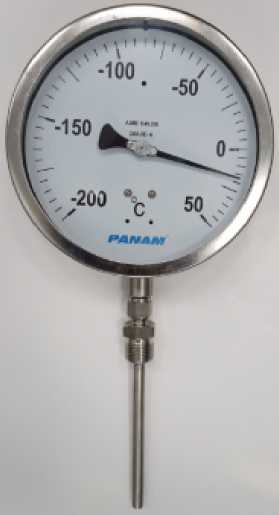

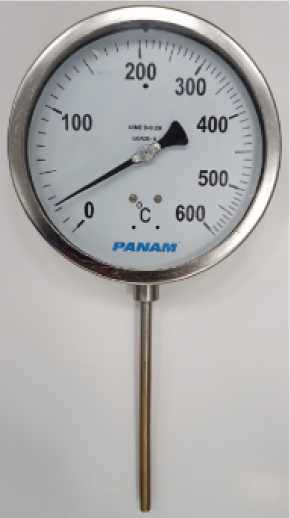

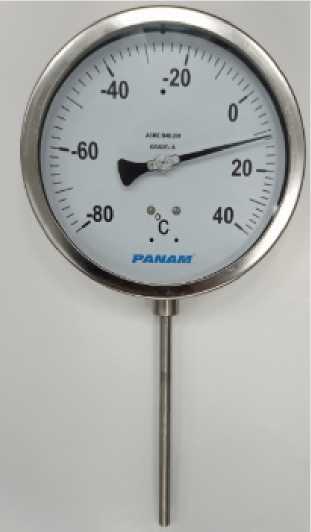

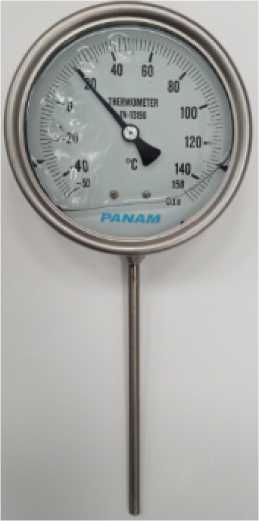

Жесткое крепление (неподвижный шток)

А

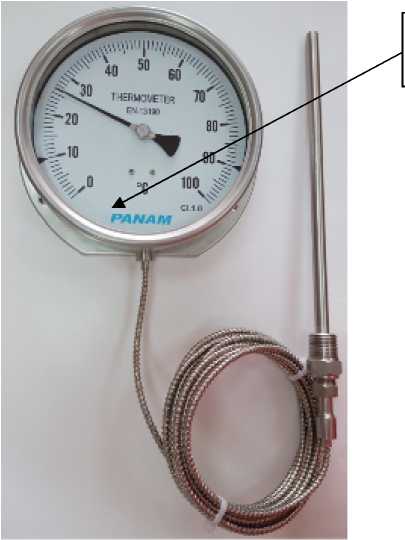

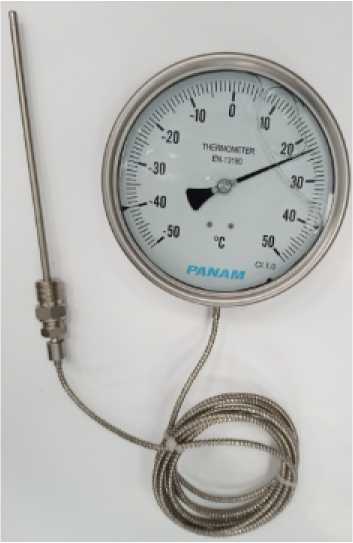

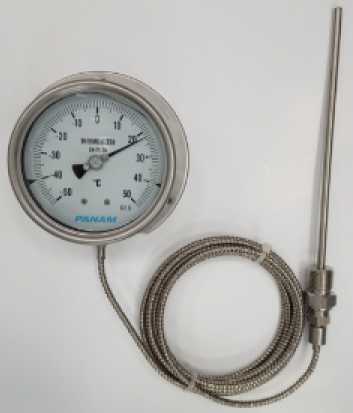

Гибкий бронированный капилляр из нержавеющей стали (длина не более 30 м)

Р

Гибкий бронированный капилляр из нержавеющей стали с покрытием из ПВХ (длина не более 30 м)

6. Тип монтажного присоединения

Т

Поворотная гайка

CS2

Регулируемая обжимная муфта скользящая по капилляру

CS3

Регулируемая обжимная муфта скользящая по штоку

7. Тип резьбы монтажного присоединения

50

1/2" BSP

75

3/4" BSP

10

1 BSP

50N

1/2" NPT

75N

3/4" NPT

10N

1" NPT

М20

М20х1,5

М32

М32х2

8. Тип присоединения корпус-штуцер

L

Радиальное

R

Аксиальное

E

Переменный угол (только для жесткого крепления)

9. Диапазон показаний температуры, °С

0/60

от 0 до +60

0/80

от 0 до +80

0/100

от 0 до +100

0/120

от 0 до +120

Термометр манометрический 1 2 3 4 5 6 7 8 9 10

0/160

от 0 до +160

0/200

от 0 до +200

0/250

от 0 до +250

0/300

от 0 до +300

0/400

от 0 до +400

0/500

от 0 до +500

0/600

от 0 до +600

-10/50

от -10 до +50

-10/110

от -10 до +110

-20/40

от -20 до +40

-20/100

от -20 до +100

-20/120

от -20 до +120

-20/180

от -20 до +180

-30/50

от -30 до +50

-30/70

от -30 до +70

-30/170

от -30 до +170

-40/40

от -40 до +40

-40/60

от -40 до +60

-40/160

от -40 до +160

-50/50

от -50 до +50

-60/40

от -60 до +40

-80/40

от -80 до +40

-100/50

от -100 до +50

-120/40

от -120 до +40

-200/50

от -200 до +50

-50/100

от -50 до +100

10. Единица измерений температуры

С

градус по Цельсию (°С)

11. Опции⁽¹⁾

NH

С маркировочным шильдиком

DA

Дополнительная маркировка циферблата

CS

Двойная шкала

SG

Безопасное ламинированное стекло

МР

Микрометрический указатель

FX

Передний фланец для крепления на панели

FW

Задний фланец для крепления на панели

UF

U-образный крепежный хомут

ТМ

Скоба для монтажа на 2" трубе

GR

Корпус термометра заполнен глицерином

GV

Корпус термометра заполнен силиконом

YW

Корпус термометра выполнен из нержавеющей стали марки 316 L

LTS

Корпус термометра заполнен галокарбоновым маслом

LAT

Низкотемпературная версия (до -60°С)

Термометр манометрический 1 2 3 4 5 6 7 8 9 10

ATX

Взрывозащенная версия ATEX

EZ

Корректировка нуля (для термометров с радиальным присоединением или креплением с поворотным механизмом; для всех диаметров корпуса термометра кроме 63 мм)

Примечание:

⁽¹⁾ указывается последовательно одна или несколько опции (при наличии).

Наименование

Обозначение

Количество

Термометр манометрический

PGTS

1 шт.

Паспорт

-

1 экз.

Диапазон показаний температуры (шкала)⁽¹⁾, °С

Диапазон измерений температуры⁽¹⁾, °С

Пределы допускаемой абсолютной погрешности (Д) ^{(1) (2)}, °С (класс точности 1.0)⁽³⁾

Цена деления шкалы⁽¹⁾, °С

от 0 до +60

от +5 до +55

±1,0

1

от 0 до +80

от +10 до +70

±1,0

1

от 0 до +100

от +10 до +90

±2,0

1

от 0 до +120

от +10 до +110

±2,0

1; 2

от 0 до +160

от +15 до +145

±5,0

2; 5

от 0 до +200

от +20 до +180

±5,0

2; 5

от 0 до +250

от +25 до +225

±5,0

2; 5

от 0 до +300

от +30 до +270

±5,0; ±10,0

2; 5

от 0 до +400

от +40 до +360

±15,0

5; 10

от 0 до +500

от +50 до +450

±15,0

5; 10

от 0 до +600⁽⁴⁾

от +60 до +540

±15,0

5; 10

от -10 до +50

от -5 до +45

±1,0

1

от -10 до +110

от 0 до +100

±2,0

1; 2

от -20 до +40

от -15 до +35

±1,0

1

от -20 до +100

от -10 до +90

±2,0

1; 2

от -20 до +120

от -5 до +105

±5,0

1

от -20 до +180

от 0 до +160

±2,0; ±5,0

1; 2; 5

от -30 до +50

от -20 до +40

±1,0

1

от -30 до +70

от -20 до +60

±1,0

1

от -30 до +170

от -10 до +150

±5,0

2; 5

от -40 до +40

от -30 до +30

±1,0

1

от -40 до +60

от -30 до +50

±2,0

1

от -40 до +160

от -20 до +140

±5,0

1; 2; 5

от -50 до +100

от -35 до +85

±5,0; ±10,0

1; 2; 5

от -50 до +50

от -40 до +40

±2,0; ±4,0

1; 2

от -60 до +40

от -50 до +30

±2,0

1

от -80 до +40

от -70 до +30

±5,0

1; 2

от -100 до +50

от -85 до +35

±6,0

2; 5

от -120 до +40

от -105 до +25

±6,0

2

от -200 до +50

от -170 до +25

±10,0

2; 5

Примечания:

• ⁽¹⁾ - Конкретный диапазон измерений, значение погрешности и цены деления шкалы приведены в паспорте на термометры.

• ⁽²⁾ - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности.

• ⁽³⁾ - Данный класс точности нормирован только в технической документации фирмы-изготовителя и наносится на циферблат термометра.

• ⁽⁴⁾ - Могут быть реализованы только для термометров с жестким креплением (неподвижный шток) и диаметром термобаллона 10 или 12 мм с минимальной длиной термобаллона 250 мм.

Наименование характеристики

Значение

Номинальный диаметр корпуса⁽¹⁾, мм

100; 115; 150; 160

Диаметр термобаллона⁽¹⁾, мм

6⁽²⁾; 8⁽²⁾; 10; 12

Длина термобаллона⁽¹⁾, мм

от 115 до 4000

Длина гибкого капилляра⁽¹⁾, м, не более

30

Масса термометра, кг, не более

10

Рабочие условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность воздуха, %

от -60 до +60 до 98

Примечания:

• ⁽¹⁾ - Конкретные значения диаметра корпуса, термобаллона, длины гибкого капилляра и термобаллона приведены в паспорте на термометры.

• ⁽²⁾ - Могут быть использованы для термометров с верхним пределом диапазона измерений до +500 °С

Наименование характеристики

Значение

Средний срок службы, лет, не менее

12

Средняя наработка до отказа, ч

100000
