Номер по Госреестру СИ: 95347-25
95347-25 Шаблоны путевые электронные
(ЦУП)
Назначение средства измерений:
Шаблоны путевые электронные ЦУП (далее - шаблоны) предназначены для измерений параметров железнодорожного пути: ширины колеи и относительного возвышения рельсов (уровня).
Внешний вид.
Шаблоны путевые электронные
Рисунок № 1
Внешний вид.
Шаблоны путевые электронные
Рисунок № 2
Внешний вид.
Шаблоны путевые электронные
Рисунок № 3
Внешний вид.
Шаблоны путевые электронные
Рисунок № 4
Общие сведения
Дата публикации - 30.04.2025
Срок свидетельства - 28.04.2030
Номер записи - 197130
ID в реестре СИ - 1425368
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 месяцев
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Промышленный союз" (ООО "Промсоюз")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"
Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№838 от 2025.04.28 ПРИКАЗ Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Шаблоны путевые электронные (ЦУП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Промышленный союз" (ООО "Промсоюз")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95347-25 28.04.2030 |
Шаблоны путевые электронные, ЦУП Общество с ограниченной ответственностью "Промышленный союз" (ООО "Промсоюз") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
6 месяцев |
Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.
Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Шаблоны путевые электронные (ЦУП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Шаблоны путевые электронные (ЦУП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Шаблоны имеют встроенное программное обеспечение (далее - ПО) promSouz, предназначенное для управления шаблоном, сбора, обработки, отображения и передачи результатов измерений.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом влияния встроенного ПО.
Идентификационные данные метрологически значимой части встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
promSouz |
|
Номер версии (идентификационный номер) ПО |
V.1.3.XX |
|
* - «ХХ» не относится к метрологически значимой части ПО и принимает значения | |
|
от 29 до 99. | |
Автономное ПО «ЦУП-ПС Тест» не является метрологически значимым и предназначено для визуализации результатов измерений, формирования и передачи отчетов.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, а также на маркировочную табличку методом термотрансферной печати, как показано на рисунке 2.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 2.7 «Использование по назначению» документа ЦУП ПС 01(02)Э.00.000 РЭ «Шаблоны путевые электронные ЦУП. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийЦУП ПС 01(02)Э.00.000 ТУ «Шаблон путевые электронные ЦУП. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Промышленный союз» (ООО «Промсоюз»)
ИНН 7842033539
Юридический адрес: 191040, г. Санкт-Петербург, Лиговский пр-кт, д. 56, лит. «Г», оф. 617
Изготовитель
Общество с ограниченной ответственностью «Промышленный союз» (ООО «Промсоюз»)ИНН 7842033539
Адрес: 191040, г. Санкт-Петербург, Лиговский пр-кт, д. 56, лит. «Г», оф. 617
Телефон: +7 (812) 591-77-21
E-mail: info@promsoyuz.ru
Web-сайт: promsouz.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имеени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Принцип действия шаблонов при измерении ширины колеи основан на преобразовании перемещения подвижного упора относительно неподвижного упора с помощью потенциометрического датчика перемещений в значение измеряемого параметра.
Принцип действия шаблонов при измерении относительного возвышения рельсов (уровня) основан на преобразовании возвышения подвижного упора относительно неподвижного упора с помощью датчика угла наклона в значение измеряемого параметра.
Шаблон состоит из электронного блока с жидкокристаллическим дисплеем, датчиков перемещений и угла наклона, подвижного и неподвижного упоров и рукоятки с рычагом и кнопкой управления, размещенных на штанге из алюминиевого профиля. Упоры имеют электрическую изоляцию.
Шаблоны оснащены модулем для беспроводной передачи данных (Bluetooth) на мобильное рабочее место (далее - МРМ) с установленным программным обеспечением «ЦУП-ПС Тест». В качестве МРМ может использоваться смартфон с операционной системой Android версии 7.0 и выше.
Шаблоны выпускаются двух моделей: ПС-01Э и ПС-02Э, которые отличаются техническими и метрологическими характеристиками.
Общий вид шаблонов приведен на рисунке 1.

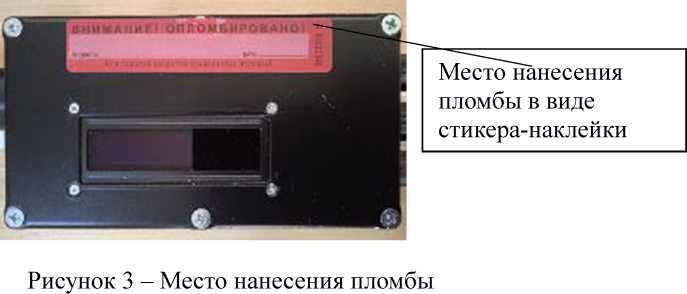

Нанесение знака поверки на шаблоны не предусмотрено. Пломбирование шаблонов от несанкционированного доступа осуществляется с помощью стикера-наклейки, которая наносится на электронный блок в месте, указанном на рисунке 3. Заводской номер шаблона в виде цифрового обозначения наносится методом термотрансферной печати на маркировочную табличку шаблона, закрепленную на корпусе датчика перемещений. Места нанесения знака утверждения типа и заводского номера приведены на рисунке 2.

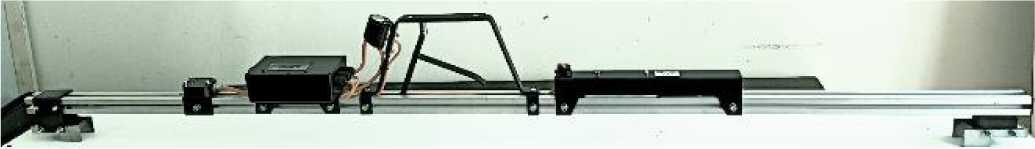

ПС-01Э

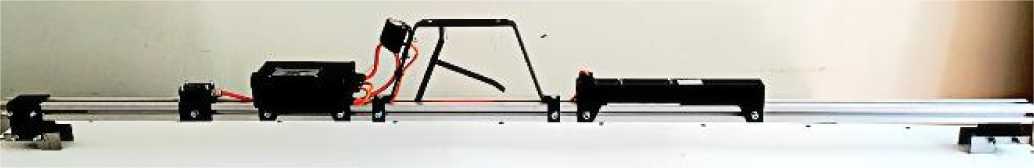

ПС-02Э
Рисунок 1 - Общий вид шаблонов

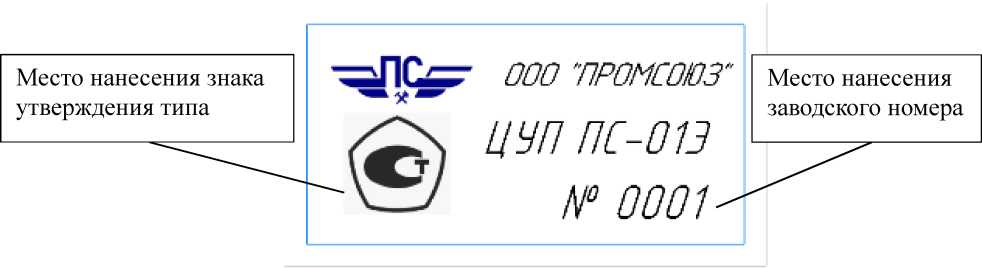

Рисунок 2 - Маркировка шаблонов с указанием мест нанесения заводского номера и знака утверждения типа
Таблица 5 - Комплектность шаблонов
|
Наименование |
Обозначение |
Количество |
|
Шаблон путевой электронный |
ЦУП1} |
1 шт. |
|
Аккумулятор |
- |
3 шт. |
|
Устройство для зарядки аккумулятора |
- |
1 шт. |
|
Мобильное рабочее место |
- |
1 шт2) |
|
Паспорт: ПС-01Э, ПС-02Э |
ЦУП ПС 01Э.00.000 ПС ЦУП ПС 02Э.00.000 ПС |
1 экз. |
|
Руководство по эксплуатации |
ЦУП ПС 01(02)Э.00.000 РЭ |
1 экз. |
| ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
ПС-01Э |
ПС-02Э | |
|
Диапазон измерений, мм:
|
от 1505 до 1560 ±160 |
от 1415 до 1495 ±140 |
|
Пределы допускаемой абсолютной погрешности измерений’ мм:
|
1—Н г--Н -н -н | |
|
Дискретность отсчёта’ мм:
|
0,1 0’1 | |
| ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
ПС-01Э |
ПС-02Э | |
|
Электрическое сопротивление изоляции между упорами шаблона, МОм, не менее |
50 | |
|
Напряжение питания постоянного тока, В |
от 3,7 до 4,1 | |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
1700х85х230 |
1610х85х230 |
|
Масса, кг, не более |
4 |
Ю |
|
Условия эксплуатации:
|
от -40 до +40 от 45 до 80 от 84,0 до 106,7 | |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка до отказа, ч, не менее |
20000 |
