Номер по Госреестру СИ: 95346-25
95346-25 Спектрометры рентгенофлуоресцентные энергодисперсионные
(ATM XRAY)
Назначение средства измерений:
Спектрометры рентгенофлуоресцентные энергодисперсионные ATM XRAY (далее -спектрометры) предназначены для измерений массовой доли элементов при многоэлементном анализе различных твердых, жидких и порошкообразных веществ и материалов.
Внешний вид.
Спектрометры рентгенофлуоресцентные энергодисперсионные
Рисунок № 1
Внешний вид.
Спектрометры рентгенофлуоресцентные энергодисперсионные
Рисунок № 2
Внешний вид.
Спектрометры рентгенофлуоресцентные энергодисперсионные
Рисунок № 3
Внешний вид.
Спектрометры рентгенофлуоресцентные энергодисперсионные
Рисунок № 4
Общие сведения
Дата публикации - 17.06.2025
Срок свидетельства - 28.04.2030
Номер записи - 197129
ID в реестре СИ - 1425367
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ATM XRAY-С,
Производитель
Изготовитель - "ZHEJIANG KANGLE GROUP IMPORT&EXPORT CO. LTD"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№838 от 2025.04.28 ПРИКАЗ Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Спектрометры рентгенофлуоресцентные энергодисперсионные (ATM XRAY)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Кто поверяет Спектрометры рентгенофлуоресцентные энергодисперсионные (ATM XRAY)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Спектрометры рентгенофлуоресцентные энергодисперсионные (ATM XRAY)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрометры поставляются с программным обеспечением (далее - ПО), которое управляет работой спектрометра, отображает, обрабатывает и хранит результаты измерений, градуировочные характеристики и спектры. Для модели ATM XRAY-X идентификационные данные ПО приведены в таблице 1. Для модели ATM XRAY-С изготовителем не предусмотрена визуализация идентификационных данных ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для модели ATM XRAY-X |
|
Идентификационное наименование ПО |
EDXRF 6000 |
|
Номер версии (идентификационный номер) ПО |
V1.X1) |
|
Цифровой идентификатор ПО |
- |
|
1) Х относится к метрологически незначимой части ПО и принимает значения от 0 до 999. Формат номера может содержать от 1 до 3 значений Х, разделенных точкой. | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в главе 4 «Эксплуатация прибора» документа «Спектрометры рентгенофлуоресцентные энергодисперсионные. Руководство по эксплуатации. ATM XRAY-X» и в главе 6 «Измерение образца» документа «Спектрометры рентгенофлуоресцентные энергодисперсионные. Руководство по эксплуатации. ATM XRAY-C».При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Техническая документация «ZHEJIANG KANGLE GROUP IMPORT&EXPORT CO.LTD», Китай.
Правообладатель«ZHEJIANG KANGLE GROUP IMPORT&EXPORT CO.LTD», Китай
Адрес: 6F, Development Mansion Xincheng Avenue, Wenzhou, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип работы спектрометров заключается в возбуждении и последующей регистрации рентгеновского спектра характеристического излучения материала образца. Рентгеновское излучение, сгенерированное рентгеновской трубкой, направляется на поверхность анализируемого образца, вызывая флуоресценцию в рентгеновском диапазоне спектра. Это вторичное излучение, несущее информацию о элементном составе вещества образца, попадает на специализированный полупроводниковый детектор, усиленный сигнал с которого направляется в многоканальный импульсный анализатор и далее на компьютер для регистрации и записи энергетического спектра флуоресценции. Интенсивности излучения на определенных энергетических уровнях спектра несут информацию о концентрациях химических элементов в образце.
Конструктивно спектрометры выполнены в виде автоматических стационарных приборов, состоящих из основного блока и персонального компьютера, на который выводятся результаты измерений.
Спектрометры выпускаются двух моделей: ATM XRAY-X и ATM XRAY-С, отличающихся метрологическими и техническими характеристиками.
В спектрометры обеих моделей установлен кремниевый дрейфовый детектор (SDD).
В соответствии с требованиями заказчика для спектрометров модели ATM XRAY-X доступны различные карусели для образцов: 9-позиционные (с функцией вращения проб), 12-позиционные и 20-позиционные. Спектрометры модели ATM XRAY-С оснащены системой размещения проб, рассчитанной на один образец.
Управление работой спектрометров и обработка полученных данных осуществляется с помощью персонального компьютера по специализированному программному обеспечению.
Корпуса спектрометров изготавливают из металлических сплавов и из пластмассы, цвет корпусов определяется технической документацией изготовителя спектрометров. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Маркировочная табличка с серийным номером расположена на задней панели спектрометра. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится методом лазерной печати, либо типографским способом на клеевую этикетку. Нанесение знака поверки на спектрометр и пломбирование спектрометра не предусмотрено. Общий вид

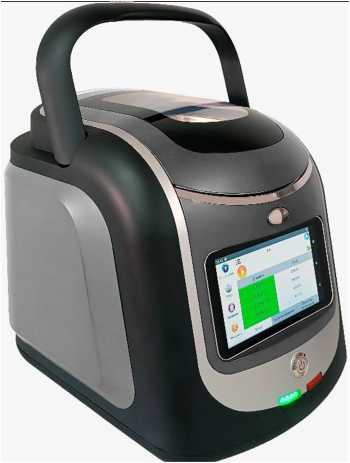

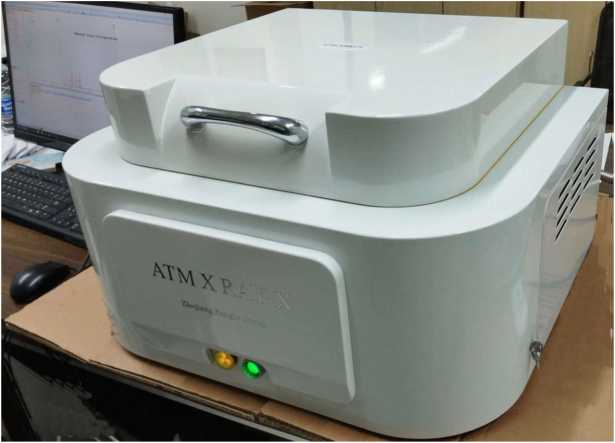

спектрометров представлен на рисунке 1. Место нанесения серийного номера представлено на рисунке 2.
модель ATM XRAY-X
Рисунок 1 - Общий вид спектрометров рентгенофлуоресцентных энергодисперсионных ATM XRAY
модель ATM XRAY-С

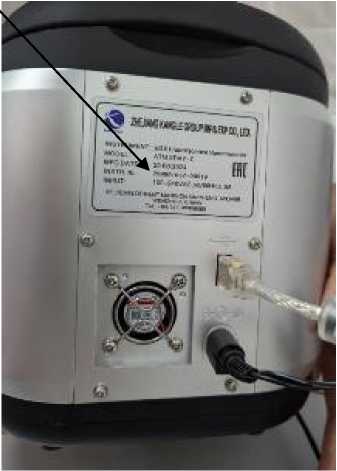

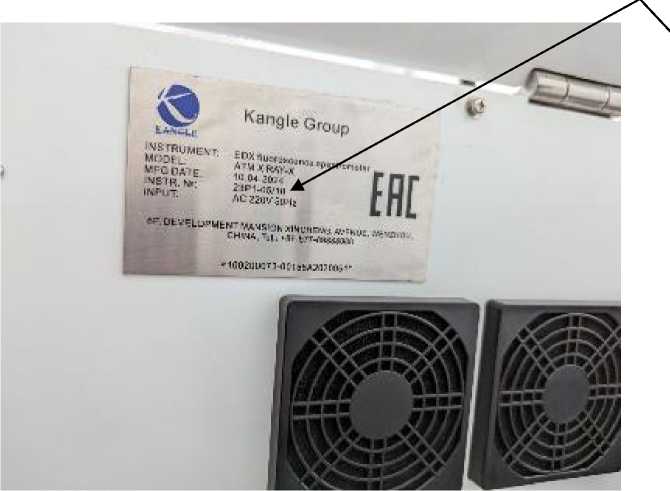

Место нанесения серийного номера
