Номер по Госреестру СИ: 95297-25
95297-25 Спектрофотометры
(FRANK-PTI S40606 0000)
Назначение средства измерений:
Спектрофотометры FRANK-PTI S40606 0000 (далее - спектрофотометры)
предназначены для измерения цветовых характеристик (координаты цвета, координаты цветности) различных видов продукции целлюлозно-бумажной промышленности.
Внешний вид.
Спектрофотометры
Рисунок № 1
Внешний вид.
Спектрофотометры
Рисунок № 2
Общие сведения
Дата публикации - 30.04.2025
Срок свидетельства - 25.04.2030
Номер записи - 197118
ID в реестре СИ - 1425325
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - "FRANK-PTI GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№827 от 2025.04.25 ПРИКАЗ Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Спектрофотометры (FRANK-PTI S40606 0000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "FRANK-PTI GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93975-24 |
Спектрофотометры, FRANK-PTI S40606 0000 "FRANK-PTI GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
95297-25 25.04.2030 |
Спектрофотометры, FRANK-PTI S40606 0000 "FRANK-PTI GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.
Кто поверяет Спектрофотометры (FRANK-PTI S40606 0000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 5 | 1 | 5 | 0 | 0 | 5 | 5 | 0 |
Стоимость поверки Спектрофотометры (FRANK-PTI S40606 0000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление спектрофотометрами и обработка результатов измерений осуществляется с помощью установленного программного обеспечения Color Perfect (далее - ПО). ПО осуществляет функции сбора, обработки и представления измеряемой информации. ПО записано в энергонезависимой памяти моноблока.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Color Perfect |
|
Номер версии (идентификационный номер) ПО, не ниже |
0.1.3.9.3: 2024-05-13 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации печатным способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Спектрофотометры FRANK-PTI S40606 0000. Руководство
по эксплуатации», п. 3.3 «Проведение измерения».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1556 «Об утверждении государственной поверочной схемы для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности».
Правообладатель«FRANK-PTI GmbH», Германия
Адрес: Auf der Aue 1, 69488, Birkenau, Germany
Телефон: + 49 6201 84 0
E-mail: office@frank-pti.com
Web-сайт: www.frank-pti.com
Изготовитель
«FRANK-PTI GmbH», Г ерманияАдрес: Auf der Aue 1, 69488, Birkenau, Germany
Телефон: + 49 6201 84 0
E-mail: office@frank-pti.com
Web-сайт: www.frank-pti.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»(ФГБУ «ВНИИОФИ»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-33-56
Факс +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Правообладатель
«FRANK-PTI GmbH», ГерманияАдрес: Auf der Aue 1, 69488, Birkenau, Germany
Телефон: + 49 6201 84 0
E-mail: office@frank-pti.com
Web-сайт: www.frank-pti.com
Принцип действия спектрофотометров основан на измерении спектрального коэффициента отражения в видимом участке спектра в диапазоне длин волн от 360 до 740 нм и последующем расчете цветовых характеристик.
Конструктивно спектрофотометры представляют собой настольные приборы, состоящие из измерительного блока и компактного моноблока с сенсорным дисплеем.
Источниками излучения в спектрофотометрах являются импульсные ксеноновые лампы.
Для измерения цветовых характеристик используется геометрия освещения/наблюдения d/0°. Источником освещения является интегрирующая сфера, а приемник расположен по нормали к образцу. Для измерения предусмотрено два размера апертурных диафрагм: встроенная апертура (0 30 мм область измерения / 0 34 мм область освещения) и сменная апертура (0 8 мм область измерения / 0 11 мм область освещения).
Для проведения калибровки и проверки работоспособности спектрофотометров в комплектацию входят: черная ловушка, белая керамическая пластина и комплект стандартных образцов IR3 (стандартный нефлуоресцентный образец, стандартный флуоресцентный образец).
Настройка спектрофотометров и запуск измерений осуществляется с помощью сенсорного дисплея моноблока.
Для точного позиционирования образца относительно измерительной апертуры в спектрофотометрах предусмотрена камера.
Общий вид спектрофотометров приведен на рисунке 1.
Места нанесения маркировки представлены на рисунке 2.

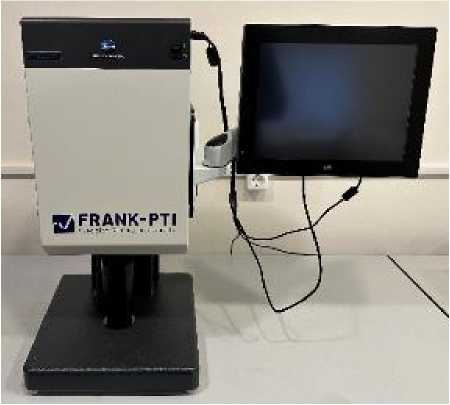

Рисунок 1 - Общий вид спектрофотометров FRANK-PTI S40606 0000
Пломбирование спектрофотометров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер имеет цифровой (арабские цифры) формат и наносится методом лазерной печати на этикетку, которая наклеивается на боковую панель спектрофотометров.

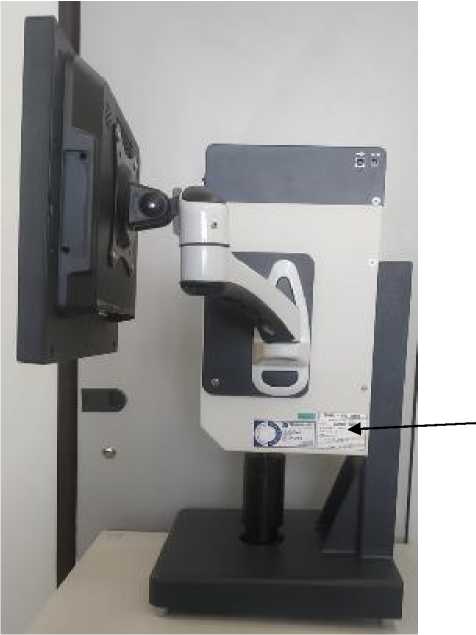

Рисунок 2 - Обозначение мест нанесения маркировки
Таблица 5 - Комплектность спектрофотометров
|
Наименование |
Обозначение |
Количество |
|
Спектрофотометр FRANK-PTI S40606 0000 |
- |
1 шт. |
|
Компактный моноблок с сенсорным дисплеем |
- |
1 шт. |
|
Кронштейн для крепления моноблока к корпусу спектрофотометра |
- |
1 шт. |
|
Блок питания для спектрофотометра |
- |
1 шт. |
|
Блок питания для моноблока |
- |
1 шт. |
|
Кабель RS-232 - Ethernet |
- |
1 шт. |
|
Сетевой кабель |
- |
2 шт. |
|
Кабель USB-A - USB-B для подключения моноблока к спектрофотометру |
- |
1 шт. |
|
Черная ловушка |
- |
1 шт. |
|
Белая керамическая пластина |
- |
1 шт. |
|
Сменная апертура (0 8 мм область измерения / 0 11 мм область освещения) |
- |
1 шт. |
|
Комплект стандартных образцов IR3: стандартный нефлуоресцентный образец стандартный флуоресцентный образец |
- |
1 шт. 1 шт. |
|
Сертификат калибровки стандартного образца |
- |
2 шт. |
|
Кейс для хранения принадлежностей для калибровки |
- |
1 шт. |
|
Крышечка для держателя образцов |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Флэш-накопитель с оригинальным руководством по эксплуатации (на английском и немецком языках) |
- |
1 шт. |
|
Чехол |
- |
1 шт. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений координат цвета: X Y Z |
от 2,5 до 109,0 от 1,4 до 98,0 от 1,7 до 107,0 |
|
Пределы допускаемой абсолютной погрешности измерений координат цвета |
±1,0 |
|
Диапазон измерений координат цветности: x У |
от 0,004 до 0,734 от 0,005 до 0,834 |
|
Пределы допускаемой абсолютной погрешности измерений координат цветности |
±0,010 |
Таблица 3 - Основные технические характеристики спектрофотометров
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 360 до 740 |
|
Геометрия освещения/наблюдения |
d/0° |
|
Источник света |
импульсная ксеноновая лампа |
|
Габаритные размеры (г*в*ш) мм, не более |
320x620x704 |
|
Масса, кг, не более |
21 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 110 до 240 |
|
- частота переменного тока, Г ц |
50/60 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность (без конденсации), %, не более |
80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
6 |
|
Средняя наработка на отказ, ч |
8000 |
