Номер по Госреестру СИ: 95293-25
95293-25 Антенны измерительные с коническими элементами BBUK 9139, BBVU 9135
(UBAA 9115)
Назначение средства измерений:
Антенны измерительные UBAA 9115 с коническими элементами BBUK 9139, BBVU 9135 (далее по тексту - антенны) предназначены для измерений напряженности электрической составляющей переменного электромагнитного поля в диапазоне частот от 30 до 1000 МГц.

Внешний вид.
Антенны измерительные с коническими элементами BBUK 9139, BBVU 9135
Рисунок № 1

Внешний вид.
Антенны измерительные с коническими элементами BBUK 9139, BBVU 9135
Рисунок № 2

Внешний вид.
Антенны измерительные с коническими элементами BBUK 9139, BBVU 9135
Рисунок № 3
Знак утверждения типа
Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1,2,3. Заводской номер наносится на корпус антенны в виде наклейки в формате «Зав. №00315», «Зав. №298», «Зав. №299».

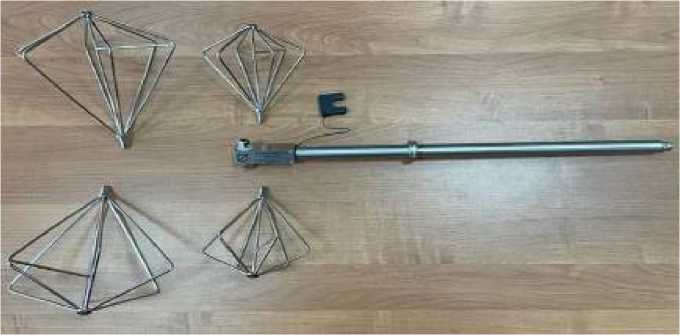

Рисунок 1 - Общий вид антенны c элементами BBUK 9139 и BBVU 9135
место нанесения знака поверки
место нанесения наклейки
«Знак утверждения типа»

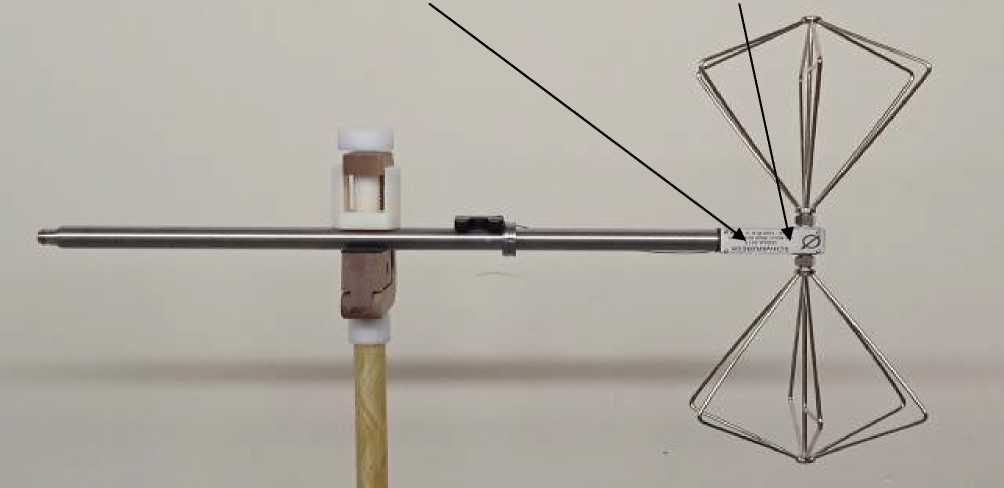

Рисунок 2 - Внешний вид антенны (вид спереди)
место для пломбировки от несанкционированного доступа
место нанесения заводского номера

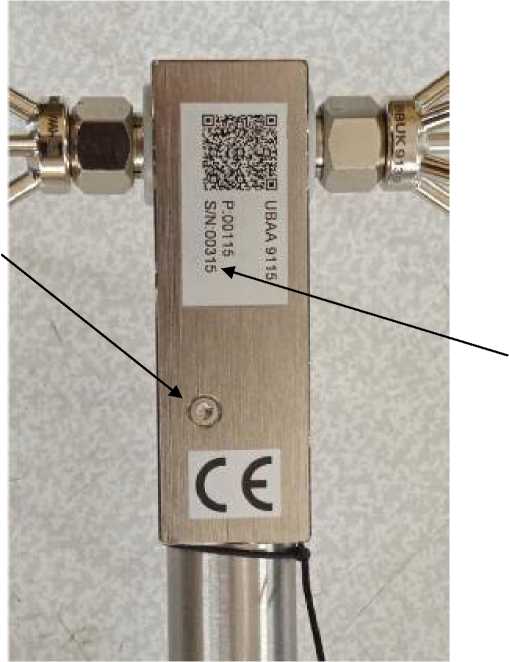

Рисунок 3 - Внешний вид антенны (согласующее устройство)
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для элементов | |
|
BBUK 9139 |
BBVU 9135 | |
|
Диапазон рабочих частот, МГ ц |
от 30 до 1000 | |
|
Коэффициент калибровки в диапазоне рабочих частот, дБ(м-1) |
от 23 до 39 |
от 19 до 40 |
|
Пределы допускаемой относительной погрешности коэффициента калибровки, дБ |
±2,0 | |
|
Максимальный коэффициент стоячей волны по напряжению (для частот выше 300 МГц) |
2,0 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение для элементов | |
|
BBUK 9139 |
BBVU 9135 | |
|
Габаритные размеры пары элементов при установке в держатель(высотахширина), мм, не более |
330x130 |
450x185 |
|
Масса, кг, не более |
1,0 | |
|
Условия эксплуатации: | ||
|
температура окружающего воздуха, °С |
20±5 | |
|
относительная влажность воздуха при температуре до +25 °С, % |
до 90 | |
|
атмосферное давление, кПа |
от 80 до 107 | |
|
Длина держателя, мм, не более |
540 | |
|
Номинальное выходное сопротивление, Ом |
50 | |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на корпус антенны методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Использование по назначению» документа РЭ «Антенны измерительные UBAA 9115 с элементами BBUK 9139, BBVU 9135. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антеннам измерительным UBAA9115ГОСТ Р 8.805-2012 «ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц»;
Техническая документация фирмы-изготовителя.
ПравообладательSchwarzbeck Mess - Elektronik, Германия
Адрес: Ziegelhauser Strabe 25, D - 69250, Schonau, Germany
Телефон: +49/(0)6228/1001; факс: +49/(0)6228/1003
E-mail: office@schwarzbeck.de
Изготовитель
Schwarzbeck Mess - Elektronik, ГерманияАдрес: Ziegelhauser Strabe 25, D - 69250, Schonau, Germany
Телефон: +49/(0)6228/1001; факс: +49/(0)6228/1003
E-mail: office@schwarzbeck.de
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: +7(495) 583-99-23, факс: +7(495) 583-99-48
Правообладатель
Schwarzbeck Mess - Elektronik, ГерманияАдрес: Ziegelhauser Strabe 25, D - 69250, Schonau, Germany
Телефон: +49/(0)6228/1001; факс: +49/(0)6228/1003
E-mail: office@schwarzbeck.de
Конструктивно антенны представляют собой держатель UBAA 9115, в котором размещен симметрирующий трансформатор, и двух пар съемных конических элементов BBUK 9139, BBVU 9135 (устанавливается по выбору пользователя) Антенны имеют коаксиальный СВЧ - вход с волновым сопротивлением 50 Ом типа N-type (розетка). Поляризация антенн линейная.
Принцип действия антенн основан на преобразовании напряженности электрического поля в выходное напряжение, которое может быть измерено внешним средством измерений (селективным вольтметром, анализатором спектра, анализатором сигналов, измерительным приемником и т.п.). Встроенный трансформатор служит для симметрирования измерительных антенн и согласования биконических элементов с несимметричной линией передачи, подключаемой к оконечному измерительному прибору.
Общий вид антенн, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1,2,3. Заводской номер наносится на корпус антенны в виде наклейки в формате «Зав. №00315», «Зав. №298», «Зав. №299».
Рисунок 1 - Общий вид антенны c элементами BBUK 9139 и BBVU 9135
место нанесения знака поверки
место нанесения наклейки
«Знак утверждения типа»
Рисунок 2 - Внешний вид антенны (вид спереди)
место для пломбировки от несанкционированного доступа
место нанесения заводского номера
Рисунок 3 - Внешний вид антенны (согласующее устройство)
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для элементов | |
|
BBUK 9139 |
BBVU 9135 | |
|
Диапазон рабочих частот, МГ ц |
от 30 до 1000 | |
|
Коэффициент калибровки в диапазоне рабочих частот, дБ(м-1) |
от 23 до 39 |
от 19 до 40 |
|
Пределы допускаемой относительной погрешности коэффициента калибровки, дБ |
±2,0 | |
|
Максимальный коэффициент стоячей волны по напряжению (для частот выше 300 МГц) |
2,0 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение для элементов | |
|
BBUK 9139 |
BBVU 9135 | |
|
Габаритные размеры пары элементов при установке в держатель(высотахширина), мм, не более |
330x130 |
450x185 |
|
Масса, кг, не более |
1,0 | |
|
Условия эксплуатации: | ||
|
температура окружающего воздуха, °С |
20±5 | |
|
относительная влажность воздуха при температуре до +25 °С, % |
до 90 | |
|
атмосферное давление, кПа |
от 80 до 107 | |
|
Длина держателя, мм, не более |
540 | |
|
Номинальное выходное сопротивление, Ом |
50 | |
