Номер по Госреестру СИ: 95292-25
95292-25 Стенды проверки параметров двухэлементных секторных штепсельных реле
(ДСШк Метро)
Назначение средства измерений:
Стенды проверки параметров двухэлементных секторных штепсельных реле ДСШк
Метро (далее по тексту - стенды) предназначены для измерений силы и напряжения переменного тока на обмотках реле, переходного сопротивления контактов реле, угла разности фаз между напряжениями на обмотках (токами в обмотках) реле.
Внешний вид.
Стенды проверки параметров двухэлементных секторных штепсельных реле
Рисунок № 1
Общие сведения
Дата публикации - 30.04.2025
Срок свидетельства - 25.04.2030
Номер записи - 197113
ID в реестре СИ - 1425320
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Парк ЖД" (ООО "Парк ЖД")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№827 от 2025.04.25 ПРИКАЗ Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Стенды проверки параметров двухэлементных секторных штепсельных реле (ДСШк Метро)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Парк ЖД" (ООО "Парк ЖД")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95292-25 25.04.2030 |
Стенды проверки параметров двухэлементных секторных штепсельных реле, ДСШк Метро Общество с ограниченной ответственностью "Парк ЖД" (ООО "Парк ЖД") (РОССИЯ г. Екатеринбург) |
ОТ МП |
2 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Стенды проверки параметров двухэлементных секторных штепсельных реле (ДСШк Метро)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Стенды проверки параметров двухэлементных секторных штепсельных реле (ДСШк Метро)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на маркировочную этикетку, размещаемую на блоке измерительном, методом наклеивания и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Порядок работы» документа 040-00-00 РЭ.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10 до 240 Гц»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от V108 Гц до 100 А в диапазоне частот от 1-10"1 - V106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 30 декабря 2022 г. № 3345 «Об утверждении государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от V10-2 - 10407 Гц»;
ТУ422299-001-65608474-2024 «Стенд проверки параметров двухэлементных секторных штепсельных реле ДСШк Метро. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Парк ЖД» (ООО «Парк ЖД»)
ИНН 6670284542
Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 9, оф. 7
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15
Е-mail: uraltest@uraltest.ru
Web-сайт: www.uraltest.ru
Принцип действия стендов основан на преобразовании электрических сигналов, соответствующих параметрам проверяемых реле в цифровую форму с последующим отображением измерительной информации на цифровых индикаторах.
Стенды относятся к настольным (переносным) многофункциональным
и многоканальным средствам измерений.
Конструктивно стенды состоят из следующих основных частей: блока измерительного, манипуляторов, стойки релейной и экрана светового.
Блок измерительный состоит из быстродействующих АЦП, источника разнофазового напряжения, цифровых индикаторов, средств коммутации и предназначен для формирования схем измерений параметров проверяемых реле.
С помощью манипуляторов осуществляется выбор контролируемого параметра и установка режимов измерений.
Стойка релейная предназначена для подключения проверяемого реле к схеме измерений. Экран световой осуществляет подсветку контактной системы проверяемого реле и применяется при регулировке механических параметров.
Заводской номер типографским способом в цифровом формате и знак утверждения типа методом наклеивания наносятся на маркировочную этикетку стенда.
Нанесение знака поверки на стенды не предусмотрено.
Для предотвращения несанкционированного доступа к внутренним частям стенда предусмотрена пломбировка блока измерительного виде наклейки с логотипом изготовителя, разрушающейся при вскрытии корпуса.
Общий вид средства измерений с указанием мест нанесения заводского номера, знака утверждения типа и места пломбирования от несанкционированного доступа представлены на рисунках 1 и 2.
Стойка релейная
Блок измерительный
Экран световой
Место пломбирования от несанкционированного доступа
Место размещения маркировочной этикетки
Манипулятор
Манипулятор
Рисунок 1 - Общий вид стендов

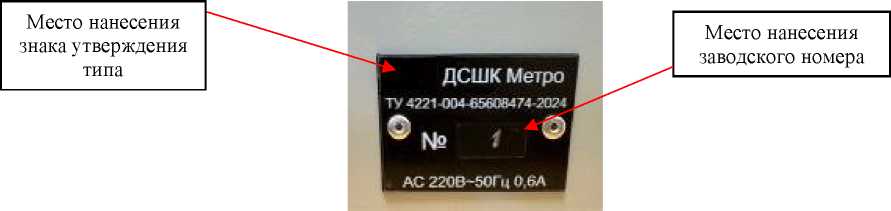

Рисунок 2 - Маркировочная этикетка
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Блок измерительный |
0038-00-00 |
1 шт. |
|
Стойка релейная |
0038-00-01 |
1 шт. |
|
Манипулятор левый |
0038-00-02 |
1 шт. |
|
Манипулятор правый |
0038-00-03 |
1 шт. |
|
Экран световой |
0038-00-04 |
1 шт. |
|
Заглушка рабочая |
0038-00-05 |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Заглушка тестовая |
0038-00-06 |
1 шт. |
|
Кабель соединительный |
0038-00-07 |
1 шт. |
|
Кабель сетевой |
- |
1 шт. |
|
Руководство по эксплуатации |
40-00-00 РЭ |
1 экз. |
|
Паспорт |
40-00-00 ПС |
1 экз. |
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока на местном элементе при частоте 50 Гц, В |
от 50 до 120 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока на местном элементе при частоте 50 Гц, % |
±3 |
|
Диапазон измерений напряжения переменного тока на путевом элементе при частоте 50 Гц, В |
от 5 до 60 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока на путевом элементе при частоте 50 Гц, % |
±3 |
|
Диапазон измерений силы переменного тока частотой 50 Гц, мА:
|
от 50 до 150 от 15 до 95 |
|
Пределы допускаемой относительной погрешности измерений силы переменного тока частотой 50 Гц, % |
±3 |
|
Угол разности фаз между напряжениями на обмотках (токами в обмотках) реле |
от 30° до 150° |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений угла разности фаз между напряжениями на обмотках (токами в обмотках) реле |
±2° |
|
Диапазон измерений переходного сопротивления контактов, Ом |
от 0,1 до 0,5 |
|
Пределы допускаемой абсолютной погрешности измерений переходного сопротивления контактов, Ом |
±0,01 |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - блока измерительного | |
|
- высота |
390 |
|
- ширина |
364 |
|
- глубина |
235 |
|
- релейная стойка | |
|
- высота |
700 |
|
- ширина |
190 |
|
- глубина |
300 |
|
- манипуляторы | |
|
- длина |
170 |
|
- ширина |
120 |
|
- глубина |
65 |
|
Масса, кг, не более |
25 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Г ц |
50 ± 1 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность воздуха при температуре +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 107 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
20000 |
